Особенности замены масла в вариаторе Toyota RAV 4

Правилами эксплуатации транспортного средства предусмотрены сроки смены жидкостей в агрегатах. Масло для вариатора «Тойота РАВ 4» согласно инструкции по техническому обслуживанию этой модели менять не обязательно. Потому существуют рекомендации после срока гарантии следить за этим самостоятельно. С периодичностью данной процедуры желательно не затягивать.

Особенно это относится к автомобилям, которые приобретаются после эксплуатации другими людьми. Профессионалы утверждают, что транспортное средство, купленное с рук, требует проведения полного замещения жидкостей во всех агрегатах, включая вариатор. Ведь гарантированная информация об условиях эксплуатации и качестве обслуживания отсутствует.

Менять масло в вариаторе «Тойота РАВ 4» можно двумя способами: частично или полностью.

Предпочтительно проводить гарантированное обслуживание узла, т.е. полную замену. Лучше для этого обратиться к мастерам на СТО. Сервисное обслуживание увеличит долговечность агрегата и существенно скажется на удобстве вождения.

Технология замены жидкости в вариаторе «РАВ 4» отличается от проведения подобной процедуры в автоматической коробке переключения передач. Объединяет их только необходимость снятия поддона.

Качественная замена смазки в вариаторной коробке предусматривает:

• удаление отработанной жидкости;
• демонтирование поддона;
• промывание фильтра (грубого);
• очищение магнитов в поддоне;
• замещение фильтра (тонкого);
• отмывку и продувание конструкции контура охлаждения.

Замена смазки в вариаторе потребует от 5 до 9 литров жидкости, в зависимости от модели автомобиля и выбранного способа замены. Лучше всего подготовить две 5-литровые бутыли. При самостоятельной замене понадобится смотровая яма либо подъемный механизм.

Как поменять масло в вариаторе Toyota RAV4 2015

Смена рабочей жидкости в вариаторе может быть произведена с помощью специалистов на СТО или самостоятельно. Она не требует наличия специализированного оборудования и особых технических знаний и навыков.

Для слива масла потребуется выполнить следующий порядок действий:

1. Загнать автомобиль на эстакаду или смотровую яму.
2. Демонтировать защиту картера двигателя.



3. Снять боковой защитный кожух вариатора.
4. Отсоединить направляющую траверсу.

Открутить сливную пробку и слить отработанную жидкость. Проверить магнитный наконечник пробки на наличие металлической стружки. Ее присутствие свидетельствует об износе вариатора.

После того как масло перестанет течь, выкрутить уровневую трубку и продолжить слив. Она находится внутри картера вариатора. Выкрутить ее можно установив шестигранник в сливное отверстие.

Закрутить сливную пробку в посадочное отверстие.

Отвернуть болты, фиксирующие поддон картера (головка на 10 мм, 19 болтов), и демонтировать его. При этом необходимо действовать аккуратно, так как в нем находятся остатки масла.

Осмотреть прокладку на наличие повреждений и расслоений. При необходимости заменить.

С помощью головки на 10 открутить три болта, фиксирующие фильтр. При этом из маслоприемника может уйти еще немного рабочей жидкости.

Установить фильтр в посадочное отверстие и зафиксировать его болтами. Затяжку болтов лучше производить динамометрическим ключом, выставив усилие в 6 Н∙м.

Отмыть поддон от остатков отработанной рабочей жидкости.

Состыковать и зафиксировать картер и блок вариатора. Перед установкой необходимо обезжирить прокладку (а лучше заменить ее), а также места соединения картера с корпусом вариатора.

Интересное по теме: Лучшая десятка с автошоу в Нью-Йорке 2018

Схема затяжки болтов поддона вариатора

Закручивать соединительные болты необходимо по схеме, приведенной выше, при помощи динамометрического ключа с усилием 6 Н∙м.

Удалить сливную пробку, вкрутить уровневую трубку и сливную пробку в посадочные отверстия.

How to choose the right oil for your engine

Замена масла в вариаторе на Тойота РАВ4 2011 года Toyota RAV4

Периодичность замены масла

В вариаторе применяется специальная разновидность масла, т.к. сам принцип действия этого узла не похож на обычные автоматические коробки передач. Маркируется такое средство буквами «CVT», что в переводе с англ. языка обозначает «бесступенчатую трансмиссию».

По свойствам смазочный материал существенно отличается от обыкновенного масла.

По рекомендациям профессионалов следует проводить замену смазки в вариаторных КПП не позднее, чем каждые 30000-40000 км на спидометре. Лучше менять немного раньше.

При средней нагрузке на автомобиль такой пробег соответствует 3 годам эксплуатации.

Периодичность смены жидкости владелец определяет самостоятельно, но рекомендуется не превышать показатель в 45 тысяч км.

Сигналы к замене смазки:

• Километраж достиг граничной для замены отметки (45000 км).
• Существенно изменился цвет масла.
• Появился неприятный запах.
• Образовалась твердая механическая взвесь.

Управляемость транспортного средства зависит от своевременно проведенных работ.

Сколько и какое масло заливать

В 2010 году на европейском рынке впервые появилась Toyota RAV 4 с вариаторной коробкой передач. В некоторые модели японские производители поставили специализированную КП с фирменным вариатором «Айсин». Автолюбители высоко оценили такие варианты.

Понравился динамичный разгон, экономный расход топлива, плавность хода, высокий КПД, простота управления.

Но если своевременно не менять масло, то вариатор и до 100 тысяч недотянет.

Идеальным смазочным материалом для агрегата «Айсин» считается Toyota CVT Fluid TC либо TOYOTA TC (08886-02105). Это оригинальные масла к автомобилям указанной марки.

Некоторые владельцы «РАВ 4» используют материалы с другой маркировкой, часто CVT Fluid FE (08886-02505), что категорически не рекомендуется профессионалами. Указанная техническая жидкость характеризуется как бензиносберегающая, что будет лишним для «Тойоты РАВ 4».

Количество заливаемого масла напрямую зависит от года выпуска автомобиля и выбранного способа смены. В случае проведения частичной процедуры рекомендуется восполнить слитый объем плюс 300 гр. При полной смене смазки потребуется две бутыли по 5 литров, т.к. полный объем вариатора составляет 8-9 литров.

Сколько масла заливать в вариатор автомобиля Тойота РАВ 4

Третье поколение XA30, 2005-2012

РАВ4 3-го поколения стал больше и вместительнее предшественника, а также был лишен трехдверной версии. Отныне машина представляла собой пятидверный кроссовер, который оснащался новой полноприводной трансмиссией с многодисковой муфтой сзади. Благодаря увеличению колесной базы появилась возможность установить третий ряд сидений, однако семиместная версия была актуальна только для некоторых стран, в том числе японского рынка, где эта модификация имела приставку Vanguard. Кроссовер получил бензиновые двигатели объемом 2.0, 2.4 и 3.5 л (152-170 л. с.), а также два дизеля объемом 2.0 и 2.2 л (116-177 л. с.). Моторы агрегатировались с механикой или автоматом, а также впервые – с бесступенчатым вариатором. В 2008 году обновленный РАВ4 преобразился за счет доработанной передней части, а также технических новшеств. Среди них можно отметить новую систему фаз газораспределения для 2-литрового мотора, форсированного до 158 л. с. Однако российскую моторную гамму оставили прежней, зато начали поставлять 7-местную версию. В 2010-м состоялся еще один рестайлинг, продливший актуальность модели до 2012 г.

Также читайте: Масло для МКПП Toyota Avensis

Масло в вариатор: объем – 4-5 литра

Четвертое поколение XA40, 2012-2018

РАВ4 4-го поколения получил новую дизайнерскую концепцию, прибавил в габаритах, стал просторнее и функциональнее за счет новых дополнительных опций. Улучшилось качество отделки салона, в котором на центральной консоли появилась новая мультимедийная система с улучшенной графической составляющей. Отныне базовая версия комплектовалась бензиновым 150-сильным атмосферником, который работал с МКПП-6 или вариатором. На место мотора 2.4 л (170 л. с.) пришел 180-сильный мотор объемом 2,5 литра. Для него была предусмотрена только АКПП от флагманского седана Камри. Еще машина оснащалась двумя дизелями объемом 2.0 и 2.2 л (124-150 л. с.). На задней пятой двери исчезло запасное колесо, которое было перемещено в багажник, но перестало быть полноразмерным.

Масло в вариатор: объем – 4-5 литра

Пятое поколение XA50, с 2018

В пятом поколении RAV4 произошли кардинальные изменения. Автомобиль получил строгий дизайн с рубленными и угловатыми формами в соответствии с новым фирменным стилем Toyota. Более того, благодаря массивным и граненным колесным аркам машина прибавила в брутальности, свойственной полноценным внедорожникам. Кроссовер поступил в продажу с бензиновыми моторами Dynamic Force объемом 2.0 и 2.5 л (150-200 л. с.). Двигатели агрегатируются с вариатором или новым 8-ступенчатым «автоматоом». В зависимости от комплектации автомобиль оснащается двумя типами 4WD: первый вариант имеет функцию автоматического подключения задних колес при пробуксовке задней оси, тогда как второй вариант предполагает наличие двух раздельных муфт сзади (по одной на каждое колесо).

Масло в вариатор: объем – 4-5 литра

Частичная или полная замена масла в вариаторе: какой вариант выбрать

Стандартный набор инструментов, находящийся в распоряжении любого автолюбителя, не позволяет совершить полную смену смазки в вариаторе. Понадобится спецоборудование, которым располагают СТО. Приобретение таких инструментов и агрегатов для личного использования не рационально.

Процесс полной замены смазочной жидкости в вариаторе включает выкачивание из радиатора старой смазки и закачивание новой под давлением с помощью специального аппарата.

Предварительно проводится процедура промывания всей системы с целью удаления устаревших нерабочих отложений, образовавшихся на отдельных запчастях вариатора и в поддоне картера.

Чаще принято проводить частичную смену смазки в вариаторе. Процедуру можно выполнить без обращения к специалистам. Не нужны особые инструменты и расходники. Потому работы доступны любому автовладельцу.

Самое главное во время замены – строго соблюдать правила техники безопасности. Необходимо зафиксировать автомобиль ручным тормозом и стопорными колодками под колеса, и только после этого приступать к обслуживанию.

Как произвести замену масла в вариаторе Тойота «Рав4»

Частичную замену масла в вариаторе Тойота «Рав4» можно провести своими руками в гараже, где имеется подъемник либо смотровая яма. Операция не потребует какого-либо специального инструмента или приспособлений.

Подготовка к замене

Необходимо заранее приобрести трансмиссионную жидкость не менее 5 л. Кроме этого, нужна новая прокладка поддона картера вариатора с номером производителя:

• 35168-6310 – для моделей с датой выпуска до 08.2008 г;
• 35168-20010 – для всех моделей.

Металлопластиковый фильтр – 35330-DW040 либо 35330-DW090.

Освобождение рабочей зоны на «Рав4» для замены масла

Следует снять защиту двигательного отсека.

Торцевыми головками или накидными ключами отворачивают четыре передних болта (1) и два задних (2). В зависимости от исполнения защита может крепиться к кузову и саморезами. В любом случае снятие защиты не представляет сложности.

Для более удобного доступа к точкам крепления поддона вариатора снимается траверса в передней части кузова. Необходимо открутить четыре точки крепления с головками на «17».

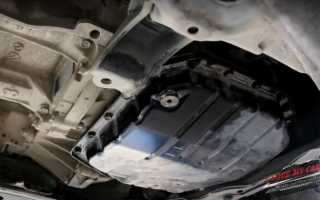

Вид на поддон CVT Тойота «Рав4».

Необходимо очистить боковины вариатора от грязи, что бы она при демонтаже поддона случайно не попала внутрь агрегата.

Порядок проведения замены

Перед началом процедуры нужно приобрести и подготовить

• новое масло, рекомендованное изготовителем;
• сменную прокладку для поддона;
• шланг для залива;
• набор гаечных ключей и шестигранников.

Конструкция вариатора не предусматривает наличие щупа контроля, поэтому необходимо отслеживать уровень сливаемого масла, чтобы не ошибиться при заливке.

Алгоритм замены:

1. Снять защиту из пластика, которая прикрывает корпус вариатора. Ее удерживают болты и крепления из пластмассы.
2. Удалить продольную балку, которая находится немного правее вариатора и прикреплена четырьмя болтами.
3. После этого станут доступны все болты, которые удерживают поддон. При извлечении его крышки нужно быть аккуратным, т.к. там находится часть смазочного материала.
4. После снятия поддона станет доступна пробка слива. Ее следует открутить шестигранником на 6.
5. Слить всю возможную жидкость через это отверстие (объем около одного литра).
6. С помощью шестигранника №6 открутить трубку уровня в сливном отверстии. Жидкость после этого продолжит выливаться.
7. Отвинтить болты крепления поддона, расположенные по периметру и слить остатки жидкости.

Высота цилиндра отверстия слива составляет более одного сантиметра. Потому замена смазки без снятия поддона (частичная) предусматривает, что часть использованной жидкости останется внутри.

1. Открутить три закрепляющих болта и снять фильтр. Оставшаяся смазка начнет вытекать.
2. Масляный фильтр и поддон тщательно помыть.
3. Вернуть фильтр обратно, а на поддон установить новую прокладку.
4. Поддон поставить на место и закрепить болтами.
5. Вкрутить трубку уровня и пробку слива.
6. Снять защиту борта, прикрепленную двумя зажимами, и открутить гайку вверху на вариаторе.
7. Залить новое масло, используя шланг.
8. Демонтированные запчасти собрать в обратном порядке после выставления уровня масла.

В случае проведения данных работ самостоятельно, без соответствующего опыта, стоит воспользоваться видео- или фотоинструкциями для большей наглядности.

Способы замены и их реализация

Теперь можно рассказать о том, как можно заменить масло в вариаторе и что для этого потребуется.

Тут есть несколько вариантов. Но есть одно общее для всех правило.

Перед заменой обязательно загляните в руководство по эксплуатации и ознакомьтесь с рекомендациями производителя по замене масла в коробке CVT.

У каждой машины свои конструктивные особенности, из-за чего процедуры замены может существенно отличаться.

Также можно условно разделить процедуру на замену масла в вариаторе своими руками или с помощью мастеров автосервиса.

Считается, что полная замена старого масла в вариаторе выполняется только в условиях СТО на специализированном оборудовании. Авто подключается к стенду, по всей системе выполняется промывка и слив старой смазки, и только после этого заливается свежая жидкость, параллельно меняя все необходимые расходники.

Но есть и другая позиция. Они рассказывают, как правильно нужно менять изношенное масло в вариаторе частичным и полным методом, без применения специального оборудования.

Объективно аппаратная замена масла в CVT вариаторе более эффективная и качественная.

Но не всегда в ней есть необходимость. Одни проводят полную замену своими руками, другие используют частичный метод, в несколько этапов полностью обновляя смазку в коробке.

Секреты замены масла в вариаторе

Частичная замена

Бытует мнение, что полная замена старого масла в вариаторе нужна только с интервалом через 1 частичную замену. То есть в рамках первого ТО делается частичная замена, на следующем ТО полная, а потом снова частичная.

Это спорный момент, касательно которого продолжаются обсуждения даже среди экспертов.

Суть частичной замены в следующем:

• двигатель и коробка прогреваются 10-15 минут;
• машина ставится на подъёмник или яму;
• под сливную пробку подкладывается ёмкость;
• открывается пробка, и смазка частично сливается;
• пробка возвращается на место;
• заливается аналогичный слитому объём свежего масла.

Чтобы полностью обновить масло, нужно повторить такую процедуру 2-3 раза с интервалом 500-700 км. При первой и последней замене меняется фильтр, и промывается поддон.

Полная замена

Для самостоятельного проведения она более сложная.

Здесь последовательность такая:

• проехать на авто около 10 км.;
• поставить машину на смотровую яму или подъёмник;
• заглушить ДВС;
• подождать час, пока масло соберётся в поддоне;
• открыть пробку и слить полностью жидкость;
• параллельно вытащить щуп (так выйдет ещё какой-то объём масла);
• демонтировать поддон;
• промыть его, удалить все загрязнения;
• возможно снять гидроблок, если рекомендуется, и промыть;
• заменить внутренние фильтры;
• установить новую прокладку поддона;
• вернуть все узлы на место;
• залить полный объём свежего CVT масла.

После каждой замены масла следует обязательно обнулять счётчик старения.

Если возникают сложности с самостоятельной заменой, рекомендуется обратиться в автосервис.

Нынешние CVT довольно деликатные и нежные, поэтому неумелое самостоятельное обслуживание может спровоцировать серьёзные негативные последствия.

Как выставить уровень масла

Залив новое масло внутрь агрегата, необходимо распределить смазку по всей площади, а затем слить излишки. Описание процедуры:

1. Завести машину.
2. Перемещать ручку вариатора, фиксируя ее на каждой отметке по 10-15 секунд.
3. Дождаться, пока жидкость в вариаторной коробке передач прогреется до 45°С.
4. Не выключая мотора, необходимо открутить заглушку поддона, располагающуюся возле фронтального бампера. Лишнее масло будет слито.
5. Дождавшись прекращения течи, прикрутить заглушку обратно и остановить двигатель.

Завершающий этап замены – установка пластиковой защиты на место.

Замена масла в вариаторе «Тойота РАВ 4» различных поколений

Смена смазочного материала в агрегатах Toyota RAV 4 существенно не изменилась с момента первого появления автомобиля в продаже.

В разные годы выпуска ставили разные вариаторы (K111, K111F, K112, K112F, K114). Но рекомендации производителя к марке смазочной жидкости, периодичности замены особо не менялись.

При замене масла в вариаторе «Тойота РАВ 4» 2011 года можно использовать жидкость Toyota CVT Fluid FE.

Она по структуре менее «тягучая». Поэтому топливо расходуется экономнее.

Но при замене масла в вариаторе «Тойота РАВ 4» 2012 и последующих годов, особенно если автомобиль эксплуатируется в России, необходима Toyota CVT Fluid TC. Чуть ухудшится экономичность, но ресурс коробки значительно вырастет.

Замена масла в вариаторе тойота рав 4 практически не отличается в моделях 2011, 2012, 2013, 2014, 2015 или 2021 года.

Есть небольшие индивидуальные отличия самих вариаторных коробок, но они несущественны и не оказывают влияния на стандартную процедуру смены смазки в агрегате.

Необходимость замены масла в вариаторе

Вариаторная коробка передач (обиходное наименование — вариатор) представляет собой коробку передач бесступенчатого типа. Международное название этого конструктивного элемента — Continuously Variable Transmission (CVT). Функциями вариатора являются:

• Приём информативных сигналов от переключателей и датчиков и обработка таковых;
• Стабилизация давления в двигателе при эксплуатации автомобиля;
• Переключение скоростей при езде.

Производители Тойота Рав 4 заявляют, что замена масла в вариаторной коробке передач не является обязательной процедурой. Однако официальная точка зрения расходится с позицией большинства автовладельцев. Если не менять техническую субстанцию раз в 2 года (примерно 45 000 километров пробега), системы Тойоты Рав 4 могут перегреться, что повлечёт за собой опасность аварийной поломки.

Ниже представлены признаки необходимости замены масла в вариаторе Тойоты Рав 4:

• Эксплуатируемая трансмиссионная смазка изменила изначальный оттенок на более мутный. У используемого масла появился запах горения и сажи, густая неоднородная консистенция и инородные металлизированные частицы;
• При работе двигателя Тойоты Рав 4 прослушиваются значительные шумы;
• При езде транспортное средство движется неравномерно — рывками. В некоторых случаях машина и вовсе не сдвигается с места;
• При запуске двигателя Тойоты Рав 4 ощущаются чрезмерно сильные вибрации.

Автолюбителю следует учесть, что проблемы при эксплуатации автомобиля Тойота Рав 4 могут возникнуть не только при недостаче или низком качестве трансмиссионной смазки, но и при её переизбытке. В этом случае появляются неожиданные сложности при переключении передач. При подозрении на наличие каких-либо проблем с данной технической жидкостью следует провести проверку масла в вариаторе Тойоты Рав 4. Эта процедура производится следующим образом:

• Транспортное средство размещается на ровной плоскости. Рекомендуется обеспечить автомобилю максимально горизонтальное положение, без подъёмов и спусков. Иначе могут быть погрешности в показании уровня масла;
• Запустить работу двигателя Тойоты Рав 4;
• Остановить двигатель, но не дожидаться остывания. Измерять уровень масла в вариаторе автомобиля необходимо, пока оно не остыло;
• Из отверстия в вариаторе достаётся щуп. Чаще всего наружная часть этой детали представлена в виде жёлтого кольца. Щуп следует тщательно вытереть сухой салфеткой или полотенцем и погрузить обратно в трансмиссионную смазку;
• Снова достать щуп и проверить, до какой из расположенных на нём отметок доходит пребывающее в вариаторе масло. Если уровень технической жидкости находится на средней отметке щупа, чуть выше или чуть ниже — это хороший показатель. Если же показатель трансмиссионной смазки превышает о или находится на о или ниже её, значит необходимо принять меры.

При проверке уровня трансмиссионной смазки в вариаторе важно обратить внимание на её состояние. Если консистенция или запах масла изменились — его следует заменить.

Что будет, если не поменять масло вовремя

Игнорирование рекомендуемых профессионалами сроков смены масла, тревожных сигналов ведет к неприятным последствиям:

1. Загрязнение агрегата, что сказывается на управляемости транспортом.
2. Неожиданные поломки при движении ТС, что способно привести к ДТП.
3. Возможные огрехи в переключении передач и повреждение агрегата, что также опасно во время хода машины.
4. Полный отказ вариатора.

Чтобы не допустить подобные поломки в вариаторной коробке «Тойоты РАВ 4», необходимо соблюдать периодичность замены масла. Тогда и время эксплуатации автомобиля существенно увеличится.
