Охладительная система двигателя
Циркуляция охлаждающей жидкости (ОЖ) необходима любому автомобилю, а если в СО наблюдаются сбои, то это отразится на работе машины в целом. В зависимости от типа охлаждения можно выделить несколько видов систем:

• закрытая СО (жидкостная);
• открытая СО (воздушная);
• комбинированная.

В жидкостном режиме работы тепло от горячих деталей мотора отводится при помощи потока охлаждающей жидкости. В открытой СО функцию охлаждения выполняет воздушный поток, а в комбинированной объединены два первых типа систем.

Но сегодня нам интересно, как именно циркулирует хладагент, поэтому и говорить мы будем об этом.

Двигатель автомобиля «Газель» [ Скрыть]

Функции системы охлаждения

Температура в цилиндрах при работе мотора может достигать 800-900 градусов. Даже через несколько секунд без работы устройств охлаждения температура мотора поднимается до недопустимой отметки. Процессы отвода тепла защищают механизмы и детали, которые также поддерживают нормальное рабочее состояние и ускоряют прогрев машины.

Охладительная система транспортного средства

Однако, это не все функции, которые возложены на работу охлаждающей схемы автомобиля. Более современные разработки могут выполнять и другие задачи, которые способствуют нормальной работе мотора и увеличению срока его эксплуатации. Среди них:

1. Нагрев воздуха. Чаще всего данная функция относится к устройствам отопления, кондиционирования и вентиляции.
2. Охлаждение масла. Без смазки автомобиль тоже может подвергаться перегреву, а иногда это случается даже от постоянной работы мотора, поэтому на помощь приходит охлаждающий реагент.
3. Охлаждение газов в механизме рециркуляции.
4. Охлаждение жидкости в коробке передач. Рабочие жидкости в автоматической коробке тоже требуют понижения их температуры.

Для того, чтобы выполнять возложенные на них задачи должным образом, системы охлаждения бывают разными. Различаются они способами охлаждения. Системы бывают трех видов:

1. Жидкостная система закрытого типа;
2. Воздушная система открытого типа;
3. Комбинированная система.

Охладительная система мотора авто

Самым распространенным является способ охлаждения, работающий на жидкости. Он обеспечивает равномерное распределение холода и обладает самым низким уровнем шума при работе.

Что такое система охлаждения и для чего она нужна

Система охлаждения двигателя
В процессе работы ДВС вырабатывает много тепла. Температура в цилиндрах может достигать 900 градусов! Если с этим ничего не делать и агрегат никак не охлаждать, показатель зашкаливает, что может привести мотор к поломкам и выходу из строя.

Чтобы отводить тепло от работающего агрегата и охлаждать его, была придумана система охлаждения. Первоначально она была воздушной – то есть, грубо говоря, мотор охлаждался с помощью обдува. Теперь же в современных транспортных средствах используется жидкостная система охлаждения.

В нее заливается специальная жидкость – антифриз. Температура ее застывания ниже, а закипания – выше, чем у обычной воды, а также отличные теплоотводные, защитные, антикоррозионные и другие полезные свойства. Омывая работающий двигатель, ОЖ забирает у него тепло, не давая перегреваться и выходить из строя.

Температурный защитный термостат

Термостат является компонентом, оказывающим непосредственное влияние на регулирование температуры двигателя. Открывая клапаны короткого и длительного контура охлаждения, он увеличивает или уменьшает количество жидкости, циркулирующей между насосом, головкой двигателя и радиатором. Традиционный термостат регулирует открытие клапанов с помощью биметаллических элементов и пружин. В настоящее время также устанавливаются программируемые термостаты с электронным управлением. Открытие клапанов является реакцией на данные от датчиков, определяющих параметры кратковременной нагрузки и температуры.

Схема циркуляции ОЖ

1. Схема циркуляции охлаждающей жидкости состоит из большого круга и маленького. Пока двигатель холодный охлаждающая жидкость не циркулирует только по большому кругу. Малый круг ограничивается рубашкой охлаждения и радиатором. Термостат не открывается, пока двигатель не разогреется и температура не достигнет необходимого уровня. Также во время циркуляции по малому кругу термостат закрывает к радиатору проток жидкости.

2. В целом так выглядит СО ДВС машины

3. Малый круг предусматривает меньшее количество жидкости, циркулирующей в схеме охлаждения. Именно поэтому двигатель может нагреться скорее. После достижения критической точки термостат открывается и горячая жидкость попадает в большой круг циркуляции. Движение ее происходит сверху вниз. Лишнее тепло в результате обдува отводится из двигателя наружу. Задача термостата – реагировать на температуру ОЖ и предохранять от перегрева двигатель.
4. Дальше ОЖ подается в двигатель напрямую. Нагревается она быстрее, таким образом обеспечивая разогрев двигателя. Работа радиатора становится необходимой только тогда, когда жидкость достигает определенной температуры. Когда температура ОЖ становится высокой, открывается термостат, и дальше ОЖ идет по большому кругу оборота.

Как циркулирует ОЖ в системе охлаждения

Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

1. Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
2. Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
3. Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
4. Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
5. Оставленное антифризом тепло используется для обогрева салона, если включена печка.
6. Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
7. Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
8. Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Как работает система охлаждения автомобильного двигателя?

Автомобильный двигатель выделяет много тепла во время движения и должен постоянно охлаждаться, чтобы избежать перегрева и повреждения. Чтобы понять как работает охлаждительная система в машине, необходимо знать все основные ее компоненты.

Система охлаждения автомобиля – это сеть компонентов, которая отводит тепло от работающего двигателя. Современные автомобили достигают этого, используя жидкую охлаждающую жидкость и воду, циркулирующие по всей системе, предназначенные для отвода тепла от двигателя.

Устройство и принцип работы системы охлаждения ДВС

Система охлаждения двигателя

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

• Радиатор системы охлаждения.
• Вентилятор радиатора.
• Малый и большой охлаждающие контуры.
• Рубашка системы охлаждения (система каналов в блоке цилиндров).
• Датчик температуры.
• Термостат.
• Расширительный бачок.
• Насос (помпа).
• Радиатор печки.
• Масляный радиатор (опционально).
• Радиатор системы рециркуляции отработавших газов (опционально).

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения. Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок. Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

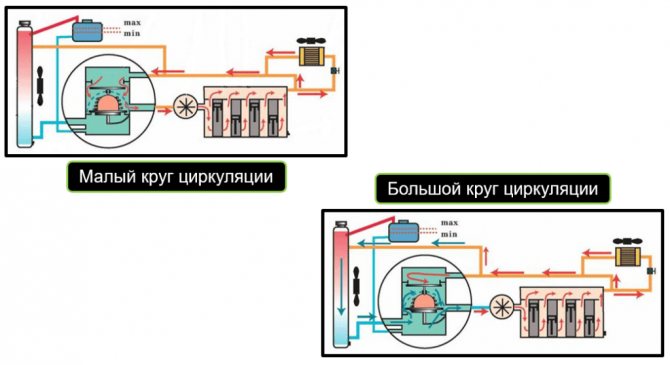

Большой и малый круги циркуляции ОЖ

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл. Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения. Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Устройство радиатора системы охлаждения ДВС
Радиатор системы охлаждения ДВС состоит из следующих элементов:

• Сердцевина. Она может быть трубчатой (вертикальные трубки овального или круглого сечения, объединенные тонкими горизонтальными пластинами), пластинчатой (изогнутые пары пластин, спаянные по краям) и сотовой (спаянные трубки с сечением в виде правильного шестиугольника).
• Верхний бачок. Оснащен заливной горловиной с герметичной пробкой, а также патрубком для установки шланга, подводящего антифриз. В горловине выполнено отверстие для установки пароотводящей трубки. Последняя имеет паровой клапан, который открывается в случае закипания.
• Воздушный клапан. Он необходим для наполнения радиатора воздухом после остановки двигателя. Когда охлаждающая жидкость полностью остывает, без подачи дополнительного объема воздуха в системе может возникнуть сильное разрежение, провоцирующее сдавливание трубок.
• Нижний бачок. Оснащен патрубком для крепления шланга отвода жидкости.
• Крепления.

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Наиболее эффективными являются радиаторы пластинчатого типа, но они подвержены быстрому загрязнению, а потому самой популярной конструкцией стали трубчатые.

Что используют в качестве охлаждающих жидкостей

Расширительный бачок системы охлаждения
В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур. Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы. Чаще всего используется антифриз, который имеет более низкий порог замерзания.

При возникновении ситуации, когда требуется экстренный долив охлаждающей жидкости, можно использовать обычную чистую воду. Однако для корректной работы системы при первой возможности такой раствор необходимо заменить на качественный антифриз.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега. В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки “Min” и “Max”. Когда количество жидкости ниже минимальной отметки – выполняют долив. Если после работы уровень вновь упал – это свидетельствует о разгерметизации системы.

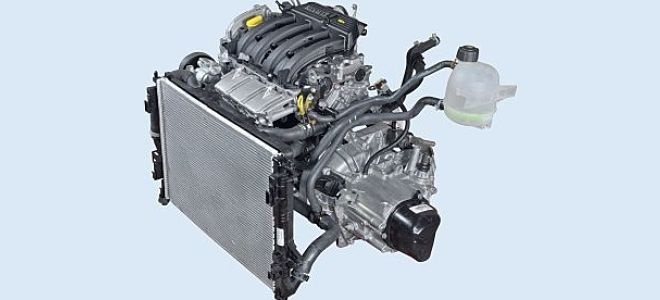

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Применение системы охлаждения

Сама система усложняет процесс изготовления, делая его более энергоемким, что ведет к удорожанию всей конструкции. Во время эксплуатации требуется проводить регулярное наблюдение, устранение неисправностей и ремонт. Поэтому систему охлаждения стремятся сделать наиболее простой. Все системы можно разделить на три вида:

• воздушная;
• жидкостная;
• комбинированная.

Использование воздуха

Воздушная система — самая простая и дешевая, в основном не требует дополнительного оборудования и присмотра. Используется два способа циркуляции:

• естественный;
• принудительный.

Естественный способ широко используется на скоростных и легких подвижных транспортных средствах, например, в самолетах, которые, как правило, летают в более холодных слоях атмосферы.

Двигатель охлаждается воздухом, который нагнетается винтом. К легким транспортным средствам можно отнести мототранспорт и всевозможные модели. Мощность двигателя таких конструкций небольшая, естественного обдува, в основном, хватает. Для увеличения теплоотдачи цилиндры выносятся из двигателя и снабжаются ребрами.

Отрицательной чертой такого охлаждения является отсутствие возможности регулировать температуру двигателя. В холодную погоду требуется много времени на его прогрев, а в жаркую приходится глушить двигатель, чтобы он остыл.

Эта проблема частично решается принудительным способом. Он используется в двигателях, которые установлены стационарно. В этом случае на двигатель направляется поток воздуха, идущего от вентилятора. Этим потоком можно управлять, меняя скорость вращения вентилятора.

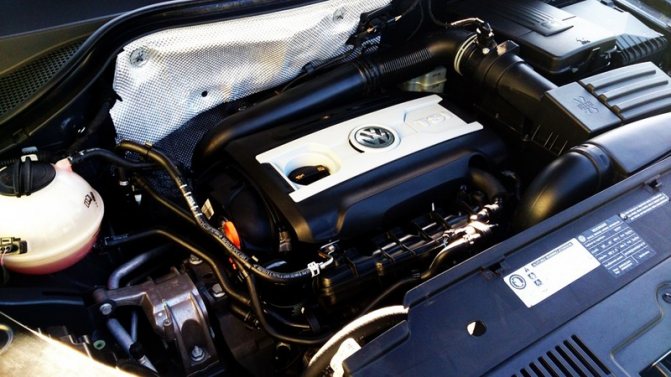

Употребление жидкости

Чтобы охлаждающая система была более регулируемой и эффективной, применяют жидкостный охладитель. Кроме того, схема движения тосола в системе охлаждения имеет два круга: большой и малый, что также способствует равномерности температуры. В этом качестве раньше использовали воду. В отличие от воздуха у воды лучшая теплопроводимость, что повышает КПД. Используемая система может быть:

• замкнутая;
• незамкнутая.

При использовании первой системы жидкость циркулирует по замкнутой цепи. Движется по трубам или шлангам самотеком или благодаря водяному насосу. Нагреваясь от работающего двигателя, она расширяется, создавая давление, превышающее атмосферное. Поэтому точка кипения достигает 110 — 120 градусов. Для охлаждения используется теплообменник, который, в свою очередь, охлаждается воздушным потоком. Для регулировки температуры (ОЖ) меняют скорость воздуха, проходящего через теплообменник. Это можно делать, открывая и закрывая жалюзи или меняя скорость потока воздуха. Используется в мощных двигателях.
Незамкнутая система используется там, где нет недостатка в воде — это плавсредства. Вода поступает с водоема и с помощью насоса передается к двигателю. После охлаждения двигателя она выбрасывается наружу.

Преимущество в том, что не нужно устанавливать теплообменник и вентилятор для его охлаждения.

Работа комбинированной схемы

Такая система в основном используется в автомобилях и некоторых мотоциклах. Она включает в себя как жидкостное, так и воздушное охлаждение. В блоке цилиндров делаются окна, по которым вода протекает и нагревается.

Чтобы не нарушать естественное движение нагреваемой жидкости, ее подводят к нижнему краю цилиндра, далее она поднимается к головке и выходит наружу. После чего движение продолжается по трубке к верхнему бачку радиатора. Опускаясь вниз по трубкам радиатора, жидкость охлаждается и по трубке подходит к водяному насосу, также именуемому помпой. От помпы по трубке проходит в нижний край блока цилиндров, и схема движения охлаждающей жидкости в двигателе замыкается.

В зимнее время, и когда мотор еще не нагрелся, необходимости в охлаждении мотора нет.

Чтобы отключить на это время радиатор, используют термостат. Таким образом, он является регулятором для определения большого и малого круга системы охлаждения. Он расположен на выходе охлаждающей жидкости из мотора. Термостат устроен таким образом, что при невысокой температуре охлаждающей жидкости перекрывает ей доступ к радиатору, образуя малый круг охлаждения двигателя.

Типы систем охлаждения [ править | править код ]

Существует три типа систем охлаждения двигателей внутреннего сгорания: воздушная

,
жидкостная
и
гибридная
.

Термические двигатели для А. требуют охлаждения цилиндров. Только для слабых, велосипедных газолиновых двигателей достаточно воздушного охлаждения при помощи рубцов, прилитых к поверхности цилиндра; для более сильных необходима циркуляция воды с помощью насоса между двойными стенками цилиндров, охлаждаемой в особом трубчатом приборе, помещаемом впереди А. и обдуваемом струей встречного воздуха.

Воздушное охлаждение [ править | править код ]

Стационарные или плотно закапотированные двигатели оснащают системой принудительного воздушного охлаждения

. В них с помощью вентилятора создаётся поток воздуха, который обдувает рёбра охлаждения. Вентилятор и оребрённые поверхности, как правило, закрыты направляющим кожухом. Достоинства такого двигателя аналогичны двигателям с естественным охлаждением: простота конструкции, малый вес, отсутствие охлаждающей жидкости. Однако такие двигатели отличаются повышенным шумом при работе, большими габаритами. Кроме того, при проектировании таких двигателей возникают проблемы с охлаждением отдельных элементов конструкции двигателя из-за неравномерного обдува. На легковых автомобилях, производимых в Европе, воздушное охлаждение широко применялось в 1950-х — 1970-х годах. В основном это небольшие машины типа Volkswagen Kafer, Fiat 500, Citroën 2CV; особняком стоит представительская Tatra 613. В СССР самым известным автомобилем с воздушным охлаждением был «Запорожец». Выпускались грузовые автомобили с дизелями воздушного охлаждения (например грузовики под маркой «Татра» с момента начала выпуска и до начала 2010 годов оснащались исключительно такими двигателями). Двигатели с воздушным охлаждением имеют многие трактора (иногда – тяжёлые, например Т-330; чаще – малые, от обычных пропашных до мини-тракторов мелких частных хозяйств), для которых характерны установившиеся режимы работы двигателя и специфические требования к простоте обслуживания. В настоящее время (2015-е) принудительное воздушное охлаждение применяется на большинстве скутеров, моторизованном инструменте (бензопилы, газонокосилки и пр.), двигателях малогабаритных генераторных установок, на мотоблоках и прочих самоходных и стационарных малых сельскохозяйственных и коммунальных машинах. Для последних очень распространены унифицированные ряды простых одно-двухцилиндровых двигателей воздушного охлаждения, одинаковые у различных производителей ( Briggs & Stratton ru en, Honda, Subaru, китайские), в виде компактного законченного блока с креплением на горизонтальную плоскость.

Жидкостное охлаждение [ править | править код ]

Системы охлаждения классифицируются в соответствии со способом использования теплоносителя в системе.

Замкнутые — в таких системах жидкость-теплоноситель циркулирует по герметичному контуру, нагреваясь от источника тепла (нагревателя) и остывая в охлаждающем контуре (охладителе). В зависимости от устройства системы, теплоноситель может закипать или полностью испаряться, вновь конденсируясь в охладителе. Незамкнутые — в незамкнутых (проточных) системах теплоноситель подается извне, нагревается у источника тепла и направляется во внешнюю среду. В этом случае она играет роль охладителя, предоставляя необходимые объем теплоносителя нужной температуры на входе и принимая нагретый на выходе. Открытые — системы, в которых нагреватель помещен в некоторый объем теплоносителя, а тот заключен в охладителе, если таковой предусмотрен конструкцией. Например, открытая система с маслом в качестве теплоносителя используются для охлаждения мощных электротрансформаторов.

К «чисто жидкостным» системам охлаждения можно отнести лишь открытые системы охлаждения речных и морских судов, где для охлаждения используется забортная вода. В некоторых стационарных двигателях начала XX века мог отсутствовать радиатор, вместо этого имелся расширительный бак большого объёма — отчасти тепло рассеивалось за счёт испарения воды, отчасти — через стенки бака, а отчасти за счёт большого объёма воды, который не успевал достаточно прогреться за время работы двигателя.

Диагностика системы охлаждения

Если нет циркуляции хладагента в охладительной системе, нужно проверить ее работоспособность. Причин неполадок может быть много.

Если циркуляция пропала, проверка выполняется следующим образом:

1. Сначала выполните диагностику состояния всех шлангов. На патрубках не должно быть изгибов. При диагностике удостоверьтесь в том, что шланги не перебиты и не соприкасаются с движущимися или слишком горячими компонентами силового агрегата. Появление перегибов станет причиной снижения потока расходного материала, что в итоге приведет к перегреву. Также желательно произвести диагностику температуры патрубков, для этого потребуется инфракрасный термометр. При активации печки температура подводящей и отводящей магистрали будет примерно одинаковой, если система работает правильно.
2. Проверьте работоспособность термостата. При сильном износе этот элемент может заклинить в закрытом или открытом положении. В первом случае произойдет перегрев мотора, во втором увеличится расход топлива, поскольку мотор будет работать на холодную. Если причина неработоспособности устройства заключается в неправильной его установке, надо демонтировать термостат и заново его установить. Если приспособление вышло из строя из-за износа, то его следует поменять, а если из-за загрязненной охлаждающей жидкости, то перед сменой обязательно выполните промывку СО.
3. Обязательно проверьте уровень жидкости в системе охлаждения. Обычно перегрев ДВС происходит в результате нехватки расходного материала. При необходимости долейте хладагент в систему. Проверьте состояние патрубков и радиаторного устройства, а также прочих элементов схемы. Часто причина утечки кроется в ослабленных хомутах на шлангах. Если поврежден радиатор, то устройство надо заваривать аргонной сваркой или менять. Все поврежденные шланги также подлежат замене.
4. Выполните проверку основного уплотнения на крышке радиатора. Если на нем имеются следы растрескивания либо повреждения, то пробка подлежит замене. Также на крышке имеются два клапана, предназначенных для изменения давления и вакуума в устройстве. Они без проблем поднимаются и устанавливаются в начальное положение под воздействием пружины. Если это не так, пробка подлежит замене. Что касается самой пружинки, то она всегда оказывает сопротивление. При его отсутствии крышку также надо менять.

Грязное радиаторное устройство

Основные требования

Охлаждающая жидкость должна удовлетворять большому числу требований. К примеру, она не должна сильно расширяться при нагревании: это позволит не доводить давление до критической отметки и работать всей системе без перегрузок. Это же требование относится и к критически низким температурам, когда начинается процесс кристаллизации, и появляется риск повреждения радиатора и патрубков.

Стоит отметить также, что охлаждающие жидкости отличаются от любых других температурой замерзания. Зачем же нужна температура кристаллизации, которая намного ниже фактической температуры, до которой может опускаться отметка термометра за окном. Такое требование к спецификации необходимо для того, чтобы каналы двигателя и помпа не заклинили и не вышли из строя, что может привести к серьезным проблемам.

Кроме того, к спецификации, которой обладает охлаждающая жидкость, относится и требование к температуре кипения. Эта температура должна оставаться достаточно высокой, чтобы при работающем в штатном режиме двигателе не возникало проблем с ее перерасходом. По этой причине современные охлаждающие жидкости для авто имеют, согласно спецификации, температуру кипения, которая превышает 100 градусов.

Важно отметить и то, что все продающиеся на рынке жидкости в обязательном порядке наделяются присадками. Эти присадки необходимы для предотвращения коррозии металла и его разрушения. Кроме того, такие присадки в общем случае улучшают все свойства охлаждающей жидкости, делая ее характеристики лучше.

К примеру, большинство таких присадок все-таки являются антикоррозионными. В зависимости от спецификации, они могут либо образовывать на всех металлических поверхностях специальную пленку, либо локализоваться на строго отдельных участках, на которых коррозия уже началась. В общем случае такая пленка способна выдерживать воздействие влаги в течение нескольких лет, однако последние разработки позволили улучшить спецификацию и увеличить этот срок.

Удивительно, что некоторые присадки работают по принципу преобразователя ржавчины и способны взаимодействовать с очагами коррозии, восстанавливая поврежденные участки. Это свойство оказывается крайне полезным как для новых авто, так и старых двигателей, прошедших большое число километров.

Промывка

Промывка системы охлаждения двигателя — процесс, которым очень многие водители нередко пренебрегают, что рано или поздно может вызвать фатальные последствия.

Производить подобные работы рекомендуется одновременно с заменой охлаждающей жидкости. Принимая во внимание модель автомобиля и его марку, делать это необходимо от 1-го раза в календарный год до одного раза в три года.

Признаки того, что пора промывать

1. Если стрелка указателя температуры находится не в середине, а стремится к красной зоне во время движения;
2. В салоне холодно, печка отопления не дает достаточную температуру;
3. Вентилятор радиатора включается слишком часто

Промыть систему охлаждения простой водой невозможно, поскольку в системе концентрируются загрязнения, которые не удаляются даже водой, нагретой до высоких температур.

Накипь удаляется с помощью кислоты, а жиры и органические соединения – исключительно щелочью, заливать же в радиатор одновременно оба состава нельзя, так как они согласно законам химии взаимонейтрализуются. Производители средств для промывки, пытаясь решить эту проблему, создали целый ряд средств, которые условно можно разделить на:

• щелочные;
• кислотные;
• нейтральные;
• двухкомпонентные.

Первые два слишком агрессивны и в чистом виде почти не используются, так как опасны для системы охлаждения и требуют нейтрализации после использования. Реже встречаются двухкомпонентные виды очистителей, содержащие оба раствора — щелочной и кислотный, которые заливаются поочередно.

Наибольшую востребованность имеют нейтральные очистители, не содержащие в своем составе сильных щелочей и кислот. Эти средства обладают разной степенью эффективности и могут использоваться как для профилактики, так и для капитальной промывки охлаждающей системы мотора от сильных загрязнений.

Промывка системы охлаждения

Промывка системы охлаждения

1. Сливается антифриз, тосол или вода. Перед этим необходимо на пару минут завести двигатель.
2. Залить в систему воду и очиститель.
3. Включить двигатель на 5-30 минут (зависит от марки очистителя) и включить обогрев салона.
4. По истечении обозначенного в инструкции времени двигатель нужно заглушить.
5. Слить отработанный очиститель.
6. Произвести промывку водой либо специальным составом.
7. Залить свежую охлаждающую жидкость.

Работы по промывке системы охлаждения просты и доступны: их могут выполнять даже неопытные автовладельцы. Эта операция существенно продлевает моторесурс двигателя и поддерживает его эксплуатационные характеристики на высоком уровне.

Неисправности

Существует ряд наиболее распространенных неисправностей в системе охлаждения двигателя:

1. Завоздушивание системы охлаждения двигателя: устранить воздушную пробку.
2. Недостаточная производительность помпы: заменить помпу. Выбрать помпу с максимальной высотой крыльчатки.
3. Неисправен термостат: устраняется заменой на новое устройство.
4. Низкая производительность радиатора охлаждающей жидкости: промывка старого или замена стандартного на модель с более высокими теплоотводящими качествами.
5. Недостаточный уровень производительности основного вентилятора: установка нового вентилятора с более высокой производительностью.

Видео — определение неисправностей системы охлаждения в автосервисе

Регулярный уход, своевременная замена охлаждающей жидкости гарантирует длительную эксплуатацию автомобиля в целом.

Как охлаждающая жидкость циркулирует в двигателе?

При запуске двигателя клапаны термостата отрегулированы таким образом, чтобы жидкость циркулировала только в коротком контуре. Важно, чтобы двигатель как можно скорее достиг желаемой рабочей температуры. Циркуляция охлаждающей жидкости в контуре осуществляется с помощью водяного насоса, расположенного в блоке двигателя. Охлаждающая жидкость закачивается в каналы, окружающие цилиндры. Затем она направляется к термостату.

Длинный контур увеличен с помощью жидкостного охладителя (радиатор). Это теплообменник, который передает тепло жидкости через ряд ребер в своей конструкции в воздух. Если естественное понижение температуры жидкости невозможно, вентиляторы дополнительно разгоняют воздух вокруг радиатора.

Видео: Система охлаждения двигателя. Устройство и принцип работы

Виды охлаждающей жидкости

Самой дешевой жидкостью является вода, особенно если она мягкая. Она обладает хорошей теплоемкостью, имеет низкую вязкость, что позволяет ей просачиваться сквозь небольшие отверстия. Однако она сильно вызывает коррозию и замерзает при сравнительно высоких температурах, поэтому ее заменяют тосолом.

В советское время был институт, который занимался разработкой охлаждающих жидкостей. Совокупность всех жидкостей, борющихся с замерзанием, обледенением, называют антифризом (переводится как «против замерзания»). К ним относится водный раствор этиленгликоля, реже пропиленгликоля, который нетоксичен, но значительно дороже.

Антифризы не только замерзают при более низких температурах, но и меньше расширяются при замерзании. Например, вода расширяется на 9%, а 40% водный раствор этиленгликоля всего на 1,5%. Процесс замерзания происходит тоже по-разному. Вода при замерзании превращается в сплошной монолит, а раствор этиленгликоля кристаллизуется, не нанося вреда механизмам.

Добавки, которые входят в антифризы, направлены на борьбу с коррозией, смазывают трущиеся детали, борются с пеной. Немаловажным является и то, что у них также повышена точка кипения, что благотворно сказывается на моторе.

При всех плюсах этиленгликолевые антифризы имеют и минусы. Главный из них — высокая токсичность. Для человека весом 70 кг достаточно 140 миллилитров, чтобы привести к летальному исходу. Ядом является не только сама жидкость, но и ее пары. Даже небольшая утечка в отопительном радиаторе может привести к тяжелым последствиям. Для своевременного обнаружения неисправности такие антифризы обладают флуоресцентными свойствами.

Другим недостатком является большой коэффициент расширения. Для новых авто это не проблема, у них уже на этот случай стоит расширительный бачок, а вот для старых без доработки это будет затруднительно. В горячем состоянии антифриз выбросится, а когда остынет, уровень сильно упадет. Существует другая трудность, с ней уже намного труднее справиться.

Антифриз хуже передает тепло, примерно на 15 — 20%. В жаркую погоду он просто не справится со своей работой, и мотор может перегреться.

Срок годности этиленгликоля ограничивается 2 — 3 годами, при повышенных температурах срок сильно сокращается, а при превышении температуры 105 градусов добавки, смазывающие детали двигателя, быстро разрушаются. Для повышения качества стали использовать силикатные антифризы. В США и Японии используют фосфатные антифризы, но для Европы из-за повышенной жесткости воды они непригодны.

Элементы, входящие в систему

Комбинированная схема закрытого типа включает в себя систему обогрева салона машины. Исходя из этого, можно составить следующий список элементов, входящих в охлаждающую систему:

• радиаторы (один для охлаждения, другой для обогрева);
• вентиляторы;
• водяной насос (помпа);
• термостат;
• датчик температуры.

Радиатор выполняет основную роль в охлаждающей системе. Его изготавливают из двух бачков, которые объединяются множеством латунных сварных или вытянутых трубок. Из алюминия трубки делают реже, так как прочность их ниже. Трубки могут быть прямыми или ленточными, сечение эллипсом. Благодаря такому строению они легче выдерживают давление замерзшей жидкости. Для увеличения площади теплоотдачи трубки проходят через пакет пластин. В нижнем бачке имеется кран для слива жидкости. В верхнем бачке расположена горловина или патрубок, ведущий к расширительному бачку. Закрывается пробкой, внутри которой расположены впускной и выпускной клапаны.

На боковой стороне радиатора расположен датчик температуры, указывающий температуру охлаждающей жидкости. В центре устанавливается вентилятор для обдува радиатора. Привод он может получать тремя способами:

1. Непосредственно от коленвала.
2. Через муфту.
3. От электродвигателя.

Водяной центробежный насос прогоняет жидкость по всей системе. Крепится непосредственно на коленвале. При большой мощности мотора производят охлаждение масла, устанавливая масляный радиатор на основной.

Какие компоненты двигателя охлаждаются?

Каналы охлаждения в блоке цилиндров расположены в основном по вдоль. Там локальные температуры во время сжигания смеси достигают 1500C. Эти высокие температуры влияют на стенки цилиндра. Поэтому необходим постоянный поток охлаждающей жидкости вокруг них. Следует помнить, что тепло между рабочим поршнем и стенкой также в определенной степени рассеивает масло. Однако именно охлаждающая жидкость должна поглощать около 90% вырабатываемого тепла. Сеть каналов вокруг цилиндров образует так называемую водяную рубашку.

Жидкость также подается на головку двигателя. Каналы подключаются непосредственно к каналам, расположенным в блоке двигателя. Это одна из причин, по которой важно состояние прокладки ГБЦ.
