Правильная регулировка фар на Ладе Гранте — это важный аспект безопасности. Неправильно настроенные фары могут ослеплять встречных водителей или снижать видимость в темноте, увеличивая риск аварий. В статье представим инструкцию по регулировке фар своими руками, обсудим работу гидрорегулятора и его замену, что поможет поддерживать оптимальное освещение и повысить безопасность на дороге.

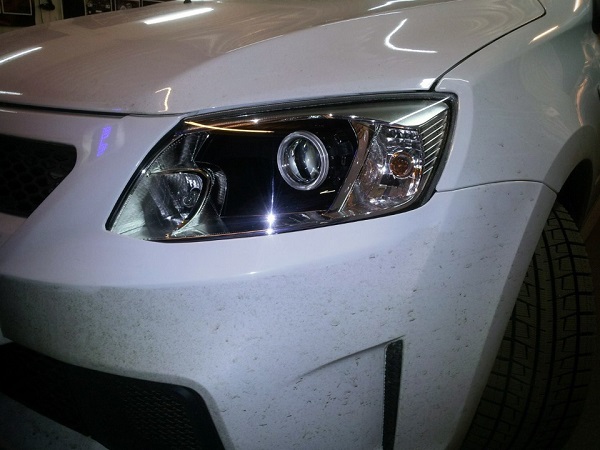

Проверка и настройка фар Лада Гранта

Регулировка фар, как левой, так и правой, является важной процедурой как для новых автомобилей, так и после их ремонта.

Методы проверки и настройки света одинаковы для различных моделей автомобилей. На Лада Гранта установлены две фары с галогеновыми лампами. Регулировка света из салона осуществляется с помощью гидрокорректора, а также предусмотрена функция задержки выключения ближнего света на 45 секунд после отключения зажигания.

Для выполнения регулировки необходимо подготовить следующие инструменты и материалы:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны для создания полной нагрузки на автомобиль. Для проверки необходимо установить машину на ровной поверхности (автор видео — Autonakat).

Далее следуют следующие шаги:

1. Сначала запустите двигатель и дайте ему поработать на холостом ходу. Зафиксируйте положение автомобиля, поставив его на ручной тормоз.
2. Затем проверьте давление в шинах и при необходимости приведите его в норму.
3. Перед автомобилем на расстоянии около 3 метров установите специальную стену высотой 1,8-2 метра и нанесите на нее разметку.
4. На водительское сиденье поместите груз весом до 70 кг, чтобы выровнять линию ближнего света от ламп.
5. Для устранения колебаний от амортизаторов и кузова слегка раскачайте автомобиль.
6. Установите регулятор коррекции света в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Включите ближний свет и отрегулируйте отдельно левую и правую фары с помощью корректора. Лучи света от ламп должны совпадать с разметкой.

Также важно настроить функцию задержки выключения света. При желании можно отключить эту функцию в течение 45 секунд.

Cвет фар. Устройство и регулировка.

Регулировка фар лада гранта

Настройка фары (барашки для регулировки)

Регулировка ближнего света осуществляется с помощью специального барашка, который позволяет настроить горизонтальное направление света. Вертикальная корректировка выполняется с использованием шестигранного болта. Это позволяет поднять или опустить световые лучи фар, что особенно актуально, если задняя часть автомобиля загружена. В идеале, световые пучки должны точно совпадать с разметкой, нанесенной на стене.

После завершения настройки ближнего света рекомендуется провести тестовую поездку, чтобы убедиться в правильности выполненной регулировки после ремонта. Важно, чтобы свет от фар не ослеплял водителей встречных автомобилей.

Интересные факты

Вот несколько интересных фактов о диагностике и регулировке фар на автомобиле Лада Гранта:

1. Автоматическая регулировка: Некоторые комплектации Лада Гранта могут быть оснащены системой автоматической регулировки угла наклона фар. Эта система позволяет фарам автоматически подстраиваться в зависимости от загрузки автомобиля, что обеспечивает оптимальное освещение дороги и предотвращает ослепление встречных водителей.

2. Тестирование света фар: Для правильной диагностики и регулировки фар важно проводить тестирование их света. Это можно сделать с помощью специального стенда или простого метода — проецирования света на стену. Правильная настройка позволяет избежать неравномерного освещения и улучшает видимость в темное время суток.

3. Значение правильной регулировки: Неправильно отрегулированные фары могут не только ухудшить видимость для водителя, но и создать опасность для других участников дорожного движения. Например, слишком высокие фары могут ослеплять встречные автомобили, что увеличивает риск аварий. Поэтому регулярная проверка и настройка фар являются важной частью обслуживания автомобиля.

Рекомендации по улучшению качества

Для качественной настройки ближнего света важно сначала осмотреть кузов автомобиля. На нем не должно быть никаких повреждений, так как они могут негативно повлиять на распределение света, и лучи от ламп будут направляться в разные стороны. Если кузов имеет недостатки, необходимо провести его ремонт. Также для обеспечения яркости света следует проверить чистоту стекол фар. Пыль, накопившаяся на них, можно удалить с помощью пылесоса.

Во время эксплуатации на стеклах могут появляться царапины. В этом случае не обязательно заменять фару — можно просто отполировать стекло. Если обнаружены проблемы с отражателем, его следует заменить, так как ремонт нецелесообразен. Для корректной регулировки на автомобиле должны быть установлены лампы одинаковой мощности и размера.

Выделить автомобиль среди других можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать светодиодную подсветку.

Самый простой способ тюнинга — это купить готовые реснички и наклеить их на верхнюю часть передних фар Лады Гранты. Придать ресничкам нужную форму можно с помощью канцелярского ножа. Также можно изготовить реснички самостоятельно, используя различные материалы, например, пленку.

Можно приобрести виниловую пленку, вырезать шаблон из бумаги, а затем вырезать реснички из винила. Тюнинг осуществляется путем наклеивания ресничек на предварительно нанесенный мыльный раствор. Также возможно изготовление ресничек из пластика.

Существует множество вариантов тюнинга, которые можно применить во время ремонта автомобиля. Все зависит от возможностей и креативности владельца.

Неисправность гидрокорректора

Устройство гидрокорректора достаточно простое. Оно включает в себя основной цилиндр и два дополнительных, предназначенных для левой и правой фар. Все цилиндры гидрокорректора соединены между собой трубками. На панели приборов расположена ручка корректора, которая используется для настройки фар. При вращении этой ручки изменяется давление в главном цилиндре, которое передается через трубки к рабочим цилиндрам. Это давление воздействует на поршни отражателя, что приводит к изменению угла его наклона.

В электрокорректоре передачу усилия осуществляют моторчики, которые получают питание от бортовой сети автомобиля. Электрокорректор обладает большей устойчивостью к изменениям температуры по сравнению с гидрокорректором, однако его стоимость значительно выше.

Замена гидрокорректора аналогичным устройством

Причиной, по которой может возникнуть необходимость в ремонте гидрокорректора, чаще всего является заклинивание цилиндра или утечка в системе, вызванная повреждением уплотнителей или трубок. В таких ситуациях ремонт может оказаться неэффективным, и лучше всего заменить гидрокорректор на аналогичное устройство или электрокорректор самостоятельно. Процесс замены схож, но имеет свои особенности.

Для выполнения замены гидравлического корректора вам понадобятся головка на «21» и трещотка. В первую очередь, открутите гайку внутри и снимите ручку корректора, чтобы получить доступ к главному цилиндру. Далее необходимо демонтировать цилиндр. Затем следует удалить рабочие цилиндры и трубки. После этого всю конструкцию можно извлечь через отверстие в салоне. Установка нового гидрокорректора производится в обратном порядке.

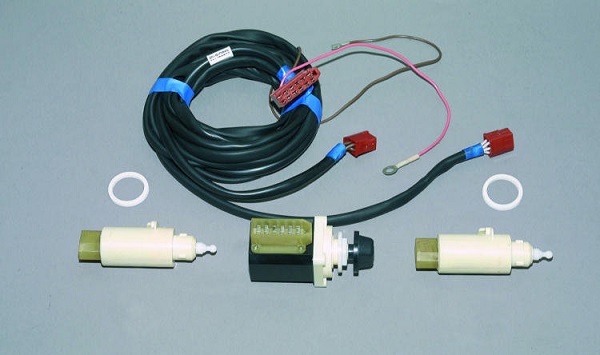

Замена гидравлического корректора электрическим

Электрокорректор устанавливается по аналогии с предыдущими моделями. Сначала необходимо демонтировать гидравлический корректор, после чего вместо рабочих цилиндров устанавливаются электрические версии. Далее положительный провод следует подключить к клемме «20», а отрицательный — заземлить на «массу». Соединительные трубки заменяются на соответствующие провода. На завершающем этапе нужно подключить клемму к отрицательной клемме аккумулятора. Важно проверить, что электрокорректор функционирует корректно.

Современные автомобили оснащены как гидравлическими, так и электрическими корректорами, что значительно упрощает процесс настройки ближнего света. Правильная регулировка фар обеспечивает безопасность как водителя, так и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В данном видео Сергей Герасимов показывает, как правильно настроить ближний свет на автомобиле Лада Гранта.

Регулировка фар Лада Гранта

Проверка состояния ламп и отражателей

Перед тем как приступить к регулировке фар на автомобиле Лада Гранта, необходимо убедиться в исправности всех компонентов, отвечающих за освещение. Важнейшими элементами, которые требуют внимания, являются лампы и отражатели. Их состояние напрямую влияет на качество освещения и безопасность движения в темное время суток.

Первым шагом в проверке состояния ламп является визуальный осмотр. Необходимо убедиться, что лампы не имеют трещин, сколов или других повреждений. Если лампа повреждена, ее следует заменить. Также стоит обратить внимание на цвет свечения: если лампа светит тускло или имеет неравномерный цвет, это может свидетельствовать о необходимости замены.

Следующий этап — проверка отражателей. Они должны быть чистыми и не иметь коррозии или других повреждений. Загрязненные или потускневшие отражатели значительно снижают эффективность освещения. Для очистки отражателей можно использовать мягкую ткань и специальные средства для ухода за автомобильными фарами. Важно избегать абразивных материалов, которые могут повредить поверхность отражателя.

Также стоит проверить, правильно ли установлены лампы в патронах. Неправильная установка может привести к неправильному направлению светового потока, что негативно скажется на видимости. Лампы должны быть надежно зафиксированы и не иметь люфта.

Не менее важным аспектом является проверка электрических соединений. Необходимо убедиться, что контакты ламп чистые и не окислены. Окисление может привести к плохому контакту и, как следствие, к снижению яркости света. Если контакты загрязнены, их следует очистить с помощью специального средства для удаления окислов или мелкой наждачной бумаги.

После проверки состояния ламп и отражателей, рекомендуется протестировать работу фар. Для этого включите фары и проверьте, как они светят на стену или другую ровную поверхность. Обратите внимание на равномерность освещения и отсутствие темных пятен. Если вы заметили какие-либо проблемы, это может быть сигналом о необходимости регулировки или замены компонентов.

В заключение, регулярная проверка состояния ламп и отражателей является важной частью обслуживания автомобиля. Это не только повысит безопасность на дороге, но и улучшит видимость в условиях недостаточной освещенности. Не забывайте о том, что исправные фары — это залог вашей безопасности и безопасности других участников дорожного движения.

Замена ламп на более яркие и долговечные

Замена стандартных ламп на более яркие и долговечные может значительно улучшить качество освещения на автомобиле Лада Гранта. Это особенно актуально для водителей, которые часто передвигаются в темное время суток или в условиях плохой видимости. Рассмотрим основные аспекты, связанные с выбором и установкой новых ламп.

Существует несколько типов ламп, которые можно установить на Ладу Гранту. Наиболее популярными являются галогенные, ксеноновые и светодиодные (LED) лампы. Каждая из этих технологий имеет свои преимущества и недостатки.

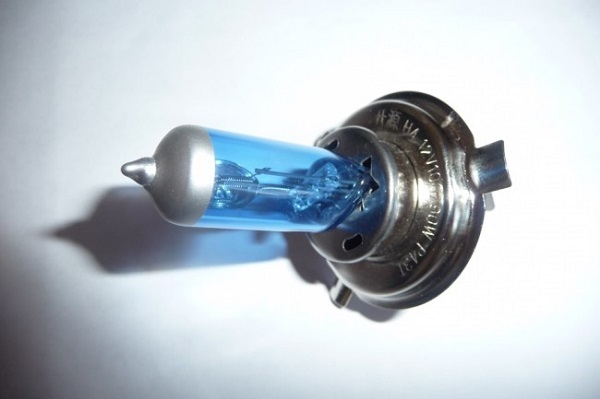

Галогенные лампы

Галогенные лампы являются наиболее распространенным вариантом для автомобилей. Они обеспечивают хорошую яркость и имеют относительно низкую стоимость. Однако, их срок службы составляет около 500-1000 часов, что меньше, чем у других типов ламп. При замене галогенных ламп на более яркие модели, стоит обратить внимание на их мощность, чтобы избежать перегрева и повреждения фар.

Ксеноновые лампы

Ксеноновые лампы обеспечивают более яркий и белый свет, что значительно улучшает видимость на дороге. Они имеют срок службы около 2000-3000 часов и потребляют меньше энергии по сравнению с галогенными. Однако, для установки ксеноновых ламп может потребоваться дополнительное оборудование, такое как балласт, что увеличивает общую стоимость замены. Также стоит учитывать, что неправильная установка ксенона может ослеплять встречных водителей.

Светодиодные лампы (LED)

Светодиодные лампы становятся все более популярными благодаря своей долговечности (до 30 000 часов) и высокой яркости. Они потребляют минимальное количество энергии и обеспечивают отличное освещение. Однако, важно выбирать качественные LED-лампы, так как низкокачественные модели могут давать недостаточно яркий свет или быстро выходить из строя. Установка LED-ламп также может потребовать дополнительных адаптеров или модификаций в электрической системе автомобиля.

Выбор ламп

При выборе ламп для замены стоит обратить внимание на следующие параметры:

• Цветовая температура: Для автомобильных фар оптимальной считается температура от 4000K до 6000K, что обеспечивает хороший баланс между яркостью и комфортом для глаз.
• Световой поток: Чем выше световой поток (измеряется в люменах), тем ярче будет свет. Однако, важно учитывать, что слишком яркие лампы могут ослеплять других водителей.
• Совместимость: Убедитесь, что выбранные лампы подходят для вашего автомобиля. Для Лады Гранта обычно используются лампы H4 для ближнего и дальнего света.

После выбора и покупки новых ламп, их установка не займет много времени. Для этого потребуется:

1. Откройте капот и найдите блок фар.
2. Снимите защитную крышку, если она есть.
3. Отключите старую лампу, аккуратно вытащив ее из патрона.
4. Установите новую лампу, следя за тем, чтобы не касаться стеклянной части, так как это может привести к ее быстрому выходу из строя.
5. Закройте защитную крышку и проверьте работу фар.

Таким образом, замена ламп на более яркие и долговечные модели может значительно повысить безопасность и комфорт вождения. Не забывайте также регулярно проверять и настраивать фары, чтобы обеспечить оптимальное освещение на дороге.

Очистка и полировка отражателей

Со временем отражатели могут загрязняться, что негативно сказывается на качестве света, который они излучают. Пыль, грязь и окисление могут привести к снижению яркости и равномерности светового потока, что, в свою очередь, может стать причиной ухудшения видимости на дороге, особенно в темное время суток или в условиях плохой погоды.

Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Мягкая тряпка или микрофибра для очистки;
• Специальные чистящие средства для фар или обычное мыло;
• Полировочная паста;
• Полировочная машинка или мягкая насадка для ручной полировки;
• Защитные перчатки и очки.

Первым шагом является очистка отражателей от загрязнений. Для этого аккуратно снимите фару с автомобиля, следуя инструкциям в руководстве пользователя. После этого используйте мягкую тряпку, смоченную в чистящем средстве, чтобы удалить пыль и грязь с поверхности отражателя. Важно избегать использования абразивных материалов, которые могут повредить поверхность.

После того как отражатели очищены, можно приступить к полировке. Полировочная паста поможет восстановить первоначальный блеск и улучшить отражающие свойства. Нанесите небольшое количество пасты на мягкую насадку или тряпку и равномерно распределите по поверхности отражателя. Если вы используете полировочную машинку, выбирайте низкие обороты, чтобы избежать перегрева и повреждения материала.

Полируйте отражатели круговыми движениями, уделяя особое внимание участкам с заметными царапинами или потемнениями. После завершения полировки удалите остатки пасты с помощью чистой тряпки. Убедитесь, что поверхность отражателя стала гладкой и блестящей.

Завершив полировку, установите фару обратно на место и проверьте ее работу. Убедитесь, что световой поток равномерный и яркий, а также что фары правильно отрегулированы. Если после очистки и полировки качество света не улучшилось, возможно, потребуется заменить отражатели или обратиться к специалистам для более глубокой диагностики.

Регулярная очистка и полировка отражателей не только улучшает видимость на дороге, но и продлевает срок службы фар, что делает этот процесс важным для безопасности водителя и пассажиров.

Проверка электрической схемы и подключения

Перед тем как приступить к диагностике и регулировке фар на автомобиле Лада Гранта, важно убедиться в исправности электрической схемы и подключения. Это позволит избежать проблем с освещением и обеспечить безопасность на дороге. В данной части статьи мы рассмотрим основные этапы проверки электрической схемы и подключения фар.

1. Подготовка к проверке

Для начала необходимо подготовить автомобиль. Убедитесь, что он стоит на ровной поверхности и включите зажигание. Также рекомендуется иметь под рукой мультиметр, отвертки и другие инструменты, которые могут понадобиться в процессе проверки.

2. Проверка предохранителей

Первым делом стоит проверить предохранители, отвечающие за работу фар. На автомобиле Лада Гранта предохранители находятся в блоке предохранителей, который расположен под капотом и в салоне. Используя схему расположения предохранителей, найдите соответствующий элемент и проверьте его целостность. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками.

3. Осмотр проводки

Следующим шагом является визуальный осмотр проводки, ведущей к фарам. Проверьте, нет ли повреждений изоляции, коррозии или обрывов проводов. Особое внимание уделите местам соединений, так как именно там часто возникают проблемы. Если вы обнаружите повреждения, их необходимо устранить, заменив поврежденные участки проводки или заизолировав их.

4. Проверка подключения к фарам

После осмотра проводки проверьте подключения непосредственно к фарам. Снимите защитные крышки и убедитесь, что контакты чистые и не окислены. Если контакты загрязнены, их следует очистить с помощью специального средства для контактов или мелкой наждачной бумаги. Также проверьте, надежно ли закреплены разъемы и нет ли люфта.

5. Тестирование работы фар

После проверки всех соединений и проводки можно протестировать работу фар. Включите ближний и дальний свет, а также противотуманные фары, если они установлены. Убедитесь, что все лампы работают корректно. Если какая-либо из фар не светит, проверьте, поступает ли на нее напряжение с помощью мультиметра. Если напряжение есть, возможно, проблема заключается в самой лампе, и ее следует заменить.

6. Проверка реле

Если с предохранителями и проводкой все в порядке, но фары не работают, стоит проверить реле, отвечающие за их включение. Реле также находятся в блоке предохранителей. С помощью мультиметра проверьте их работоспособность. Если реле неисправно, его необходимо заменить.

7. Заключение

Проверка электрической схемы и подключения фар на автомобиле Лада Гранта – это важный этап, который позволяет выявить и устранить проблемы с освещением. Регулярная диагностика поможет избежать серьезных неисправностей и обеспечит безопасность на дороге. Если после всех проверок проблема не решена, рекомендуется обратиться к специалистам для более глубокой диагностики.

Диагностика проводки и разъемов

Диагностика проводки и разъемов системы освещения автомобиля Лада Гранта является важным этапом в обеспечении правильной работы фар. Неправильная работа освещения может быть вызвана не только неисправностями самих фар, но и проблемами в электрической цепи. Поэтому важно тщательно проверить все элементы, связанные с проводкой и разъемами.

Первым шагом в диагностике является визуальный осмотр проводки. Необходимо обратить внимание на состояние изоляции проводов: наличие трещин, порезов или других повреждений может привести к короткому замыканию или обрыву цепи. Также стоит проверить, нет ли коррозии на контактах разъемов, что может вызвать плохой контакт и, как следствие, неработоспособность фар.

После визуального осмотра следует использовать мультиметр для проверки целостности проводки. Для этого необходимо:

• Выключить зажигание и отсоединить аккумулятор, чтобы избежать короткого замыкания.
• Проверить сопротивление проводов, измеряя его между двумя концами каждого провода. Сопротивление должно быть минимальным (близким к нулю) для исправных проводов.
• Проверить наличие напряжения на разъемах фар при включении света. Для этого нужно подключить мультиметр к разъему и включить фары. Напряжение должно соответствовать номинальному (обычно 12 В).

Если при проверке выявлены проблемы с проводкой, необходимо заменить поврежденные участки или провести их изоляцию. Важно использовать провода с соответствующим сечением, чтобы избежать перегрева и последующих повреждений.

Также стоит обратить внимание на разъемы. Они должны быть чистыми и свободными от коррозии. Если разъемы загрязнены, их следует очистить с помощью специального очистителя для контактов. В случае сильной коррозии может потребоваться замена разъема.

Необходимо помнить, что правильная диагностика проводки и разъемов не только обеспечивает надежную работу фар, но и повышает безопасность на дороге. Поэтому регулярная проверка этих элементов является важной частью технического обслуживания автомобиля.

Проверка предохранителей и реле

Перед тем как приступить к диагностике и регулировке фар на автомобиле Лада Гранта, необходимо убедиться в исправности электрической цепи, которая отвечает за их работу. Важным этапом этого процесса является проверка предохранителей и реле, так как они могут стать причиной неисправности освещения.

Первым шагом в проверке предохранителей является нахождение блока предохранителей. На Ладе Гранта он расположен под приборной панелью со стороны водителя, а также может находиться в моторном отсеке. Для доступа к блоку предохранителей необходимо открыть крышку, которая обычно фиксируется зажимами.

После того как вы получили доступ к блоку предохранителей, следует ознакомиться с его схемой, которая обычно размещена на внутренней стороне крышки. Это поможет вам быстро найти нужный предохранитель, отвечающий за работу фар. В большинстве случаев, предохранитель для ближнего света фар имеет обозначение F1 или F2, но для точной информации стоит обратиться к руководству пользователя автомобиля.

Для проверки предохранителя его необходимо извлечь с помощью специального инструмента или пинцета. Визуально осмотрите предохранитель на наличие повреждений: если металлическая нить внутри предохранителя перегорела, это свидетельствует о его неисправности. В таком случае, предохранитель следует заменить на новый с аналогичными характеристиками.

Если предохранитель в порядке, следующим этапом будет проверка реле, отвечающего за включение фар. Реле также находится в блоке предохранителей, и его можно идентифицировать по схеме. Для проверки реле можно использовать мультиметр в режиме измерения сопротивления. При этом необходимо отключить реле от электрической цепи и проверить его контакты. Если сопротивление между контактами реле не соответствует норме, реле подлежит замене.

Также стоит обратить внимание на состояние проводки, соединяющей предохранители и реле с фарами. Проверьте наличие коррозии, повреждений изоляции и надежность соединений. В случае обнаружения проблем с проводкой, необходимо произвести ее ремонт или замену.

После завершения проверки предохранителей и реле, можно переходить к следующему этапу диагностики и регулировки фар, который включает в себя проверку работы самих фар и их регулировку по высоте и направлению светового потока.
