Конструкция цепного привода ВАЗ 2106, 2107

Для привода ВАЗ 2106/2107 с карбюратором используется двухрядная роликовая цепь. Она осуществляет передачу усилия от звездочки, укрепленной на коленчатом валу, на другую звездочку, надетую на конец распредвала. Цепь — конструкция, развивающая большую инерцию, поэтому цепной привод требует гашения колебаний. Даже хорошо натянутая цепь сохраняет свойство «играть» в тех местах, где нет ни звездочек, ни натяжителей.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, применяя систему из натяжителей и успокоителей.

Эту задачу на ВАЗ 2106/2107 решает успокоитель — дополнительная подпружиненная прижимная планка. Она имеет стальной каркас, покрытый слоем прочной резины. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

https://youtube.com/watch?v=kx3VxkUlNsQ

ОБЗОР ЦЕПЕЙ ГРМ ВАЗ

Замена цепи ГРМ без разборки двигателя (классика)

Внешние признаки неисправности

При критическом износе цепь начинает греметь, шум не пропадает по мере прогрева силового агрегата. При дальнейшем удлинении цепи увеличивается биение ветвей, что приводит к нарастанию акустического шума. Поскольку в конструкции отсутствует гидронатяжитель, то попытки компенсировать износ цепи вращением болта регулировки не приводят к восстановлению работоспособности. Дальнейшая эксплуатация автомашины с растянутой цепью не рекомендуется из-за риска необратимого повреждения цилиндро-поршневой группы.

https://youtube.com/watch?v=Xn0v2LeTP3M

Причины замены цепного привода ГРМ на ВАЗ 2106, 2107

Работоспособность и долговечность цепного привода ГРМ зависит от материала и качества термической обработки самой цепи и звездочек. Большое значение имеют точность изготовления и чистота рабочих поверхностей. Обрыв цепи — явление редкое. Ухудшение ее состояния можно отследить по усилению шума при работе двигателя.

Для двигателей 2101 и 21011, где блок ниже, число звеньев цепи — 114, а для 2103/2106 число звеньев — 116.

Способ, как заменить цепь ГРМ на Ваз 2106 может потребоваться, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:

• наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
• «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.

Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.

Для снятия цепи ГРМ, звездочку коленчатого вала снимать не нужно!

Для работы нам потребуются: ключи на «10», «13», «17», специальный ключ для гайки крепления шкива коленчатого вала (или головка на «36»), отвертка, монтажная лопатка, молоток, бородок.

После снятия звездочки, не проворачивайте валик привода, потому что из-за этого может быть нарушена начальная установка зажигания!

Когда менять цепь ГРМ

Цепной привод на двигателях семейства ВАЗ имеет большей срок службы. Ресурс цепи составляет от 100 до 200 тысяч километров пробега.

Если при изготовлении комплектующих были использованы высококачественные материалы, а при эксплуатации обеспечивалось правильное натяжение и обильная смазка привода, то цепь прослужит не меньше, чем сам двигатель.

Оптимальная периодичность, через сколько менять — каждые 200 тыс.км.

Необходимый инструмент и приспособления

Работы по замене хоть и не особо сложные, но требуют снятия с авто достаточного количества элементов.

Инструменты, которые понадобятся практически все обычные и найдутся в любом гараже.

Для проведения работ понадобиться:

Ключи рожковые и торцевые (на 10, 13, 14, 17, 19);

• Специальный ключ для гайки шкива генератора (на 36 или 38);
• Мощная плоская отвертка;
• Проволока;
• Новая цепь;
• Ветоши;
• Мелок.

Цепной привод требует постоянной смазки, поэтому и располагается он внутри двигателя под крышкой привода.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

914

Угорание масла в двигателе или как уменьшить «масложор» мотора

8.5k

Поэтому для проведения работ по замене потребуются основательные подготовительные работы.

Замена:натяжитель,башмак,успокоитель и цепь ГРМ ВАЗ-2101

Какую цепь ГРМ и натяжитель ставить на ВАЗ 2106, ВАЗ 2107?

Оригинальный номер цепи ГРМ 2103-1006040, средняя цена 380 руб.

Аналоги:

• Fenox PC2103C3 — 519 руб.
• Kraft KT 017736 — 620 руб.

Оригинальный номер натяжителя цепи ГРМ 2101-1006060, средняя цена 364 руб.

Аналоги:

• TSN 671 — 254 руб.
• Riginal RG2101-1006060 — 230 руб.
• Trialli MT 151 — 407 руб.

Цены актуальны на 2021 год, хотя за три года стоимость не сильно изменилась.

О СБОРКЕ ГРМ И УСТАНОВКЕ ЦЕПИ ПО МЕТКАМ

Как уже упоминалось выше, в ГРМ предусмотрена система меток, позволяющая выполнить правильную установку направляющих звёздочек и цепи ГРМ после замены.

1. Если цепь ГРМ меняли на карбюраторной «семёрке», то первой затягивается звёздочка маслонасоса, которая была ослаблена выше. Метка на звёздочке при этом совмещается с выступом на корпусе (а если «семёрка» инжекторная, этот пункт большой роли не играет).
2. На место возвращается успокоитель цепи и натяжительный башмак.
3. Теперь на место ставится звёздочка коленвала. На ней тоже есть метка-углубление, которую тоже необходимо совместить с выступом на корпусе ГРМ, и только после этого затягивать крепёжную гайку на звёздочке и устанавливать на место шплинт.
4. После выставления звёздочки коленвала по меткам на неё надевается новая цепь ГРМ.
5. Теперь осталось установить на место звёздочку распредвала. Звёздочка не затягивается. На неё надевается цепь ГРМ. При этом звёздочку необходимо повернуть так, чтобы риска на ней совпала с риской на блоке цилиндров. Если совпадения нет, цепь следует снять с зубцов, а звёздочку провернуть в нужном направлении до полного совпадения рисок.

   Перед затягиванием звёздочки на распредвалу риски необходимо тщательно совместить

6. Когда риски совпали, необходимо проконтролировать совпадение меток и на остальных звёздочках. Если расхождения по меткам нет, можно затянуть звёздочку распределительного вала и установить на неё шплинт.
7. Теперь осталось вернуть на место крышку ГРМ, после чего поставить на место снятый ранее радиатор.

ВИДЕО: КАК УСТАНОВИТЬ ЦЕПЬ ГРМ ПО МЕТКАМ НА «КЛАССИКЕ»

Замена цепи ГРМ ВАЗ 2106 без разборки

Замена цепи ГРМ без разборки

Существует простой способ замены цепи ГРМ Ваз 2106 без снятия передней крышки. Для этого необходимо снять лишь крышку клапанов и подготовить новую цепь.

Принцип, как менять цепь ГРМ на Ваз 2106 таков: нужно разъединить одно звено старой цепи, а также одно звено новой. После этого края старой и новой цепей необходимо соединить, сделав мелом или корректором соответствующую отметку в месте соединения. Затем нужно взять второй конец старой цепи и вытягивать его из механизма, новая цепь при этом, будет постепенно надеваться на звездочки.

Когда старая цепь полностью выйдет ее необходимо отсоединить от новой, и аккуратно заклепать звенья поменянной цепи.

Как меняется цепь ГРМ на Ваз 2107 с инжектором

Замена цепи ГРМ на Ваз 2107 инжектор выполняется по такому же принципу, как и на Жигули 2106. Причем, устанавливать новый элемент можно как стандартным способом со снятием передней крышки, так и более простым способом.

Проверка качества цепи ГРМ

Перед тем, как поменять цепь ГРМ на ВАЗ-2107 следует определиться с производителем и качеством цепи.

Надежность нового изделия можно условно проверить, взяв цепь за один конец и приподняв ее горизонтально. Держа цепь ребром кверху, ее второй конец будет немного прогибаться вниз — чем ровнее будет этот изгиб, тем крепче и надежнее изделие!

Подготовьте необходимые ключи и обязательно положите где-нибудь рядом корректор или мел.

ОСНОВНЫЕ ЭЛЕМЕНТЫ НАТЯЖИТЕЛЬНОЙ СИСТЕМЫ ЦЕПИ ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

ОГРАНИЧИТЕЛЬНЫЙ ПАЛЕЦ ЦЕПИ ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О НАТЯЖИТЕЛЯХ ЦЕПИ ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

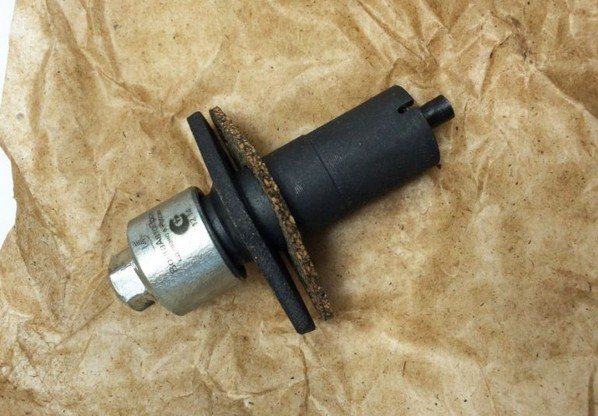

НАТЯЖИТЕЛИ МЕХАНИЧЕСКИЕ

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

НАТЯЖИТЕЛИ АВТОМАТИЧЕСКИЕ

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

НАТЯЖИТЕЛИ ГИДРАВЛИЧЕСКИЕ

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

УСПОКОИТЕЛЬ ЦЕПИ ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

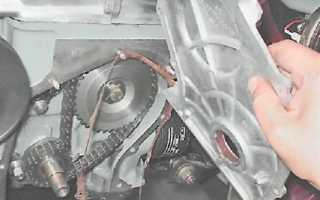

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона.

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

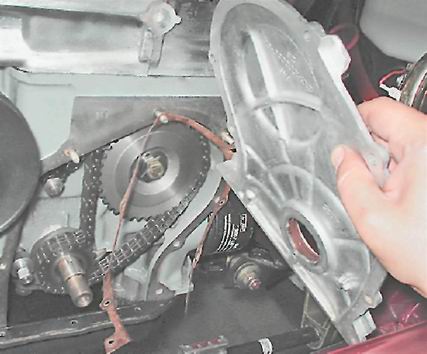

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

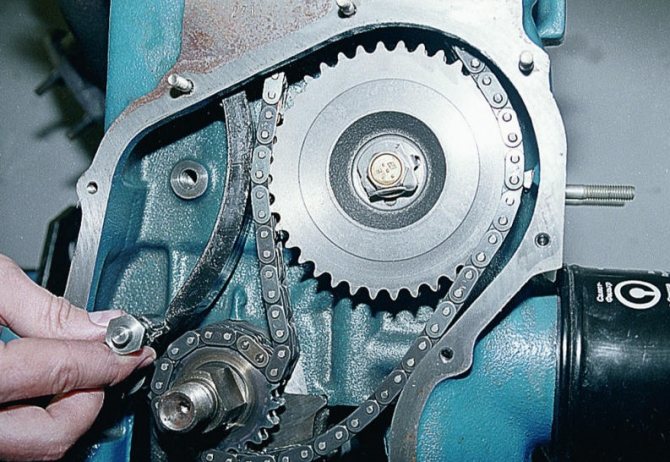

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

• если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
• сначала устанавливается успокоитель и башмак натяжителя цепи;
• далее шестерня коленвала, на которую накидывается новая цепь;
• цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

• затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
• в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
• при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

• после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
• после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
• после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
• установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

https://youtube.com/watch?v=VS5gUcfIGTM

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

Устройство и особенности ременного привода ГРМ автомобиля ВАЗ 2107

Производство 8-клапанного 1.3-литрового силового агрегата ВАЗ с ремнём вместо цепи ГРМ началось в 1979 году. Изначально ДВС ВАЗ 2105 выпускался с индексом 21011 и предназначался для одноимённой модели «Жигулей», но впоследствии устанавливался и на другие тольяттинские автомобили — седан ВАЗ 2107 и универсал ВАЗ 2104. Решение установить ременную передачу вместо цепного привода ГРМ было вызвано повышенным шумом последнего. И так не самый тихий двигатель начинал ещё больше шуметь по мере износа деталей механизма. Модернизация сделала силовой агрегат более современным, однако взамен потребовала повышенного внимания к состоянию отдельных элементов конструкции.

Функции, которые прежде выполняла цепь, возложили на ременную передачу. Благодаря ей приводится в движение:

Поперечные зубья на деталях привода ГРМ исключают проскальзывание резинового элемента конструкции и обеспечивают синхронную работу кривошипно-шатунного и газораспределительного механизмов. Вместе с тем, в процессе эксплуатации ремень растягивается, поэтому чтобы предотвратить его перескакивание на зубьях шкива привод снабдили узлом автоматического натяжения.

Взаимозаменяемость ремней ГРМ ВАЗ

Прообразом «ременного» двигателя ВАЗ послужил силовой агрегат OHC, который устанавливался на легковой FORD Pinto. Его механизм газораспределения приводил в движение зубчатый ремень со стекловолоконным армированием, который имел 122 зуба. Благодаря тому, что ремень ВАЗ 2105 имеет ровно столько же зубцов и аналогичные габариты, отдельные владельцы отечественной «классики» имели альтернативу ремням российского производства. Конечно же, подобная возможность выпадала единицам — во времена тотального дефицита приходилось довольствоваться менее надёжной продукцией . Изначально на двигателе ставились только ремни от БРТ, однако чуть позже на конвейеры Волжского завода начали поставлять более прочные ремни компании Gates, которая является мировым лидером в этом сегменте рынка.

Сегодня владелец ВАЗ 2107 имеет огромный выбор запасных частей, в том числе и для ременного привода механизма газораспределения. При покупке необходимо иметь в виду, что к силовому агрегату ВАЗ 2105 подходят зубчатые ремни с каталожным номером 2105–1006040 (в другом написании 21051006040). Выше уже говорилось, что одними из лучших считаются резинотехнические изделия производства Gates и Bosch. Не менее качественной является и продукция таки гигантов мировой индустрии, как Contitech, Kraft, Hanse, GoodYear и Wego. Более дешёвые предложения отечественного Luzar вызывают больше всего нареканий, невзирая на то, что представлены они в торговой сети не так широко, как лидеры рынка.

От себя могу добавить, что владельцы «семёрок» могут использовать штатный ремень ГРМ от автомобилей марки FORD. На «пятёрочный» мотор подходят ремни от двигателей OHC автомобилей Pinto, Capri, Scorpio, Sierra и Taunus 1984 и более позднего года выпуска. Учтите, что до 1984 г. 122-зубцовый ремень устанавливали исключительно на силовые агрегаты объёмом 1800 см3 и 2000 см3. Приводной элемент более слабых 1.3 и 1.6-кубовых силовых агрегатов был более коротким и имел 119 зубьев.

Механизм натяжения

Для того чтобы ремень газораспределительного механизма ВАЗ 2107 был постоянно натянут, используется простейшая (можно даже сказать примитивная), но вместе с тем чрезвычайно эффективная и надёжная конструкция. Её основу составляет фигурная металлическая пластина (здесь и далее — рычаг натяжителя), на которой установлен гладкий ролик с запрессованным подшипником качения. В пластинчатом основании есть отверстие и прорезь для подвижного крепления рычага к блоку цилиндров. Давление на ремень осуществляется благодаря мощной стальной пружине, которая одним своим концом соединяется с кронштейном на поворотной пластине, а другим жёстко крепится к ввёрнутому в блок цилиндров болту.

В процессе эксплуатации изнашивается как поверхность, которой ролик контактирует с резиновым ремнём, так и подшипник. По этой причине при замене ремня ГРМ следует обязательно проверить состояние натяжного узла. Если ролик находится в хорошем состоянии, то подшипник промывают, после чего закладывают свежую порцию смазки. При малейшем подозрении вращающийся элемент конструкции следует заменить. К слову, некоторые водители предпочитают устанавливать новый ролик одновременно с заменой ремня, не дожидаясь, пока его подшипник не выйдет из строя. Надо сказать, что сегодня стоимость этой детали составляет от 400 до 600 рублей, поэтому их действия можно считать вполне целесообразными.

Устройство ваз 2107 инжектор — Ремонт автомобиля своими руками

“Семерка” — последний представитель серии заднеприводных машин ВАЗ. Седьмая модель разработана на основе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.

Первоначально на ВАЗ 2107 ставили полуторалитровый двигатель от ВАЗ 2103. Впоследствии модельный ряд двигателей, устанавливаемых на “семерку”, был расширен. Для разных рынков выпускались автомобили с объемами двигателя от 1.45 до 1.7 литра. Именно двигатель 1.7 литра был первым, который оборудовался не карбюраторной, а инжекторной системой питания. Впоследствии ВАЗ 2107 инжектор полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя Ваз 2107

В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, инжекторная система предполагает впрыск топлива непосредственно в цилиндры. Поэтому такая система называется “система распределенного впрыска”.

Инжекторные системы квалифицируются в зависимости от принципа работы и количества инжекторов. “Семерка” оборудована системой раздельного впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует поступление топлива в цилиндры в зависимости от режима работы, положения педали газа и прочих параметров, считываемых специальными датчиками.

ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающего в камеры сгорания двигателя. Кроме этого, он управляет формированием искры на свечах зажигания, меняя опережения в зависимости от оборотов. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостом ходу, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Работает все это следующим образом.

Бензин из бака, пройдя через топливный фильтр, подается насосом в топливную рампу. На последней имеется регулятор давления, который регулирует поступление топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а излишек топлива отправляется в бензобак через трубопровод обратной подачи.

Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы с каждым оборотом двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта.

Это время ЭБУ рассчитывает исходя из показаний множества датчиков. Главные показатели, которые влияют на время открытия форсунки — информация с датчика массового расхода воздуха и датчика положения дроссельной заслонки.

Момент открытия форсунки определяется, исходя из положения поршней в цилиндре, которое передает на ЭБУ датчик коленвала.

Учитываются и другие параметры:

• температура охлаждающей жидкости, которая влияет на процесс горения топливной смеси;
• напряжение бортовой сети, от которого зависит время срабатывания форсунок;
• обороты двигателя;
• состав выхлопных газов.

Система зажигания ВАЗ 2107 инжектор

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящем из электронной платы и пары катушек. Благодаря отсутствию подвижных деталей, система отличается повышенной надежностью и не требует регулярного обслуживания. Момент формирования искры определяется ЭБУ двигателя и зависит от оборотов коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

• Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
• Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
• В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
• Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
• Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
• Диаграмма крутящего более “плавная” — высокий крутящий момент достигается в большем диапазоне оборотов.

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:

• Расположение двигателя и других агрегатов в подкапотном пространстве осталось таким же, как у “классики” старого образца. Это затрудняет доступ к некоторым деталям. Однако система впрыска достаточно надежна, поэтому не требует частого обслуживания в процессе эксплуатации.
• Инжекторная “семерка” оборудована катализатором, который легко повредить при проезде через препятствия. Поэтому при движении по неровной дороге надо быть осторожнее.
• Двигатель с инжектором более требователен к качеству топлива, чем карбюраторная вариация. При использовании некачественного бензина возможно загрязнение системы, требующее проведения внепланового обслуживания агрегата.
• При поломке системы впрыска ее не удастся починить и настроить “на коленке” в гаражных условиях. Придется обращаться на СТО.

ЭТО ИНТЕРЕСНО: Ремонт насос форсунок фольксваген

Неисправности инжекторного двигателя Ваз 2107

Проблемы инжекторного двигателя “семерки” обычно проявляют себя следующим образом:

• Двигатель работает неустойчиво.
• Расход топлива ВАЗ 2107 увеличен.
• В выхлопных газах отмечается повышенное содержание СО.
• Провалы при нажатии на педаль акселератора.
• Двигатель “не тянет” (пониженная мощность).
• Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, чтобы считать коды ошибок и проверить показания датчиков и работу ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 инжектор производится на специализированных СТО. Самая распространенная причина неисправности инжектора — засорение форсунок.

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость.

Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями.

В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

Что будет, если вовремя не заменить цепь ГРМ

Если на ВАЗ-2107 установлен инжектор, при удлиненной детали ГРМ из-за превышения обычного расстояния между звеньями деталь функционирует на холостом ходу неровно. Почему так происходит? Если должное натяжение отсутствует, каждое звено изнашивается по-разному. В одних случаях отламывается успокоитель, может пострадать состояние ограничительного пальца или уголка башмака.

Когда цепь перескакивает хотя бы на пару зубьев, мотор ВАЗ-2107 глохнет или полностью выходит из строя. Стоит мотор слишком дорого чтобы им можно было пожертвовать. Поэтому дабы предотвратить негативные последствия, автомеханики советуют тщательно, как можно чаще проверять и контролировать натяжение детали ГРМ. Если башмак натяжителя износился, его нужно заменить.

Перед тем как приступить к ремонту своими руками, осмотрите цепь ГРМ:

1. Идеальное состояние новой детали – когда закалены втулки и звенья. Если металл сырой, такую запчасть лучше отложить.
2. Также проверьте натяжение, если прогиб близится к 7-10 мм, можно считать деталь ГРМ в ВАЗ-2107 пригодной для установки.

Описание цепного привода на карбюраторе

На автомобилях ВАЗ с приводом на задние колеса используются бензиновые двигатели с идентичным газораспределительным механизмом. Распределительный вал установлен в головке блока, для передачи крутящего момента от коленчатого вала используется 2-рядная мелкозвенчатая цепь. В конструкции привода применен успокоитель, снижающий колебания цепи на высоких оборотах. Башмак натяжителя цепи на ВАЗ перемещается при помощи болта (завод рекомендует подтянуть привод через каждые 15 тыс. км пробега).

Подтянуть цепь на автомобилях Ваз 2107 достаточно просто. Для этого нужно ослабить цанговый зажим натяжителя ключом на «13». Затем прокручиваем коленвал на два — три оборота и снова затягиваем зажим.

Цепной привод вращает звездочку масляного насоса и распределитель системы зажигания. В процессе эксплуатации происходит вытягивание элементов цепи и естественный износ зубьев звездочек, что приводит к провисанию цепи. При удлинении цепь перескакивает по звездочкам на 1 или 2 зуба, что нарушает фазы газораспределения. Поскольку на поршнях отсутствуют выемки (кроме мелкосерийного мотора ВАЗ 2105 объемом 1,2 л с ременным приводом ГРМ), то происходит соударение днища о клапаны, что вызывает разрушение деталей.

Установка новой цепи ГРМ

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Новая цепь ГРМ.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Система ГРМ и основные неисправности устройства

В ходе эксплуатации автомобиля ВАЗ 2107 происходит постепенное растяжение цепи. Для того чтобы снизить шум при растяжении, используется натяжка, но с течением времени и износа она перестает помогать, и от шума уже не получается избавиться. Если это произошло, значит пора задуматься о ремонте. Растянутая цепь на автомобиле ВАЗ-2107 приводит к тому, что «съедаются» зубья шестерней, как распределительного, так и коленчатого валов, а это ведет к замене всех деталей привода ГРМ. Поэтому, если ресурс автомобиля уже превышает норму, а при работе мотора слышаться посторонние звуки, то незамедлительно нужно осуществить замену цепи ГРМ на ВАЗ 2107.

Замена цепи быстрым способом

Прежде чем менять изделие, необходимо приобрести новую деталь. Стоимость нового изделия варьируется в пределах от 400 до 600 рублей. Механизм газораспределения на автомобилях ВАЗ 2107 инжектор и карбюратор одинаковый, поэтому процесс замены будет уместен для обоих видов двигателей. Для начала рассмотрим быстрый способ замены цепи, который является ненадежным и неправильным. Если вы осуществляете замену таким способом, то знайте, что это неправильно.

Данный способ замены подходит в случае, когда цепь порвалась в дороге, и требуется быстро осуществить ее замену, чтобы доехать домой.

Принцип замены заключается в демонтаже только крышки блока клапанов. Рассоединяется новая цепь. Демонтируется старая цепь, для чего рассоединяются ее звенья, после чего к одному ее концу подсоединяется конец новой цепи. Далее ключом проворачивается коленвал до тех пор, пока старая цепь не протянет за собой новую и не выйдет полностью из двигателя. Когда это произойдет, отсоединяем старую цепь, и соединяем между собой два конца новой. При таком способе замены удается поменять только цепь, а звездочки и башмак натяжителя и успокоитель, заменить не удастся.

Основное преимущество цепи

Основным преимуществом цепи является длительный срок службы. К тому же ее порыв – явление очень редкое, поэтому цепной привод является очень надежным. Но со временем и такой тип привода требует замены.

Во время эксплуатации авто цепь привода ГРМ постепенно вытягивается в своих звеньях, что приводит к общему увеличению ее длины.

В итоге у двигателя происходит смещение фаз газораспределения, сопровождающиеся нарушением работы двигателя.

Сильно растянутая цепь может привести к ухудшению пуска силовой установки, нестабильной работе, особенно на холостом ходу, а также увеличением расхода топлива.

Причем все это будет сопровождаться звонким металлическим шумом при работе – послабленная цепь при движении будет ударяться о близко расположенные элементы.
