Вариаторная коробка передач (КПП) — это решение для автомобилей, обеспечивающее плавное и бесступенчатое изменение передаточного отношения. В отличие от механических и автоматических трансмиссий, вариатор позволяет двигателю работать в оптимальном диапазоне оборотов, что повышает топливную эффективность и улучшает динамические характеристики.
В этой статье мы рассмотрим устройство вариаторной КПП, ее принцип работы, а также обсудим преимущества и недостатки на основе отзывов владельцев. Это поможет вам понять, стоит ли выбирать автомобиль с вариатором и какие особенности учитывать при эксплуатации.
Устройство и принцип работы
Говоря научным языком, данный агрегат обеспечивает плавное изменение передаточного числа в определённом диапазоне. CVT — это общепринятая аббревиатура для вариаторной трансмиссии. В действительности существует множество типов вариаторов, однако в автомобилях применяются лишь два основных вида: тороидный и клиноременный CVT.
Клиноременный вариатор является наиболее распространённым. Его впервые установили на автомобиль в 1959 году. Спустя 25 лет такие трансмиссии начали использоваться в итальянских и американских автомобилях, таких как «Fiat» и «Ford». В настоящее время этот тип трансмиссии применяется множеством автопроизводителей. На сегодняшний день вариаторы получили свои уникальные названия от немецких, японских и американских компаний.

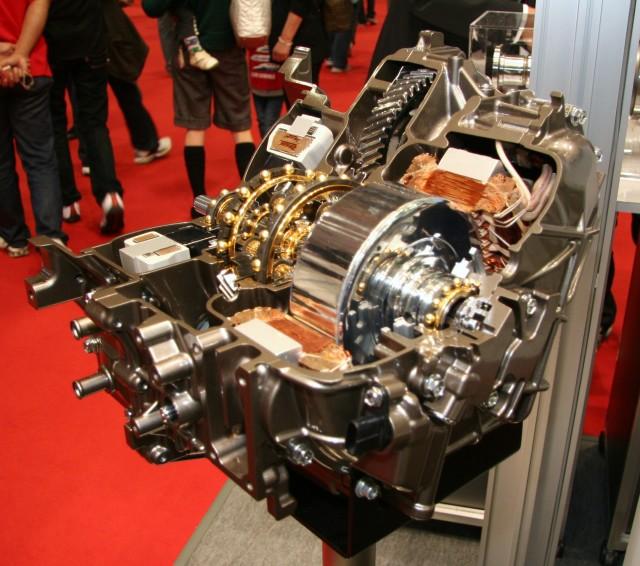

Устройство
Что касается конструкции, то вариатор CVT включает в себя следующие элементы:
- устройство, отвечающее за передачу крутящего момента и позволяющее отделить коробку передач от двигателя автомобиля (нейтральная передача);
- сам вариатор CVT;
- устройство, обеспечивающее движение автомобиля задним ходом (задняя передача);
- механизм управления.
Для передачи крутящего момента и активации нейтральной передачи (разделение коробки передач от двигателя) в CVT могут использоваться такие устройства:
- центральное автоматическое соединение (модель CVT — «Trancmatic»);
- электромагнитное соединение с электронным управлением (CVT «Hyper»);
- гидротрансформатор (CVT моделей «Autotronic», «Xtronic», «Ekotronic» и других).
Сцепление двигателя с гидротрансформатором является наиболее распространенным вариантом. Это связано с их практичностью, так как такие системы обеспечивают долговечность работы коробки передач.
Ранее вариаторы CVT использовались с резиновым ремнем, который имел ограниченный срок службы — не более 50 тысяч километров. Кроме того, его недостатком была недостаточная гибкость, что усложняло диапазон регулировки. На сегодняшний день почти все вариаторы CVT оснащены гибким металлическим ремнем (цепью), состоящим из 10-12 тонких стальных полосок, соединенных между собой. Применение таких ремней в конструкции обеспечивает высокую прочность, длительный срок службы и низкий уровень шума.
| Компонент | Описание | Функция |
|---|---|---|

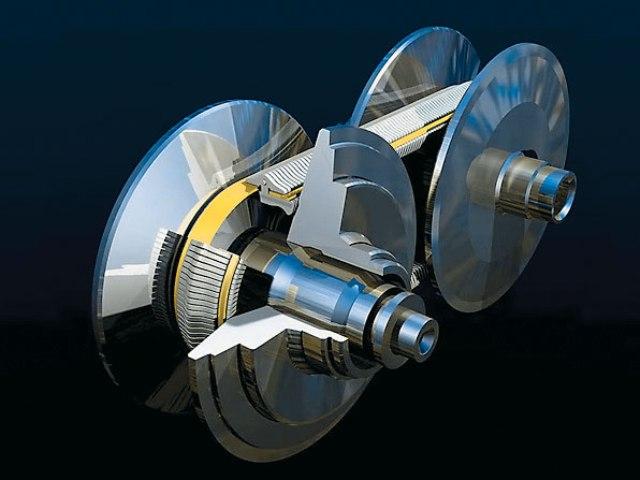

| Ведущий шкив | Состоит из двух конических дисков, один из которых подвижен. | Изменяет эффективный диаметр, на который намотан ремень, регулируя передаточное отношение. |
| Ведомый шкив | Аналогичен ведущему, но работает в противофазе. | Изменяет эффективный диаметр, на который намотан ремень, регулируя передаточное отношение. |
| Металлический ремень (или цепь) | Состоит из множества металлических пластин, соединенных между собой. | Передает крутящий момент от ведущего шкива к ведомому, скользя по их коническим поверхностям. |
| Гидравлическая система | Включает насос, клапаны и исполнительные механизмы. | Управляет положением подвижных дисков шкивов, изменяя передаточное отношение. |
| Электронный блок управления (ЭБУ) | Получает данные от различных датчиков (скорость, обороты двигателя, положение дроссельной заслонки и т.д.). | Анализирует данные и подает команды гидравлической системе для оптимального изменения передаточного отношения. |
| Планетарный редуктор (опционально) | Используется для обеспечения заднего хода и иногда для расширения диапазона передаточных чисел. | Обеспечивает изменение направления движения и/или дополнительное понижение/повышение передаточного отношения. |
| Блокировка гидротрансформатора (опционально) | Механизм, который напрямую соединяет двигатель с вариатором. | Устраняет потери мощности в гидротрансформаторе при определенных режимах движения, повышая эффективность. |
Интересные факты
Вот несколько интересных фактов о вариаторной коробке передач (КПП):
-
Бесступенчатая передача: Вариаторная КПП (CVT) обеспечивает бесступенчатую передачу, что означает, что она может плавно изменять передаточное отношение без фиксированных ступеней. Это позволяет двигателю работать в оптимальном диапазоне оборотов, что способствует повышению топливной эффективности и улучшению динамики разгона.
-
Использование конусных шкивов: Основной принцип работы вариатора основан на использовании двух конусных шкивов, которые могут изменять свое расстояние друг от друга. Когда один шкив сжимается, другой расширяется, что позволяет изменять передаточное отношение. Это обеспечивает более плавный переход между скоростями по сравнению с традиционными автоматическими или механическими коробками передач.
-
Применение в гибридных автомобилях: Вариаторные КПП часто используются в гибридных автомобилях, так как они позволяют эффективно сочетать работу бензинового двигателя и электромотора. Это позволяет добиться оптимального баланса между производительностью и экономией топлива, а также снижает уровень выбросов вредных веществ.
Принцип работы

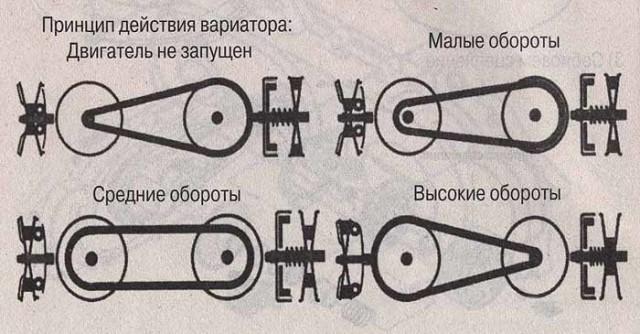

Рассмотрим принцип работы агрегата на примере наиболее распространенного типа — клиноременной трансмиссии. Из-за своей конструкции такая коробка передач не может обеспечить движение задним ходом. Для реализации реверса в данной КПП применяются дополнительные механизмы. В вариаторе (CVT) для движения «назад» используются планетарные редукторы, работающие по принципу автоматической коробки передач. Управление агрегатом осуществляется с помощью селекторного рычага.
Суть работы этого агрегата заключается в согласованном изменении диаметров ведущего и ведомого шкивов. Эти размеры регулируются специальным приводом в зависимости от режимов работы двигателя. Когда автомобиль начинает движение, ведущий шкив КПП имеет минимальный диаметр, а ведомый — максимальный. По мере разгона автомобиля, увеличивается количество оборотов двигателя, что приводит к увеличению диаметра первого шкива и уменьшению второго, в результате чего снижается передаточное число. Если автомобиль продолжает набирать скорость, агрегат поддерживает оптимальные обороты, что обеспечивает максимальную мощность и лучшую динамику.
Чтобы избежать проблем с агрегатом во время эксплуатации, следует:
- контролировать уровень масла в коробке и своевременно его заменять;
- в зимний период не нагружать коробку в начале движения, при буксировке и на сложных участках дороги;
- периодически проверять все разъемы и проводку на наличие повреждений;
- следить за работой датчиков — иногда сигнал о неисправности отображается на панели приборов;
- если во время движения возникли неполадки, необходимо осмотреть двигатель, свечи зажигания, систему питания и электрическую часть;
Ремонт таких автомобилей лучше доверять профессионалам, если у вас нет необходимых знаний и опыта.
Отзывы владельцев
Предлагаем вам ознакомиться с мнениями владельцев автомобилей, оснащенных вариатором (CVT).
| Плюсы | Минусы |
| Зимой я еще не испытывал свой CVT, но летом ездил по очень скользкой дороге (по грязи). У меня Honda Fit. Оказавшись передними колесами в грязной куче, я думал, что придется толкать машину. Но нет, никаких проблем с троганием — колеса просто не проскальзывают (не могу утверждать, как она поведет себя на льду). В режиме «S» автомобиль хорошо тормозит двигателем, а в режиме «D» торможение более плавное, он докатывается до светофора. Если сравнивать расход топлива с «автоматом» такого же объема (1,3 литра), то вариатор более экономичен — только велосипед может быть более выгодным. Мне кажется, что со временем CVT становится все более популярным, а ступенчатые автоматы — менее, и в итоге первые вытеснят вторые. | В автомобилях с вариатором есть одна особенность — в режиме «Drive» (D) при длительной езде без резких ускорений или торможений, авто постоянно находится на одном передаточном соотношении CVT. Это может привести к тому, что если вы решите резко ускориться и нажмете на газ в пол, то на секунду возникнет «задержка». Это электроника поднимает обороты двигателя до необходимых для разгона. |
| Я приобрел Mitsubishi с вариатором и тоже хочу оставить отзыв. Зимой никаких проблем не возникло — машина тянет отлично, связь с колесами просто замечательная. Все контролируется газом и рулем. Не вижу смысла в «механике», особенно если покупаешь новый автомобиль из салона, разве жалко добавить немного денег? Кажется, такие люди либо консерваторы, либо считают себя звездами «Форсажа». | Прошлой зимой я ездил на Honda Logo с CVT. Буксовал только когда пытался резко ускориться на светофоре, нажимая на газ в пол. Не могу утверждать, что так же будет на обычной АКПП, поэтому не знаю, связано ли это с вариатором. Автомобиль очень чувствителен к нажатию на газ, и я переживал, не «убил» ли я свой CVT? Привык плавно нажимать на газ, и машина ведет себя на дороге как надо. |
| Лично я не встречал более удачной коробки за свои 20 лет за рулем, у меня Subaru. Хочу отметить, что на CVT может быть небольшая задержка на старте, пока гидротрансформатор, заменяющий сцепление, не раскрутит двигатель до 2500 оборотов в минуту! Затем — бесконечный напор турбонагнетателя, что обеспечивает плавную езду без «зависаний» на оборотах. Что касается настроек системы, они меня тоже радуют. Особенно в режиме «Sport» (S) коробка дольше держит пониженную скорость, что обеспечивает непрерывную работу двигателя и не дает ему «скатиться» с максимального крутящего момента. | Если говорить о гидротрансформаторной коробке, то тут и думать нечего — CVT на порядок лучше. Особенно тем, что мгновенно реагирует во время движения, когда нужно резко ускориться. Единственное, что меня смущает на старых вариаторах — это слабый разгон с места. |
| Я тоже решил оставить отзыв. Долго выбирал между Toyota RAV4 и Honda CR-V. На последней, к сожалению, не удалось покататься, а на RAV4 ездил на самой «заряженной» модели с автоматической коробкой и двигателем 2,5. Мне машина понравилась, она быстро разгоняется и имеет полный привод. Но денег хватило только на RAV4 2,0 с CVT. Я переживал, что мотор будет слабым, протестировать не получилось — в городском автосалоне не было таких автомобилей для тест-драйва. В итоге решил взять RAV4 2,0 с вариатором на свой страх и риск. Катаюсь две недели и не могу нарадоваться. Мощность отличная, можно включить режим спортивной езды или экономии, сиденья удобные, все остальное тоже на высоте. Что хочу сказать о CVT — это потрясающая вещь! Двигатель практически неслышен, по трассе идет — огонь! Всем рекомендую! | |
| Если вам нравится ездить на автомобиле с АКПП, то как вам может не понравиться вариатор от Subaru? Я перепробовал и «автоматы», и «механику», и такая коробка передач, как на Subaru, мне просто в кайф. Неважно, где ездить — в пробках или по трассе. В пробках коробка сама не спешит разгонять авто, а при низких оборотах на высокой скорости двигатель практически неслышен, что обеспечивает экономию топлива и комфорт! | |
| Недавно я купил Nissan Primera на аукционе с вариатором. Разгон у нее довольно плавный, а на спуске она отлично тормозит двигателем. Кроме того, на CVT есть режим с 6 передачами, так что можно спокойно ехать — хочешь драйва — включай режим «автомат» и наслаждайся ездой. |
Как видно, отзывы о вариаторах разнообразны, и все зависит от предпочтений водителя и стиля его вождения. Хотя CVT пока не так распространены на наших дорогах, их популярность среди автолюбителей растет.
Читайте также:
Видео от Dr. Tube «Вариатор или бесступенчатая трансмиссия?»
В данном видео мы подробно изучаем, как функционируют коробки передач типа «CVT», а также их достоинства по сравнению с бесступенчатыми трансмиссиями. Мы также обсудим различия между этими системами и выясним, какую пользу могут принести такие КПП водителям.
Этот материал оказался для вас полезным? Возможно, вы владеете автомобилем с вариаторной коробкой передач? Поделитесь своим опытом с нашими читателями!
https://youtube.com/watch?v=46j6qxgA5uI
Преимущества вариаторной КПП
Вариаторная коробка передач (КПП) обладает рядом значительных преимуществ, которые делают её привлекательной для использования в современных автомобилях. Одним из основных достоинств вариатора является плавность хода. В отличие от традиционных автоматических или механических трансмиссий, вариатор обеспечивает бесступенчатую передачу мощности, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это приводит к более комфортному вождению, особенно в условиях городского трафика, где частые остановки и старты являются нормой.
Еще одним важным преимуществом вариаторной КПП является её высокая топливная эффективность. Благодаря возможности поддерживать двигатель на оптимальных оборотах, вариатор способствует снижению расхода топлива. Это особенно актуально для городских условий, где частые изменения скорости могут значительно увеличить расход горючего в традиционных трансмиссиях.
Вариатор также отличается меньшим весом по сравнению с традиционными автоматическими коробками передач. Это связано с отсутствием сложных механических компонентов, таких как планетарные редукторы, что позволяет снизить общий вес автомобиля и, как следствие, улучшить его динамические характеристики.
Кроме того, вариаторная КПП обеспечивает более высокую производительность и отзывчивость. Водитель может мгновенно получить необходимую мощность без задержек, что особенно важно при обгонах или резком ускорении. Это делает вождение более динамичным и приятным.
Не стоит забывать и о простоте эксплуатации вариатора. В большинстве случаев водителю не нужно беспокоиться о переключении передач, что упрощает процесс вождения, особенно для начинающих автомобилистов. Вариаторные трансмиссии также требуют меньше обслуживания, так как в них отсутствуют сцепления и другие механические элементы, подверженные износу.
Однако, несмотря на все перечисленные преимущества, вариаторные КПП имеют и свои недостатки, такие как ограниченная мощность для высокопроизводительных автомобилей и специфические ощущения при вождении, которые могут не понравиться всем водителям. Тем не менее, для большинства пользователей вариаторная коробка передач представляет собой оптимальный выбор, обеспечивая комфорт, экономию топлива и простоту в эксплуатации.
Недостатки вариаторной КПП
Несмотря на множество преимуществ, вариаторные коробки передач (КПП) имеют и свои недостатки, которые могут повлиять на выбор автомобиля с таким типом трансмиссии. Рассмотрим основные из них.
1. Ограниченная мощность и крутящий момент: Вариаторные КПП, как правило, имеют ограничения по передаваемой мощности и крутящему моменту. Это связано с конструктивными особенностями, которые не позволяют им справляться с высокими нагрузками, характерными для мощных двигателей. Поэтому автомобили с вариатором чаще всего оснащаются моторами средней мощности.
2. Высокая стоимость ремонта и обслуживания: Вариаторные трансмиссии могут быть более дорогими в обслуживании и ремонте по сравнению с традиционными автоматическими или механическими КПП. Это связано с их сложной конструкцией и использованием специализированных материалов, что делает запчасти и услуги по ремонту менее доступными.
3. Неприятные звуки и ощущения: Водители, привыкшие к традиционным трансмиссиям, могут заметить, что вариаторные КПП иногда создают необычные звуки или ощущения при ускорении. Это связано с тем, что вариатор работает по принципу изменения передаточного отношения без переключения передач, что может вызывать эффект «визга» двигателя при резком ускорении.
4. Непредсказуемость в некоторых ситуациях: Вариатор может вести себя непредсказуемо в условиях интенсивного вождения, например, при резком старте или обгоне. В таких ситуациях может возникнуть задержка в отклике на нажатие акселератора, что может быть неприятно для водителя, ожидающего мгновенной реакции.
5. Ограниченные возможности для тюнинга: Для автолюбителей, заинтересованных в тюнинге и повышении производительности своего автомобиля, вариатор может стать ограничением. В отличие от механических КПП, которые можно легко модифицировать, вариаторы имеют более строгие ограничения по настройкам и улучшениям.
6. Чувствительность к перегреву: Вариаторные КПП могут быть более чувствительными к перегреву, особенно при агрессивной эксплуатации. Перегрев может привести к повреждению трансмиссии и, как следствие, к дорогостоящему ремонту. Поэтому важно следить за состоянием системы охлаждения и избегать перегрузок.
В заключение, несмотря на свои недостатки, вариаторные КПП продолжают пользоваться популярностью благодаря своей экономичности и плавности хода. Однако потенциальные покупатели должны учитывать указанные недостатки при выборе автомобиля с вариаторной трансмиссией.
Сравнение с другими типами трансмиссий
Вариаторная коробка передач (КПП) представляет собой уникальный тип трансмиссии, который отличается от традиционных автоматических и механических коробок. Основное отличие вариатора заключается в отсутствии фиксированных передач, что позволяет плавно изменять передаточное отношение в зависимости от условий движения и нагрузки на двигатель.
Сравнивая вариатор с механическими трансмиссиями, можно отметить, что последние имеют ограниченное количество передач, что требует от водителя переключения между ними. Это может приводить к потерям мощности и снижению комфорта при вождении. Вариатор, в свою очередь, обеспечивает непрерывное изменение передаточного отношения, что позволяет двигателю работать в оптимальном диапазоне оборотов, улучшая динамику разгона и экономию топлива.
Автоматические трансмиссии, хотя и предлагают более удобное управление, также имеют свои недостатки. Они используют планетарные передачи, которые могут быть менее эффективными в плане передачи мощности по сравнению с вариатором. Вариаторная КПП, благодаря своей конструкции, минимизирует потери энергии, что делает её более экономичной, особенно в городских условиях, где частые остановки и старты требуют высокой эффективности.
Сравнение вариатора с роботизированными трансмиссиями (роботами) также показывает преимущества вариатора. Роботизированные КПП, хотя и предлагают быстрое переключение передач, могут испытывать задержки при переключении, что негативно сказывается на комфорте вождения. Вариатор, благодаря своей бесступенчатой природе, обеспечивает мгновенное изменение передаточного отношения без каких-либо задержек, что делает процесс вождения более плавным и предсказуемым.
Однако стоит отметить, что вариаторные трансмиссии имеют свои недостатки. Например, они могут быть менее надежными при высоких нагрузках и не всегда подходят для спортивных автомобилей, где требуется быстрая реакция и высокая мощность. В то же время, механические и автоматические трансмиссии могут предложить более высокую прочность и долговечность в сложных условиях эксплуатации.
В заключение, вариаторная КПП представляет собой интересный и эффективный вариант трансмиссии, который имеет свои уникальные преимущества и недостатки по сравнению с другими типами коробок передач. Выбор между ними зависит от предпочтений водителя, условий эксплуатации и требований к автомобилю.
