Вариаторные коробки передач, такие как CVT и CVT XTRONIC, становятся популярными в автопроме благодаря плавному и эффективному переключению передач. В этой статье мы рассмотрим, что такое вариаторная коробка передач, ее преимущества и особенности системы CVT XTRONIC. Также предоставим фотообзор и отзывы владельцев, чтобы показать, как эти технологии влияют на комфорт и производительность автомобиля. Статья будет полезна как потенциальным покупателям, так и тем, кто хочет углубить свои знания о современных трансмиссиях.

Обзор КПП CVT

Вариатор CVT можно рассматривать как современную интерпретацию традиционной механической коробки передач. В отличие от «механики», где переключение осуществляется с помощью шестерён и сцепления, вариатор CVT изменяет передаточное число без использования зацепляющихся элементов. При этом, как и автоматическая трансмиссия, вариатор CVT имеет полностью автоматизированный механизм. Тем не менее, принцип его работы существенно отличается от «автомата».

В сфере автомобилестроения чаще всего применяются два типа бесступенчатых коробок передач: тороидальные и клиноременные вариаторы CVT. Наибольшую популярность приобрёл клиноременный принцип, однако у него есть свои достоинства и недостатки.

Давайте подробнее рассмотрим оба типа бесступенчатых трансмиссий.

Правда о ВАРИАТОРЕ на примере Nissan Qashqai// Мифы о CVT Jatco!

Тороидальный

Тороидальные трансмиссии менее распространены в современных автомобилях по сравнению с клиноременными. Эти устройства устанавливаются преимущественно на заднеприводные и полноприводные автомобили с продольно расположенными двигателями. Принцип работы тороидального вариатора отличается простотой и оригинальностью.

В конструкцию тороидального вариатора входят два диска: ведущий и ведомый, между которыми размещены ролики. В процессе работы ролики вращаются вокруг одной горизонтальной оси и одновременно перемещаются относительно другой вертикальной оси. Эти движения позволяют роликам изменять направление работы, контактируя с различными участками дисков.

При перемещении роликов вдоль вертикальной оси происходит изменение передаточного числа, а благодаря трению между роликами и дисками осуществляется передача крутящего момента. Когда ролики соприкасаются с ободом ведущего диска, скорость увеличивается, а крутящий момент уменьшается — это соответствует высшей передаче. В случае, если ролики касаются края ведомого диска, скорость снижается, а крутящий момент возрастает, что соответствует низшей передаче. Таким образом, тороидальный вариатор способен обеспечить практически бесконечное количество «передач».

Что касается надежности, то тороидальный вариатор CVT благодаря своей конструкции превосходит клиноременные аналоги. Однако стоит отметить, что он не подлежит ремонту. Найти запасные части для замены крайне сложно, и в случае серьезных поломок в сервисном центре, скорее всего, предложат заменить весь вариатор.

Интересные факты

Вот несколько интересных фактов о вариаторных коробках передач CVT и CVT XTRONIC:

1. Бесступенчатая передача: Вариаторные коробки передач CVT (Continuously Variable Transmission) обеспечивают плавный переход между передаточными числами без фиксированных ступеней. Это позволяет двигателю работать в оптимальном диапазоне оборотов, что способствует повышению топливной экономичности и улучшению динамики разгона.

2. Технология XTRONIC: CVT XTRONIC — это усовершенствованная версия вариаторной трансмиссии, разработанная компанией Nissan. Она включает в себя дополнительные функции, такие как адаптивное управление, которое позволяет системе автоматически подстраиваться под стиль вождения водителя и дорожные условия, обеспечивая более отзывчивую и эффективную работу.

3. Преимущества и недостатки: Хотя вариаторные КПП, такие как CVT и CVT XTRONIC, предлагают множество преимуществ, таких как плавность хода и экономия топлива, они также имеют свои недостатки. Например, некоторые водители отмечают, что вариаторы могут создавать ощущение «провала» при резком ускорении, а также могут быть менее надежными по сравнению с традиционными автоматическими трансмиссиями, особенно при агрессивном вождении.

CVT на Nissan | Мифы, надежность, что нельзя делать на вариаторе

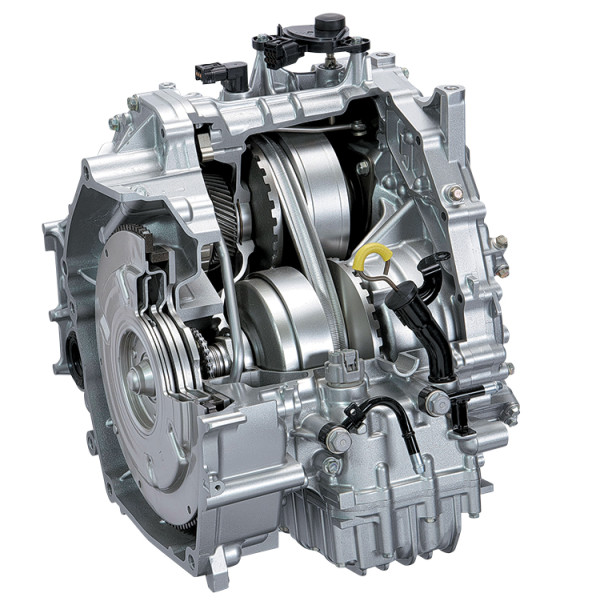

Клиноременный

Клиноременные вариаторы чаще всего устанавливаются на переднеприводные автомобили. Основой их функционирования служат две пары конических дисков и металлический ремень, который состоит из нескольких пакетов металлических лент (количество лент в каждом пакете может варьироваться от 9 до 12). Эти ленты соединяются между собой специальными элементами, напоминающими бабочку.

Каждая пара дисков включает в себя стационарный и подвижный диск, что делает их шкивами. Каждый шкив соединен с соответствующим валом. Принцип работы системы можно описать следующим образом:

1. Первичный вал передает крутящий момент от двигателя к ведущему шкиву через гидротрансформатор.
2. В гидротрансформаторе усилие передается, когда насосное колесо подает гидравлическое масло на турбинное колесо, связанное с первичным валом.
3. Крутящий момент передается с ведущего шкива на ведомый через металлический ремень, который соединен со вторичным валом.
4. Передача момента на вторичный вал, необходимого для движения автомобиля вперед, осуществляется с помощью планетарного редуктора с дисковым сцеплением.
5. Для движения назад активируется дисковый тормоз, который также выполняет функцию реверсивного механизма (механизм задней передачи).
6. Затем промежуточный вал передает крутящий момент дифференциалу, который равномерно распределяет усилия на каждую из полуосей.

Такое взаимодействие всех процессов приводит к движению колес.

Скорость автомобиля регулируется изменением диаметров обоих шкивов. В начале движения и при наборе скорости диаметр ведущего шкива минимален. Изменение диаметра происходит за счет перемещения дисков шкива. При минимальном диаметре диски сжаты до предела, а когда они максимально разжаты, шкив достигает наибольшего диаметра.

Таким образом, при низкой скорости диаметр ведущего шкива минимален, а ведомого — максимален. При максимальной скорости, наоборот, ведущий шкив имеет максимальный диаметр, а ведомый — минимальный.

Регулировка скорости осуществляется за счет согласованного изменения диаметров обоих шкивов. Благодаря разнообразию доступных диаметров, количество «передач» может быть практически неограниченным. Принцип работы этих бесступенчатых трансмиссий имеет как свои преимущества, так и недостатки.

Плюсы

• дальнейшее уменьшение расхода топлива;
• существенно пониженный уровень шума, даже при низких оборотах;
• благодаря обновленной конструкции срок службы устройства значительно увеличился;
• стабильная работа и отличная динамика.

Минусы

• невозможность ремонта, в сервисных центрах Ниссан осуществляется замена исключительно целыми блоками;
• пробуксовка на снежных и скользких покрытиях.

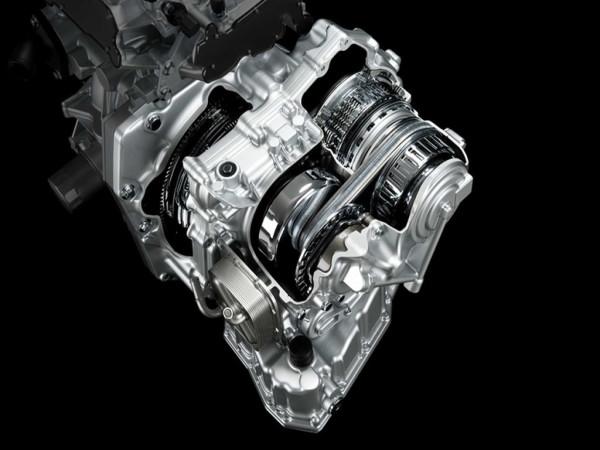

Обзор CVT XTRONIC

Разработка компании «Nissan» включает в себя множество моделей, которые оснащены усовершенствованным клиноременным вариатором. Эта трансмиссия претерпела изменения в конструкции шкивов и передаточного ремня. Шкивы стали значительно тоньше, а ремень получил алюминиевую основу, что привело к снижению его гибкости.

Вариатор CVT Xtronic отличается повышенной надёжностью благодаря новому, более компактному масляному насосу. Это решение помогает уменьшить давление, возникающее между ремнем и шкивами. Внедрённая система Adaptive Shift Control позволяет адаптировать бесступенчатую трансмиссию под различные условия, обеспечивая комфортное управление автомобилем на любых дорогах.

По сравнению с предыдущей моделью, вариатор CVT Xtronic стал на 10% меньше и на 13% легче. При этом потери на внутреннее трение снизились на целых 30%. Xtronic также получил дополнительную планетарную передачу, что стало новшеством в данной области и позволило увеличить передаточное число до 7.3 к 1 по сравнению с традиционными вариаторами.

Одной из ключевых особенностей вариатора CVT Xtronic является его способность адаптироваться к двигателям с повышенной мощностью. Учитывая современные тенденции и инновации, эта бесступенчатая трансмиссия имеет большие перспективы на будущее.

Отзывы об CVT и CVT XTRONIC

В общем, владельцы автомобилей с вариатором CVT и CVT Xtronic оставляют отзывы, которые имеют схожий характер. Пользователи отмечают как положительные, так и отрицательные стороны обеих трансмиссий.

Видео «Обоз CVT Xtronic Nissan»

В этом видео вы сможете увидеть, как функционирует трансмиссия CVT Xtronic и какие у нее есть преимущества.

В данной статье подробно рассмотрены особенности бесступенчатой трансмиссии и CVT Xtronic, а также их достоинства и недостатки. Если вам чего-то не хватает или у вас есть предложения, делитесь своим мнением в комментариях.

XTRONIC CVT de NISSAN

Сравнение с традиционными автоматическими КПП

В последние десятилетия вариаторные коробки передач (КПП) получили широкое распространение благодаря своей способности обеспечивать плавное и эффективное переключение передач. В отличие от традиционных автоматических КПП, которые используют фиксированные передачи, вариаторы работают на основе бесступенчатой передачи, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это приводит к улучшению топливной экономичности и повышению комфорта при вождении.

Традиционные автоматические КПП, как правило, используют набор фиксированных передач, которые переключаются с помощью гидравлической системы. Это может привести к заметным задержкам при переключении, особенно при резком ускорении. Вариаторные КПП, такие как CVT и CVT XTRONIC, используют систему ремней и шкивов, что позволяет им бесшумно и плавно изменять передаточное отношение в зависимости от условий движения. Это обеспечивает более быстрое реагирование на команды водителя и более плавное ускорение.

Одним из основных преимуществ вариаторных КПП является их способность поддерживать двигатель в оптимальном диапазоне оборотов, что значительно улучшает топливную экономичность. В традиционных автоматических КПП двигатель может работать на менее эффективных оборотах во время переключения, что приводит к увеличению расхода топлива. Вариаторы, в свою очередь, могут поддерживать двигатель на наиболее эффективной скорости, что особенно заметно при движении на высоких скоростях или в условиях городского трафика.

Однако, несмотря на свои преимущества, вариаторные КПП также имеют свои недостатки. Одним из них является отсутствие четких переключений передач, что может не понравиться водителям, привыкшим к традиционным автоматам. Некоторые водители отмечают, что вариаторы могут создавать ощущение «провала» при ускорении, когда двигатель работает на высоких оборотах, но скорость автомобиля не увеличивается пропорционально. Это связано с тем, что вариаторы не имеют фиксированных передач и могут «бежать» на высоких оборотах, не увеличивая скорость так быстро, как это происходит в традиционных автоматах.

Кроме того, вариаторные КПП могут быть более чувствительными к перегрузкам и требуют более тщательного обслуживания. В то время как традиционные автоматические КПП могут быть более устойчивыми к жестким условиям эксплуатации, вариаторы могут быстрее изнашиваться при неправильной эксплуатации или недостаточном обслуживании. Это может привести к более высоким затратам на ремонт и обслуживание в долгосрочной перспективе.

В заключение, вариаторные КПП, такие как CVT и CVT XTRONIC, предлагают ряд преимуществ по сравнению с традиционными автоматическими КПП, включая лучшую топливную экономичность и более плавное ускорение. Однако они также имеют свои недостатки, которые могут повлиять на выбор водителя. При выборе между вариатором и традиционным автоматом важно учитывать личные предпочтения, стиль вождения и условия эксплуатации автомобиля.

Технические характеристики и особенности конструкции

Вариаторные коробки передач (КПП) CVT (Continuously Variable Transmission) и CVT XTRONIC представляют собой современные решения в области трансмиссий, обеспечивающие плавное изменение передаточного отношения без традиционных ступеней переключения. Эти системы отличаются высокой эффективностью и комфортом в эксплуатации, что делает их популярными в автомобилях различных классов.

Основной особенностью конструкции вариаторных КПП является использование системы, состоящей из двух конусов и ремня или цепи, которые обеспечивают бесступенчатую передачу мощности. В отличие от традиционных автоматических трансмиссий, где переключение происходит между фиксированными передачами, вариаторные КПП способны изменять передаточное отношение в зависимости от условий движения, что позволяет оптимизировать работу двигателя и снизить расход топлива.

Технические характеристики вариаторных КПП включают в себя:

• Передаточное отношение: Вариаторные КПП могут обеспечивать широкий диапазон передаточных отношений, что позволяет двигателю работать в оптимальном диапазоне оборотов, повышая его эффективность.
• Масса и размеры: Вариаторы, как правило, легче и компактнее традиционных автоматов, что способствует снижению общей массы автомобиля и улучшению его динамических характеристик.
• Эффективность: Вариаторные КПП обеспечивают более высокую топливную эффективность благодаря возможности поддерживать двигатель в оптимальном диапазоне оборотов, что особенно важно в условиях городского движения.
• Устойчивость к перегрузкам: Современные вариаторы, такие как CVT XTRONIC, разработаны с учетом повышения прочности и долговечности, что позволяет им справляться с высокими нагрузками и обеспечивать надежную работу в различных условиях.

Что касается особенностей конструкции, то вариаторные КПП CVT XTRONIC, разработанные компанией Nissan, включают в себя ряд инновационных решений. Например, система XTRONIC использует усовершенствованный ремень, который обеспечивает более надежное сцепление и уменьшает вероятность проскальзывания. Также в конструкции предусмотрены специальные датчики и электронные блоки управления, которые позволяют более точно регулировать работу трансмиссии в зависимости от стиля вождения и дорожных условий.

Кроме того, вариаторные КПП оснащены системами, которые помогают снизить шум и вибрации, что значительно повышает комфорт при вождении. Вариаторы также могут быть интегрированы с системами рекуперации энергии, что дополнительно улучшает их эффективность и снижает расход топлива.

Таким образом, вариаторные КПП CVT и CVT XTRONIC представляют собой высокотехнологичные решения, которые обеспечивают плавность хода, экономию топлива и комфорт в эксплуатации, что делает их привлекательными для современных автомобилистов.

Будущее вариаторных КПП: тенденции и инновации

В последние годы вариаторные коробки передач (КПП), такие как CVT и CVT XTRONIC, становятся все более популярными благодаря своей способности обеспечивать плавное и эффективное переключение передач. Однако, с учетом стремительного развития технологий, будущее вариаторных КПП обещает быть еще более захватывающим. Рассмотрим ключевые тенденции и инновации, которые могут изменить облик вариаторных трансмиссий в ближайшие годы.

1. Увеличение эффективности и экономии топлива

Одной из главных задач производителей является повышение топливной эффективности вариаторных КПП. Современные разработки направлены на улучшение коэффициента полезного действия трансмиссий, что позволит автомобилям с CVT и CVT XTRONIC достигать лучших показателей расхода топлива. Использование новых материалов и технологий, таких как легкие сплавы и улучшенные смазочные жидкости, способствует снижению трения и увеличению долговечности трансмиссий.

2. Интеграция с гибридными и электрическими системами

С ростом популярности гибридных и электрических автомобилей вариаторные КПП начинают адаптироваться к новым требованиям. Инженеры разрабатывают системы, которые могут эффективно работать в паре с электродвигателями, обеспечивая оптимальное распределение мощности и улучшая динамические характеристики автомобиля. Это открывает новые горизонты для применения вариаторов в электромобилях, где плавность хода и эффективность являются критически важными.

3. Умные технологии и автоматизация

Современные вариаторные КПП все чаще оснащаются интеллектуальными системами управления, которые позволяют адаптировать поведение трансмиссии в зависимости от стиля вождения и дорожных условий. Такие системы могут анализировать данные о скорости, нагрузке и даже манере вождения водителя, чтобы оптимизировать переключение передач и повысить комфорт. В будущем можно ожидать еще более продвинутых алгоритмов, использующих искусственный интеллект для улучшения производительности.

4. Устойчивость и экологичность

С учетом глобальных тенденций к устойчивому развитию производители вариаторных КПП также обращают внимание на экологические аспекты. Разработка более экологически чистых материалов и технологий производства, а также снижение выбросов углекислого газа в процессе эксплуатации трансмиссий становятся приоритетами. Это может включать в себя использование переработанных материалов и внедрение технологий, снижающих негативное воздействие на окружающую среду.

5. Повышение надежности и долговечности

Надежность вариаторных КПП остается важным аспектом, и производители продолжают работать над улучшением долговечности своих трансмиссий. Это включает в себя более тщательное тестирование компонентов, использование новых технологий для повышения прочности и снижение вероятности поломок. В будущем можно ожидать появления вариаторов, которые смогут работать без значительных ремонтов на протяжении более длительного времени.

Таким образом, будущее вариаторных КПП выглядит многообещающим. С учетом текущих тенденций и инноваций, можно ожидать, что вариаторы будут продолжать развиваться, предлагая водителям все более эффективные, надежные и экологически чистые решения для их автомобилей. Это позволит не только улучшить характеристики транспортных средств, но и сделать их более доступными и удобными для повседневного использования.
