Спидометр — важный элемент автомобиля, позволяющий контролировать скорость и избегать штрафов. Однако он может выйти из строя, что приводит к неправильным показаниям или полной неработоспособности. В этой статье рассмотрим основные причины неисправности спидометра на ВАЗ 2109 и предоставим пошаговую инструкцию по проверке и замене тросика и привода спидометра. Эта информация поможет владельцам автомобилей самостоятельно устранить проблему и восстановить работоспособность спидометра.

Причины неисправности спидометра

Механизм, отвечающий за измерение скорости на ВАЗ 2109, довольно прост: на валу коробки передач установлена шестерня, которая вращает тросик, соединенный с индикатором скорости на панели приборов. Стрелка на шкале отображает скорость движения автомобиля и пройденное расстояние.

Если спидометр на ВАЗ 2109 не функционирует, необходимо определить причину неисправности:

• неисправен привод спидометра ВАЗ 2109;
• тросик оборвался;
• сам прибор вышел из строя.

Дергается спидометр и издает звук. Решение проблемы ВАЗ 2109

Проверка механизма на работоспособность

Признаки неисправности:

• цифры на циферблате расположены неровно или не реагируют на движение;
• при изменении скорости на счетчике отображаются неправильные данные;
• стрелка на шкале остается неподвижной во время движения автомобиля.

Чтобы точно выяснить причину неисправности счетчика, лучше всего установить автомобиль на подъемник или в смотровую яму. Диагностику можно провести с помощью помощника. Для этого необходимо открутить гайку, фиксирующую трос спидометра. Один человек должен крутить трос, находясь под автомобилем, в то время как другой следит за показаниями шкалы в салоне. Если стрелка начинает колебаться при вращении тросика, это указывает на исправность как троса, так и счетчика.

Интересные факты

Вот несколько интересных фактов, связанных с устранением поломок спидометра на ВАЗ 2109:

1. Принцип работы спидометра: Спидометр на ВАЗ 2109 работает на основе механического привода, который соединен с трансмиссией автомобиля. При вращении колес, тросик спидометра передает вращение на стрелку, что позволяет водителю видеть скорость. Если тросик поврежден или изношен, это может привести к неправильным показаниям или полной остановке стрелки.

2. Частые причины поломок: Одной из самых распространенных причин неисправности спидометра является износ тросика, который может быть вызван недостаточной смазкой или механическими повреждениями. Также стоит проверить соединения на предмет коррозии или загрязнений, которые могут препятствовать нормальной работе привода.

3. Замена тросика: Замена тросика спидометра на ВАЗ 2109 — это относительно простая процедура, которую можно выполнить самостоятельно. Для этого потребуется лишь несколько инструментов, таких как ключи и отвертки. Важно правильно установить новый тросик, чтобы избежать его перекручивания и обеспечить плавную работу спидометра.

Инструкция по устранению неисправностей спидометра

После того как вы выяснили, что именно вышло из строя, следует демонтировать неисправный элемент и либо заменить его, либо отремонтировать.

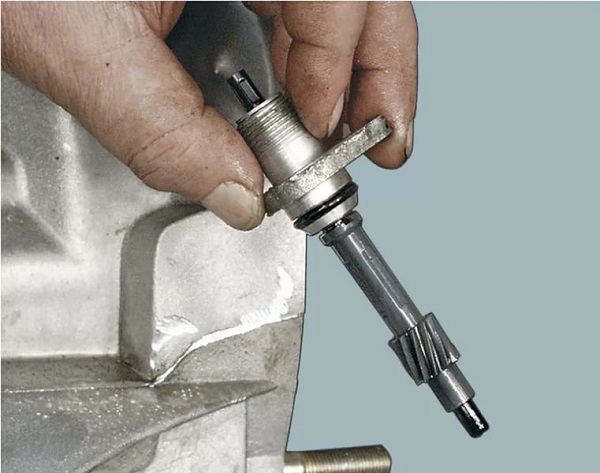

Ремонт и замена привода

Износ шестерен является основной причиной неисправности привода. Удобнее всего проводить ремонтные работы на смотровой яме или подъемнике.

Процесс замены привода спидометра на ВАЗ 2109 можно выполнить по следующему алгоритму:

1. Для откручивания болта, который крепит коробку передач и корпус привода, используйте торцевой ключ.
2. После того как болт будет выкручен, аккуратно подденьте корпус отверткой и снимите его.
3. Далее удалите старые шестерни и установите новые.

При замене шестерен важно обратить внимание на количество зубьев. Оно должно совпадать с количеством зубьев на старых шестернях, иначе на приборной панели может отображаться неверная информация. При снятии корпуса стоит внимательно его осмотреть. Если вы заметите следы масла, необходимо заменить уплотнительные кольца. Перед установкой всех деталей на место рекомендуется тщательно промыть их керосином. Сборка производится в обратном порядке (автор видео — Владимир Солохин).

https://youtube.com/watch?v=rJC6eudWRLA

Замена троса

Замена тросика спидометра на автомобилях ВАЗ – это достаточно простая задача.

Процесс включает в себя следующие шаги:

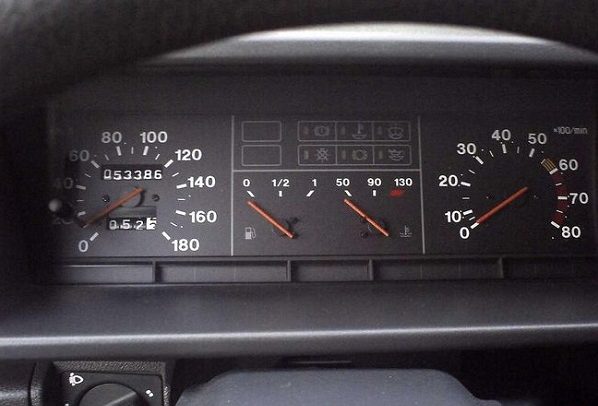

1. Для доступа к измерительным приборам необходимо снять приборную панель, открутив соответствующие крепежные элементы.
2. При замене механизма следует отключить проводку от старого устройства и подключить её к новому. С помощью плоскогубцев открутите гайку, фиксирующую тросик, и прикрепите его к новому указателю.
3. После этого установите счетчик на место и соберите приборную панель обратно.
4. При замене троса его нужно сначала отсоединить от редуктора. Для этого открутите прижимную гайку, после чего можно будет отсоединить трос.
5. Аналогично, трос откручивается от указателя скорости. В этом случае гайка располагается с обратной стороны.
6. Гайка имеет проушину, к которой следует привязать прочную нить или мягкую проволоку.
7. Затем аккуратно вытяните трос, оставляя конец нити внутри салона.
8. Далее отвяжите нить от старого троса, привяжите её к новому и втяните в салон. Если проушины нет, нить можно привязать непосредственно к гайке.
9. При установке нового троса рекомендуется смазать его от редуктора до середины с использованием смазки типа Литол или Шрус. Это поможет продлить срок службы изделия и предотвратит его износ в местах сгибов.

В случае поломки указателя скорости лучше всего заменить весь прибор в сборе.

Фотогалерея «Замена тросика»

Замена привода и тросика спидометра доступна даже для новичков в мире автомобилей. Это позволит не только сэкономить средства на услугах автосервиса, но и приобрести полезный опыт в ремонте автомобилей.

Видео «Замена троса указателя скорости»

В данном видео демонстрируется процесс снятия низкой приборной панели и замены троса на автомобиле ВАЗ 2109. Автор ролика — канал «Ремонт Двигателя! И интересное!».

https://youtube.com/watch?v=0xa-YoY8QUM

Проверка электрических соединений

Перед тем как приступить к ремонту спидометра на ВАЗ 2109, важно убедиться, что проблема не связана с электрическими соединениями. Неправильные или поврежденные соединения могут привести к некорректной работе спидометра, и их проверка должна быть первым шагом в диагностике.

Для начала необходимо подготовить инструменты: мультиметр, отвертки и, возможно, паяльник. Также стоит запастись изолентой и термоусадочными трубками для последующей изоляции соединений.

1. Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования.

2. Доступ к спидометру: Снимите панель приборов, чтобы получить доступ к спидометру и его электрическим соединениям. Для этого аккуратно открутите винты, удерживающие панель, и отсоедините разъемы.

3. Проверка разъемов: Осмотрите разъемы на наличие коррозии, повреждений или загрязнений. Если вы заметили окисление, аккуратно очистите контакты с помощью специального средства для очистки контактов или мелкой наждачной бумаги.

4. Измерение напряжения: С помощью мультиметра проверьте наличие напряжения на контактах спидометра. Включите зажигание и измерьте напряжение на входных контактах. Оно должно быть в пределах 12-14 В. Если напряжение отсутствует, проверьте проводку и предохранители, отвечающие за работу спидометра.

5. Проверка целостности проводов: Используя мультиметр, проверьте целостность проводов, идущих к спидометру. Для этого переключите мультиметр в режим измерения сопротивления и проверьте каждый провод на наличие обрывов. Если вы обнаружите поврежденный провод, его необходимо заменить или восстановить.

6. Проверка датчика скорости: Если все соединения в порядке, следующим шагом будет проверка датчика скорости. Он может находиться на коробке передач. Отсоедините его и проверьте, не повреждены ли контакты. Также можно проверить его работоспособность, подключив его к мультиметру и прокручивая колесо автомобиля. Если датчик не выдает сигнал, его следует заменить.

7. Сборка и тестирование: После завершения всех проверок и устранения выявленных проблем, соберите панель приборов обратно на место, подключите аккумулятор и протестируйте работу спидометра. Убедитесь, что он показывает правильную скорость и реагирует на изменения.

Если после всех проверок спидометр по-прежнему не работает, возможно, проблема кроется в самом механизме спидометра или приводе, и потребуется дальнейшая диагностика и ремонт.

Обслуживание и смазка троса спидометра

Трос спидометра представляет собой гибкий металлический кабель, который передает вращение от коробки передач к спидометру. Со временем трос может изнашиваться, что приводит к его заклиниванию или поломке. Поэтому регулярная проверка и смазка троса помогут продлить его срок службы.

Проверка состояния троса

Перед тем как приступить к смазке, необходимо проверить состояние троса. Для этого:

• Отключите трос от спидометра и коробки передач.
• Осмотрите трос на наличие видимых повреждений, таких как трещины, изломы или коррозия.
• Проверьте, как легко трос вращается в своем кожухе. Если он заедает, это может быть признаком необходимости замены.

Смазка троса

Если трос находится в удовлетворительном состоянии, его можно смазать. Для этого вам понадобятся:

• Специальная смазка для тросов (можно использовать графитовую смазку или силиконовую).
• Чистая тряпка для удаления старой смазки и грязи.

Процесс смазки троса включает следующие шаги:

1. Очистите трос от старой смазки и грязи с помощью тряпки.
2. Нанесите смазку на конец троса и аккуратно прокачайте его в кожух, чтобы смазка равномерно распределилась по всей длине.
3. После смазки убедитесь, что трос свободно вращается в кожухе.

Установка троса

После смазки трос необходимо установить обратно на место. Убедитесь, что он правильно зафиксирован как на спидометре, так и на коробке передач. Проверьте, чтобы не было перекручиваний и натяжений, которые могут привести к его повреждению.

Регулярность обслуживания

Рекомендуется проводить проверку и смазку троса спидометра каждые 10 000 километров пробега или при возникновении первых признаков неисправности. Это поможет избежать более серьезных поломок и обеспечит точность показаний спидометра.

Соблюдение этих простых рекомендаций позволит вам поддерживать трос спидометра в исправном состоянии и избежать ненужных затрат на его замену.

Советы по профилактике поломок спидометра

Чтобы избежать поломок спидометра на ВАЗ 2109, важно следовать нескольким простым, но эффективным рекомендациям по профилактике. Эти советы помогут вам продлить срок службы спидометра и избежать ненужных затрат на его ремонт.

Регулярная проверка троса спидометра. Один из основных компонентов спидометра — это трос, который передает информацию о скорости от коробки передач к приборной панели. Регулярно проверяйте состояние троса: он не должен иметь трещин, изломов или других повреждений. Если трос изношен, его лучше заменить, чтобы избежать дальнейших проблем.

Смазка троса. Для обеспечения плавной работы троса спидометра рекомендуется периодически смазывать его. Используйте специальную смазку для тросов или легкое моторное масло. Наносите смазку на трос, когда он снят с автомобиля, чтобы избежать загрязнения других компонентов.

Проверка соединений. Убедитесь, что все соединения троса и приводного механизма надежно закреплены. Ослабленные или поврежденные соединения могут привести к неправильной работе спидометра. Если вы заметили, что соединения ослаблены, подтяните их или замените при необходимости.

Избегайте перегрузок. Не перегружайте автомобиль, так как это может негативно сказаться на работе спидометра и других систем. Следите за техническими характеристиками вашего автомобиля и не превышайте допустимые нагрузки.

Регулярное техническое обслуживание. Проводите регулярное техническое обслуживание автомобиля, включая проверку системы спидометра. Это поможет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные поломки.

Использование качественных запчастей. При замене троса или других компонентов спидометра старайтесь использовать только качественные запчасти от проверенных производителей. Это поможет избежать повторных поломок и обеспечит надежную работу системы.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск поломок спидометра на вашем ВАЗ 2109 и обеспечить его бесперебойную работу на протяжении долгого времени.
