Сажевый фильтр — ключевой элемент дизельного двигателя, который снижает выбросы вредных веществ и поддерживает эффективность работы мотора. Со временем он может засоряться, что приводит к снижению мощности и увеличению расхода топлива. В статье рассмотрим, стоит ли удалять сажевый фильтр, а также способы его очистки и замены: промывку, прожиг и самостоятельную чистку. Эта информация поможет владельцам дизельных автомобилей принять обоснованное решение и решить проблемы с сажевым фильтром.

Устройство сажевого фильтра и принцип его действия

Конструктивно сажевый фильтр представляет собой контейнер, выполненный из нержавеющей стали. Этот элемент устанавливается в выпускной системе на небольшом расстоянии от турбокомпрессора, что позволяет поддерживать высокую температуру газов. В одном корпусе с фильтром находится нейтрализатор газов окислительного типа. Сначала поток газов проходит через нейтрализатор, а затем попадает в фильтр.

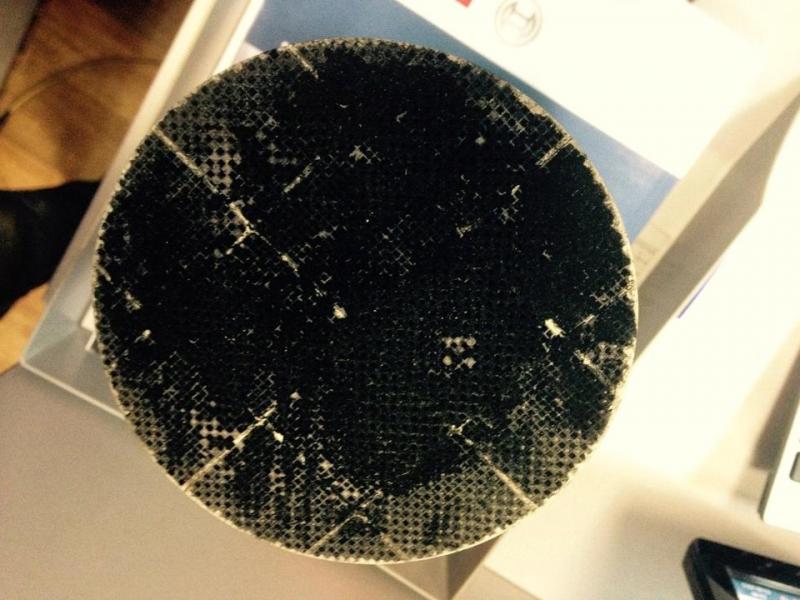

Внутреннее пространство фильтра заполнено сотовым керамическим элементом (карбид кремния), который имеет каталитическое покрытие. Керамика используется благодаря своей способности выдерживать высокие температуры. Соты располагаются параллельно и чередуются, перекрываясь с одной и с другой стороны. Это обеспечивает прохождение газов через пористые стенки каналов, покрытых катализатором, что позволяет эффективно фильтровать частицы сажи.

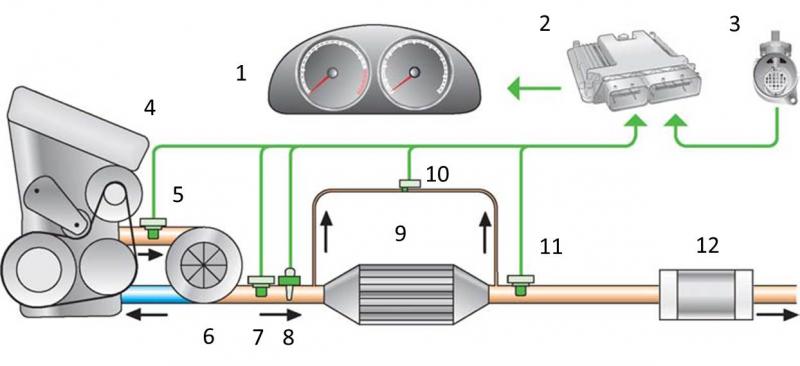

Сажевый фильтр является частью целого комплекса, состоящего из следующих узлов:

• 1 — контроллер, размещенный в комбинации приборов;
• 2 — блок управления двигателем;
• 3 — датчик измерения расхода воздуха (ДМРВ);
• 4 — двигатель;
• 5 — датчик температуры газов перед турбокомпрессором;
• 6 — турбокомпрессор;
• 7 — датчик температуры газов перед фильтром;
• 8 — лямбда-зонд;
• 9 — фильтр;
• 10 — датчик перепада давления выхлопных газов в фильтре;
• 11 — датчик температуры газов после фильтра;
• 12 — глушитель.

На V-образных двигателях устанавливаются отдельные сажевые фильтры и датчики для каждого блока цилиндров.

ВЫРЕЗАТЬ DPF фильтр или НЕТ на PASSAT B8 2.0 ДИЗЕЛЬ / ПРОЙДУ ТЕХОСМОТР или НЕТ ?

Типы фильтров

В дизельных двигателях используются два вида фильтров, которые различаются по методу удаления сажи:

• фильтр DPF, который нуждается в ручной очистке с использованием специализированных жидкостей;
• фильтр FAP, обладающий системой автоматической очистки на основе информации от датчиков.

На старых моделях дизельных двигателей могли устанавливать внешний фильтр, размещаемый в выхлопной системе. В настоящее время такие устройства не применяются.

Интересные факты

Вот несколько интересных фактов о сажевом фильтре дизельного двигателя и его удалении:

1. Экологические последствия: Удаление сажевого фильтра (DPF) может привести к увеличению выбросов вредных веществ, таких как сажа и оксиды азота. Это не только ухудшает качество воздуха, но и может привести к штрафам за нарушение экологических норм, особенно в странах с жестким контролем за выбросами.

2. Проблемы с гарантией и техническим осмотром: Многие производители автомобилей аннулируют гарантию на двигатель, если сажевый фильтр был удален. Кроме того, на техническом осмотре автомобиля могут выявить отсутствие DPF, что приведет к его несоответствию стандартам и запрету на эксплуатацию.

3. Правильная процедура удаления: Если все же принято решение удалить сажевый фильтр, важно сделать это правильно. Это включает в себя не только физическое удаление фильтра, но и перепрограммирование блока управления двигателем (ECU) для устранения ошибок, связанных с отсутствием DPF. Неправильное выполнение этой процедуры может привести к снижению производительности двигателя и увеличению расхода топлива.

Удаление сажевого фильтра — это серьезное решение, которое требует тщательного обдумывания и понимания всех последствий.

Сажевый фильтр – благо или проблема?

Система очистки выхлопных газов от сажи играет ключевую роль в охране окружающей среды. Однако качество дизельного топлива в России оставляет желать лучшего. В то время как в Европе и Северной Америке сажевые фильтры могут прослужить до 150-200 тыс. км, в нашей стране они часто выходят из строя уже после 40-50 тыс. км. Замена фильтра возможна, но стоимость запчастей превышает 100 тыс. рублей, и нет гарантии, что новый элемент прослужит долго.

Чтобы увеличить срок службы сажевого фильтра, рекомендуется проводить принудительный прожиг сот при каждом плановом техническом обслуживании и использовать моторное масло, предназначенное для двигателей с сажевыми фильтрами.

На рынке также доступны аналоги оригинальных деталей по более низкой цене. Несмотря на привлекательность такой экономии, установка таких узлов не рекомендуется. Это связано с их низким качеством, которое не выдерживает температурной регенерации. В результате керамическая вставка может разрушиться, а корпус фильтра — прогореть, что в свою очередь может привести к возгоранию автомобиля.

Некоторые автовладельцы пытаются заменить керамические соты металлической стружкой, полагая, что это сохранит функциональность фильтра. Однако на практике такое решение не выполняет своих задач. Датчики будут фиксировать ошибки, и информация об этом появится на приборной панели. В некоторых автомобилях при обнаружении ошибок фильтра двигатель автоматически переходит в аварийный режим.

Почему засоряется сажевый фильтр?

Ускоренное засорение может быть вызвано следующими факторами:

• неисправностью компонентов системы рециркуляции отработанных газов;
• попаданием масла из турбокомпрессора в фильтр;
• поломками топливной системы, которые приводят к избытку топлива;
• загрязнением воздушного фильтра, что приводит к обогащению топливной смеси;
• эксплуатацией автомобиля в условиях коротких поездок без должного прогрева двигателя;
• использованием моторного масла низкого качества.

Особую опасность для фильтра представляют частицы сульфатов металлов, содержащиеся в присадках моторных масел. Эти частицы могут проникать в устройство через изношенные элементы цилиндро-поршневой группы или через опоры роторов компрессора и турбины. Загрязнения образуют на поверхности фильтра устойчивый слой нагара, который невозможно удалить с помощью прожига или химической очистки.

Выход из строя датчиков температуры или давления также может привести к повреждению фильтра. Неправильные сигналы от этих датчиков могут перевести двигатель в аварийный режим, отключая турбокомпрессор. Длительная работа дизельного двигателя в режиме ограниченной мощности способствует быстрому накоплению сажи на сотах фильтра.

Признаки засорения сажевого фильтра

Признаки забитого фильтра или поврежденного каталитического слоя:

• постоянные сбои в системе управления, приводящие к активации лампы Check Engine и переходу двигателя в аварийный режим;
• снижение мощности двигателя из-за уменьшения проходных сечений выхлопной системы;
• увеличение расхода топлива в результате попыток регенерации фильтра;
• нестабильные обороты на холостом ходу;
• возможное появление посторонних звуков при работе двигателя и образование дымного выхлопа.

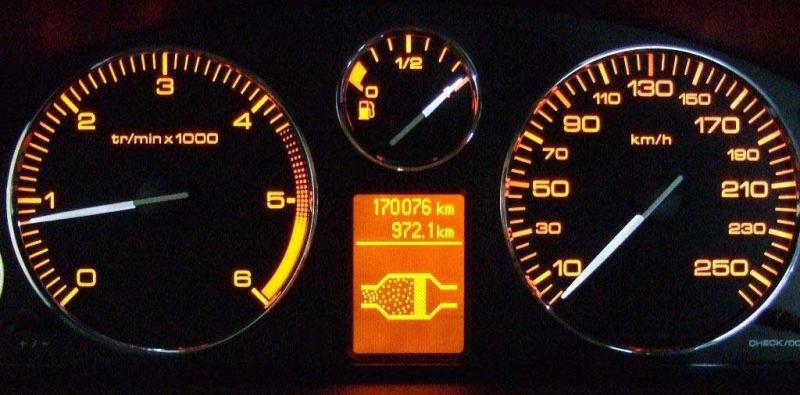

У большинства автомобилей, оснащенных сажевым фильтром, имеется специальный индикатор на панели приборов, который сигнализирует водителю о наличии неисправности данного компонента.

Способы очистки сажевого фильтра дизельного двигателя

Дизельные двигатели оборудованы электронными системами управления, которые автоматически осуществляют очистку фильтра. Однако может возникнуть ситуация, когда владельцу потребуется самостоятельно промыть и очистить фильтр с использованием специализированных химических средств. Процесс очистки с помощью жидкостей можно выполнить самостоятельно.

Регенерация устройства

С течением времени, когда частицы сажи оседают, выхлопным газам становится все сложнее выходить в атмосферу. Это также приводит к снижению эффективности работы системы. Чтобы избежать таких проблем, используется регулярная регенерация устройства. В ходе этой процедуры происходит сжигание накопившихся частиц сажи. Процесс осуществляется автоматически, без необходимости вмешательства со стороны водителя. При этом характеристики автомобиля остаются неизменными.

Прожиг сажевого фильтра

Существует два типа температурной регенерации:

• пассивная;
• активная.

Пассивная регенерация осуществляется в непрерывном режиме и не требует изменений в программе управления двигателем. Очистка происходит благодаря высокой температуре выхлопных газов в фильтре, которая составляет около 400-500 ºС. Нагрев способствует химической реакции, в ходе которой углерод соединяется с диоксидом азота, в результате чего образуется диоксид углерода. Ускоряет этот процесс слой платины, нанесенный на ячейки фильтра.

Активная регенерация запускается с помощью блока управления двигателем. Активация специального алгоритма приводит к увеличению температуры выхлопных газов. Этот процесс автоматически активируется на автомобилях, которые передвигаются на короткие расстояния, что недостаточно для пассивной очистки. Режим включается на основе данных от датчиков, при этом температура выхлопа достигает 650 ºС. Очистка занимает не более 10 минут, а химические реакции аналогичны тем, что происходят в пассивном режиме.

Процесс сжигания сажевого фильтра на двигателе Ford Focus 1,6 TDCI можно увидеть в видеоуроке на канале «MCAR BMW Михаил М».

Ford Focus 1.6TDCI 2008 прожиг сажевого фильтра

Промывка сажевого фильтра своими руками

Промывка фильтра с использованием жидкости может осуществляться на устройствах различных типов. Эта процедура необходима в ситуациях, когда регенерация с помощью температуры не дает возможности избавиться от слоя сажи.

Существует два способа промывки:

• с демонтажом фильтра с автомобиля;
• без его снятия.

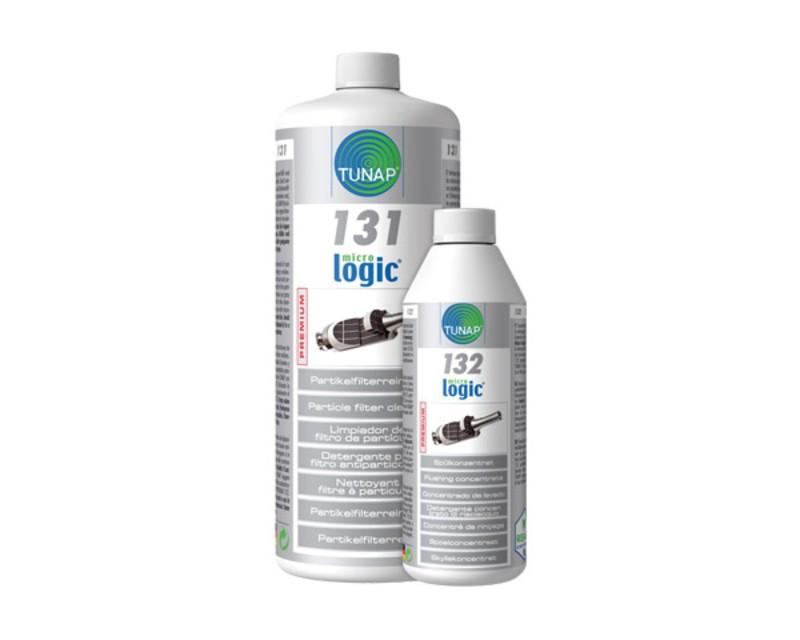

Жидкость для очистки TUNAP MP 131

Жидкость МР 131 производится немецкой компанией Tunap Group. Компоненты, входящие в состав этой присадки, эффективно растворяют сернистые соединения, которые накопились на поверхности фильтра.

Процесс очистки сажевого фильтра с использованием жидкого средства ТУНАП осуществляется следующим образом:

1. Сначала необходимо демонтировать из выхлопной системы датчик температуры или давления, расположенный перед фильтром.
2. Затем в отверстие следует вставить зонд для распыления жидкости МР 131. Подача осуществляется небольшими порциями с интервалом распыла в пять секунд. Между подачами рекомендуется делать паузу в пять секунд, чтобы дать время для размягчения слоя сажи.
3. После этого фильтр нужно промыть жидкостью МР 132, которая помогает равномерно распределить растворенную сажу по поверхности фильтра.
4. Установите обратно снятые детали и запустите двигатель. В этом режиме произойдет выгорание сажи и очистителя, что может происходить как в пассивном, так и в активном режиме очистки. Также возможно активировать регенерацию вручную, так как конструкция электроники это позволяет.

Если очистка с помощью жидкостей МР 131 и 132 не принесла ожидаемого результата, потребуется снять фильтр для повторной обработки более мощными средствами.

Жидкость для промывки DPF Flushing Liuquid

Жидкость, произведенная в Германии, содержит активные компоненты, которые эффективно разрушают нагар и отложения. Эти вещества полностью инертны по отношению к материалам фильтра.

Процесс очистки DPF Flushing Liquid осуществляется следующим образом:

1. Снимите фильтр с автомобиля.
2. Закройте один из каналов устройства, чтобы предотвратить утечку жидкости.
3. Заполните корпус фильтра жидкостью Flushing Liquid.
4. Оставьте средство в фильтре на срок не менее 10 часов. Рекомендуется периодически взбалтывать промывку каждые 2-3 часа.
5. Слейте промывочный раствор и тщательно промойте устройство теплой проточной водой.
6. Высушите фильтр и установите его обратно.
7. Добавьте в топливо дополнительное средство DPF Super Clean и проведите обычный процесс сжигания фильтра. Рекомендуется активировать принудительную регенерацию с помощью тестового прибора, подключенного к автомобилю.

Самостоятельная вырезка сажевого фильтра

Если очистить фильтр с помощью прожига или специальных растворов не удается, автовладельцы часто принимают решение удалить это устройство. Фильтр можно вырезать самостоятельно, однако для этого необходимо провести программную настройку системы управления двигателем. Эта процедура должна выполняться в условиях профессионального сервиса.

Последствия вырезки фильтра

Сажевые фильтры функционируют на основе специализированного программного обеспечения, что может привести к риску неправильной работы двигателя. Восстановить мотор до его прежнего состояния возможно лишь с помощью установки нового, достаточно дорогого сажевого фильтра.

Наиболее распространенные проблемы, возникающие при неправильном удалении фильтра:

• отсутствие возможности контроля работы двигателя через доступные датчики;
• неправильная работа двигателя, что может привести к переходу в аварийный режим;
• сложности с диагностикой системы управления двигателем.

Некоторые автомобили имеют функцию регенерации, основанную на объеме использованного топлива. Если блок управления не получает сигналы от датчиков, он начнет постоянно инициировать процесс сжигания. Избыточная подача топлива может вызвать перегрев выхлопной системы и даже возгорание. Кроме того, излишки топлива могут попасть в моторное масло, что приведет к неконтролируемой работе дизеля и его «разносу». В конечном итоге это может потребовать капитального ремонта двигателя.

Как правильно удалить сажевый фильтр из автомобиля?

Перед тем как приступить к удалению очистительного устройства, важно убедиться, что программное обеспечение для двигателя обновлено и адаптировано. Не все модели автомобилей имеют совместимое ПО для работы с удалённым фильтром.

Правильный процесс удаления сажевого фильтра включает в себя следующие этапы:

• извлечение керамического сотового наполнителя;
• аккуратное закрытие отверстия или установка пламегасителя;
• полное программное удаление фильтра.

Эта процедура обычно выполняется в тюнинговых мастерских, которые занимаются увеличением мощности дизельных двигателей. В процессе также удаляются вихревые заслонки, расположенные на впуске, и отключается клапан рециркуляции выхлопных газов EGR.

Методы удаления

Существует единственный способ демонтажа фильтра — это механическое извлечение сотового наполнителя, после чего необходимо внести изменения в программу. Оба этих этапа должны выполняться одновременно, и любые другие методы не допускаются.

Физическое удаление компонента

Удаление фильтра можно осуществить следующим образом:

1. Сначала необходимо снять выхлопную трубу вместе с сажевым фильтром.
2. Затем аккуратно извлечь сам фильтр.
3. Удалить термозащитные экраны и защитные щитки.
4. Используя болгарку, распилить корпус фильтра и выбить керамический сотовый наполнитель. В зависимости от конструкции устройства, керамика может быть удалена целиком или по частям.
5. После этого заварить образовавшуюся прорезь в корпусе фильтра. Для этого подойдет стандартный полуавтомат или аргоновая сварка.
6. Установить фильтр обратно на место и вернуть выхлопную трубу в прежнее положение.

Некоторые автовладельцы предпочитают устанавливать на место сажевого фильтра даунпайп, который помогает устранить неприятный резонирующий звук в пустом корпусе.

На представленных фотографиях можно увидеть процесс удаления наполнителя из сажевого фильтра автомобиля Фольксваген Каравелла.

Программное удаление компонента

Примерная последовательность выполнения работ:

1. Считать штатную прошивку блока управления и сохранить ее на компьютер. Этот процесс может осуществляться как через разъем блока управления, так и через диагностическую колодку OBD-II. Выбор метода зависит от модели автомобиля и особенностей системы управления.
2. Внести изменения в прошивку, исключив из нее алгоритмы управления сажевым фильтром.
3. Загрузить модифицированное программное обеспечение обратно в блок управления. При этом важно, чтобы программа сохраняла возможность диагностики электроники, так как в процессе корректировки эта функция часто удаляется.
4. Провести тестовые запуски двигателя для проверки на наличие ошибок.

Преимущества удаления сажевого фильтра

К положительным сторонам удаления можно отнести:

• небольшой прирост мощности двигателя благодаря уменьшению сопротивления потоку выхлопных газов;
• отсутствие необходимости контролировать состояние фильтра и экономия на запасных частях;
• снижение расхода топлива из-за исключения алгоритма регенерации;
• понижение температуры нагрева выпускного коллектора;
• избавление от необходимости ожидания завершения процесса регенерации (прерывание процедуры нежелательно);
• отсутствие нужды в регулярных поездках по трассе для очистки сажевого фильтра;
• возможность применения универсального моторного масла, подходящего как для дизельных, так и для бензиновых двигателей.

Последствия удаления сажевого фильтра

Согласно мнениям владельцев автомобилей, у которых был удален сажевый фильтр, можно выделить несколько недостатков данной процедуры:

1. Выбросы сажи из выхлопной трубы, которые могут быть заметны при определенных режимах работы двигателя.
2. Ограничения на въезд в некоторые страны, где действуют строгие экологические нормы.
3. Увеличение оборотов турбокомпрессора, что может привести к появлению слышимого свиста во время работы.
4. Потеря гарантии на автомобиль. Поскольку удаление сажевого фильтра обычно происходит на машинах с пробегом, этот недостаток многие считают несущественным.

Видео «Снятие сажевого фильтра»

Видеоролик на канале Drive Time демонстрирует процесс удаления сажевого фильтра с автомобиля Фольксваген Т5.

Чип тюнинг, удаление сажевого фильтра и отключение ЕГР на Volkswagen T5 GP/ Drive Time

Законодательные аспекты удаления сажевого фильтра

Удаление сажевого фильтра (DPF) с дизельного двигателя является темой, которая вызывает много споров и обсуждений среди автолюбителей и профессионалов в области автомобилестроения. Одним из ключевых аспектов, который необходимо учитывать при принятии решения об удалении сажевого фильтра, являются законодательные нормы и правила, регулирующие этот процесс.

Во многих странах, включая государства Европейского Союза, существуют строгие законы, касающиеся выбросов вредных веществ в атмосферу. Сажевый фильтр предназначен для снижения уровня выбросов твердых частиц, и его удаление может привести к значительному увеличению загрязнения окружающей среды. В большинстве случаев, удаление DPF считается незаконным, и за это могут быть предусмотрены штрафы или другие санкции.

Кроме того, в некоторых странах, таких как Германия, существует система контроля за выбросами, которая требует от автомобилей соответствия определенным стандартам. Если автомобиль не соответствует этим стандартам из-за удаления сажевого фильтра, он может не пройти техосмотр, что сделает его эксплуатацию на дорогах невозможной.

Важно отметить, что законодательные нормы могут различаться в зависимости от региона. Например, в некоторых странах могут быть более лояльные требования к старым автомобилям, в то время как новые модели должны строго соответствовать современным стандартам выбросов. Поэтому перед принятием решения об удалении сажевого фильтра необходимо тщательно изучить местные законы и правила.

Также стоит учитывать, что удаление сажевого фильтра может повлиять на гарантию автомобиля. Многие производители автомобилей указывают в условиях гарантии, что любые изменения в конструкции автомобиля, включая удаление DPF, могут привести к аннулированию гарантии. Это может стать серьезной проблемой для владельцев новых автомобилей, которые рассчитывают на поддержку производителя в случае возникновения неисправностей.

В заключение, удаление сажевого фильтра может иметь серьезные юридические последствия и повлиять на эксплуатацию автомобиля. Поэтому перед принятием решения об этой процедуре рекомендуется проконсультироваться с профессионалами и тщательно взвесить все возможные риски и последствия.

Альтернативы удалению сажевого фильтра

Удаление сажевого фильтра (DPF) может показаться простым решением для устранения проблем с производительностью дизельного двигателя, однако существуют более безопасные и эффективные альтернативы, которые стоит рассмотреть перед принятием такого решения.

Одной из наиболее распространенных альтернатив является регулярная регенерация фильтра. Современные дизельные двигатели оснащены системами, которые автоматически очищают сажевый фильтр путем сжигания накопленных частиц сажи при высоких температурах. Для обеспечения эффективной работы этой системы важно следить за состоянием двигателя и использовать качественное топливо, которое способствует более чистому сгоранию.

Еще одной альтернативой является использование добавок для топлива. Существуют специальные химические составы, которые помогают снизить температуру сгорания сажи и способствуют более эффективной регенерации фильтра. Эти добавки могут быть полезны, особенно если ваш автомобиль часто используется в условиях городских пробок, где регенерация происходит реже.

Также стоит обратить внимание на техническое обслуживание двигателя. Регулярная замена масла, фильтров и поддержание системы впрыска в исправном состоянии могут значительно снизить количество сажи, образующейся в фильтре. Это не только продлит срок службы сажевого фильтра, но и повысит общую производительность двигателя.

Если проблемы с сажевым фильтром продолжаются, возможно, стоит рассмотреть профессиональную диагностику. Специалисты могут выявить причины, по которым фильтр забивается, и предложить решения, которые не требуют его удаления. Это может включать в себя ремонт или замену неисправных компонентов системы выхлопа.

Наконец, замена сажевого фильтра на новый может быть более разумным решением, чем его удаление. Хотя это может потребовать значительных затрат, новый фильтр обеспечит соответствие экологическим нормам и предотвратит возможные проблемы с законом, связанные с удалением DPF.

В заключение, перед тем как принимать решение об удалении сажевого фильтра, стоит рассмотреть все доступные альтернативы. Это поможет не только сохранить работоспособность вашего автомобиля, но и избежать возможных юридических и экологических последствий.

Рекомендации по обслуживанию дизельного двигателя после удаления фильтра

После удаления сажевого фильтра (DPF) из дизельного двигателя, владельцам автомобилей необходимо уделить особое внимание обслуживанию и настройке двигателя, чтобы избежать потенциальных проблем и обеспечить его надежную работу. Вот несколько ключевых рекомендаций, которые помогут сохранить двигатель в хорошем состоянии после этой процедуры.

1. Регулярная диагностика системы

После удаления сажевого фильтра важно регулярно проводить диагностику системы выхлопа и двигателя в целом. Это поможет выявить возможные проблемы, такие как утечки выхлопных газов или неисправности в системе управления двигателем. Используйте специализированное оборудование для считывания кодов ошибок и мониторинга работы двигателя.

2. Замена масла и фильтров

Удаление сажевого фильтра может повлиять на состав и качество отработанного масла. Рекомендуется проводить замену масла и масляного фильтра через более короткие интервалы, чем это предусмотрено производителем. Это поможет избежать накопления загрязнений и продлить срок службы двигателя.

3. Использование качественного топлива

Для дизельных двигателей, у которых был удален сажевый фильтр, крайне важно использовать качественное топливо. Низкокачественное дизельное топливо может содержать больше примесей и сажи, что негативно скажется на работе двигателя. Рекомендуется выбирать топливо от проверенных поставщиков и следить за его характеристиками.

4. Настройка системы управления двигателем

После удаления сажевого фильтра может потребоваться перенастройка системы управления двигателем. Это связано с тем, что многие современные дизельные двигатели имеют сложные системы контроля, которые могут выдавать ошибки при отсутствии DPF. Настройка ECU (блока управления двигателем) поможет избежать проблем с работой двигателя и улучшить его производительность.

5. Мониторинг выбросов

Хотя удаление сажевого фильтра может улучшить производительность двигателя, это также может привести к увеличению выбросов вредных веществ. Рекомендуется периодически проверять уровень выбросов и, при необходимости, принимать меры для их снижения. Это может включать установку дополнительных систем очистки выхлопных газов или использование добавок к топливу.

6. Обращение к специалистам

Если вы не уверены в своих силах или не обладаете достаточными знаниями для обслуживания дизельного двигателя после удаления сажевого фильтра, лучше обратиться к профессионалам. Специализированные сервисные центры имеют необходимое оборудование и опыт для выполнения всех необходимых процедур, что поможет избежать ошибок и продлить срок службы вашего автомобиля.

Следуя этим рекомендациям, вы сможете минимизировать риски и обеспечить надежную работу вашего дизельного двигателя после удаления сажевого фильтра. Помните, что правильное обслуживание и внимание к деталям играют ключевую роль в поддержании автомобиля в хорошем состоянии.
