Подключение магнитолы в автомобиле улучшает качество звука и позволяет настроить аудиосистему под свои предпочтения. В этой статье рассмотрим, как правильно подключить автомобильную магнитолу самостоятельно, какие провода и разъемы понадобятся, а также как избежать распространенных ошибок при установке. Эти знания помогут сэкономить время и деньги, а также обеспечат надежную и безопасную работу аудиосистемы.

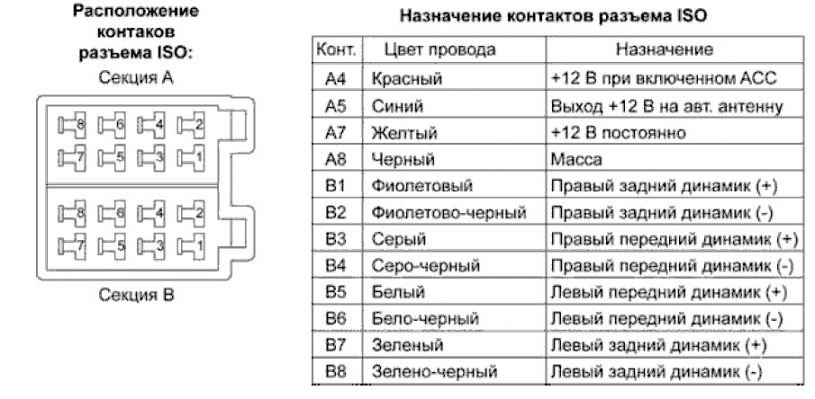

Разъемы и их маркировка

Чтобы правильно подключить автомобильную мультимедийную систему к аккумулятору или замку зажигания в домашних условиях, важно сначала разобраться с разъемами. В настоящее время большинство автомагнитол обычно имеют два стандартных выхода, обозначаемых символами ISO. Каждый из них содержит восемь контактов, которые оснащены специальным ключом.

Один из этих разъемов предназначен для подключения линейного тока в амперах, и к нему следует подключить силовую цепь, которая обозначается коричневым проводом и маркируется буквой А. Второй разъем используется для подключения динамиков, к нему обычно подводятся черные провода, и он обозначается буквой В.

Важно отметить, что в некоторых автомобилях для корректного подключения питания могут потребоваться нестандартные разъемы. Однако такие элементы, как правило, имеют одинаковую маркировку, что дает несколько вариантов. Первый вариант — это просто обрезать старый разъем и подключить к нему провода, а затем заизолировать их изолентой, но этот способ менее удобен. Более оптимальным решением будет приобретение специального переходника, который позволит правильно подключить систему напрямую к аккумулятору или через замок зажигания. В настоящее время найти такое устройство не составляет труда, так как отечественный рынок предлагает широкий выбор подобных товаров.

Разъем «А»

Выход А представляет собой силовой разъем, который потребляет линейный ток в амперах и обеспечивает подключение к источнику питания и антенне. Хотя этот элемент имеет восемь контактов, на практике функционируют лишь четыре из них. Например, выход А4 предназначен для питания памяти мультимедийной системы линейным током в амперах, где хранится вся информация о конфигурации устройства. При отключении этого выхода все настройки сбрасываются до заводских. Также сюда можно подключить красный провод через дополнительное реле, который также передает линейный ток, измеряемый в амперах.

Выход, предназначенный для антенны мультимедийного устройства, обозначается как А5, и к нему подключается провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение которого составляет 300 миллиампер. Если ток превысит указанное значение, это может привести к выходу из строя усилительных каскадов и всей мультимедийной системы (автор видео — Сергей Рыбкин).

Выход А7 имеет желтый провод и предназначен для питания мультимедийной системы от 220 вольт. Этот компонент отвечает за включение всей системы. Провод подключается к клемме замка зажигания через предохранитель, а затем идет к аккумуляторной батарее. При повороте ключа в замке зажигания вы можете активировать систему и наслаждаться музыкой или видео. Важно отметить, что правильное подключение питания к замку поможет защитить аккумулятор от быстрого разряда. Линейный ток также потребляется в режиме ожидания, что увеличивает риск разряда батареи.

Питание можно организовать с помощью специального тумблера, установленного на центральной консоли, что позволяет обойти замок зажигания. Основной недостаток этого метода заключается в том, что водителю придется каждый раз вручную включать и отключать тумблер для активации мультимедийной системы. Также тумблер может быть установлен параллельно зажиганию, что позволит подключать автомагнитолу независимо от наличия ключа в замке. Однако такая схема также имеет свои минусы: управление остается за водителем, и если он забудет отключить систему, аккумулятор может разрядиться.

Существует еще один способ подключения. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, а контактная группа монтируется в сеть питания магнитолы на 220 вольт. Когда противоугонная система активируется, магнитола отключается автоматически. В настоящее время этот вариант подключения через выход сигнализации является одним из самых популярных среди водителей.

В разъеме А имеется еще один выход — А8, который нужен для подключения мультимедийной системы к массе, здесь проходит черный провод. Не забывайте, что неправильное подключение магнитолы на 220 вольт может привести к ее некорректной работе или поломке. Путаница с цветами проводов может иметь серьезные последствия. Поэтому перед подключением магнитолы на 220 вольт обязательно проверьте все выходы питания.

Покупка и установка автомагнитолы JVC.

Интересные факты

Вот несколько интересных фактов о правильном подключении магнитолы в автомобиле:

1. Правильная полярность: Подключение магнитолы с неправильной полярностью может привести к повреждению устройства. Многие автомобили имеют маркировку «+» и «-» на проводах, но иногда это может быть неочевидно. Использование мультиметра для проверки полярности перед подключением может спасти магнитолу от выхода из строя.

2. Изоляция проводов: Неправильная изоляция проводов может привести к короткому замыканию и даже пожару. Использование термоусадочных трубок или изоленты для защиты соединений не только улучшает безопасность, но и продлевает срок службы проводки.

3. Заземление: Правильное заземление магнитолы критически важно для ее стабильной работы и качества звука. Плохое заземление может вызывать шумы и помехи в аудиосистеме. Рекомендуется подключать заземляющий провод непосредственно к кузову автомобиля, чтобы обеспечить надежное соединение.

Разъем «В»

Через выход В осуществляется подключение периферийных устройств, включая музыкальные колонки. Поскольку большинство мультимедийных устройств предназначены для подключения четырех динамиков, данный выход оснащен восемью проводами. Какое количество из них будет использовано для подключения, решает водитель. Выходы В1 и В2, окрашенные в сиреневый и черно-сиреневый цвета, предназначены для подключения задней правой колонки, при этом В1 всегда подключается к плюсу, а В2 — к минусу. Для передней правой колонки используются выходы В3 и В4, которые имеют серый и черно-серый цвета проводов. Левые колонки подключаются по аналогичной схеме, для этого задействуются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Как подключить автомагнитолу

Какие могут быть расширения?

Если вы собираетесь подключить профессиональное устройство через замок зажигания или напрямую к электросети, важно учитывать особенности, присущие магнитолам 220. Эти функции добавляют дополнительный комфорт в использовании устройства.

Например, к таким расширениям относятся:

1. АNT. Это расширение будет особенно полезно, если в вашем автомобиле установлена выдвижная антенна. В случае необходимости вы можете просто отдать команду устройству, и антенна автоматически активируется.
2. REMOTE. С помощью этой функции можно подключить усилитель к системе, что позволит улучшить качество звука. Однако, если ваше авто небольшое, эта функция может оказаться не столь полезной, так как добиться желаемого звукового фона будет сложно.
3. ILLUMINATION. Это расширение позволяет уменьшить яркость устройства во время движения, чтобы не отвлекать водителя. Когда автомобиль останавливается, система автоматически увеличивает яркость дисплея.
4. MUTE. Эта функция активируется, когда водителю необходимо поговорить по мобильному телефону. При входящем звонке система автоматически включает данное расширение, отключая динамики.

Питание

Питание системы осуществляется через замок зажигания или аккумулятор, используя два провода, каждый из которых имеет специальную вставку. Это важно для защиты аудиосистемы. Если в процессе работы устройства наблюдаются сбои из-за колебаний линейного тока в амперах, можно установить дополнительный конденсатор между разъемами А7 и А8. Правильная установка этого компонента поможет стабилизировать питание мультимедийной системы и избежать возможных перебоев (автор видео — Michael MNS).

Установка магнитолы. Подключение автомагнитолы пионер на ВАЗ

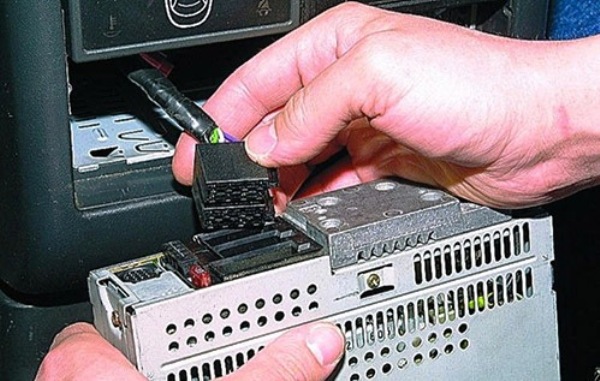

Монтаж автомагнитолы

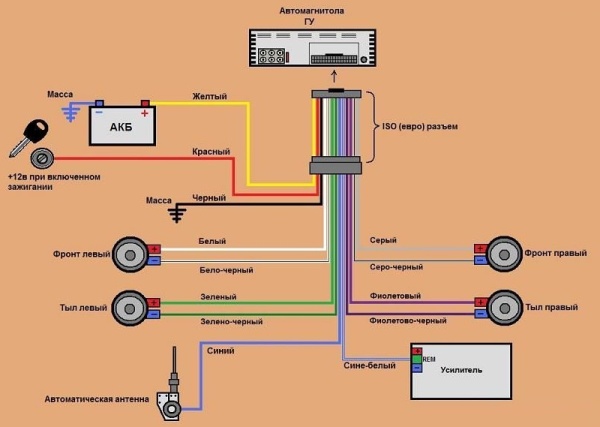

Как самостоятельно подключить автомагнитолу 220 через замок зажигания? В первую очередь вам понадобится схема подключения, которая обычно прилагается к устройству. Также в комплекте вы найдете инструкцию по установке, которую следует внимательно изучить. Не забудьте проверить наличие всех необходимых креплений, которые могут понадобиться в процессе монтажа.

В общем, вы сможете без особых трудностей подключить все шлейфы системы самостоятельно, если будете следовать шагам, указанным в инструкции. Установка устройства в панель автомобиля не должна вызвать затруднений, однако важно избегать образования значительных зазоров и щелей. Со временем в эти промежутки будет попадать пыль, что может негативно сказаться на работе системы и привести к ее поломке. Кроме того, такие щели могут вызвать вибрацию, что также отразится на качестве звучания аудиосистемы.

Обратите внимание: если в вашем автомобиле уже была установлена магнитола, при снятии старого устройства рекомендуется избавиться и от рамки. Подключение новой системы в старую рамку нецелесообразно, так как это может привести к неполному монтажу. Используйте только те рамки, которые идут в комплекте, иначе избежать вибраций не получится.

Следуя всем рекомендациям, изложенным в этой статье, вы сможете установить любое мультимедийное устройство. Не имеет значения, какая марка автомагнитолы, достаточно изучить схему и правильно подключить все провода. Если вы хотите сделать все самостоятельно, посмотрите видео, в котором подробно описан этот процесс.

Большинство автолюбителей успешно справляются с этой задачей самостоятельно, но иногда неправильное подключение контактов может привести к поломке медиа-системы. Чтобы избежать подобных проблем, можно обратиться к специалисту. Тем более, что стоимость таких услуг сегодня довольно доступна, и вы будете уверены, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Более подробно о процессе установки вы сможете узнать из видео, представленного ниже (автор видео — Максим Сакулевич — О другом и о разном).

https://youtube.com/watch?v=kN1biKA0QFM

Проверка совместимости магнитолы с автомобилем

Перед тем как приступить к подключению магнитолы, необходимо убедиться в ее совместимости с вашим автомобилем. Это важный этап, который поможет избежать множества проблем в будущем и обеспечит корректную работу устройства.

Первым делом стоит обратить внимание на тип магнитолы. Существуют различные форматы, такие как 1-DIN и 2-DIN. 1-DIN магнитолы имеют стандартные размеры 180×50 мм, в то время как 2-DIN магнитолы – 180×100 мм. Убедитесь, что размер вашей новой магнитолы соответствует размеру монтажного места в автомобиле. Если размеры не совпадают, возможно, потребуется специальный адаптер или переходник.

Следующий аспект – это электрические характеристики магнитолы. Проверьте, соответствует ли напряжение питания магнитолы напряжению бортовой сети вашего автомобиля. Большинство современных автомобилей работают на 12 В, но есть и исключения, особенно у старых моделей. Также важно учитывать мощность магнитолы и ее выходные параметры, чтобы избежать перегрузки системы.

Не забудьте о совместимости с аудиосистемой автомобиля. Если ваш автомобиль оборудован усилителем или дополнительными динамиками, убедитесь, что новая магнитола поддерживает необходимые функции, такие как RCA-выходы для подключения внешних устройств. Также стоит проверить, поддерживает ли магнитола форматы аудиофайлов, которые вы планируете использовать, такие как MP3, WAV или FLAC.

Кроме того, важно учитывать наличие дополнительных функций, таких как Bluetooth, USB-порты, поддержка Apple CarPlay или Android Auto. Если вы планируете использовать эти функции, убедитесь, что ваша магнитола их поддерживает, а также что ваш смартфон совместим с этими технологиями.

Наконец, стоит обратить внимание на отзывы и рекомендации по конкретной модели магнитолы. Изучите мнения других пользователей, чтобы узнать о возможных проблемах совместимости и особенностях установки. Это поможет вам сделать правильный выбор и избежать неприятных сюрпризов в процессе подключения.

Настройка звука и эквалайзера

Правильная настройка звука и эквалайзера в автомобильной магнитоле — это ключ к получению качественного звучания и максимальному удовольствию от прослушивания музыки. В этой части статьи мы рассмотрим основные аспекты, которые помогут вам настроить звук в вашем автомобиле.

1. Понимание эквалайзера

Эквалайзер — это устройство, которое позволяет регулировать уровень громкости различных частот звукового сигнала. Обычно эквалайзеры имеют несколько полос, каждая из которых отвечает за определённый диапазон частот: низкие (басовые), средние и высокие. Знание того, как работает эквалайзер, поможет вам добиться более сбалансированного звучания.

2. Основные настройки эквалайзера

При настройке эквалайзера важно учитывать тип музыки, которую вы слушаете, а также акустику вашего автомобиля. Вот несколько рекомендаций:

• Низкие частоты (20-250 Гц): Увеличение уровня басов придаст музыке мощность, но будьте осторожны, чтобы не перегрузить динамики. Если вы слушаете хип-хоп или электронную музыку, акцент на низких частотах будет уместен.
• Средние частоты (250-2000 Гц): Эти частоты отвечают за вокал и большинство инструментов. Увеличение уровня средних частот сделает звук более ясным и чётким, что особенно важно для рок-музыки и акустических исполнений.
• Высокие частоты (2000-20000 Гц): Высокие частоты добавляют яркости и детализации звуку. Увеличение этих частот может сделать звук более «воздушным», но слишком сильное повышение может привести к резкости и дискомфорту при прослушивании.

3. Использование предустановок

Многие современные магнитолы имеют предустановленные настройки эквалайзера для различных музыкальных жанров. Это может быть удобным способом быстро настроить звук. Однако, если вы хотите добиться идеального звучания, лучше всего настроить эквалайзер вручную, учитывая особенности вашего автомобиля и предпочтения в музыке.

4. Тестирование и корректировка

После первоначальной настройки эквалайзера важно протестировать звук на разных уровнях громкости и с различными треками. Обратите внимание на то, как звучит музыка при повышении и понижении громкости. Возможно, вам потребуется внести дополнительные коррективы, чтобы добиться оптимального звучания.

5. Учет акустики автомобиля

Акустические характеристики вашего автомобиля могут значительно влиять на звучание. Обратите внимание на расположение динамиков, материалы отделки и общую форму салона. Если звук кажется слишком «глухим» или «плоским», возможно, стоит рассмотреть возможность установки дополнительных динамиков или улучшения шумоизоляции.

6. Использование дополнительных эффектов

Некоторые магнитолы предлагают дополнительные эффекты, такие как реверберация или задержка. Эти эффекты могут добавить глубины и пространства звуку, но их использование должно быть умеренным, чтобы не отвлекать от основной музыки.

Настройка звука и эквалайзера — это творческий процесс, который требует времени и экспериментов. Не бойтесь пробовать разные настройки и находить то, что лучше всего подходит именно вам. Правильная настройка позволит вам наслаждаться любимой музыкой в автомобиле на новом уровне.

Устранение распространенных проблем при подключении

При подключении магнитолы в автомобиле могут возникнуть различные проблемы, которые могут затруднить процесс установки или привести к неправильной работе устройства. Рассмотрим наиболее распространенные из них и способы их устранения.

1. Неправильное подключение проводов

Одной из самых частых ошибок является неправильное подключение проводов. Каждый провод имеет свое назначение: питание, заземление, динамики и антенна. Перед началом подключения обязательно ознакомьтесь с инструкцией к магнитоле и схемой подключения. Если вы не уверены в цветовой кодировке проводов, используйте мультиметр для проверки их назначения.

2. Отсутствие питания

Если магнитола не включается, первым делом проверьте наличие питания. Убедитесь, что провод питания правильно подключен к аккумулятору и что предохранитель не перегорел. Если предохранитель цел, проверьте, поступает ли напряжение на провод питания с помощью мультиметра.

3. Проблемы со звуком

Если звук отсутствует или искажен, проверьте подключение динамиков. Убедитесь, что провода динамиков надежно зафиксированы и не имеют повреждений. Также стоит проверить настройки магнитолы: возможно, звук отключен или выставлен на минимальный уровень.

4. Неисправность антенны

Если вы не можете поймать радиостанции, возможно, проблема в антенне. Проверьте, правильно ли она подключена и не повреждена ли. Если антенна съемная, убедитесь, что она надежно закреплена на месте.

5. Неправильные настройки магнитолы

После подключения магнитолы важно правильно настроить ее. Проверьте, выбрана ли нужная источник звука (радио, USB, AUX и т.д.). Также убедитесь, что магнитола не находится в режиме «Mute» (без звука).

6. Проблемы с совместимостью

Иногда магнитола может не работать из-за несовместимости с автомобилем. Убедитесь, что ваша магнитола подходит для вашей модели автомобиля. Если у вас возникли сомнения, обратитесь к специалисту или в сервисный центр.

Устранение этих распространенных проблем поможет вам успешно подключить магнитолу и наслаждаться качественным звуком в вашем автомобиле. Если же проблемы продолжают возникать, возможно, стоит обратиться к профессионалам для диагностики и ремонта.
