В статье рассмотрим схему предохранителей Opel Astra G, их расположение и способы замены. Предохранители обеспечивают безопасность и надежность электрической системы автомобиля, поэтому важно знать их местоположение и принципы замены для быстрого устранения неисправностей. Предоставим полезные фотографии и видеоинструкции для упрощения процесса для владельцев Opel Astra G.

Расположение предохранителей

Прежде чем вы узнаете, где располагаются предохранители в Опель Астра G, важно помнить, что в автомобиле всегда должен быть запасной комплект предохранителей. Если один из элементов выйдет из строя, его следует заменить как можно скорее, но ни в коем случае не стоит использовать проволоку.

Некоторые владельцы автомобилей прибегают к использованию обычной проволоки или канцелярской скрепки, устанавливая ее на место сгоревшего предохранителя. Они считают, что «ничего страшного не произойдет, если немного поездить до замены предохранителя». Однако это крайне не рекомендуется, так как в результате может потребоваться замена всего блока предохранителей.

Предохранители и реле, Опель Астра G.1998-2004 г.Что за что отвечает.

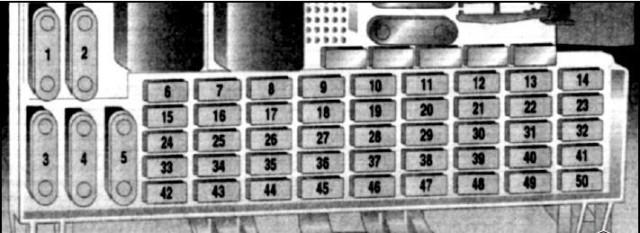

Схема БП

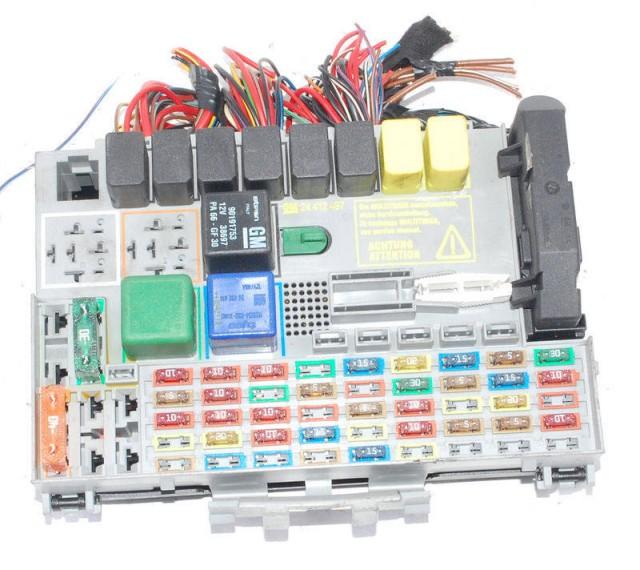

В автомобилях Опель Астра G основная часть предохранителей находится в блоке, который расположен под приборной панелью. Этот блок установлен под торпедой с левой стороны, напротив водительского сидения, за бардачком. Для доступа к блоку предохранителей необходимо снять облицовку ящика для мелочей, а затем потянуть за нижнюю часть блока, чтобы вывести его в рабочее положение. Схема расположения устройства представлена ниже.

Кроме того, в этих моделях автомобилей имеется дополнительный блок, который обеспечивает защиту электрического оборудования и других устройств. Эта защита является дополнительной для автомобиля и включает восемь основных предохранителей. Данный блок располагается в моторном отсеке со стороны водителя. Ниже вы найдете схемы обоих блоков.

Интересные факты

Вот несколько интересных фактов о предохранителях Opel Astra G, их расположении и замене:

1. Расположение предохранителей: В Opel Astra G предохранители расположены в двух основных местах: под капотом и в салоне автомобиля. Подкапотная коробка предохранителей отвечает за защиту основных электрических систем, таких как система зажигания и генератор, в то время как салонная коробка предохранителей защищает такие компоненты, как фары, стеклоподъемники и аудиосистема.

2. Индикаторы неисправностей: В некоторых моделях Astra G предусмотрены индикаторы на приборной панели, которые могут сигнализировать о перегоревших предохранителях. Это позволяет водителю быстро определить проблему и избежать дальнейших повреждений электрической системы.

3. Процесс замены: Замена предохранителей в Opel Astra G — это простая процедура, которую можно выполнить самостоятельно. Для этого достаточно открыть коробку предохранителей, извлечь перегоревший предохранитель с помощью специального инструмента (обычно он идет в комплекте с автомобилем) и установить новый предохранитель того же номинала. Важно помнить, что использование предохранителей с неправильным номиналом может привести к повреждению электрической системы.

Предохранители и реле Opel Astra G со схемами блоков и обозначением

Назначение предохранителей

Теперь давайте рассмотрим назначение элементов обоих блоков предохранителей.

Обозначение компонентов блока предохранителей, находящегося в салоне автомобиля. Некоторые из этих элементов являются резервными, поэтому мы их не будем включать в таблицу.

Обозначение элементов, находящихся в главном монтажном блоке предохранителей, установленном в подкапотном пространстве.

Как произвести демонтаж и замену предохранителей?

Замена компонентов в блоке предохранителей, находящемся в салоне автомобиля.

1. В первую очередь, откройте ящик для мелочей, который расположен со стороны водителя. Освободите пространство в бардачке.
2. С помощью гаечного ключа открутите крепежные винты облицовки бардачка.
3. Чтобы извлечь блок предохранителей, аккуратно потяните его на себя за нижнюю часть.
4. После этого вы сможете заменить предохранители. Для удаления сгоревшего элемента рекомендуется использовать специальные щипцы, предназначенные для извлечения компонентов, которые находятся справа от блока предохранителей. Важно: перед тем как извлекать предохранитель, отключите прибор, за который он отвечает. Для этого выключите зажигание автомобиля или отключите аккумулятор. Чтобы проверить работоспособность компонента, достаточно взглянуть на него: если металлическая нить внутри перегорела, значит, элемент неисправен.
5. После удаления старого компонента установите новый на его место, при этом убедитесь, что номиналы элементов совпадают, а также что они имеют одинаковый цвет.
6. После замены компонента соберите все обратно в обратном порядке.

Теперь перейдем к замене реле, расположенных в блоке предохранителей в моторном отсеке. Прежде чем начать, убедитесь, что зажигание выключено и двигатель заглушен.

1. Откройте капот и найдите крышку блока предохранителей с правой стороны, рядом с водительским местом. Для ее снятия вам понадобится отвертка. С левой стороны блока предохранителей расположены два зажима.
2. Вставьте отвертку в щель между крышкой блока и зажимом.
3. Немного отогните зажим, при этом поднимите крышку блока так, чтобы зажим не защелкнулся, когда вы его отпустите. Повторите те же действия со вторым зажимом.
4. После этого крышку можно снять.
5. Теперь вы увидите блок предохранителей и реле. Извлеките сгоревший элемент и замените его на новый. Сборку блока предохранителей выполните в обратном порядке.

Видео от Алексея Бо «Замена предохранителя в Опель Астра Н»

В данном видео демонстрируется процедура замены блока питания, который находится в моторном отсеке автомобиля Опель Астра Н. Для модели Опель Астра G процесс замены выполняется аналогичным образом.

Opel Astra H, замена предохранителя моторчика омывателя

Типы предохранителей, используемых в Opel Astra G

В Opel Astra G используются различные типы предохранителей, которые обеспечивают защиту электрических цепей автомобиля от перегрузок и коротких замыканий. Основные типы предохранителей, применяемых в данной модели, включают в себя:

• Стеклянные предохранители: Эти предохранители имеют прозрачный корпус и представляют собой стеклянную трубку с металлическими проводниками внутри. Они доступны в различных номиналах, что позволяет использовать их для защиты различных электрических систем.
• Пластиковые предохранители (Mini и Maxi): Эти предохранители имеют компактный размер и используются в современных автомобилях. Mini-предохранители меньше по размеру и предназначены для защиты менее мощных цепей, в то время как Maxi-предохранители используются для более мощных систем.
• Микропредохранители: Эти предохранители имеют еще меньшие размеры и используются в современных автомобилях для защиты электроники и других чувствительных компонентов. Они обеспечивают надежную защиту при минимальных габаритах.

Каждый тип предохранителя имеет свой номинал, который указывается на его корпусе. Номиналы предохранителей могут варьироваться от 5 до 40 ампер, в зависимости от защищаемой цепи. Важно использовать предохранители с правильным номиналом, чтобы избежать повреждений электрической системы автомобиля.

При замене предохранителей необходимо учитывать, что использование предохранителей с более высоким номиналом, чем предусмотрено производителем, может привести к перегреву проводки и другим серьезным повреждениям. Поэтому всегда следует проверять руководство пользователя или схему предохранителей, чтобы убедиться в правильности выбора.

Советы по выбору и покупке предохранителей

При выборе и покупке предохранителей для Opel Astra G важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и безопасную работу электрической системы автомобиля.

Во-первых, необходимо знать точные характеристики предохранителей, которые используются в вашем автомобиле. Для Opel Astra G обычно применяются предохранители стандартного типа, такие как мини-предохранители и обычные предохранители. Их номиналы могут варьироваться от 5 до 30 ампер, в зависимости от конкретной цепи. Рекомендуется ознакомиться с руководством пользователя вашего автомобиля, где указаны все необходимые параметры.

Во-вторых, стоит обратить внимание на качество предохранителей. Лучше всего приобретать оригинальные запчасти или высококачественные аналоги от проверенных производителей. Некачественные предохранители могут не сработать в случае перегрузки, что может привести к повреждению электрической системы автомобиля.

Третий аспект — это место покупки. Предохранители можно приобрести в специализированных магазинах автозапчастей, на авторизованных сервисах или через интернет. При покупке через интернет важно выбирать надежные платформы с хорошими отзывами, чтобы избежать подделок.

Также стоит учитывать, что предохранители могут продаваться как поштучно, так и в наборах. Если вы планируете замену нескольких предохранителей, возможно, будет выгоднее купить набор, который включает в себя различные номиналы.

Наконец, перед покупкой рекомендуется проверить наличие предохранителей в вашем автомобиле. Для этого можно воспользоваться мультиметром или визуально осмотреть предохранители на предмет повреждений. Это поможет избежать ненужных трат на покупку ненужных деталей.

Частые проблемы, связанные с предохранителями и их устранение

Предохранители в Opel Astra G могут вызывать различные проблемы, которые могут привести к неисправностям в электрической системе автомобиля. Часто владельцы сталкиваются с ситуациями, когда определенные электрические компоненты перестают функционировать, и это может быть связано с перегоревшими предохранителями. Рассмотрим наиболее распространенные проблемы и способы их устранения.

1. Перегоревшие предохранители

Наиболее распространенной проблемой является перегоревший предохранитель. Это может произойти из-за короткого замыкания, перегрузки или неисправности в электрической цепи. Если вы заметили, что какой-либо элемент, например, фары, стеклоочистители или центральный замок, не работает, первым делом проверьте предохранители.

2. Неправильная установка предохранителей

Иногда предохранители могут быть неправильно установлены или не полностью вставлены в гнездо. Это может привести к тому, что электрическая цепь не будет замыкаться, и устройство не будет работать. Убедитесь, что предохранитель установлен правильно и плотно сидит в своем гнезде.

3. Поврежденные провода

Если предохранитель не перегорел, но устройство все равно не работает, возможно, проблема заключается в поврежденных проводах. Проверьте проводку на наличие видимых повреждений, коррозии или обрывов. В случае обнаружения повреждений необходимо заменить или отремонтировать провода.

4. Неправильный номинал предохранителя

Использование предохранителей с неправильным номиналом может привести к их быстрому перегоранию. Убедитесь, что вы используете предохранители, соответствующие спецификациям вашего автомобиля. Номинал предохранителя можно найти в руководстве пользователя или на крышке блока предохранителей.

5. Частые перегорания предохранителей

Если предохранитель перегорает слишком часто, это может указывать на более серьезную проблему в электрической системе. В таких случаях рекомендуется обратиться к специалисту для диагностики и устранения неисправности. Частые перегорания могут быть вызваны неисправными компонентами, такими как реле или устройства, подключенные к цепи.

6. Замена предохранителей

Если вы обнаружили перегоревший предохранитель, его замена — это простой процесс. Сначала отключите зажигание, затем найдите блок предохранителей. Извлеките перегоревший предохранитель с помощью пинцета или специального инструмента. Убедитесь, что новый предохранитель имеет тот же номинал, что и старый, и установите его на место. После замены проверьте работу устройства.

Следуя этим рекомендациям, вы сможете эффективно справляться с проблемами, связанными с предохранителями в вашем Opel Astra G, и поддерживать электрическую систему автомобиля в исправном состоянии.
