Замена ремня газораспределительного механизма (ГРМ) на Лада Ларгус с 16 клапанами — важная процедура, требующая внимательности. Правильная замена ремня ГРМ обеспечивает надежную работу двигателя и предотвращает серьезные повреждения при его обрыве. В этой статье представлена поэтапная инструкция с фото, которая поможет вам выполнить эту задачу самостоятельно, сэкономив время и деньги на сервис.

Необходимость замены

Функция ремня газораспределительного механизма (ГРМ) заключается в обеспечении связи между коленчатым и распределительными валами. Он играет ключевую роль в синхронизации работы этих валов. Производители автомобиля Лада Ларгус с 16 клапанами рекомендуют замену ремня ГРМ вместе с натяжным роликом каждые 60 000 километров. Однако могут возникнуть ситуации, когда требуется внеплановая замена из-за состояния ремня.

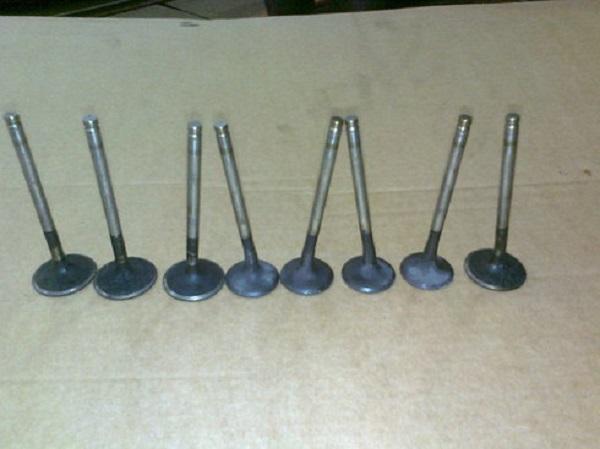

Если не контролировать его состояние, существует риск обрыва ремня, что может привести к серьезным последствиям для Лады Ларгус с 16 клапанами. При обрыве теряется синхронизация валов, и клапаны могут столкнуться с поршнями. Это может привести к деформации клапанов, повреждению поршней и значительному риску повреждения цилиндров.

В результате может потребоваться капитальный ремонт двигателя или его полная замена.

Поэтому рекомендуется проверять состояние компонентов газораспределительного механизма каждые 10 000 километров. Ремень следует заменить, если выявлены следующие дефекты:

• трещины;
• износ как внутренней, так и внешней поверхности;
• расслоение материала;
• износ и разрывы зубьев;
• обтрепанные боковины;
• наличие масла на обеих поверхностях;
• слабое натяжение из-за износа.

Важно проверять не только ремень, но и натяжной ролик с водяным насосом, заменяя их при обнаружении дефектов или люфта.

ЗАМЕНА РЕМНЯ РОЛИКОВ ГРМ НА ЛАДА ЛАРГУС ДВИГАТЕЛЬ ВАЗ 1,6 16V 21129 ПОДРОБНАЯ #ВИДЕОЛЕКЦИЯ #ZENICOM

Как осуществить замену самостоятельно?

Обладая опытом проведения ремонтных работ на Лада Ларгус с 16-клапанным двигателем, а также ознакомившись с инструкцией по замене и просмотрев обучающие видео, вы вполне сможете выполнить замену самостоятельно. Рекомендуется пригласить помощника, желательно с опытом в автомобильном ремонте.

Интересные факты

Вот несколько интересных фактов о замене ремня ГРМ на Лада Ларгус с 16 клапанами:

1. Регулярность замены: Ремень ГРМ на Лада Ларгус рекомендуется менять каждые 60 000 — 90 000 километров пробега или каждые 5 лет, в зависимости от того, что наступит раньше. Это связано с тем, что старение и износ ремня могут привести к его обрыву, что в свою очередь может вызвать серьезные повреждения двигателя.

2. Синхронизация клапанов и поршней: При замене ремня ГРМ важно правильно установить метки на шестернях распредвала и коленвала. Неправильная синхронизация может привести к столкновению клапанов с поршнями, что может вызвать дорогостоящий ремонт двигателя.

3. Необходимость замены натяжителя и роликов: При замене ремня ГРМ рекомендуется также менять натяжитель и все ролики. Это связано с тем, что износ этих компонентов может привести к неправильной работе ремня и его преждевременному выходу из строя. Замена всех этих элементов одновременно обеспечивает надежность и долговечность работы ГРМ.

Замена ремня ГРМ Лада Ларгус 16 клапанов Renault k4m без подъемника

Необходимые инструменты

Для успешного выполнения работ на автомобиле Лада Ларгус с 16 клапанами важно тщательно подготовиться. Вам понадобятся следующие инструменты:

• набор ключей и головок;
• удлинитель;
• отвертка;
• оправка для коленчатого вала;
• оправка для распределительных валов.

Рекомендуется приобретать новые инструменты только у надежных производителей, а лучше всего оригинальные детали. В противном случае они могут не прослужить необходимый срок. Экономия на стоимости может привести к значительным расходам на ремонт в случае поломки или необходимости замены комплектующих раньше времени.

Этапы работы

Процесс замены ремня ГРМ лучше всего выполнять на подъемнике, эстакаде или в смотровой яме. Последовательность действий для автомобиля Лада Ларгус с 16-клапанным двигателем включает следующие этапы:

1. В первую очередь необходимо отключить аккумулятор, отсоединив отрицательную клемму.
2. Затем следует демонтировать впускной патрубок и ремень, который приводит вспомогательные агрегаты.
3. После этого, выкрутив болт, фиксирующий шкив вспомогательных механизмов, нужно снять сам шкив.
4. Далее необходимо снять правую опору двигателя.
5. Открутив крепежные болты, снимаем верхнюю и нижнюю защитные крышки ГРМ.
6. Закрутив болт шкива коленвала, поворачиваем коленчатый вал до тех пор, пока метка на шкиве распредвала не окажется на расстоянии одного зуба от вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находиться на таком же расстоянии.
7. Устанавливаем оправку для фиксации коленвала и поворачиваем его по часовой стрелке до упора.
8. Для проверки меток распредвалов нужно снять заглушки с отверстий на левом торце головки блока цилиндров. Для этого сначала демонтируем воздухосборник. Затем, проколов заглушки в центре отверткой, вынимаем их, открывая доступ к отверстиям. В видео можно увидеть, как это сделать.
9. Коленчатый вал продолжаем поворачивать, пока пазы на распредвалах не займут горизонтальное положение. Для фиксации распредвалов устанавливаем специальную оправку.
10. Затем ослабляем крепежный болт натяжителя. Поворачивая натяжной ролик против часовой стрелки, ослабляем натяжение ремня ГРМ и снимаем его с натяжителя.
11. Далее ремень снимается с шкива водяного насоса, коленчатого и распределительных валов.
12. Выкрутив крепежный болт натяжного ролика, снимаем его и устанавливаем новый.
13. При установке нового натяжителя важно следить за тем, чтобы паз на двигателе совпадал с выступом на ролике.
14. Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, которые должны указывать в сторону движения.
15. После замены регулируем натяжение нового ремня ГРМ.
16. Затем снимаем фиксаторы с коленвала и распредвалов, устанавливаем новые заглушки в отверстия на головке блока цилиндров.
17. Сборку продолжаем в обратном порядке.

Проверка натяжения

Правильное натяжение ремня играет ключевую роль в эффективной работе газораспределительного механизма (ГРМ). Если ремень недостаточно натянут, он может проскальзывать, что приведет к сбоям в фазах газораспределения. Кроме того, проскальзывание увеличивает трение, что вызывает перегрев материала и может привести к его разрыву. С другой стороны, чрезмерное натяжение ускоряет износ подшипников коленчатого вала и других вспомогательных механизмов.

Для проверки натяжения ремня можно использовать указатели на натяжном ролике. Нормальное натяжение достигается, когда подвижный указатель полностью совпадает с неподвижным указателем натяжителя. Если подвижный указатель немного смещен в сторону против часовой стрелки, это сигнализирует о необходимости подтяжки ремня.

В таком случае следует ослабить болт, фиксирующий натяжитель, и поворачивать натяжной ролик по часовой стрелке до тех пор, пока указатели не совпадут. После того как натяжитель будет зафиксирован в этом положении, необходимо затянуть болт крепления. Затем с помощью болта, фиксирующего шкив вспомогательных агрегатов, проверьте коленчатый вал, прокручивая его на два полных оборота. После этого снова проверьте натяжение. Регулировку следует продолжать до достижения необходимого уровня натяжения.

Видео «Замена ремня ГРМ»

В данном видео показан процесс замены ремня распределительного механизма.

ЗАМЕНА РЕМНЯ ГРМ НА РЕНО 1,6 16V (K4M) ЛОГАН, ДАСТЕР, САНДЕРО, ЛАРГУС, ЛОГАН2, САНДЕРО2.#ВИДЕОЛЕКЦИЯ

Подбор запчастей

Перед началом замены ремня ГРМ на Лада Ларгус (16 клапанов) крайне важно правильно подобрать все необходимые запчасти. Это обеспечит надежность работы двигателя и предотвратит возможные поломки в будущем. В этом разделе мы рассмотрим, какие компоненты вам понадобятся для успешной замены ремня ГРМ.

1. Ремень ГРМ

Основной элемент, который необходимо заменить — это сам ремень ГРМ. При выборе ремня обратите внимание на следующие моменты:

• Производитель: Рекомендуется выбирать запчасти от известных производителей, таких как Gates, Contitech или Dayco. Эти бренды зарекомендовали себя на рынке и предлагают качественные изделия.
• Номер детали: Убедитесь, что номер детали соответствует вашему автомобилю. Для Лада Ларгус (16 клапанов) это может быть, например, номер 2108-1002020.
• Состояние упаковки: Проверьте, чтобы упаковка была целой и не имела повреждений, так как это может свидетельствовать о ненадлежащем хранении или подделке.

2. Натяжитель ремня

Натяжитель ремня ГРМ также подлежит замене. Он обеспечивает необходимое натяжение ремня и предотвращает его проскальзывание. При выборе натяжителя учитывайте:

• Совместимость: Убедитесь, что натяжитель подходит для вашего двигателя. Для Лада Ларгус это может быть, например, натяжитель с номером 2108-1002050.
• Качество: Как и в случае с ремнем, выбирайте запчасти от проверенных производителей.

3. Уплотнительные кольца и прокладки

При замене ремня ГРМ рекомендуется также заменить уплотнительные кольца и прокладки, чтобы избежать утечек масла. Обратите внимание на:

• Материал: Прокладки должны быть выполнены из качественного материала, устойчивого к высоким температурам и давлению.
• Номера деталей: Убедитесь, что номера прокладок соответствуют вашему автомобилю.

4. Дополнительные инструменты и расходные материалы

Для выполнения замены ремня ГРМ вам также понадобятся некоторые инструменты и расходные материалы:

• Инструменты: Набор ключей, головок, отверток, а также динамометрический ключ для правильного затяжки крепежных элементов.
• Масло: Если вы планируете замену масла, подготовьте новое моторное масло и фильтр.
• Смазка: Специальная смазка для натяжителей и подшипников.

Подбор запчастей — это важный этап, который требует внимательности и тщательности. Убедитесь, что все детали соответствуют требованиям вашего автомобиля, чтобы избежать проблем в будущем и обеспечить надежную работу двигателя.

Советы по профилактике

Замена ремня ГРМ — это важная процедура, которая требует внимательного подхода и соблюдения определенных рекомендаций. Чтобы избежать преждевременного износа ремня и связанных с этим проблем, следуйте следующим советам по профилактике:

• Регулярная проверка состояния ремня: Периодически осматривайте ремень на наличие трещин, износа или других повреждений. Это поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
• Соблюдение интервалов замены: Производитель рекомендует замену ремня ГРМ каждые 60 000 — 90 000 км пробега. Не игнорируйте эти рекомендации, так как запоздалая замена может привести к серьезным повреждениям двигателя.
• Проверка натяжителя и роликов: При замене ремня ГРМ обязательно проверяйте состояние натяжителя и роликов. Изношенные детали могут привести к неправильному натяжению ремня и его преждевременному выходу из строя.
• Использование качественных запчастей: При замене ремня ГРМ выбирайте только оригинальные или проверенные аналоги. Некачественные детали могут не выдержать нагрузки и привести к поломке двигателя.
• Соблюдение технологии установки: При установке нового ремня ГРМ следуйте инструкции производителя. Неправильная установка может привести к сбоям в работе двигателя и его повреждению.
• Проверка системы охлаждения: Убедитесь, что система охлаждения работает исправно. Перегрев двигателя может негативно сказаться на состоянии ремня ГРМ и привести к его быстрому износу.
• Регулярное техническое обслуживание: Проводите плановое техническое обслуживание автомобиля, включая замену масла и фильтров. Это поможет поддерживать двигатель в хорошем состоянии и снизит риск поломок.
• Обращение к специалистам: Если у вас нет опыта в замене ремня ГРМ, лучше доверить эту работу профессионалам. Неправильная установка может привести к серьезным последствиям.

Соблюдение этих простых рекомендаций поможет вам продлить срок службы ремня ГРМ и избежать дорогостоящих ремонтов в будущем. Заботьтесь о своем автомобиле, и он прослужит вам долго и надежно.

Частые ошибки при замене

Замена ремня ГРМ на Лада Ларгус — это важная процедура, которая требует внимательности и аккуратности. Даже опытные механики могут допустить ошибки, которые могут привести к серьезным последствиям. Рассмотрим наиболее распространенные ошибки, которые следует избегать при замене ремня ГРМ.

1. Неправильная установка меток ГРМ. Одной из самых распространенных ошибок является неправильная установка меток на шкивах. Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля и убедитесь, что метки на распредвалах и коленчатом валу правильно совмещены. Неправильная установка может привести к нарушению синхронизации работы двигателя и его поломке.

2. Игнорирование состояния натяжителя и роликов. При замене ремня ГРМ необходимо также проверять состояние натяжителя и всех роликов. Если они изношены или имеют повреждения, их следует заменить. Игнорирование этого момента может привести к преждевременному выходу нового ремня из строя и необходимости повторной замены.

3. Неправильное натяжение ремня. После установки нового ремня важно правильно его натянуть. Слишком слабое натяжение может привести к проскальзыванию ремня, а слишком сильное — к его преждевременному износу. Используйте специальные инструменты для проверки натяжения и следуйте рекомендациям производителя.

4. Пропуск замены других комплектующих. При замене ремня ГРМ рекомендуется одновременно менять и другие компоненты, такие как водяной насос, если он приводится в движение этим ремнем. Пропуск этой замены может привести к дополнительным затратам в будущем, если насос выйдет из строя вскоре после замены ремня.

5. Неправильная последовательность сборки. При сборке двигателя после замены ремня важно следовать правильной последовательности. Неправильная сборка может привести к повреждению деталей и нарушению работы двигателя. Всегда проверяйте, что все детали установлены в правильном порядке и надежно закреплены.

6. Игнорирование рекомендаций по пробегу. Не забывайте о том, что ремень ГРМ имеет свой срок службы, который указан в руководстве по эксплуатации автомобиля. Игнорирование этих рекомендаций может привести к серьезным проблемам с двигателем. Регулярно проверяйте состояние ремня и заменяйте его в соответствии с графиком обслуживания.

Избегая этих распространенных ошибок, вы сможете успешно заменить ремень ГРМ на Лада Ларгус и продлить срок службы вашего автомобиля. Помните, что лучше всего доверить эту работу профессионалам, если у вас нет достаточного опыта и уверенности в своих силах.
