Замена ремня газораспределительного механизма (ГРМ) на ВАЗ 2109 — важная процедура для владельцев этого автомобиля. Ремень ГРМ синхронизирует работу двигателя, и его своевременная замена предотвращает серьезные поломки и дорогостоящий ремонт. В статье рассмотрим, как правильно заменить ремень ГРМ на ВАЗ 2109 с инжекторной и карбюраторной системами подачи топлива, а также предоставим пошаговые инструкции и видео по установке, что позволит выполнить работу самостоятельно и без лишних затрат.

Когда требуется замена ремня ГРМ?

Завод-изготовитель рекомендует замену ремня привода распределительного вала на модели ВАЗ 2109 каждые 75 тысяч километров. Тем не менее, многие автовладельцы предпочитают проводить замену раньше, на отметке 50-60 тысяч километров. Это связано с тем, что автомобили часто эксплуатируются в условиях резких температурных колебаний, а также из-за проблем с качеством запчастей.

Для дополнительной уверенности в надежности работы двигателя стоит регулярно проверять состояние ремня. Рекомендуется проводить осмотр раз в год или каждые 10-12 тысяч километров пробега. Для этого необходимо снять пластиковую крышку привода.

Замена ремня требуется в следующих ситуациях:

• при наличии потертостей;
• если обнаружены надрывы или расслоения;
• при появлении следов масла (в этом случае также нужно выявить и устранить источник утечки моторного масла).

Замена ремня ГРМ ВАЗ 21099 / Лада 2109 / 2108 метки грм, замена ролика

Как поменять ремень на ВАЗ 2109?

Замена ремня распредвала на ВАЗ 2109 может быть выполнена без использования смотровой ямы и специализированного инструмента. Автовладелец способен справиться с этой задачей самостоятельно за 2-3 часа. Для успешного выполнения ремонта потребуется приобрести необходимые запчасти — ремень и натяжной ролик.

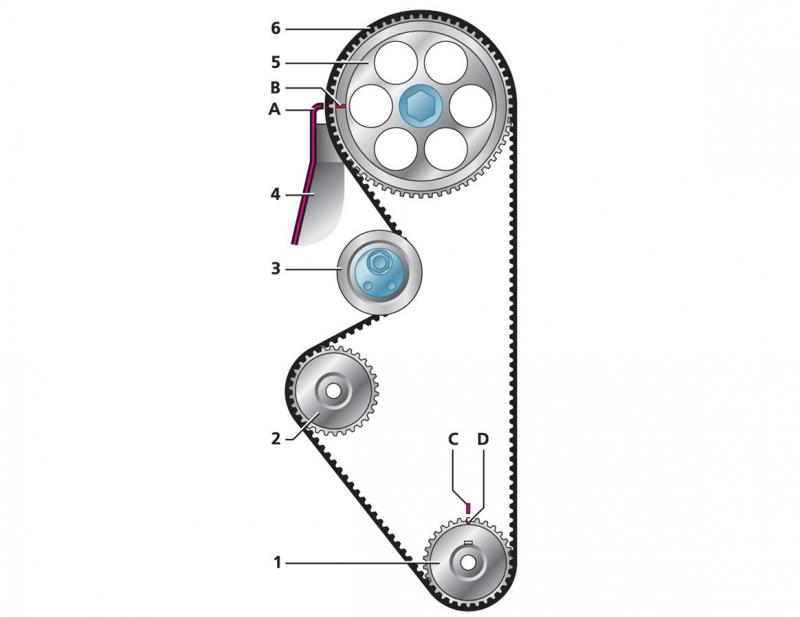

На схеме представлены ключевые узлы:

• 1 — шестерня коленчатого вала;
• 2 — шестерня водяного насоса;
• 3 — натяжитель;
• 4 — скоба с отметкой положения;
• 5 — шестерня распределительного вала;
• 6 — ремень;
• 7 — метки на шестернях и корпусе обозначены буквами A, B, C и D.

Интересные факты

Вот несколько интересных фактов о замене ремня газораспределительного механизма (ГРМ) на ВАЗ 2109:

1. Синхронизация работы двигателя: Ремень ГРМ отвечает за синхронизацию работы коленчатого и распредвала. Неправильная установка или износ ремня могут привести к серьезным повреждениям двигателя, включая столкновение клапанов с поршнями. Поэтому важно следить за состоянием ремня и заменять его в соответствии с рекомендациями производителя.

2. Периодичность замены: Рекомендуется менять ремень ГРМ каждые 40-60 тысяч километров пробега или каждые 3-5 лет, в зависимости от условий эксплуатации. Это связано с тем, что со временем резина ремня теряет эластичность и может трескаться, что увеличивает риск его обрыва.

3. Необходимые инструменты и подготовка: Для замены ремня ГРМ на ВАЗ 2109 потребуется не только стандартный набор инструментов (ключи, отвертки), но и специальные приспособления, такие как натяжитель ремня и метки для правильной установки. Также важно заранее подготовить рабочее место и обеспечить доступ к двигателю, что может потребовать снятия некоторых элементов кузова или двигателя.

Инструменты и материалы

Перед тем как приступить к замене деталей, необходимо подготовить следующие инструменты:

• набор гаечных ключей или головок с размерами 8, 10, 17 и 19 мм;
• отвертка с широким плоским лезвием;
• ключ для вращения натяжного ролика (можно использовать как заводской, так и самодельный);
• свечной ключ;
• маркер для отметок на деталях;
• ветошь для очистки крышки;
• ремень привода распределительного вала;
• натяжной ролик.

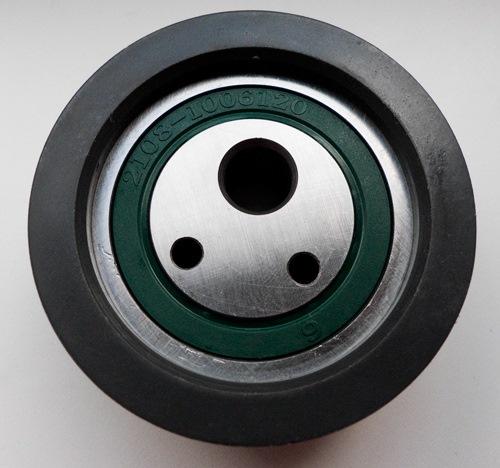

Если у вас нет специального ключа, можно установить ролик с помощью двух подходящих штифтов (например, гвоздей или болтов) и плоскогубцев. Штифты вставляются в направляющие отверстия и поворачиваются с помощью пассатижей.

Выбор ремня

При выборе ремня важно учитывать производителя. Согласно отзывам сервисных центров и пользователей, наилучшее соотношение цены и качества предлагают компании Gates и Contitech. Рекомендуется устанавливать натяжные ролики Gates, которые оснащены однорядным шариковым подшипником и имеют рабочую часть, состоящую из двух сегментов.

Инструкция по замене ремня на авто с карбюраторным двигателем

Для того чтобы без проблем снять ремень на моторе ВАЗ 2109 с карбюратором, следуйте следующим шагам:

1. Поместите автомобиль в удобное место, например, в гараж или на открытой площадке. Включите передачу и активируйте стояночный тормоз.
2. Поверните рулевое колесо вправо до упора, чтобы обеспечить доступ к правому брызговику.
3. Снимите брызговик двигателя с правой стороны. Крепления удерживаются болтами с размером под ключ 8 мм. Некоторые владельцы предпочитают снимать только нижние крепления арки и отгибать щиток, чтобы получить доступ к шкиву коленвала.
4. Ослабьте гайку нижнего крепления генератора к двигателю с помощью ключа на 19 мм.
5. Освободите верхнюю точку установки генератора (ключ на 17 мм). Переместите узел в сторону, чтобы уменьшить натяжение ремня привода ротора.
6. Снимите ремень со шкивов. Некоторые автовладельцы предпочитают снимать ремень при демонтаже шкива коленчатого вала.
7. Открутите три болта, которые крепят пластиковый защитный кожух на двигателе. Для этого используйте ключ на 10 мм. В конструкции крепления предусмотрены дистанционные втулки, которые помещены под болты.
8. Удалите кожух, потянув его вверх. Протрите внутреннюю поверхность от грязи с помощью ветоши.
9. Из смотрового лючка картера коробки передач извлеките резиновую крышку. Заглушка находится над маховиком двигателя.
10. Вставьте отвертку в образовавшееся отверстие, чтобы зафиксировать маховик и коленвал двигателя.
11. Открутите болт крепления шкива коленчатого вала (на 19 мм). Из-за значительного момента затяжки рекомендуется использовать удлинитель, который надевается на вороток или ключ. При откручивании гайки могут возникнуть случаи выпадения отвертки, поэтому на этом этапе лучше привлечь помощника.
12. Снимите шкив с вала. Проверьте состояние уплотнительного сальника. Если вы заметили даже небольшие следы масла, сальник следует заменить. Оставление старого сальника может привести к попаданию масла на поверхность ремня, что вызовет его разрушение.
13. Вкрутите болт обратно на место.

Демонтаж старого ремня

Процесс демонтажа старой детали:

1. Сначала необходимо выкрутить свечи из цилиндров, что упростит вращение коленчатого вала.
2. Далее, проворачиваем коленчатый вал за болт шкива и совмещаем метки на шестернях и корпусе. Рекомендуется сделать несколько оборотов вала, чтобы удостовериться в правильности фаз газораспределения. Точное совмещение меток обеспечит корректную настройку фаз в дальнейшем.
3. С помощью маркера отмечаем положение ремня на всех шестернях. Метка должна быть нанесена как на ремень, так и на шестеренку.
4. Используя ключ на 17 мм, отворачиваем гайку крепления натяжного ролика на 0,5-1,0 оборота.
5. Ослабляем натяжение ремня, провернув ролик с помощью ключа или плоскогубцев с штифтами.
6. Убираем старый ремень с двигателя.
7. Прикладываем старую деталь к новой и переносим метки. Для надежной фиксации деталей можно использовать струбцины или зажимы.
8. Снимаем натяжной ролик. Рекомендуется менять этот узел вместе с ремнем, независимо от его состояния.

Установка нового ремня

Монтаж новых компонентов включает в себя следующие этапы:

1. Установите новый натяжитель на его место.
2. Наденьте ремень на шестерни, следуя меткам. Если необходимо внести коррективы, поворачивайте коленчатый вал по часовой стрелке на небольшой угол.
3. Прокрутите натяжной ролик, чтобы обеспечить натяжение ремня.
4. Затяните крепление ролика с усилием 40-42 Н/м.

После установки деталей многие владельцы проверяют соосность шестерен. Неправильное положение может привести к преждевременному износу и обрыву ремня, а также его сползанию. Одной из причин может быть износ подшипников водяного насоса, что проявляется в покачивании вала за шестерней. Если обнаружен люфт, необходимо заменить помпу, так как это может привести не только к повреждению ремня, но и к утечке охлаждающей жидкости.

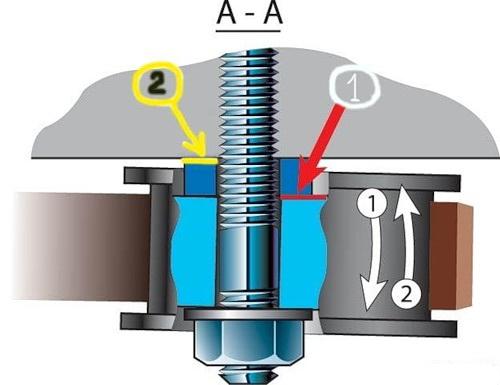

Частой причиной биений является деформация крепежной шпильки ролика, возникающая при затяжке гайки. Шпильку можно заменить на новую, но также допустимо использовать самодельные регулировочные шайбы. Для изготовления деталей в форме полукруга подойдут жестяные банки. Полукольца укладываются под натяжитель в зависимости от направления изгиба шпильки.

Еще одной причиной проблем может быть низкое качество ролика, особенно если он произведен неизвестными производителями. При покупке рекомендуется проверять биение подшипника и ровность беговой поверхности. Подшипник следует разобрать (снять уплотнитель) и заполнить дополнительной смазкой (например, Литол-24). Эта процедура поможет продлить срок службы узла и снизить уровень шума в работе.

Контроль меток ГРМ

Из-за простоты конструкции ГРМ проверка меток осуществляется следующим образом:

1. Проведите два полных оборота коленчатого вала вручную.
2. Убедитесь в совпадении меток и правильном натяжении ремня. Если фазы сместились, потребуется повторно установить и натянуть ремень.
3. При совпадении меток выполните обратную сборку деталей.

Фотогалерея замены

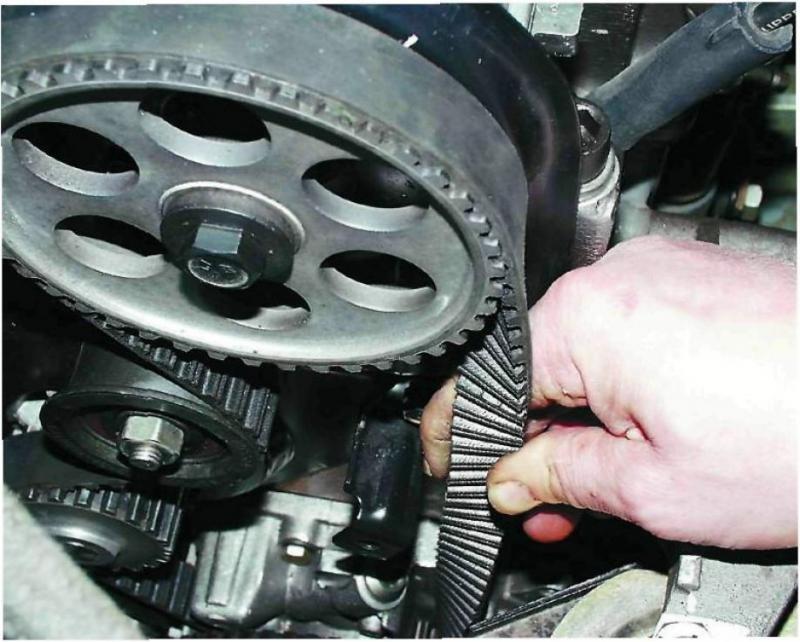

На снимках показаны этапы замены ремня газораспределительного механизма.

Инструкция по замене ремня на авто с инжекторным двигателем

Инжекторная система устанавливалась исключительно на один вид моторов «девятки» — с объемом цилиндров 1,5 литра. Внедрение системы впрыска топлива не потребовало изменений в конструкции привода распределительного вала. Процесс замены ремня ГРМ на ВАЗ2109 с инжекторным двигателем практически аналогичен процедуре для карбюраторной версии.

Основное отличие заключается в снятии старого ремня, для чего потребуется:

1. Удалить с двигателя датчик, расположенный рядом со шкивом. Для этого необходимо отключить разъем проводки и открутить болт, который крепит датчик. После этого сенсор можно извлечь из направляющего отверстия.
2. Для ослабления натяжения ремня вспомогательных агрегатов нужно открутить гайку М13, которая находится на генераторе.

Особенности замены ремня ГРМ на инжекторной модели подробно показаны в видео от канала «Alex ZW».

При обратной сборке также имеются некоторые нюансы:

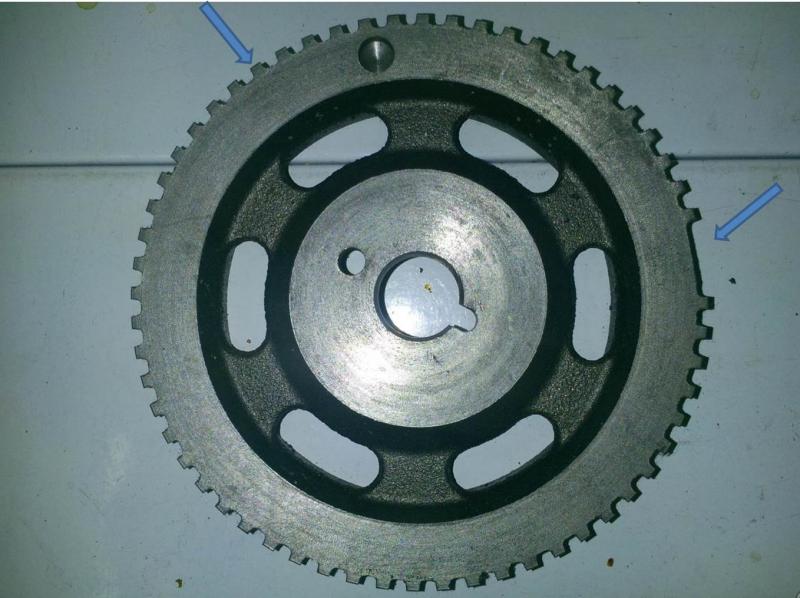

1. Необходимо правильно установить шкив коленчатого вала. Для этого нужно выставить верхнюю мертвую точку в первом цилиндре — по меткам на маховике и картере. При этом метка на шестерне распредвала должна совпадать с отметкой на пластине. Установленный шкив должен находиться напротив датчика, начиная с 20-го зуба, отсчитанного от двух пропущенных.
2. Зазор между датчиком и шкивом должен составлять 0,4-1,0 мм.
3. После завершения сборки следует запустить двигатель и проверить его работу.

https://youtube.com/watch?v=aIOMGBmM3SM

Проверка натяжения ремня ГРМ

При правильной настройке натяжения ремня длинная ветвь должна легко поворачиваться на 90º под воздействием большого и указательного пальца. Для этой проверки не потребуется значительных физических усилий. Если ремень натянут слишком сильно, это приводит к дополнительным нагрузкам на подшипники помпы и натяжного ролика, что может привести к их поломке. Избыточное натяжение также негативно сказывается на самом ремне, что может привести к его разрыву в процессе работы двигателя.

Видео

Видеоролик на канале «Nik Nikolsson» демонстрирует процесс замены ремня распредвала и изношенной водяной помпы.

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Подготовка автомобиля к замене ремня ГРМ

Перед тем как приступить к замене ремня газораспределительного механизма (ГРМ) на ВАЗ 2109, необходимо тщательно подготовить автомобиль. Это поможет избежать возможных ошибок и упростит процесс работы.

1. Подготовка рабочего места

Выберите удобное и хорошо освещенное место для работы. Убедитесь, что у вас есть доступ ко всем необходимым инструментам и запчастям. Рекомендуется использовать подъемник или домкрат для поднятия передней части автомобиля, чтобы обеспечить удобный доступ к двигателю.

2. Инструменты и материалы

Для замены ремня ГРМ вам понадобятся следующие инструменты:

• Набор ключей и головок (включая торцевые ключи на 10, 13, 17 и 19);
• Отвертки (плоская и крестовая);
• Торцевой ключ для натяжителя;
• Динамометрический ключ;
• Плоскогубцы;
• Ключ для снятия шкива коленчатого вала;
• Ножницы для резки ремня (если необходимо);
• Смазка для резьбовых соединений;
• Новый ремень ГРМ и натяжитель (если требуется);
• Сервисная книжка или руководство по ремонту для ВАЗ 2109.

3. Отключение аккумулятора

Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания и случайного запуска двигателя во время работы.

4. Слив охлаждающей жидкости

Для удобства работы и предотвращения загрязнения необходимо слить охлаждающую жидкость из системы. Для этого откройте кран на радиаторе и дайте жидкости стечь в подготовленную емкость.

5. Снятие элементов, мешающих доступу к ремню ГРМ

Снимите все элементы, которые могут мешать доступу к ремню ГРМ. Это может включать:

• Воздушный фильтр и его корпус;
• Ремень генератора;
• Шкив коленчатого вала;
• Крышку ремня ГРМ;
• Натяжитель ремня (если он установлен).

6. Установка меток

Перед снятием старого ремня ГРМ обязательно установите метки на шкивах коленчатого и распределительного валов. Это поможет правильно установить новый ремень и избежать проблем с синхронизацией работы двигателя. Используйте маркер или мел для обозначения положения меток.

7. Проверка состояния компонентов

Перед установкой нового ремня ГРМ проверьте состояние всех компонентов, связанных с системой ГРМ: натяжителя, роликов и шкивов. Если они изношены или повреждены, замените их на новые.

После выполнения всех подготовительных шагов вы будете готовы к замене ремня ГРМ на ВАЗ 2109. Убедитесь, что все инструменты под рукой, и следуйте инструкциям по замене, чтобы обеспечить правильную установку нового ремня.

Ошибки, которых следует избегать при замене ремня ГРМ

При замене ремня газораспределительного механизма (ГРМ) на ВАЗ 2109 важно быть внимательным и избегать распространенных ошибок, которые могут привести к серьезным проблемам в работе двигателя. Ниже приведены основные моменты, на которые стоит обратить внимание.

1. Неправильная установка меток ГРМ. Одной из самых распространенных ошибок является неправильная установка меток на шкивах. Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля и убедитесь, что метки на распредвале и коленвале совпадают с метками на корпусе двигателя. Неправильная установка может привести к нарушению синхронизации работы клапанов и поршней, что может вызвать их столкновение и серьезные повреждения.

2. Игнорирование состояния натяжителя. При замене ремня ГРМ важно также проверить состояние натяжителя. Если он изношен или работает некорректно, это может привести к ослаблению ремня и его преждевременному износу. Рекомендуется заменить натяжитель одновременно с ремнем, чтобы избежать повторной разборки в будущем.

3. Пренебрежение проверкой других компонентов. Замена ремня ГРМ – это хорошая возможность проверить состояние других элементов, таких как помпа охлаждающей жидкости, ролики и шкивы. Если они изношены или имеют признаки повреждений, лучше заменить их сразу, чтобы избежать дополнительных затрат и работы в будущем.

4. Неправильное натяжение ремня. После установки нового ремня необходимо правильно его натянуть. Слишком слабый натяжение может привести к проскальзыванию ремня, а слишком сильное – к его быстрому износу и повреждению. Используйте специальные инструменты для проверки натяжения и следуйте рекомендациям производителя.

5. Пренебрежение чистотой. Перед установкой нового ремня убедитесь, что все поверхности, на которые он будет установлен, чистые и свободные от масла и грязи. Загрязнения могут привести к ухудшению сцепления ремня с шкивами и его быстрому износу.

6. Неправильная последовательность сборки. При сборке всех компонентов после замены ремня ГРМ важно следовать правильной последовательности. Неправильная сборка может привести к повреждению деталей и нарушению работы двигателя. Всегда проверяйте инструкции и схемы, чтобы избежать ошибок.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно заменить ремень ГРМ на ВАЗ 2109 и обеспечить надежную работу двигателя на долгие годы.

Рекомендации по обслуживанию после замены ремня ГРМ

После замены ремня газораспределительного механизма (ГРМ) на ВАЗ 2109 важно провести ряд мероприятий, которые помогут обеспечить надежную и долговечную работу двигателя. Правильное обслуживание после замены ремня ГРМ позволит избежать возможных проблем и продлить срок службы как нового ремня, так и всего двигателя в целом.

1. Проверка натяжения ремня

После установки нового ремня ГРМ необходимо проверить его натяжение. Это можно сделать, прокрутив коленчатый вал на два полных оборота и убедившись, что ремень не провисает и не слишком натянут. Правильное натяжение ремня критически важно для его долговечности и правильной работы двигателя.

2. Замена других компонентов

Рекомендуется одновременно с заменой ремня ГРМ заменить и другие компоненты, такие как натяжной ролик и водяной насос. Эти детали часто изнашиваются и могут привести к преждевременному выходу из строя нового ремня. Если вы этого еще не сделали, стоит рассмотреть возможность их замены.

3. Проверка состояния других ремней

После замены ремня ГРМ стоит также проверить состояние других ремней, таких как ремень генератора и ремень кондиционера. Если они изношены или имеют трещины, их также следует заменить, чтобы избежать проблем в будущем.

4. Регулярные проверки

После замены ремня ГРМ рекомендуется проводить регулярные проверки его состояния. Это можно делать каждые 10-15 тысяч километров пробега. Обратите внимание на наличие трещин, износа или других повреждений. Если вы заметили какие-либо проблемы, немедленно замените ремень.

5. Своевременная замена масла

Не забывайте о регулярной замене масла в двигателе. Загрязненное масло может негативно сказаться на работе двигателя и привести к преждевременному износу ремня ГРМ. Следуйте рекомендациям производителя по интервалам замены масла.

6. Обращение к специалистам

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам для проведения замены ремня ГРМ и последующего обслуживания. Это поможет избежать ошибок и обеспечит надежную работу вашего автомобиля.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу вашего ВАЗ 2109 после замены ремня ГРМ и избежать многих проблем в будущем.
