Подключение динамиков к автомагнитоле — ключевой этап в создании качественной аудиосистемы. Правильное подключение обеспечивает отличное звучание и продлевает срок службы оборудования. В этой статье рассмотрим основные аспекты, которые помогут автолюбителям разобраться в процессе подключения динамиков, выбрать подходящие провода и правильно расположить акустику для достижения наилучшего звука.

Учимся различать штекеры

Как правильно установить аудиосистему в автомобиле, как подключить провода и нужен ли усилитель? Давайте разберемся, какие разъемы могут понадобиться для монтажа. Разъемы могут иметь различные обозначения в зависимости от применяемого стандарта. Маркировка ISO обычно используется для мультимедийных систем и проводки в автомобилях; если такое устройство будет применяться не по назначению, это может привести к его поломке. Многие производители предлагают собственные адаптеры для стандарта ISO, поэтому на рынке можно найти разнообразные разъемы.

Перед тем как установить динамики в автомобиль, важно определить, какие разъемы вам понадобятся. Каждой модели автомобиля соответствуют свои оригинальные адаптеры, которые используются для подключения динамиков. Если в автомобиле установлена штатная проводка, возможно, что аудиосистему можно будет подключить к ней. Для самостоятельного подключения новой магнитолы обычно используется адаптер стандарта Евро.

Этапы установки автомагнитолы

Не секрет, что аккумулятор является основным источником питания для бортовой сети автомобиля, однако его неисправность может привести к поломке автомагнитолы. Чтобы избежать повреждения оборудования, важно знать, как правильно подключить устройство самостоятельно. При установке системы следует избегать ситуации, когда положительный контакт аккумулятора соприкасается с отрицательным или клеммой колонки. Специалисты не рекомендуют подключать устройство к плюсу или минусу от прикуривателя или замка зажигания.

Перед подключением колонок необходимо помнить, что наилучшее соединение системы будет достигнуто только при подключении к аккумулятору. Это позволит избежать различных помех и обеспечит возможность работы колонок на полной мощности. Для соединения лучше использовать короткий медный многожильный кабель с сечением не менее четырех квадратных миллиметров. На этом проводе, если он идет к колонкам или усилителю (это не имеет значения), следует установить предохранитель, который желательно разместить в 50 см от аккумулятора. Монтаж проводки должен проводиться вдали от потребителей энергии, провода не следует скручивать — сначала они подключаются к колонкам, а затем — к магнитоле.

Как подключить автомобильный усилитель

Интересные факты

Вот несколько интересных фактов о подключении динамиков к автомагнитоле:

1. Импеданс динамиков: Большинство автомагнитол рассчитаны на работу с динамиками с импедансом 4 Ом. Подключение динамиков с более высоким импедансом (например, 8 Ом) может привести к снижению громкости и качества звука, в то время как подключение динамиков с низким импедансом (2 Ом) может перегрузить усилитель и привести к его повреждению.

2. Схема подключения: Существует несколько схем подключения динамиков, включая последовательное и параллельное. При последовательном подключении общий импеданс увеличивается, а при параллельном — уменьшается. Правильный выбор схемы подключения может существенно повлиять на качество звука и мощность системы.

3. Кроссоверы: Многие динамики, особенно компонентные системы, используют кроссоверы для разделения частот. Это позволяет направлять низкие частоты к вунерам, а высокие — к твитерам, что обеспечивает более чистое и сбалансированное звучание. Правильная установка и настройка кроссоверов могут значительно улучшить качество звука в автомобиле.

Подключаем динамики

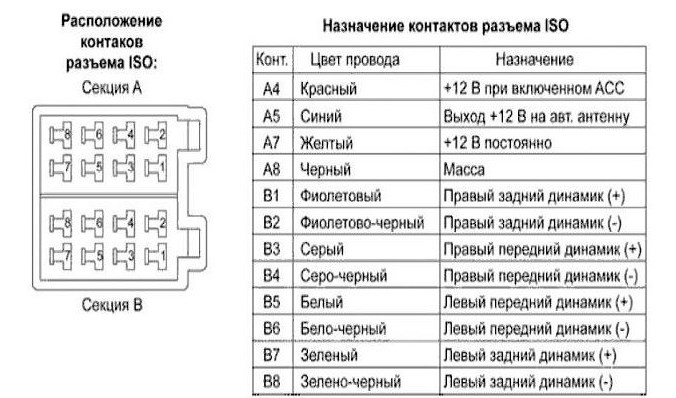

Это ключевой аспект. Чтобы избежать ошибок, рядом с вами должна находиться схема подключения колонок, на которой будут обозначены все важные моменты правильного монтажа. При подключении передних или задних динамиков обращайте внимание на маркировку, которая поможет определить положительные и отрицательные выводы. Обычно производители делают плюсовой выход более широким, а отрицательный — более узким.

Если вы случайно подключите динамики неправильно, это может привести к значительной потере качества звука, вплоть до 80%. Сначала это может вызвать поломку колонок, а затем и выход из строя всей аудиосистемы. Если на динамиках отсутствует маркировка, в процессе монтажа можно сначала подключить один динамик, затем включить аудиосистему на полную мощность. После этого подключается следующий динамик: если звук стал громче, значит, вы на правильном пути и можете продолжать. Если же уровень звука остался прежним, это указывает на допущенную ошибку.

Важно! Параллельное подключение динамиков недопустимо, так как все магнитолы рассчитаны на сопротивление в 4 Ом. Если подключить их параллельно и получить около 2 Ом, это практически приведет к короткому замыканию. В таком случае усилитель магнитолы может выйти из строя гораздо быстрее.

Выбор проводки

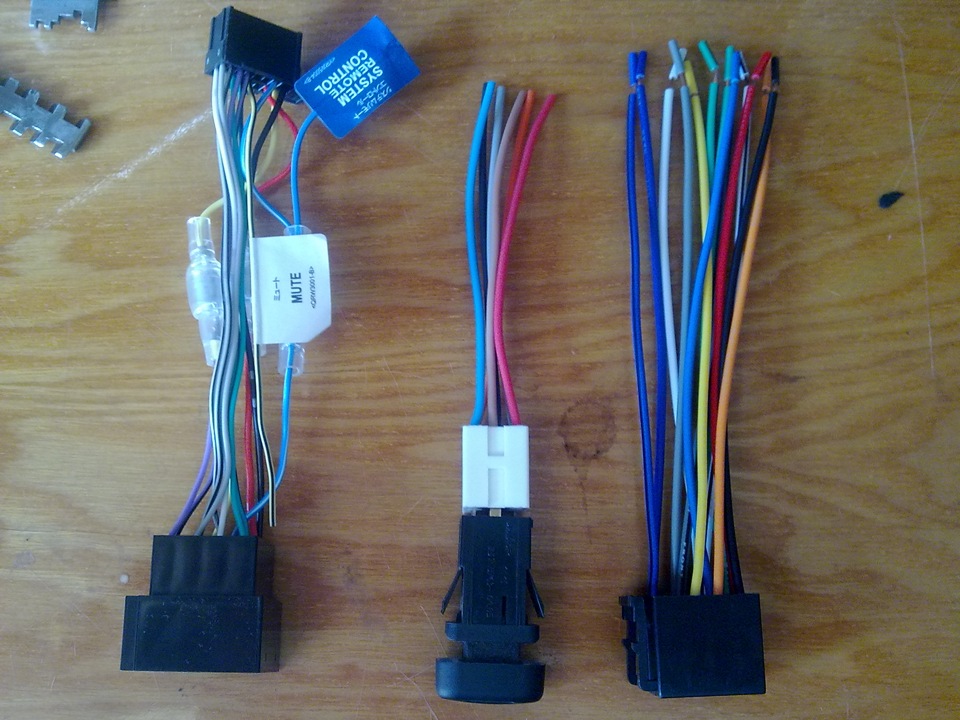

Провода для акустических систем или громкоговорителей имеют маркировку — их количество может составлять 2 или 4 пары. Если провод одноцветный, он считается положительным, а если с черной полосой — отрицательным. Одноцветный провод следует подключать к широкой клемме колонки, а провод с полосой — к узкой. Отрицательный провод может использоваться как общий для боковых или фронтальных колонок (при мощности до 20 Вт). В случае более мощной акустической системы каждый канал должен иметь отдельные положительные и отрицательные провода. Перепутывать их местами или подключать к кузову автомобиля, то есть заземлять, нельзя, так как это негативно скажется на качестве звука.

Устройства с низкой мощностью могут быть укомплектованы четырьмя цветными проводами, и в этом случае провод с полосой может отсутствовать. Если это так, отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Ошибка в подключении может привести не только к ухудшению звучания, но и к короткому замыканию проводки, что может вызвать пожар. Большинство магнитол поставляются с соединительными кабелями, однако специалисты советуют использовать их только для тестирования, так как их сечение невелико. Такие провода подходят для эксплуатации, если мощность акустической системы не превышает 20 Вт, обычно диаметр таких динамиков составляет 13 см.

Особенности изоляции

При использовании высококачественной проводки важно, чтобы она имела надежную изоляцию. Идеальным вариантом будет силиконовая изоляция, которая предотвратит трещины в проводах при низких температурах. Сечение кабелей должно соответствовать мощности вашей автомагнитолы. Прокладка проводов должна выполняться на безопасном расстоянии от других источников потребления энергии. Избегайте перегибов и скручиваний кабелей. Проводка должна быть защищена от повреждений и укладываться в закрытом виде, например, в стойках дверей или под порогами.

Последовательное и паралельное подключение динамиков в автомобиле

Расположение динамиков

При установке мощных задних колонок важно следовать правильной методике. Овальные динамики размещаются на задней полке так, чтобы ось громкоговорителя была ориентирована по диагонали автомобиля. Задняя правая колонка должна быть направлена на водителя, а левая — на переднего пассажира. Только после корректной установки можно приступать к подключению динамиков к аудиосистеме.

Для обеспечения качественного звучания колонки не должны быть закрыты — им требуется достаточно пространства для нормальной работы. Что касается твиттеров, их рекомендуется устанавливать на стойках ветрового стекла. Если разместить их на расстоянии от низкочастотных колонок, это поможет создать яркий квадроэффект. Направление твиттеров осуществляется аналогично: левый направляется на пассажира, а правый — на водителя. Провода следует надежно зафиксировать.

Видео «Что нужно знать о полярности при подключении динамиков?»

о правильном подключении динамиков,полярность.

Типы динамиков и их характеристики

При выборе динамиков для подключения к автомагнитоле важно учитывать несколько ключевых аспектов, включая типы динамиков и их характеристики. Существует несколько основных типов динамиков, каждый из которых имеет свои особенности и предназначение.

1. Коаксиальные динамики

Коаксиальные динамики, также известные как «компонентные», представляют собой наиболее распространенный тип динамиков для автомобильных аудиосистем. Они состоят из нескольких элементов, включая низкочастотный динамик и высокочастотный твитер, которые расположены на одной оси. Это позволяет добиться компактности и упрощает установку. Коаксиальные динамики обычно имеют хорошее соотношение цены и качества, что делает их популярным выбором для большинства автолюбителей.

2. Компонентные динамики

Компонентные динамики состоят из отдельных элементов, таких как низкочастотные динамики, твитеры и иногда даже среднечастотные динамики. Эти компоненты устанавливаются отдельно, что позволяет добиться более качественного звука за счет оптимального размещения каждого элемента. Компонентные системы обеспечивают более точную передачу звука и лучшее разделение частот, что делает их идеальными для аудиофилов и тех, кто стремится к высококачественному звучанию.

3. Субвуферы

Субвуферы предназначены для воспроизведения низких частот и обеспечивают глубокий и мощный бас. Они могут быть как коаксиальными, так и компонентными, и часто используются в сочетании с другими динамиками для создания полноценной аудиосистемы. Субвуферы требуют отдельного усилителя для достижения оптимального звучания, и их установка может потребовать больше пространства в автомобиле.

4. Характеристики динамиков

При выборе динамиков важно обращать внимание на их характеристики. Основные параметры, которые следует учитывать, включают:

• Чувствительность: Измеряется в децибелах (дБ) и показывает, насколько эффективно динамик преобразует электрическую мощность в звук. Чем выше чувствительность, тем громче будет звук при одинаковой мощности.
• Импеданс: Измеряется в омах (Ω) и указывает на сопротивление динамика. Наиболее распространенные значения — 4Ω и 2Ω. Важно, чтобы импеданс динамиков соответствовал выходному импедансу автомагнитолы для предотвращения перегрева и повреждения оборудования.
• Мощность: Указывается в ваттах (Вт) и делится на номинальную и максимальную мощность. Номинальная мощность — это уровень, при котором динамик может работать без искажений, а максимальная — это предел, который динамик может выдержать без повреждений.
• Частотный диапазон: Указывает на диапазон частот, который динамик может воспроизводить. Чем шире диапазон, тем более универсальным будет динамик.

Выбор правильного типа динамиков и их характеристик является ключевым моментом для достижения качественного звучания в автомобиле. Учитывая все вышеперечисленные аспекты, можно подобрать оптимальные динамики, которые соответствуют вашим требованиям и предпочтениям в музыке.

Настройка звука после подключения

После завершения подключения динамиков к автомагнитоле, следующим важным шагом является настройка звука. Правильная настройка звука позволяет не только улучшить качество воспроизведения, но и адаптировать его под индивидуальные предпочтения слушателя и акустические особенности автомобиля.

Первым делом, стоит обратить внимание на эквалайзер. Большинство современных автомагнитол оснащены встроенными эквалайзерами, которые позволяют регулировать уровень различных частот. Обычно эквалайзер имеет несколько предустановленных режимов (например, «рок», «поп», «джаз»), но для достижения наилучшего звучания рекомендуется настроить его вручную. Для этого следует провести тестирование, прослушивая различные музыкальные жанры и подбирая оптимальные значения для низких, средних и высоких частот.

Следующим шагом является настройка баланса и фейдера. Баланс позволяет регулировать уровень звука между левым и правым динамиками, что особенно важно для обеспечения равномерного звучания в салоне автомобиля. Фейдер же отвечает за распределение звука между передними и задними динамиками. Правильная настройка этих параметров поможет создать более объемное и гармоничное звучание.

Не менее важным аспектом является настройка громкости. Рекомендуется избегать чрезмерного увеличения громкости, так как это может привести к искажению звука и повреждению динамиков. Оптимально установить уровень громкости на уровне, при котором звук остается чистым и четким, даже при максимальных значениях.

Также стоит обратить внимание на настройки временной коррекции, если такая функция доступна в вашей магнитоле. Временная коррекция позволяет компенсировать разницу в расстоянии между динамиками и местом прослушивания, что способствует более точному и сбалансированному звуку. Настройка временной коррекции может потребовать некоторых усилий, но результат стоит затраченных усилий.

Наконец, не забывайте о регулярной проверке и корректировке настроек звука. Изменения в акустике автомобиля, а также использование различных источников звука могут потребовать дополнительных настроек. Регулярная проверка позволит поддерживать оптимальное качество звучания и наслаждаться музыкой в полной мере.

Общие ошибки при подключении динамиков

При подключении динамиков к автомагнитоле многие автолюбители совершают распространенные ошибки, которые могут негативно сказаться на качестве звука и даже привести к повреждению оборудования. Важно знать основные моменты, чтобы избежать этих проблем.

Одной из самых частых ошибок является неправильная полярность подключения динамиков. Динамики имеют положительные и отрицательные клеммы, и их необходимо подключать соответственно. Если полярность будет перепутана, звук может стать нечетким, а басы — слабее. Кроме того, это может привести к фазовым сдвигам, что также негативно скажется на качестве звука.

Еще одной распространенной ошибкой является использование неподходящих проводов. Для подключения динамиков важно использовать провода соответствующего сечения. Слишком тонкие провода могут вызвать перегрев и потерю мощности, в то время как слишком толстые могут быть неудобными в установке и не всегда обеспечивают лучшую производительность. Рекомендуется использовать провода сечением от 0.75 до 1.5 мм² в зависимости от мощности динамиков и длины проводки.

Некоторые пользователи также забывают о необходимости правильно заизолировать соединения. Открытые контакты могут привести к короткому замыканию, что может повредить как динамики, так и автомагнитолу. Используйте термоусадочные трубки или изоленту для надежной изоляции всех соединений.

Не стоит забывать и о правильном размещении динамиков. Установка динамиков в неправильных местах может привести к ухудшению звукового баланса и акустики в автомобиле. Например, если динамики расположены слишком близко друг к другу или слишком далеко от слушателя, это может вызвать искажения звука. Рекомендуется устанавливать динамики на оптимальном расстоянии друг от друга и от слушателя для достижения наилучшего звучания.

Также важно учитывать мощность динамиков и автомагнитолы. Подключение динамиков с мощностью, значительно превышающей мощность автомагнитолы, может привести к перегрузке и повреждению оборудования. В то же время, использование динамиков с низкой мощностью может не позволить раскрыть потенциал магнитолы. Рекомендуется выбирать динамики, мощность которых соответствует характеристикам автомагнитолы.

Наконец, не забывайте о необходимости проверки всех соединений после завершения установки. Перед тем как закрывать панели и собирать автомобиль, убедитесь, что все динамики работают корректно и звук чистый. Это поможет избежать дополнительных затрат на исправление ошибок в будущем.
