В статье рассмотрим оформление приборной панели автомобилей Toyota, таких как Corolla и Camry, а также распиновку их диагностического разъема. Знание индикаторов на приборной панели поможет водителям быстро реагировать на неисправности, а информация о расположении и распиновке диагностических разъемов упростит диагностику и ремонт. Это руководство будет полезно как опытным автомобилистам, так и новичкам, желающим лучше понять устройство своих автомобилей.

Обзор и расположение индикаторов и приборов на панели

Для начала предлагаем ознакомиться с информацией о расположении и обозначении элементов и значков на приборной панели.

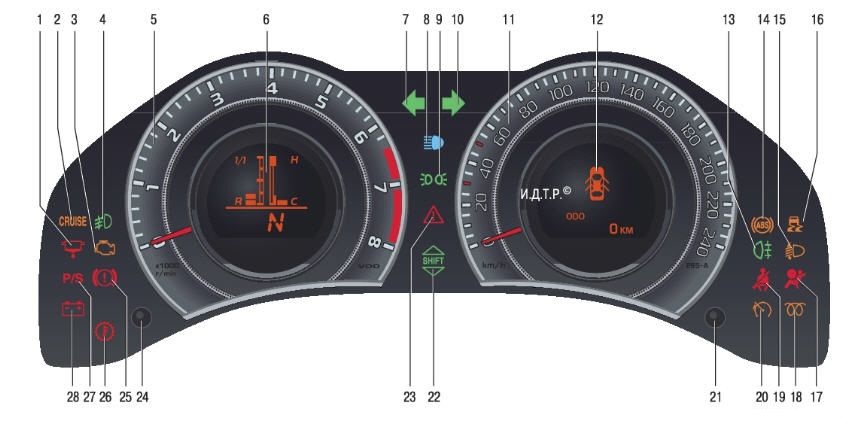

В качестве примера рассмотрим панель приборов Toyota Corolla в кузове 120:

1. Индикатор состояния топливного фильтра, используется исключительно в дизельных автомобилях.
2. Индикатор активации системы ограничения скорости автомобиля.
3. Оранжевый значок Check Engine, указывающий на необходимость диагностики автомобиля, должен загораться при включении зажигания, но гаснуть после запуска двигателя. Если при работающем моторе этот индикатор снова загорается, это сигнализирует о необходимости проверки силового агрегата. Если индикатор мигает, это указывает на нестабильную работу системы зажигания. В таком случае следует снизить обороты двигателя до тех пор, пока индикатор не погаснет.
4. Лампочка, указывающая на включение передних противотуманок.
5. Электронный тахометр, предназначенный для отображения частоты вращения коленчатого вала. Обороты показываются в тысячах.
6. Левый информационный экран, на котором отображается информация о уровне топлива в баке, температуре антифриза при работающем двигателе, а также положение рычага трансмиссии.
7. Индикатор активации левого поворотника, выполненный в виде зеленой стрелки, автоматически включается при повороте подрулевого рычага. Если лампочка начинает мигать в два раза чаще, чем обычно, это может указывать на перегоревшую лампу в одной из поворотных фар. Если значок горит постоянно или не мигает, вероятно, возникла проблема в электрической цепи.
8. Значок активации дальнего света, выполненный в виде синей фары.
9. Индикатор включенного наружного освещения, который загорается при активации габаритов.
10. Правый поворотник, также выполненный в виде зеленой стрелки.
11. Спидометр — один из ключевых приборов, на который водитель обращает внимание чаще всего. Он показывает скорость движения автомобиля.
12. Правый информационный экран. При включении зажигания на нем отображаются данные о температуре воздуха снаружи, текущей дате и времени. Также здесь представлена информация о поездке, включая расход топлива и пройденный километраж, данные о средней скорости, а также различные предупреждающие сообщения. На этом дисплее также отображается время с момента запуска двигателя.
13. Лампочка, которая загорается при активации задних противотуманок.
14. Значок, указывающий на неисправности в системе ABS. Он должен загораться при включении зажигания, но исчезать после запуска двигателя. Если лампочка продолжает гореть при работающем моторе, это свидетельствует о проблемах в системе.
15. Символ, показывающий состояние работы системы регулировки угла наклона фар. Такой индикатор присутствует только в автомобилях с ксеноновыми фарами.
16. Символ работоспособности системы антипробуксовки. Как и в случае с другими индикаторами, он должен загораться только при включении зажигания.
17. Значок работоспособности системы пассивной безопасности, выполненный в виде красной лампочки. Если индикатор начинает гореть при работающем двигателе, необходимо провести диагностику системы Airbag.
18. Индикатор работоспособности устройства предпускового подогрева двигателя, присутствующий только в дизельных автомобилях.
19. Светодиодный символ системы контроля пристегнутых ремней безопасности. Он загорается при включении зажигания, а если водитель или пассажир не пристегнуты, будет гореть и во время движения. Также при включенном индикаторе будет звучать соответствующий звуковой сигнал.
20. Символ активации механизма ограничения скорости.
21. Регулятор освещения приборной панели и кнопка для переключения показаний на правом экране.
22. Символ включенной передачи, используется только в автомобилях с механической или роботизированной трансмиссией.
23. Этот индикатор контролирует состояние основных систем автомобиля, информация о которых выводится на правый экран. Он появляется только при наличии неисправностей в этих системах.
24. Кнопка, используемая для переключения режимов просмотра на правом экране.
25. Символ активации ручного тормоза, который горит при включенном ручнике. Если в тормозной системе возникают проблемы, этот индикатор также будет светиться — например, при недостатке тормозной жидкости.
26. Значок, который появляется при обнаружении неисправностей в работе роботизированной трансмиссии.
27. Диодный индикатор, сигнализирующий о проблемах в работе электропривода.
28. Символ разряда аккумуляторной батареи. Если он горит при работающем двигателе, необходимо проверить заряд батареи и при необходимости подзарядить ее.

https://youtube.com/watch?v=6x_Y-CaHWy8

Диагностический разъем OBD2

Возможные неисправности

Краткий обзор неисправностей приборной панели:

1. Перегорание индикатора. Это одна из самых простых проблем, которую легко решить. Достаточно заменить неисправный индикатор на новый, исправный.
2. Неверные показания приборной панели. Например, это может касаться данных о расходе топлива или температуре двигателя. В большинстве случаев причина кроется в датчиках, таких как датчик температуры охлаждающей жидкости. Если датчики функционируют нормально, возможно, что блок управления передает информацию некорректно.
3. Проблемы с подсветкой. Обычно такая неисправность связана с неисправностью провода питания, который отвечает за работу подсветки.

Интересные факты

Вот несколько интересных фактов о нюансах оформления приборной панели и распиновке диагностического разъема автомобилей Toyota:

1. Унификация дизайна: Приборные панели автомобилей Toyota часто имеют унифицированный дизайн, что позволяет водителям быстро адаптироваться к различным моделям. Например, многие современные модели используют аналоговые и цифровые элементы в сочетании, что обеспечивает удобство восприятия информации. Это также позволяет снизить затраты на производство, так как одни и те же компоненты могут использоваться в разных моделях.

2. Диагностический разъем OBD-II: Все автомобили Toyota, выпущенные после 1996 года, оснащены диагностическим разъемом OBD-II. Этот разъем имеет стандартную распиновку, что позволяет использовать универсальные сканеры для считывания кодов ошибок и диагностики системы. Однако у Toyota есть свои особенности в кодах ошибок и их интерпретации, что может потребовать специализированного оборудования для более точной диагностики.

3. Инновационные технологии: В последние годы Toyota активно внедряет новые технологии в оформление приборных панелей, такие как проекционные дисплеи и адаптивные интерфейсы. Например, в некоторых моделях используется система Head-Up Display (HUD), которая проецирует важную информацию на лобовое стекло, позволяя водителю не отвлекаться от дороги. Это подчеркивает стремление компании к повышению безопасности и комфорта водителей.

Эти факты подчеркивают как технические, так и дизайнерские аспекты, которые делают автомобили Toyota уникальными и удобными для пользователей.

Система диагностики, применяемая в автомобилях фирмы «Тойота»

Теперь обсудим диагностические разъемы автомобилей Тойота Камри, Королла, Паджеро и других моделей. Это разъем, к которому подключается адаптер для считывания кодов ошибок. Если в процессе диагностики были выявлены коды неисправностей, это указывает на наличие проблем в работе определенных компонентов. Полная расшифровка этих кодов поможет точно определить неисправности, имеющиеся в автомобиле.

Фотогалерея «Виды диагностических разъемов»

Расположение

Безусловно, местоположение разъема для диагностики может варьироваться в зависимости от особенностей конструкции автомобиля.

Например, диагностические разъемы могут располагаться:

1. В моторном отсеке. Обычно в этом случае разъем закрыт крышкой с соответствующей маркировкой.
2. В салоне автомобиля, прямо напротив места водителя, под центральной консолью.

Видео «Диагностика Тойоты своими руками с помощью компьютера»

Ниже представлено подробное видео о Рав4, в котором демонстрируется использование ноутбука и специального программного обеспечения для работы через диагностический разъем (автор — канал MrIcemenWhite).

Компьютерная диагностика Toyota RAV 4 III (XA30) программой WoW !!!

Сравнение приборных панелей различных моделей Тойота

Приборные панели автомобилей Тойота варьируются в зависимости от модели и года выпуска, что отражает как технологические достижения, так и изменения в потребительских предпочтениях. Важно отметить, что каждая модель имеет свои уникальные особенности, которые могут значительно повлиять на восприятие водителем информации о состоянии автомобиля.

Например, в моделях, таких как Toyota Camry, приборная панель часто включает в себя комбинацию аналоговых и цифровых элементов. Аналоговые шкалы, такие как тахометр и спидометр, обеспечивают мгновенное восприятие информации, в то время как цифровые дисплеи могут отображать дополнительные данные, такие как расход топлива, температура двигателя и навигационные указания. Это сочетание позволяет водителю быстро оценивать состояние автомобиля, не отвлекаясь от дороги.

В более современных моделях, таких как Toyota RAV4 и Toyota Corolla, наблюдается тенденция к увеличению использования полностью цифровых приборных панелей. Эти панели предлагают более широкий спектр настроек и возможностей персонализации, позволяя водителю выбирать, какую информацию он хочет видеть в первую очередь. Например, можно настроить отображение навигационных данных, информации о состоянии автомобиля или даже интеграцию с мобильными устройствами.

Сравнивая приборные панели различных моделей, стоит отметить, что Toyota уделяет особое внимание эргономике и удобству использования. Расположение кнопок и элементов управления продумано таким образом, чтобы минимизировать отвлечение водителя. Например, в моделях Toyota Highlander и Toyota Land Cruiser кнопки управления климат-контролем и мультимедийной системой расположены в непосредственной близости от руля, что позволяет легко их использовать, не отрывая взгляда от дороги.

Также стоит упомянуть о наличии системы предупреждений и индикаторов, которые информируют водителя о различных неисправностях или необходимости технического обслуживания. Эти системы могут варьироваться от простых индикаторов до сложных систем, которые могут предоставлять детализированную информацию о состоянии различных систем автомобиля.

В заключение, приборные панели автомобилей Тойота представляют собой результат многолетних исследований и разработок, направленных на улучшение взаимодействия водителя с автомобилем. Каждая модель предлагает уникальные решения, которые соответствуют требованиям времени и ожиданиям потребителей, что делает автомобили Тойота не только надежными, но и удобными в использовании.

Советы по модернизации и кастомизации приборной панели

Модернизация и кастомизация приборной панели автомобиля Тойота могут значительно улучшить как эстетические, так и функциональные характеристики вашего транспортного средства. Ниже приведены несколько советов, которые помогут вам в этом процессе.

1. Выбор материалов

При модернизации приборной панели важно учитывать материалы, которые будут использоваться. Популярные варианты включают карбоновые накладки, алюминиевые вставки и кожаные обивки. Карбоновые материалы легкие и прочные, что делает их идеальными для спортивных автомобилей. Алюминий добавляет современный вид, а кожа придаёт интерьеру роскошь.

2. Замена стандартных приборов

Стандартные приборы можно заменить на более современные и информативные. Например, установка цифровых дисплеев вместо аналоговых приборов может улучшить читаемость информации и добавить функциональности, такой как возможность отображения дополнительных данных о состоянии автомобиля.

3. Подсветка приборной панели

Изменение подсветки приборной панели может значительно изменить атмосферу в салоне автомобиля. Используйте светодиоды различных цветов для создания уникального стиля. Также можно установить регулируемую подсветку, чтобы адаптировать яркость в зависимости от условий освещения.

4. Установка дополнительных функций

Современные приборные панели могут быть оснащены множеством дополнительных функций, таких как системы навигации, мультимедийные системы и Bluetooth. Убедитесь, что выбранные вами устройства совместимы с вашей моделью Тойота и могут быть интегрированы в существующую систему.

5. Программирование и калибровка

После установки новых приборов и функций может потребоваться программирование и калибровка. Это особенно важно для цифровых дисплеев, чтобы они правильно отображали данные. Используйте специализированное программное обеспечение или обратитесь к профессионалам для выполнения этой задачи.

6. Учет особенностей модели

При кастомизации приборной панели важно учитывать особенности конкретной модели автомобиля Тойота. Некоторые модели могут иметь уникальные разъемы и крепления, которые могут повлиять на выбор компонентов. Изучите документацию и схемы, чтобы избежать проблем при установке.

7. Обратитесь к профессионалам

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам. Специализированные мастерские могут предложить услуги по модернизации приборной панели и гарантировать качественный результат.

Следуя этим советам, вы сможете создать уникальную и функциональную приборную панель, которая не только улучшит внешний вид вашего автомобиля, но и повысит его удобство и безопасность в эксплуатации.

Часто задаваемые вопросы по диагностическим разъемам Тойота

Какой тип диагностического разъема используется в автомобилях Тойота?

В большинстве современных автомобилей Тойота используется стандартный диагностический разъем OBD-II (On-Board Diagnostics II). Этот разъем позволяет проводить диагностику различных систем автомобиля, включая двигатель, трансмиссию, системы безопасности и другие. Разъем OBD-II обычно располагается в салоне автомобиля, под приборной панелью, рядом с рулевой колонкой.

Как узнать, какой разъем установлен в вашем автомобиле Тойота?

Для определения типа диагностического разъема в вашем автомобиле Тойота, вы можете обратиться к руководству пользователя, где указаны все технические характеристики вашего автомобиля. Также можно воспользоваться интернет-ресурсами или специализированными форумами, где владельцы автомобилей Тойота делятся информацией о своих моделях.

Как правильно подключить диагностический сканер к разъему?

Подключение диагностического сканера к разъему OBD-II достаточно простое. Вам нужно выполнить следующие шаги:

1. Убедитесь, что автомобиль находится в положении «Парковка» (P) и выключите зажигание.
2. Найдите диагностический разъем, который обычно находится под приборной панелью, рядом с рулевой колонкой.
3. Подключите сканер к разъему, убедившись, что он надежно зафиксирован.
4. Включите зажигание, не заводя двигатель, и следуйте инструкциям на экране сканера.

Какие коды ошибок можно считать через диагностический разъем?

Через диагностический разъем OBD-II можно считать различные коды ошибок, которые могут указывать на неисправности в системах автомобиля. Эти коды делятся на несколько категорий:

• Коды неисправностей (DTC): Указывают на конкретные проблемы, такие как неисправности датчиков, системы впрыска и т.д.
• Коды состояния: Указывают на состояние систем автомобиля, например, работают ли они в нормальном режиме.
• Коды готовности: Показывают, готов ли автомобиль к прохождению экологического теста.

Как расшифровать коды ошибок?

Расшифровка кодов ошибок может быть выполнена с помощью диагностического сканера, который обычно предоставляет описание кода и возможные причины неисправности. Также можно воспользоваться интернет-ресурсами, где представлены базы данных кодов ошибок для автомобилей Тойота. Важно помнить, что один и тот же код может указывать на разные проблемы в зависимости от модели и года выпуска автомобиля.

Что делать после считывания кодов ошибок?

После считывания кодов ошибок необходимо провести диагностику и устранение выявленных неисправностей. В некоторых случаях может потребоваться замена деталей или компонентов, а в других — сброс кодов ошибок с помощью сканера. Если вы не уверены в своих силах, рекомендуется обратиться к квалифицированному специалисту или в сервисный центр для проведения более глубокой диагностики и ремонта.
