Замена цепи ГРМ на Peugeot 308 — важная процедура, которую можно выполнить самостоятельно. В статье представлена пошаговая инструкция с фотографиями и видео, помогающими правильно установить метки ГРМ и избежать ошибок. Знание процесса замены цепи поможет сэкономить на услугах автосервиса и продлить срок службы автомобиля.
В каких случаях необходима?
Цепь ГРМ выполняет ту же функцию, что и зубчатый ремень ГРМ. Она обеспечивает синхронную работу коленчатого и распределительного валов, позволяя клапанам и поршням двигаться одновременно, не мешая друг другу. Если эта синхронизация нарушается, например, при обрыве ремня, клапана могут столкнуться с поршнями, что приведет к их деформации и, как следствие, к капитальному ремонту двигателя. Одним из главных преимуществ цепи является то, что она не рвется, что снижает риск необходимости дорогостоящего ремонта из-за обрыва.

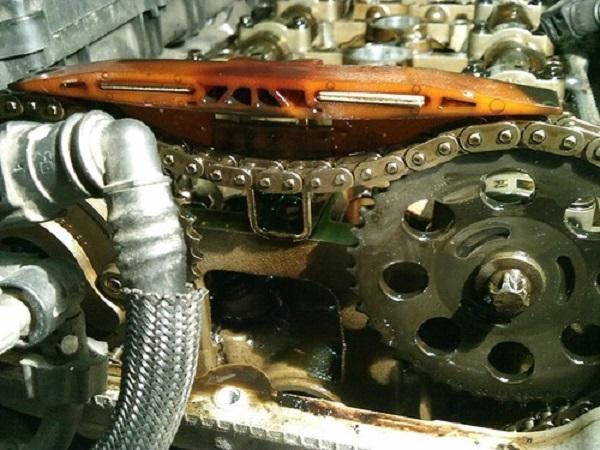

С течением времени, при длительной эксплуатации автомобиля Пежо 308, цепь ГРМ может вытягиваться. Это происходит из-за износа шарнирных соединений, что приводит к увеличению шага между звеньями. Замена цепи необходима в следующих случаях:
- исчерпаны возможности регулировки натяжения;
- при совпадении меток на распредвале метки коленвала не совпадают;
- обнаружены сколы на втулках или трещины на щечках.
Если шаг увеличивается, двигатель начинает работать неравномерно на холостом ходу. Изношенные звенья растягиваются неравномерно, что приводит к изменению натяжения цепи вокруг звездочек.
Растянутая цепь издает больше шума, двигатель труднее запускается, а расход топлива увеличивается.
Опасно, если цепь перескакивает на 1-5 зубьев. В лучшем случае это приведет к остановке автомобиля, в худшем — к столкновению поршней с клапанами, что может потребовать капитального ремонта двигателя. Поэтому регулярная проверка натяжения цепи ГРМ является важной процедурой.
Проверить натяжение можно с помощью специального инструмента, который выполняет роль натяжителя.
Этот инструмент устанавливается на место натяжителя. Сначала нужно выкрутить внутренний штифт, одновременно вкручивая внутренний шток. Затем измеряется зазор с помощью линейки или штангенциркуля. Для атмосферного двигателя Пежо 308 зазор не должен превышать 73 мм, для турбированного — 71 мм.
Пошаговая инструкция
Замена цепи рекомендуется производить на подъемнике или эстакаде, поскольку потребуется снять правую опору для установки метки маховика, расположенной в нижней части двигателя.
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| Подготовка к работе | Набор ключей (рожковые, накидные, торцевые), отвертки (крестовая, плоская), динамометрический ключ, фиксаторы распредвалов и коленвала (специальный набор для Peugeot 308), домкрат, подставки под автомобиль, ветошь, емкость для слива антифриза. | Убедитесь, что двигатель остыл. Отключите аккумулятор. Поднимите автомобиль и зафиксируйте его на подставках для безопасности. |
| Слив жидкостей и демонтаж навесного оборудования | Емкость для слива антифриза, емкость для слива масла (если требуется), набор ключей. | Слейте антифриз из системы охлаждения. Снимите ремень генератора, компрессора кондиционера (если есть) и другие навесные агрегаты, мешающие доступу к ГРМ. |
| Снятие крышки ГРМ и старой цепи | Набор ключей, отвертки, фиксаторы распредвалов и коленвала. | Установите коленвал и распредвалы в положение ВМТ (верхняя мертвая точка) первого цилиндра. Зафиксируйте их специальными инструментами. Открутите болты крепления крышки ГРМ и аккуратно снимите ее. Ослабьте натяжитель цепи и снимите старую цепь. |
| Установка новой цепи ГРМ | Новая цепь ГРМ, новые натяжитель и успокоители цепи, динамометрический ключ. | Установите новую цепь ГРМ, соблюдая метки на цепи и шестернях. Установите новые натяжитель и успокоители. Затяните болты крепления натяжителя с требуемым моментом. |
| Сборка и проверка | Герметик для крышки ГРМ, новые прокладки (при необходимости), динамометрический ключ, антифриз. | Установите крышку ГРМ, используя новый герметик и прокладки. Затяните болты крепления крышки с требуемым моментом. Установите на место все снятые навесные агрегаты. Залейте антифриз. Проверните коленвал вручную несколько раз, убедившись в отсутствии заеданий. Запустите двигатель и проверьте его работу. |
| Дополнительные рекомендации | Руководство по ремонту Peugeot 308, фонарик, перчатки. | Всегда используйте качественные запчасти. При малейших сомнениях в своих силах лучше обратиться к специалистам. После замены цепи ГРМ рекомендуется провести компьютерную диагностику двигателя. |
Интересные факты
Вот несколько интересных фактов о замене цепи ГРМ на Peugeot 308:
-
Сложность процесса: Замена цепи ГРМ на Peugeot 308 может быть довольно сложной задачей, особенно для новичков. Это связано с необходимостью снятия различных компонентов двигателя, таких как крышка ГРМ, генератор и другие элементы. Неправильная установка может привести к серьезным повреждениям двигателя.
-
Проверка натяжителя: При замене цепи ГРМ важно также проверить натяжитель цепи. Он отвечает за поддержание необходимого натяжения цепи, и его неисправность может привести к преждевременному износу цепи или даже к ее обрыву. Рекомендуется заменять натяжитель одновременно с цепью.
-
Ресурс цепи ГРМ: В отличие от ремней ГРМ, которые обычно требуют замены каждые 60-100 тысяч километров, цепи ГРМ имеют больший ресурс и могут служить до 200-300 тысяч километров. Однако это не означает, что их не нужно проверять — регулярные осмотры помогут избежать неожиданных поломок.
Инструменты
Для выполнения работ необходимо подготовить:
- воротки малый и большой (1/4 и 1/2 дюйма соответственно);
- комплект головок;
- набор ключей;
- торекс T30 и T40;
- отвертку.
Из расходных материалов следует собрать:
- цепь;
- натяжитель цепи;
- три успокоителя;
- новые болты для распределительных валов;
- звездочки для распредвала и коленвала;
- прокладку для крышки клапанов.
При покупке цепи для замены важно обращать внимание на качество. Рекомендуется выбирать оригинальные изделия. Качество металла, из которого изготовлена цепь, можно проверить с помощью надфиля, так как звенья и втулки должны быть закаленными. Чтобы избежать приобретения бывшей в употреблении цепи, держите ее рукой горизонтально и проверьте, насколько она провисает. Если провис составляет 7-10 мм, значит, изделие новое; если 17-20 мм – это старая цепь.
Этапы

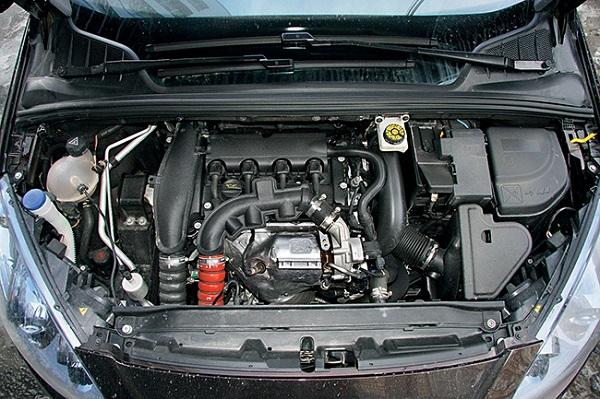

- Подняв автомобиль на подъемнике, необходимо отсоединить отрицательную клемму аккумулятора, чтобы отключить питание.
- Снимаем переднее правое колесо, а также подкрылок и защиту двигателя.
- Извлекаем воздушный фильтр и отсоединяем впускной воздушный патрубок.
- Далее демонтируем декоративную крышку двигателя.
- Отключаем датчики положения распредвалов и электропроводку от двигателя.
- После отключения питания от катушек зажигания, снимаем их.
- Отсоединяем вентиляционный шланг картерных газов и все патрубки. Рекомендуется вставить технологические заглушки, чтобы предотвратить попадание посторонних предметов.

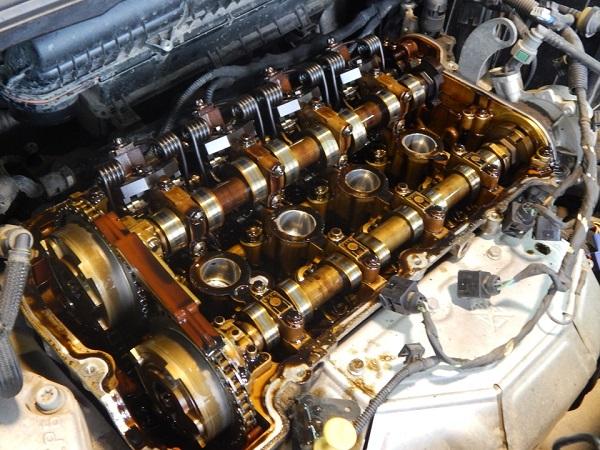

- Демонтируем крышку головки блока цилиндров (ГБЦ).
- Приподняв двигатель, извлекаем щуп для проверки уровня масла.
- Снимаем подушку двигателя.
- Далее убираем дополнительное оборудование.
- Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
- Затем проворачиваем коленвал за крепежный болт до положения, где фиксируется маховик.
- С помощью специального инструмента фиксируем маховик и распределительные валы.
- Снимаем натяжитель цепи.
- Убираем шкивы распределительных валов для впускных и выпускных клапанов.
- Откручиваем ступицу коленчатого вала.
- Снимаем цепь привода ГРМ.
- Затем необходимо снять неподвижную направляющую и направляющую натяжителя.
- Далее извлекаем шестерню коленчатого вала и уплотнительное кольцо.
- Перед заменой расходных материалов на Peugeot 308 и установкой новых комплектующих, следует тщательно очистить все детали от загрязнений.
- Далее собираем направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию устанавливаем на ГБЦ.
- Выставляем метки ГРМ. Как это правильно сделать, можно посмотреть в видео.
- Устанавливаем шкив шестерни привода газораспределительного устройства на коленвал.
- Возвращаем на место ступицу коленвала.
- Устанавливаем шкивы распредвалов для впускных и выпускных клапанов.
- Затем устанавливаем натяжитель и успокоитель цепи.
- Устанавливаем уплотнительное кольцо на место.
- Монтируем шкив привода навесного оборудования.
- Убираем фиксаторы распредвалов и коленвала.
- Надеваем ремни вспомогательного оборудования Peugeot 308 и регулируем их натяжение.
- Устанавливаем крышку головки блока.
- Присоединяем все патрубки.
- Возвращаем на место масляный щуп.
- Устанавливаем обратно катушку зажигания и подключаем её питание.
- Подключаем все датчики и электропроводку.
- Прикручиваем декоративную крышку.
- Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
- Устанавливаем защиту двигателя.
- Устанавливаем подкрылок и переднее правое колесо.
- В завершение подключаем отрицательную клемму к аккумулятору.
После выполнения всех шагов необходимо проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать завершенным. Хотя процедура требует усилий, она вполне осуществима. Таким образом, вы сможете сэкономить на автосервисе и приобрести ценный опыт.
Видео «Установка меток газораспределения»
Подготовка автомобиля
Перед тем как приступить к замене цепи ГРМ на Пежо 308, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неожиданных проблем и обеспечит безопасность в процессе работы.
1. Инструменты и материалы: Убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и головок (включая торцевые ключи)
- Динамометрический ключ
- Отвертки (плоские и крестовые)
- Плоскогубцы
- Ножницы по металлу или резак
- Специальный инструмент для натяжения цепи (если требуется)
- Новая цепь ГРМ и комплект прокладок
- Масло для двигателя и фильтр (рекомендуется заменить при замене цепи)
- Контейнер для сбора старого масла и фильтра
- Рабочие перчатки и защитные очки
2. Подготовка рабочего места: Найдите удобное и хорошо освещенное место для работы. Убедитесь, что у вас достаточно пространства для перемещения и размещения инструментов. Если возможно, используйте подъемник или домкрат для поднятия автомобиля, чтобы облегчить доступ к двигателю.
3. Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор. Это предотвратит случайное замыкание и защитит электронику автомобиля. Сначала снимите отрицательную клемму, а затем положительную.
4. Слив масла: Для удобства работы рекомендуется слить моторное масло. Для этого подставьте контейнер под картер и открутите сливную пробку. Дайте маслу полностью стечь, после чего закрутите пробку обратно.
5. Снятие защитных элементов: Удалите все защитные элементы, которые могут мешать доступу к цепи ГРМ. Это может включать в себя пластиковые или металлические крышки, а также другие компоненты, такие как воздухозаборники или радиаторы. Обязательно запоминайте порядок снятия деталей, чтобы избежать путаницы при сборке.
6. Установка меток: Перед тем как снять старую цепь, установите метки на шестернях распредвала и коленвала. Это поможет вам правильно установить новую цепь на место. Используйте маркер или специальную краску для обозначения положения шестерен.
7. Проверка состояния компонентов: Перед установкой новой цепи ГРМ проверьте состояние других компонентов, таких как натяжитель цепи, звездочки и прокладки. Если они изношены или повреждены, замените их на новые, чтобы избежать проблем в будущем.
Следуя этим шагам, вы сможете подготовить автомобиль к замене цепи ГРМ, что значительно упростит процесс и повысит его безопасность. Теперь вы готовы перейти к следующему этапу — снятию старой цепи и установке новой.
Проверка состояния других компонентов
Перед тем как приступить к замене цепи ГРМ на Пежо 308, важно провести тщательную проверку состояния других компонентов, которые могут повлиять на работу двигателя и долговечность новой цепи. Это поможет избежать дополнительных затрат и проблем в будущем.
1. Проверка натяжителя цепи ГРМ
Натяжитель цепи ГРМ играет ключевую роль в поддержании необходимого натяжения цепи. При осмотре натяжителя обратите внимание на наличие утечек масла, а также на его общее состояние. Если натяжитель работает неправильно или имеет механические повреждения, его следует заменить одновременно с цепью.
2. Осмотр звездочек (шестерен) ГРМ
Звездочки, на которые натянута цепь, также должны быть проверены на наличие износа и повреждений. Обратите внимание на зубья звездочек: они не должны быть изношены или иметь сколы. Если вы заметили какие-либо дефекты, рекомендуется заменить звездочки, чтобы избежать преждевременного износа новой цепи.
3. Проверка состояния подшипников
Подшипники, которые поддерживают вращение звездочек, также должны быть проверены. Износ подшипников может привести к неправильной работе системы ГРМ и, как следствие, к повреждению цепи. При необходимости замените подшипники на новые, чтобы обеспечить надежную работу всей системы.
4. Осмотр других компонентов привода ГРМ
Не забудьте проверить и другие элементы, связанные с приводом ГРМ, такие как прокладки, уплотнители и шланги. Убедитесь, что они не имеют трещин или утечек, так как это может привести к попаданию масла на цепь и, как следствие, к ее преждевременному износу.
5. Проверка состояния масла
Качество масла в двигателе также играет важную роль в работе цепи ГРМ. Убедитесь, что масло чистое и соответствует рекомендациям производителя. Если масло загрязнено или имеет низкий уровень, замените его перед установкой новой цепи.
Проведение тщательной проверки состояния всех этих компонентов поможет вам избежать неприятных сюрпризов и обеспечит долгую и надежную работу нового ГРМ на вашем Пежо 308. Не пренебрегайте этими шагами, так как они могут существенно повлиять на общую производительность двигателя и его долговечность.
Советы по обслуживанию после замены
После успешной замены цепи ГРМ на вашем Пежо 308 важно уделить внимание нескольким аспектам обслуживания, чтобы обеспечить надежную работу двигателя и продлить срок службы новых компонентов. Вот несколько рекомендаций, которые помогут вам в этом процессе.
1. Проверка уровня масла
После замены цепи ГРМ обязательно проверьте уровень моторного масла. Замена цепи может привести к утечкам масла, поэтому убедитесь, что уровень находится в пределах нормы. Если необходимо, долейте масло, соответствующее спецификациям производителя.
2. Пробег до первого обслуживания
Рекомендуется провести первое обслуживание через 1000-1500 км после замены цепи ГРМ. Это позволит выявить возможные проблемы, такие как неправильная натяжка цепи или утечки масла. При этом стоит проверить все соединения и крепления, чтобы убедиться, что все установлено правильно.
3. Регулярная проверка натяжения цепи
Натяжение цепи ГРМ должно проверяться регулярно, особенно в первые месяцы после замены. Неправильное натяжение может привести к преждевременному износу цепи и других компонентов. Если у вас есть сомнения, лучше обратиться к специалисту для диагностики.
4. Замена масла и фильтра
После замены цепи ГРМ рекомендуется заменить масло и масляный фильтр. Это поможет удалить возможные загрязнения, которые могли попасть в систему во время работы. Регулярная замена масла также способствует лучшей работе двигателя и продлевает срок службы всех его компонентов.
5. Следите за звуками двигателя
После замены цепи ГРМ обращайте внимание на звуки, исходящие от двигателя. Ненормальные шумы могут указывать на проблемы с натяжением цепи или другими компонентами. Если вы заметили что-то необычное, не откладывайте визит к механику.
6. Используйте качественные запчасти
При замене цепи ГРМ и других компонентов всегда выбирайте качественные запчасти от проверенных производителей. Это поможет избежать проблем в будущем и обеспечит надежную работу вашего автомобиля.
7. Следите за температурным режимом
После замены цепи ГРМ важно следить за температурой двигателя. Перегрев может привести к серьезным повреждениям. Убедитесь, что система охлаждения работает исправно, и регулярно проверяйте уровень охлаждающей жидкости.
Следуя этим советам, вы сможете обеспечить надежную работу двигателя вашего Пежо 308 после замены цепи ГРМ и избежать многих распространенных проблем. Помните, что регулярное обслуживание и внимание к деталям — залог долгой и безпроблемной эксплуатации вашего автомобиля.
