Замена цепи ГРМ на Nissan Almera N16 — важная процедура для владельцев автомобиля. Правильная работа газораспределительного механизма критична для надежности и долговечности двигателя. В статье мы расскажем, когда и как менять цепь ГРМ, предоставим пошаговую инструкцию и фотоотчет, чтобы вы могли выполнить эту задачу самостоятельно. Знание процесса замены поможет избежать серьезных поломок и сэкономить на ремонте.
В каких случаях необходима замена?
Одним из значительных достоинств Ниссан Альмера Н16 является наличие цепи вместо ремня, который необходимо менять каждые 50-60 тысяч километров. Цепь обеспечивает стабильную работу газораспределительного механизма на протяжении 150-200 тысяч километров. Она может лишь немного сместиться или растянуться, но никогда не порвется, что исключает повреждение клапанов.
Замена цепи ГРМ также требуется, как и в случае с ремнем, в соответствии с рекомендациями производителя. Однако иногда бортовой компьютер может выдавать ошибки 0330 и 0340, что указывает на проблемы с датчиками положения коленчатого и распределительного валов. Эти ошибки могут возникать из-за смещения фаз, связанных с этими датчиками. Для точной диагностики рекомендуется использовать осциллограф. Обычно это свидетельствует о том, что цепь растянулась, и в таком случае необходима ее замена. Признаки, указывающие на необходимость замены, могут включать металлические звуки из-под капота и повышенный расход топлива.
Пошаговая инструкция по замене
Замена цепи ГРМ на Nissan Almera N16 Classic своими силами в домашних условиях, как и замена ремня, требует около 3-4 часов. Рекомендуется выполнять эту процедуру на эстакаде, в смотровой канавке или на подъемнике.
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| Подготовка к работе | Набор ключей (рожковые, накидные, торцевые), головки, трещотка, удлинители, динамометрический ключ, отвертки (плоская, крестовая), плоскогубцы, съемник шкива коленвала (опционально), емкость для слива масла, ветошь, перчатки, фонарик. | Убедитесь, что двигатель остыл. Отключите аккумулятор. Поднимите переднюю часть автомобиля и зафиксируйте ее на подставках. Слейте моторное масло и охлаждающую жидкость (частично). |
| Демонтаж навесного оборудования и крышек | Ключи, головки, отвертки. | Снимите ремень генератора, ремень ГУР (если есть), компрессора кондиционера (если есть). Отсоедините патрубки системы охлаждения, шланги вакуумной системы. Снимите клапанную крышку, переднюю крышку двигателя (крышку ГРМ). |
| Установка меток ГРМ | Маркер, зеркало (опционально). | Поверните коленвал по часовой стрелке до совмещения меток на шкиве коленвала и блоке двигателя. Убедитесь, что метки на распредвалах также совпадают. Это критически важный шаг! Неправильная установка меток приведет к серьезным повреждениям двигателя. |
| Снятие старой цепи ГРМ | Ключи, головки, съемник (если требуется). | Ослабьте натяжитель цепи. Снимите успокоители и башмаки натяжителя. Аккуратно снимите старую цепь ГРМ. Осмотрите звездочки на предмет износа. |
| Установка новой цепи ГРМ | Новая цепь ГРМ, новые успокоители, башмаки, натяжитель (рекомендуется). | Установите новую цепь ГРМ, соблюдая метки на звездочках и цепи. Установите новые успокоители и башмаки. Установите новый натяжитель цепи. Затяните все болты с требуемым моментом (используйте динамометрический ключ). |
| Сборка двигателя | Ключи, головки, отвертки, герметик (для крышки ГРМ). | Установите переднюю крышку двигателя (крышку ГРМ) с новой прокладкой и герметиком. Установите клапанную крышку. Подсоедините все патрубки и шланги. Установите ремни навесного оборудования. |
| Завершающие работы | Воронка, емкость для масла, антифриз. | Залейте новое моторное масло и охлаждающую жидкость. Подключите аккумулятор. Запустите двигатель и дайте ему поработать на холостом ходу, чтобы проверить отсутствие посторонних шумов и утечек. Проверьте уровень масла и антифриза. |
Интересные факты
Вот несколько интересных фактов о замене цепи ГРМ на Nissan Almera N16:
-
Долговечность цепи: В отличие от ремней ГРМ, цепи имеют значительно больший срок службы и могут прослужить до 200 000 км и более. Однако, со временем они могут растягиваться, что может привести к проблемам с синхронизацией двигателя. Поэтому регулярная проверка состояния цепи важна для предотвращения серьезных поломок.
-
Специфика конструкции: На Nissan Almera N16 используется цепь ГРМ, которая требует особого внимания при замене. Важно следить за правильной установкой меток на звёздочках, чтобы избежать повреждения двигателя. Неправильная установка может привести к столкновению поршней с клапанами, что потребует дорогостоящего ремонта.
-
Необходимые инструменты: Для замены цепи ГРМ на Nissan Almera N16 своими руками потребуется не только стандартный набор инструментов, но и специальные приспособления, такие как натяжитель цепи и специальные ключи для фиксации распредвалов. Это делает процесс более сложным, но при наличии необходимых инструментов и терпения, его можно выполнить самостоятельно.
Инструменты
Для выполнения работы необходимо подготовить следующие инструменты и расходные материалы:
- Шестигранный ключ на «6».
- Головки на «12», «13» и «14».
- Молоток.
- Зубило.
- Динамометрический ключ.
- Обезжириватель.
- Герметик.
- Чистые тряпки.
- Контейнеры для слива масла и охлаждающей жидкости.
- Разводной ключ.
- Деревянный брусок.
- Новая цепь ГРМ.
Этапы

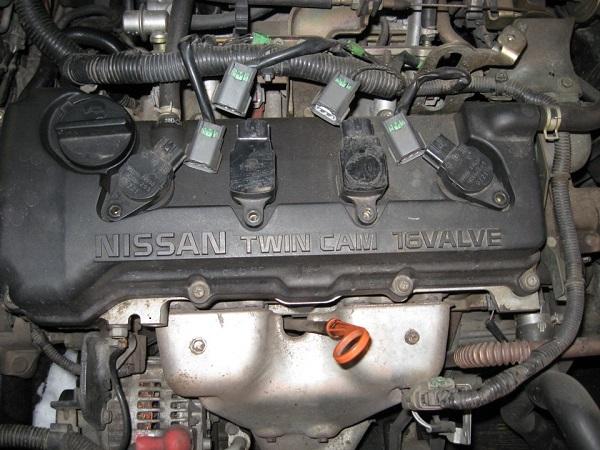

- В начале процесса отключите катушки зажигания от питания, отсоединив провода.
- Аккуратно открутите катушки, снимите их и пронумеруйте в порядке снятия, чтобы избежать путаницы при установке.
- Затем отсоедините воздушные патрубки от клапанной крышки.
- На клапанной крышке открутите все крепежные болты по периметру, следуя инструкции, и снимите крышку.
- Чтобы правая подушка не мешала при демонтаже деталей двигателя, ее следует снять.
- На следующем этапе подставьте под сливное отверстие подготовленную емкость, открутите пробку и слейте моторное масло из двигателя.
- Далее снимите масляный фильтр.
- Уберите хомут с нижнего патрубка радиатора Ниссан Альмера Н16 и слейте охлаждающую жидкость в подготовленную тару. Затем открутите пробку радиатора и слейте оставшуюся жидкость.
- Теперь снимите радиатор и уберите ремень привода генератора.
- Ослабьте хомут подводящего шланга и снимите его.
- Далее снимите головку блока цилиндров. Открутите 4 болта и демонтируйте крышку головки блока вместе с вентилятором и его муфтой.
- Прежде чем снять поддон двигателя, необходимо демонтировать глушитель, открутив три болта, которые его крепят. Теперь можно снять поддон картера.
- Ослабьте болты крепления шкива помпы и снимите ремни привода кондиционера и гидроусилителя руля.
- Вставив деревянный брусок для фиксации между боковой частью картера и коленчатым валом, снимите шкив коленвала. Крепежный болт шкива откручивается с помощью удлинителя и головки.
- Выкрутите шкив водяного насоса и снимите его с места установки. Извлеките металлизированную прокладку под водяным насосом.
- Далее снимите масляный насос. Правую крышку двигателя мы разобрали и демонтировали, теперь цепь газораспределительного механизма полностью доступна.
- Чтобы установить первый поршень в верхнюю мертвую точку, поворачивайте коленвал до достижения нужного положения. При этом метки на шестернях также должны совпадать.
- Для снятия старой цепи на Ниссан Альмера Н16 поочередно выкрутите крепежные болты шестерен распредвала. При этом зафиксируйте распределительный вал с помощью разводного ключа.
- Далее снимите детали в следующем порядке:
- верхнюю планку успокоителя;
- гидронатяжитель;
- натяжную планку успокоителя;
- нижнюю планку, надев на шпильку;
- цепь ГРМ;
- поддев плоской отверткой, снимите нижнюю шестерню.
Сравнив старую и новую цепь, можно заметить, что старая цепь растянута и нуждается в замене.
Сборку выполняем в обратном порядке:
- Перед началом работы очистите боковую поверхность мотора от старого герметика и обезжирьте.
- Устанавливая новую цепь ГРМ, убедитесь, что все метки выставлены правильно.
- Затем замените все уплотнительные резинки в месте установки маслонасоса.
- Нанесите новый герметик, устойчивый к высоким температурам, на боковую поверхность двигателя.
- С помощью динамометрического ключа закрутите каждый болт крепления с моментом 50 Н.м.
- После установки боковой крышки дождитесь, пока герметик не застынет.
- Далее установите помпу и новую прокладку, затягивая все с моментом 40-50 Н.м.
- Продолжайте сборку: установите шкив коленвала, вставив брусок, и затяните болт крепления.
- Наденьте шкив на водяной насос и установите все приводные ремни.
- Верните на место подушку.
- Замените прокладку на клапанной крышке.
- Установите поддон и глушитель на место.
- Закрутите все болты с помощью динамометрического ключа согласно инструкции.
Важно при сборке проверить совпадение всех меток, иначе цепь может сорваться, что приведет к серьезным поломкам. На этом процесс замены цепи на Ниссан Альмера Н16 классик завершен.
Видео «Установка цепи ГРМ и меток на Ниссан Альмера»
В этом видео вы узнаете, как правильно установить цепь ГРМ на Nissan Almera и правильно выставить метки.
https://youtube.com/watch?v=4POJh1NBJWM
Подбор и покупка запчастей
Перед тем как приступить к замене цепи ГРМ на Ниссан Альмера Н16, необходимо тщательно подготовиться и правильно подобрать все необходимые запчасти. Это не только упростит процесс замены, но и обеспечит надежность работы двигателя после ремонта.
Первым шагом в подборе запчастей является определение точной модели вашего автомобиля. Ниссан Альмера Н16 может иметь различные модификации, и для каждой из них могут потребоваться разные компоненты. Убедитесь, что вы знаете VIN-код вашего автомобиля, так как это поможет вам избежать ошибок при покупке.
Основные запчасти, которые вам понадобятся для замены цепи ГРМ, включают:
- Цепь ГРМ: Это основной элемент, который необходимо заменить. Рекомендуется выбирать оригинальные запчасти или качественные аналоги от проверенных производителей.
- Звезды (шестерни): В зависимости от состояния старых звезд, может потребоваться их замена. Проверьте их на наличие износа и повреждений.
- Уплотнительные прокладки: Не забудьте приобрести новые прокладки для крышки ГРМ и других соединений, чтобы избежать утечек масла после сборки.
- Натяжитель цепи: Если ваш натяжитель изношен, его также следует заменить. Это обеспечит правильное натяжение цепи и предотвратит ее провисание.
- Сальники: Проверьте состояние сальников коленвала и распредвала. Если они имеют признаки износа, замените их.
При выборе запчастей важно обращать внимание на качество. Оригинальные запчасти, как правило, имеют более высокий срок службы и надежность. Однако, если вы решите использовать аналоги, выбирайте продукцию известных брендов, которые зарекомендовали себя на рынке.
Также стоит обратить внимание на наличие гарантии на запчасти. Это может стать дополнительной гарантией их качества и долговечности. Не забывайте, что экономия на запчастях может привести к более серьезным проблемам в будущем.
После того как вы собрали все необходимые запчасти, рекомендуется подготовить рабочее место. Убедитесь, что у вас есть все инструменты, которые могут понадобиться в процессе замены цепи ГРМ. Это поможет избежать ненужных задержек и упростит работу.
В заключение, правильный подбор и покупка запчастей — это залог успешной замены цепи ГРМ на Ниссан Альмера Н16. Не торопитесь с покупками и тщательно проверяйте все детали, чтобы обеспечить надежную и долгую работу вашего автомобиля.
Советы по профилактике и обслуживанию цепи ГРМ
Цепь ГРМ (газораспределительного механизма) является важным элементом двигателя, и её правильное обслуживание может значительно продлить срок службы автомобиля. Вот несколько советов, которые помогут вам поддерживать цепь ГРМ в хорошем состоянии и избежать дорогостоящих ремонтов.
Регулярная проверка натяжения цепи
Одним из ключевых аспектов обслуживания цепи ГРМ является регулярная проверка её натяжения. Неправильное натяжение может привести к износу цепи и её компонентов. Рекомендуется проверять натяжение цепи каждые 20 000 — 30 000 километров пробега. Если вы заметили, что цепь ослабла, необходимо отрегулировать натяжение или заменить натяжитель.
Замена масла и фильтра
Качественное моторное масло играет важную роль в работе цепи ГРМ. Оно смазывает цепь и снижает трение между её компонентами. Рекомендуется менять масло каждые 10 000 — 15 000 километров, а также заменять масляный фильтр. Используйте только рекомендованные производителем масла, так как это поможет избежать образования отложений и загрязнений, которые могут негативно сказаться на работе цепи.
Проверка состояния компонентов
При каждом обслуживании автомобиля стоит обращать внимание на состояние компонентов, связанных с цепью ГРМ, таких как звёздочки, натяжители и направляющие. Если вы заметили признаки износа, такие как трещины, коррозия или деформация, рекомендуется заменить эти детали. Это поможет избежать серьёзных поломок в будущем.
Своевременная замена цепи ГРМ
Цепь ГРМ имеет свой срок службы, который обычно составляет от 100 000 до 200 000 километров пробега. Однако это значение может варьироваться в зависимости от условий эксплуатации и качества масла. Рекомендуется следить за рекомендациями производителя и заменять цепь в указанные сроки, чтобы избежать её обрыва и повреждения двигателя.
Избегайте перегрева двигателя
Перегрев двигателя может негативно сказаться на работе цепи ГРМ. Убедитесь, что система охлаждения работает исправно, и регулярно проверяйте уровень охлаждающей жидкости. Если вы заметили, что двигатель перегревается, необходимо немедленно остановить автомобиль и выяснить причину.
Профессиональная диагностика
Если у вас есть сомнения относительно состояния цепи ГРМ или её компонентов, не стесняйтесь обращаться к профессионалам. Регулярная диагностика и обслуживание помогут выявить потенциальные проблемы на ранней стадии и предотвратить серьёзные поломки.
Следуя этим простым советам, вы сможете продлить срок службы цепи ГРМ на вашем Ниссан Альмера Н16 и обеспечить надежную работу двигателя на протяжении многих километров пробега.
Частые ошибки при замене цепи ГРМ и как их избежать
Замена цепи ГРМ на Nissan Almera N16 — это процесс, требующий внимательности и аккуратности. Даже опытные механики могут допустить ошибки, которые могут привести к серьезным проблемам с двигателем. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.
1. Неправильная установка меток ГРМ. Одна из самых распространенных ошибок — это неверное совмещение меток на звездочках распредвала и коленвала. Если метки не совпадают, двигатель может работать некорректно, что приведет к его повреждению. Чтобы избежать этой ошибки, перед началом работы внимательно изучите руководство по эксплуатации вашего автомобиля и убедитесь, что вы точно понимаете, где находятся метки. Рекомендуется использовать маркер для обозначения меток на цепи и звездочках, чтобы избежать путаницы.
2. Игнорирование состояния других компонентов. При замене цепи ГРМ важно также проверить состояние натяжителя, направляющих и других элементов системы. Если они изношены, это может привести к повторной замене цепи в ближайшем будущем. Перед началом замены обязательно осмотрите все компоненты и замените те, которые имеют признаки износа или повреждения.
3. Неправильная натяжка цепи. Недостаточная или чрезмерная натяжка цепи может вызвать шумы, вибрации и даже поломку двигателя. Используйте специальный инструмент для проверки натяжения цепи и следуйте рекомендациям производителя по его настройке. Если у вас нет опыта, лучше обратиться к профессионалам.
4. Пренебрежение чистотой. Во время замены цепи ГРМ важно поддерживать чистоту в рабочей зоне. Попадание грязи и мусора в двигатель может привести к серьезным повреждениям. Перед началом работы очистите все поверхности, с которыми будете работать, и используйте чистые инструменты. Также рекомендуется использовать новые прокладки и уплотнители, чтобы избежать утечек масла.
5. Неправильная сборка. После замены цепи ГРМ необходимо убедиться, что все детали установлены правильно и надежно закреплены. Часто механики забывают установить защитные крышки или не затягивают болты до необходимого момента. Перед запуском двигателя дважды проверьте все соединения и крепления.
6. Игнорирование рекомендаций по замене масла. После замены цепи ГРМ рекомендуется заменить масло и масляный фильтр. Это поможет удалить возможные загрязнения и обеспечить нормальную работу двигателя. Не пренебрегайте этой процедурой, так как она играет важную роль в долговечности двигателя.
Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно заменить цепь ГРМ на Nissan Almera N16 и продлить срок службы вашего автомобиля. Помните, что тщательность и внимание к деталям — ключевые факторы в этом процессе.
