Замена ремня газораспределительного механизма (ГРМ) на Mitsubishi Lancer 9 — важная процедура, которую каждый владелец автомобиля должен уметь выполнять. В этой статье представлена подробная инструкция с фото и видео, чтобы вы могли легко справиться с задачей. Правильная замена ремня ГРМ продлит срок службы двигателя и предотвратит серьезные поломки из-за его износа. Следуя нашим рекомендациям, вы сэкономите на услугах автосервиса и выполните работу самостоятельно.
В каких случаях необходима замена?
Все расходные материалы следует заменять в соответствии с рекомендациями, изложенными в руководстве по обслуживанию Mitsubishi Lancer. Рекомендуется производить замену ремня ГРМ каждые 90 тысяч километров пробега. Однако частота замены может варьироваться в зависимости от состояния самого ремня. Его необходимо заменить в случае обнаружения следующих дефектов:

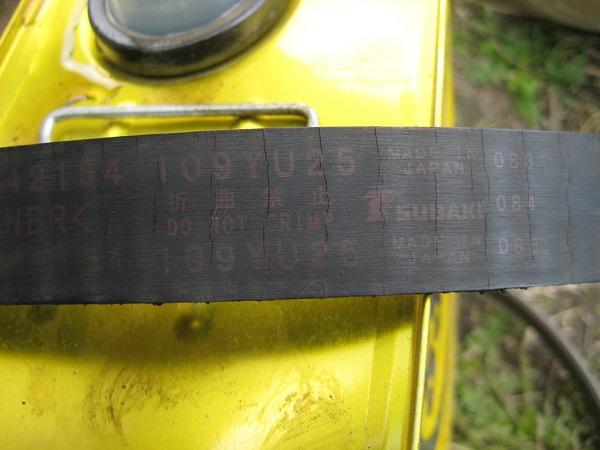

- трещины, вздутия или деформации на внешней поверхности;
- изношенные зубья;
- поврежденные края;
- расслоение материала;
- наличие следов масла на поверхности.
Если замена не будет произведена вовремя, существует риск обрыва ремня. Это может привести к серьезным последствиям для двигателя автомобиля. Ремень ГРМ представляет собой резиновую деталь с зубчатой внутренней стороной, предназначенную для синхронизации работы коленчатого и распределительного валов. При обрыве ремня синхронизация нарушается, что может привести к деформации клапанов и повреждению поршней. В результате может потребоваться капитальный ремонт двигателя или его полная замена.
Пошаговая инструкция по замене
Работы проще проводить на смотровой яме или эстакаде, однако также возможно использовать домкрат.
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка автомобиля | — Домкрат, подставки под автомобиль | — Убедитесь, что автомобиль стоит на ровной и твердой поверхности. |
| — Баллонный ключ | — Затяните стояночный тормоз и включите первую передачу (для МКПП) или установите селектор в положение «P» (для АКПП). | |
| — Противооткатные упоры | — Отключите минусовую клемму аккумулятора. | |
| 2. Демонтаж навесного оборудования | — Набор гаечных ключей и головок | — Снимите ремень привода навесного оборудования (генератор, кондиционер, ГУР). |
| — Отвертки (крестовая, плоская) | — Открутите крепления и снимите шкив коленчатого вала. | |
| — Емкость для слива охлаждающей жидкости (при необходимости) | — Снимите верхний и нижний кожухи ремня ГРМ. | |
| 3. Установка меток ГРМ | — Маркер или корректор | — Поверните коленчатый вал по часовой стрелке до совмещения всех меток ГРМ (на коленчатом валу, распредвалах, балансировочных валах). |
| — Зеркало (для труднодоступных мест) | — Убедитесь, что метки совпадают точно. Это критически важно для правильной работы двигателя. | |
| 4. Демонтаж старого ремня ГРМ | — Ключ для натяжного ролика | — Ослабьте натяжной ролик ремня ГРМ. |
| — Плоскогубцы (при необходимости) | — Снимите старый ремень ГРМ. | |
| — Осмотрите состояние роликов и помпы. При наличии люфта, шума или течи – замените. | ||
| 5. Установка нового ремня ГРМ | — Новый ремень ГРМ | — Установите новый ремень ГРМ, начиная с коленчатого вала, затем распредвалы и балансировочные валы. |
| — Новые ролики (натяжной, обводной) | — Убедитесь, что ремень натянут равномерно и без перекосов. | |
| — Новая помпа (при необходимости) | — Натяните ремень ГРМ согласно рекомендациям производителя (обычно с помощью натяжного ролика). | |
| 6. Проверка и сборка | — Динамометрический ключ | — Проверните коленчатый вал на два полных оборота по часовой стрелке и убедитесь, что метки ГРМ снова совпадают. |
| — Герметик (для кожухов) | — Установите на место кожухи ремня ГРМ, шкив коленчатого вала и ремень привода навесного оборудования. | |
| — Затяните все болты и гайки с рекомендованным моментом затяжки. | ||
| — Подключите минусовую клемму аккумулятора. | ||
| 7. Запуск и проверка | — Диагностический сканер (желательно) | — Запустите двигатель и дайте ему поработать на холостом ходу. |
| — Проверьте отсутствие посторонних шумов, вибраций и индикаторов неисправности на приборной панели. | ||
| — Проверьте уровень охлаждающей жидкости (если сливали). |
Интересные факты
Вот несколько интересных фактов о замене ремня ГРМ на Mitsubishi Lancer 9:
-
Регулярность замены: Ремень ГРМ на Mitsubishi Lancer 9 рекомендуется менять каждые 60 000 — 90 000 километров пробега или каждые 5 лет, в зависимости от того, что наступит раньше. Пренебрежение этой рекомендацией может привести к серьезным повреждениям двигателя, так как обрыв ремня может вызвать столкновение поршней с клапанами.
-
Сложность процесса: Замена ремня ГРМ может показаться сложной задачей, особенно для новичков. Важно следовать инструкции и использовать специальные инструменты, такие как натяжитель ремня и специальные метки для правильной установки. Неправильная установка может привести к неправильной работе двигателя.
-
Дополнительные детали: При замене ремня ГРМ рекомендуется также менять водяной насос и натяжитель ремня. Это связано с тем, что эти компоненты работают в паре с ремнем и могут выйти из строя в ближайшее время после его замены, что потребует повторной разборки и дополнительных затрат.
Инструменты
Для выполнения работ вам понадобятся:
- набор гаечных ключей;
- комплект головок;
- отвертка;
- вороток с рычагом;
- плоскогубцы;
- домкрат;
- маркер;
- ремень ГРМ;
- натяжной ролик;
- водяная помпа;
- уплотнитель коленвала.
При замене ремня ГРМ на Mitsubishi Lancer настоятельно рекомендуется также заменить натяжной ролик. Оригинальные запчасти должны иметь следующие каталожные номера: Mitsubishi MD342154, Mitsubishi 1145A051. В качестве альтернативы можно использовать аналоги, такие как Gates 5535XS, Contitech CT1008, SUN A343YU100 и другие. Для натяжного ролика оригинальный номер — Mitsubishi MD356509, а аналог — NTN JPU57-008A-4.
Этапы
- Если автомобиль не находится на подъемнике, поднимите его правую сторону с помощью домкрата, снимите колесо и установите опору под лонжерон. Затем уберите подкрылок правого переднего колеса.

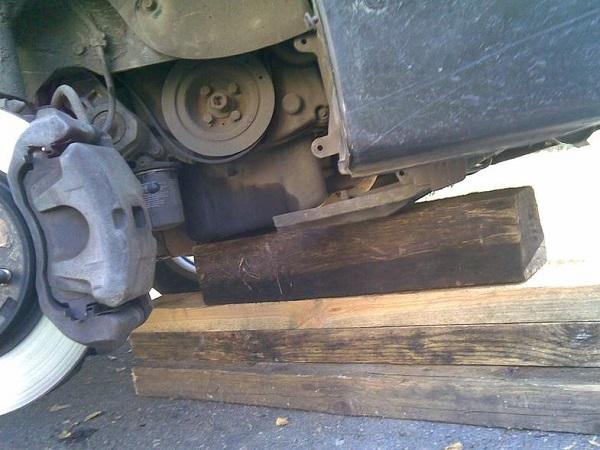

- Сначала снимите колесо и установите опору.
- Начните с демонтажа ремня привода компрессора кондиционера и привода гидроусилителя руля. Для этого ослабьте крепежные болты и болты, отвечающие за регулировку натяжения ремня.
- Чтобы снять ремень генератора и помпы, ослабьте гайку, фиксирующую генератор к вспомогательным агрегатам, а также крепежный болт, который удерживает генератор на установочной планке. Поворачивая регулировочный болт, ослабьте натяжение и снимите ремень.
- Если ремни не подлежат замене, рекомендуется отметить их положение, чтобы при установке было видно, в какую сторону они вращались.
- Ослабив четыре крепежных болта на шкиве помпы, удерживая его неподвижно, выкрутите болты и снимите устройство.
- Далее необходимо демонтировать шкив коленвала. Для этого выкрутите удерживающий его болт. Существует несколько методов, как это сделать:
- Зафиксируйте шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, затем откручивайте болт крепления.
- Если у вас есть помощник и доступ к коленвалу, включите пятую передачу и нажмите на тормоза, пока помощник выкручивает болт крепления шкива.
- Можно воспользоваться стартером. Отключите катушки зажигания и форсунки от питания, наденьте головку на болт и уперев вороток в рычаг или землю, сделайте несколько коротких стартов, пока болт не провернется.
- На следующем этапе снимите верхнюю и нижнюю защитные крышки ГРМ, открутив крепежные болты.
- Затем выставьте метки на распредвале и коленвале, совместив их с метками на двигателе. Для этого вращайте колесо по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, метка на коленвале также должна совпасть с соответствующей меткой на моторе.
- Совместите метки коленвала и двигателя.
- Далее, отогнув пружину натяжного ролика, снимите ее. Затем выкрутите болт крепления и демонтируйте натяжитель.
- Открутите болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Затем снимите правую опору подвески, не забыв подпереть силовой агрегат в этом месте.
- Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытянув его через верх.
- Установка всех компонентов осуществляется в обратном порядке.
- Установив новый натяжной ролик, пружину пока не нужно устанавливать.
- Новый ремень ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.
- Сначала надеваем ремень на шкив коленвала.
- Ветвь, находящаяся напротив натяжного ролика, должна быть натянута.
- Затем вставьте пружину в натяжной ролик. Благодаря пружине произойдет автоматическое натяжение ремня. Теперь затяните болт крепления натяжителя.
- Далее последовательно установите все снятые детали. После установки ремней необходимо отрегулировать их натяжение.
После завершения всех работ запустите двигатель Mitsubishi Lancer и проверьте его работу.
При снятии ремня важно не допустить проворачивания коленвала и распредвала, так как это может привести к повреждению клапанов и поршней.
Читайте также:
Видео «Замена ремня ГРМ на Mitsubishi Lancer 9»
В данном видео демонстрируется процедура замены ремня ГРМ и водяного насоса на автомобиле Mitsubishi Lancer 9.
Подбор запчастей и материалов
Перед тем как приступить к замене ремня ГРМ на Mitsubishi Lancer 9, необходимо тщательно подготовиться, в том числе правильно подобрать все необходимые запчасти и материалы. Это обеспечит не только успешное выполнение работы, но и долговечность нового ремня.
1. Ремень ГРМ
Первым и самым важным элементом, который нужно заменить, является сам ремень ГРМ. Для Mitsubishi Lancer 9 рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей. Обратите внимание на следующие параметры:
- Длина ремня: Убедитесь, что длина нового ремня соответствует спецификациям вашего автомобиля.
- Ширина и зубчатый профиль: Эти характеристики также должны совпадать с оригинальными, чтобы избежать проблем с установкой и работой двигателя.
- Материал: Ремни из качественного синтетического материала имеют большую стойкость к износу и температурным колебаниям.
2. Натяжитель и ролики
При замене ремня ГРМ рекомендуется также заменить натяжитель и все ролики, так как они могут быть изношены и повлиять на работу нового ремня. Обратите внимание на следующие моменты:
- Совместимость: Убедитесь, что натяжитель и ролики подходят именно для Mitsubishi Lancer 9.
- Качество: Выбирайте детали от известных производителей, чтобы избежать проблем в будущем.
3. Масло и фильтры
Хотя это не является прямой частью замены ремня ГРМ, рекомендуется заменить моторное масло и масляный фильтр во время проведения работ. Это позволит избежать загрязнения системы и продлить срок службы двигателя. Выбирайте масло, соответствующее спецификациям вашего автомобиля.
4. Инструменты
Для успешной замены ремня ГРМ вам понадобятся следующие инструменты:
- Набор ключей и головок (включая торцевые ключи).
- Динамометрический ключ для правильной затяжки крепежных элементов.
- Отвертки (плоская и крестовая).
- Стяжки для удержания ремня (если необходимо).
- Лестница или подъемник для удобного доступа к двигателю.
— это важный этап, который требует внимательности и тщательности. Убедитесь, что все детали соответствуют вашему автомобилю, и вы готовы к успешной замене ремня ГРМ на Mitsubishi Lancer 9.
Советы по профилактике и обслуживанию
Для того чтобы обеспечить долгую и бесперебойную работу двигателя вашего Mitsubishi Lancer 9, необходимо не только правильно заменить ремень ГРМ, но и следовать ряду профилактических мер и рекомендаций по обслуживанию. Вот несколько советов, которые помогут вам поддерживать систему ГРМ в идеальном состоянии.
Регулярная проверка состояния ремня ГРМ: Рекомендуется периодически осматривать ремень на наличие трещин, износа или других повреждений. Если вы заметили какие-либо изменения в его состоянии, лучше всего заменить ремень заранее, чтобы избежать серьезных поломок.
Соблюдение интервалов замены: Производитель рекомендует менять ремень ГРМ каждые 60 000 — 90 000 километров пробега. Однако, если вы часто ездите в условиях повышенной нагрузки (например, в городских пробках или по плохим дорогам), стоит сократить этот интервал.
Проверка натяжителя и роликов: При замене ремня ГРМ обязательно проверяйте состояние натяжителя и всех роликов. Изношенные или поврежденные детали могут привести к неправильному натяжению ремня, что в свою очередь может вызвать его преждевременный износ или обрыв.
Использование качественных запчастей: При замене ремня ГРМ выбирайте только оригинальные или качественные аналоговые детали. Некачественные ремни могут не выдержать нагрузки и привести к серьезным поломкам двигателя.
Соблюдение технологии установки: При установке нового ремня ГРМ важно следовать всем рекомендациям производителя. Неправильная установка может привести к неправильной работе двигателя и его повреждению.
Проверка других систем: Во время замены ремня ГРМ стоит обратить внимание на другие системы, такие как система охлаждения и система смазки. Убедитесь, что все жидкости находятся на нужном уровне, а радиатор и масляный фильтр в хорошем состоянии.
Запись всех проведенных работ: Ведение журнала обслуживания вашего автомобиля поможет вам отслеживать все проведенные работы и своевременно планировать следующие замены. Это также может быть полезно при продаже автомобиля, так как потенциальные покупатели оценят наличие документации о проведенных ремонтах.
Следуя этим простым советам, вы сможете значительно продлить срок службы ремня ГРМ и избежать дорогостоящих ремонтов в будущем. Заботьтесь о своем Mitsubishi Lancer 9, и он прослужит вам верой и правдой на протяжении многих лет.
Частые ошибки при замене ремня ГРМ
Замена ремня ГРМ (газораспределительного механизма) — это важная процедура, которая требует внимательности и точности. Даже небольшая ошибка может привести к серьезным повреждениям двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть в процессе замены ремня ГРМ на Mitsubishi Lancer 9.
1. Неправильная установка меток ГРМ
Одна из самых распространенных ошибок — это неправильная установка меток на шкивах. Перед началом работы обязательно ознакомьтесь с сервисной документацией, чтобы точно знать, где должны находиться метки. Если метки не совпадают, это может привести к неправильной синхронизации работы клапанов и поршней, что в свою очередь может вызвать их столкновение и серьезные повреждения.
2. Игнорирование натяжения ремня
После установки нового ремня ГРМ необходимо правильно отрегулировать его натяжение. Слишком слабый или слишком натянутый ремень может привести к его преждевременному износу или даже обрыву. Используйте специальный инструмент для проверки натяжения и следуйте рекомендациям производителя.
3. Пренебрежение заменой сопутствующих деталей
При замене ремня ГРМ рекомендуется также менять натяжитель и ролики. Эти детали изнашиваются и могут стать причиной проблем в будущем. Не стоит экономить на их замене, так как это может сэкономить вам деньги и время в долгосрочной перспективе.
4. Неправильная установка защитного кожуха
После завершения замены ремня ГРМ важно правильно установить защитный кожух. Если он будет установлен неправильно или не будет установлен вовсе, это может привести к попаданию грязи и посторонних предметов в область ремня, что увеличивает риск его повреждения.
5. Пропуск проверки других систем
Замена ремня ГРМ — это хорошая возможность проверить и другие системы автомобиля, такие как система охлаждения и генератор. Пропуск этой проверки может привести к дополнительным расходам на ремонт в будущем. Убедитесь, что все системы работают исправно, прежде чем завершить процесс замены.
Избегая этих распространенных ошибок, вы сможете успешно заменить ремень ГРМ на Mitsubishi Lancer 9 и продлить срок службы вашего автомобиля. Помните, что внимательность и тщательность — ключевые факторы в этом процессе.
