Безопасность на дороге становится важной темой, и дневные ходовые огни (ДХО) способствуют повышению видимости автомобиля. Многие автолюбители сталкиваются с проблемой установки контроллера для ДХО, так как готовые решения часто дороги и сложны в использовании. В этой статье мы предлагаем простой способ изготовления контроллера ДХО своими руками без сложных микросхем. Вы узнаете, какие материалы понадобятся, и получите пошаговую инструкцию по сборке устройства, что позволит сэкономить и получить полезный опыт в электронике.

Варианты изготовления своими руками

Если вы планируете установить контроллер дневных ходовых огней в своем автомобиле, сначала рекомендуем изучить несколько способов создания этого устройства.

Контроллер ДХО. Теперь ходовые не перегорят!

Фотогаларея «Схемы для изготовления»

1. Контроллер дневных ходовых огней на основе реле. На многих автомобилях предусмотрены штатные противотуманки, однако не все водители используют их по назначению. Причины могут быть различными: отсутствие необходимости, высокое потребление энергии или низкая эффективность освещения. В качестве альтернативы, противотуманки можно преобразовать в дневные ходовые огни, заменив источники света на светодиоды. Также потребуется немного изменить стандартную схему подключения, что, вероятно, потребует снятия бампера и контрольного щитка.
   После получения доступа к бортовой сети, подключение осуществляется по приведенной выше схеме. Важно обеспечить корректную работу освещения: дневные ходовые огни должны автоматически включаться при запуске двигателя и отключаться при активации габаритов или дальнего/ближнего света. Для этого сигнал от габаритных огней можно взять с подсветки кнопки, что поможет не забыть отключить ДХО.

2. С использованием платы ATmega8. Этот вариант более удобен, если доступ к проводке в автомобиле затруднен. Дневные ходовые огни приобретаются отдельно, и блок управления не требуется. Установите ДХО самостоятельно в бампер, для этого сделайте необходимые отверстия и закрепите оптику. После выполнения этих шагов, вам останется лишь настроить контроллер.
   Стоит отметить, что данная плата также предоставляет возможность реализовать другие полезные функции, такие как индикация работы подогревателя двигателя. В этом случае алгоритм будет следующим: когда двигатель не запущен, напряжение на аккумуляторе будет ниже 13.5 вольт. При запуске двигателя аккумулятор начнет подзаряжаться, и напряжение превысит 13.5 вольт. Дневные ходовые огни активируются автоматически. Для подключения необходимо соединить два провода с аккумулятором и два — с оптикой.

Интересные факты

Вот несколько интересных фактов о создании контроллера ходовых огней без использования сложных микросхем:

1. Простота схемы: Для создания контроллера ходовых огней можно использовать простые компоненты, такие как резисторы, транзисторы и реле. Это позволяет избежать сложных микросхем и программирования, что делает проект доступным даже для начинающих радиолюбителей.

2. Использование светодиодов: Светодиоды (LED) не только энергоэффективны, но и имеют длительный срок службы. При правильном подключении и использовании простых схем можно добиться эффектов мигания или плавного включения, что добавляет эстетики и безопасности.

3. Экономия энергии: Контроллеры, построенные на основе простых компонентов, могут быть оптимизированы для минимального потребления энергии. Например, использование транзисторов для управления светодиодами позволяет снизить нагрузку на аккумулятор автомобиля, что особенно важно для длительных поездок или в условиях низкой зарядки.

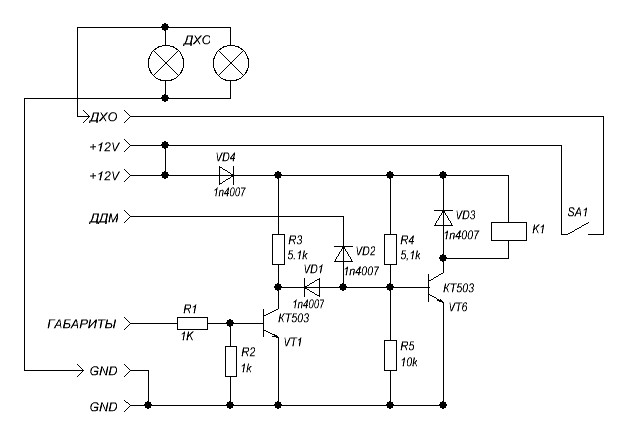

Инструкция по изготовлению регулятора ДХО

Давайте рассмотрим, как можно самостоятельно изготовить регулятор для дневных ходовых огней (ДХО) по приведенной выше схеме.

Принцип работы этого устройства заключается в следующем: блок активирует дневные ходовые огни только при выполнении определенных условий:

• двигатель автомобиля должен быть запущен;
• габаритные огни и дальний, а также ближний свет должны быть выключены.

Эти условия являются обязательными и соответствуют всем стандартам функционирования дневных ходовых огней. Если вы включите ближний свет в темное время суток, регулятор автоматически отключит ходовые огни.

Для сборки блока по схеме вам понадобятся следующие компоненты:

• два биполярных транзистора, обозначенные как VT1 и VT6;
• три выпрямительных диода, маркированные VD1, VD2 и VD3;
• два резистора на 1 кОм — R1 и R2;
• два резистора на 5.1 кОм — R3 и R4;
• один резистор на 10 кОм — R5;
• один предохранитель на 15 ампер и одно реле на 10 ампер, обозначенное как К1.

Все эти детали можно найти на любом радиорынке, в специализированном магазине или заказать через интернет. Проблем с поиском необходимых компонентов возникнуть не должно. Процесс сборки устройства не должен вызвать затруднений — просто соедините все элементы на плате согласно схеме. Соединение осуществляется с помощью пайки. Если у вас нет навыков пайки, лучше обратиться к опытному электрику — любой специалист сможет без труда собрать такой регулятор.

При пайке будьте внимательны и не повредите компоненты контроллера, так как это может привести к его неисправности. Все детали должны быть надежно припаяны, так как во время движения автомобиля могут возникать вибрации, которые негативно влияют на любые подвижные элементы, особенно в электронике.

После завершения сборки устройства важно правильно его подключить:

• ДДМ — соедините с контроллером давления моторной жидкости или со стояночным тормозом;
• выход на +12 вольт подключите к генератору или замку зажигания, в частности, к контакту, где появляется напряжение при работающем двигателе;
• габариты — это положительный контакт габаритных огней, конкретное место подключения не критично;
• GND — это масса или кузов автомобиля;
• ДХО — сами дневные ходовые огни с галогенными или светодиодными источниками света (автор видео о подключении — Виталий Новаков).

Что касается настройки собранного контроллера, то этот процесс включает в себя диагностику алгоритма работы с помощью подачи имитационных импульсов. Когда на вход габаритных огней поступает 12-вольтное напряжение, реле должно автоматически отключиться. Оно также отключится, если вход контроллера давления масла будет замкнут на землю.

Подключение ДХО через китайский контроллер

Цена вопроса

Если по каким-либо причинам вы предпочитаете не изготавливать контроллер самостоятельно, его можно приобрести на рынке или заказать через интернет. Цены могут варьироваться в зависимости от магазина, и разница может достигать 40%. В среднем, стоимость контроллера DRL в настоящее время колеблется от 650 до 1000 рублей.

Видео «Обзор контроллера ДХО, купленного в Китае»

В представленном ниже видео вы сможете увидеть детальный обзор китайского контроллера для дневных ходовых огней, подготовленный автором ролика Сергеем Станевичем.

Контролёр ДХО . DRL controller . Посылки с aliexpress.

Необходимые материалы и инструменты

Для создания контроллера ходовых огней без использования сложных микросхем нам понадобятся простые и доступные материалы и инструменты. В этом разделе мы подробно рассмотрим, что именно потребуется для успешной сборки устройства.

Материалы

• Светодиоды: Для ходовых огней лучше всего подойдут белые светодиоды, так как они обеспечивают яркий и заметный свет. Рекомендуется использовать светодиоды с рабочим напряжением 3-3.5 В и током 20 мА.
• Резисторы: Для ограничения тока, проходящего через светодиоды, понадобятся резисторы. В зависимости от напряжения источника питания и характеристик светодиодов, вам могут понадобиться резисторы на 220 Ом или 330 Ом.
• Проводка: Используйте изолированные проводники, чтобы соединить все компоненты. Подойдут как медные, так и алюминиевые провода, главное, чтобы они были достаточно тонкими для удобной сборки.
• Переключатель: Для включения и выключения ходовых огней вам понадобится простой переключатель. Это может быть как механический, так и электронный переключатель, в зависимости от ваших предпочтений.
• Блок питания: Для питания светодиодов можно использовать аккумулятор или батарею. Наиболее распространённые варианты — это 9 В батарея или 12 В аккумулятор.
• Корпус: Для защиты всех компонентов от внешних воздействий рекомендуется использовать корпус. Это может быть пластиковый или металлический ящик, в который вы сможете разместить все детали.

Инструменты

• Паяльник: Для соединения проводов и компонентов между собой вам потребуется паяльник. Убедитесь, что у вас есть припой и флюс для качественной пайки.
• Кусачки: Эти инструменты понадобятся для обрезки проводов до нужной длины.
• Отвертка: Если вы используете корпус с винтовыми соединениями, вам понадобится отвертка для его сборки.
• Мультиметр: Этот инструмент поможет вам проверить целостность цепи и правильность подключения компонентов.
• Изолента: Для изоляции соединений и предотвращения коротких замыканий используйте изоленту или термоусадочные трубки.

Собрав все необходимые материалы и инструменты, вы будете готовы приступить к сборке контроллера ходовых огней. В следующем разделе мы подробно рассмотрим процесс сборки и подключения всех компонентов.

Советы по настройке и тестированию контроллера

После сборки контроллера ходовых огней важно правильно его настроить и протестировать, чтобы убедиться в его корректной работе. В этом разделе мы рассмотрим несколько ключевых шагов, которые помогут вам в этом процессе.

1. Проверка соединений

Перед тем как включать контроллер, убедитесь, что все соединения выполнены правильно. Проверьте, что:

• Все провода надежно зафиксированы и не имеют повреждений.
• Контакты не коротят друг друга, особенно в местах соединения с источником питания.
• Элементы, такие как резисторы и диоды, установлены в правильной полярности.

2. Подключение к источнику питания

Подключите контроллер к источнику питания, соблюдая полярность. Рекомендуется использовать блок питания с напряжением, соответствующим требованиям вашего контроллера. Если вы используете аккумулятор, убедитесь, что его заряд достаточен для работы устройства.

3. Первоначальная настройка

Если ваш контроллер имеет возможность настройки, например, через переменные резисторы или переключатели, выполните первоначальную настройку. Это может включать:

• Установку желаемой яркости огней.
• Настройку времени включения и выключения.
• Выбор режима работы (например, мигание или постоянный свет).

4. Тестирование работы

После настройки проведите тестирование работы контроллера. Для этого:

• Включите контроллер и наблюдайте за поведением ходовых огней.
• Проверьте, как они реагируют на изменения настроек (яркость, режимы).
• Убедитесь, что все огни работают синхронно и без задержек.

5. Устранение неполадок

Если вы заметили какие-либо проблемы в работе контроллера, выполните следующие шаги:

• Проверьте все соединения и контакты на наличие повреждений.
• Убедитесь, что источник питания работает корректно и выдает необходимое напряжение.
• Если контроллер имеет индикаторы, обратите внимание на их состояние — это может помочь в диагностике.

6. Финальная проверка

После устранения всех неполадок и успешного тестирования проведите финальную проверку. Убедитесь, что контроллер работает стабильно в течение длительного времени. Это поможет избежать неожиданных сбоев в будущем.

Следуя этим рекомендациям, вы сможете настроить и протестировать контроллер ходовых огней, обеспечив его надежную и безопасную работу. Удачи в ваших проектах!

Проблемы и их решения при изготовлении контроллера

Создание контроллера ходовых огней может показаться сложной задачей, особенно для тех, кто не имеет опыта работы с электроникой. Однако, с правильным подходом и пониманием основных проблем, можно легко справиться с этой задачей. В этом разделе мы рассмотрим основные проблемы, с которыми могут столкнуться мастера, и предложим решения для их преодоления.

1. Выбор компонентов

Одной из первых проблем, с которой сталкиваются при изготовлении контроллера, является выбор подходящих компонентов. Для создания простого контроллера ходовых огней вам понадобятся:

• Резисторы
• Транзисторы
• Светодиоды
• Переключатели
• Блок питания

Важно учитывать параметры каждого компонента, такие как максимальное напряжение и ток, чтобы избежать перегрева и выхода из строя. Рекомендуется использовать светодиоды с низким потреблением энергии, что позволит снизить нагрузку на транзисторы и продлить срок службы устройства.

2. Схема подключения

Неправильная схема подключения может привести к неработоспособности контроллера. Для предотвращения этой проблемы необходимо заранее разработать схему, которая будет включать все компоненты. Используйте программное обеспечение для проектирования схем, чтобы визуализировать подключение. Убедитесь, что все соединения надежны и правильно изолированы, чтобы избежать короткого замыкания.

3. Программирование логики работы

Если вы планируете использовать микроконтроллер, то необходимо будет написать программу, которая будет управлять работой ходовых огней. Однако, в нашем случае мы можем обойтись без сложных микросхем, используя простые логические элементы, такие как транзисторы и реле. Это значительно упростит процесс и уменьшит вероятность ошибок в коде.

Для реализации логики работы можно использовать комбинацию резисторов и транзисторов, которые будут включать и выключать светодиоды в зависимости от состояния переключателя. Это позволит создать простую, но эффективную систему управления.

4. Тестирование и отладка

После сборки контроллера важно провести тестирование, чтобы убедиться, что все работает корректно. Начните с проверки каждого компонента по отдельности, а затем переходите к тестированию всей схемы в целом. Обратите внимание на возможные перегревы и нестабильную работу. Если что-то не работает, проверьте соединения и параметры компонентов.

5. Устойчивость к внешним воздействиям

Контроллер ходовых огней будет подвергаться различным внешним воздействиям, таким как влага, пыль и механические повреждения. Для повышения устойчивости устройства рекомендуется использовать герметичные корпуса и защитные покрытия для компонентов. Это поможет предотвратить коррозию и продлить срок службы контроллера.

Следуя этим рекомендациям и учитывая возможные проблемы, вы сможете создать надежный и эффективный контроллер ходовых огней без использования сложных микросхем. Главное — это тщательное планирование и внимание к деталям на каждом этапе сборки.
