Замена сцепления на Lada Kalina — задача, с которой сталкиваются владельцы этого автомобиля. Правильная работа сцепления важна для безопасного и комфортного вождения, а его износ может вызвать проблемы с трансмиссией. В статье представлена инструкция по самостоятельной замене сцепления, включая необходимые инструменты и пошаговые рекомендации. Также добавлены фотографии и видео, которые помогут лучше понять процесс и избежать распространенных ошибок.
Инструкция по замене

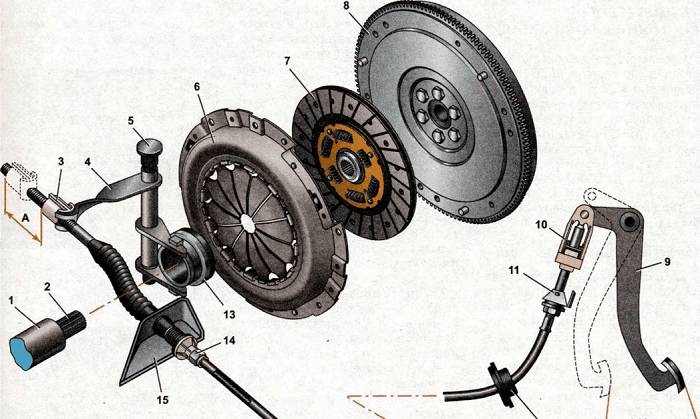

Крутящий момент от трансмиссии к двигателю передается через сцепление. Этот процесс осуществляется с помощью троса сцепления, который связывает силовой агрегат с коробкой передач, позволяя автомобилю запускаться, переключать передачи и тормозить. Рычажный механизм обеспечивает движение автомобиля.
Какое сцепление выбрать?
Существует несколько типов сцеплений, которые различаются по следующим параметрам:
- принципу функционирования: электрические, механические и комбинированные;
- рабочей среде: воздушная и масляная ванна;
- конструкции: замкнутые и попеременно замкнутые механизмы;
- количеству дисков: одно-, двух- и многодисковые;
- количеству пружин: с одной или несколькими;
- двухпоточные.
Сцепление представляет собой сложный механизм, поэтому перед его самостоятельной заменой на автомобиле Лада Калина важно внимательно ознакомиться с его конструкцией и особенностями.
На моделях ВАЗ 1117, 1118 и 1119 устанавливаются сцепления диаметром 190 и 200 мм. Чтобы определить диаметр, нужно обратить внимание на количество болтов, крепящих стартер: для 190 мм их три, а для 200 мм – два. В комплект сцепления входят диск, корзина и выжимной подшипник. Наиболее распространенными являются изделия таких брендов, как Valeo, Sachs, Luk, ВИС и Kraft.
При использовании привода от других моделей следует учитывать маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их две, а в ВАЗ 2108 – три. Срок службы сцепления зависит от состояния узлов и условий эксплуатации. Качественный привод может прослужить до 100 тысяч километров.
Если во время поездки возникли проблемы со сцеплением, лучше всего вызвать эвакуатор или воспользоваться другим транспортным средством для буксировки автомобиля, так как это может предотвратить повреждение коробки передач.
| Этап работы | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | ||
| 1. Поднять автомобиль | Используйте подъемник или надежные домкраты с подставками. | Подъемник или 2 домкрата, 2 подставки под автомобиль. |
| 2. Отключить аккумулятор | Отсоедините минусовую клемму аккумулятора для безопасности. | Гаечный ключ на 10. |
| 3. Слить масло из КПП | Открутите сливную пробку на коробке передач и дайте маслу стечь в емкость. | Емкость для отработанного масла (не менее 3 л), гаечный ключ на 17 или квадратный ключ. |
| 4. Снять колеса | Открутите болты крепления колес и снимите их. | Баллонный ключ. |
| 5. Отсоединить приводы колес | Открутите гайки крепления ШРУСов к ступицам. | Гаечный ключ на 30 или 32 (зависит от модели). |
| 6. Отсоединить тяги переключения передач | Отсоедините кулису от штока выбора передач. | Плоскогубцы, отвертка. |
| 7. Отсоединить трос сцепления | Отсоедините трос от вилки выключения сцепления. | Гаечный ключ на 13. |
| 8. Отсоединить стартер | Открутите болты крепления стартера и отодвиньте его в сторону. | Гаечный ключ на 13, на 17. |
| 9. Отсоединить датчик скорости | Отсоедините разъем датчика скорости от КПП. | Отвертка или тонкий предмет для отщелкивания фиксатора. |
| 10. Отсоединить опоры КПП | Открутите болты крепления подушек КПП к кузову. | Гаечный ключ на 17, на 19. |
| Снятие КПП | ||
| 1. Подпереть двигатель | Используйте подпорку или домкрат под двигатель, чтобы он не упал после снятия КПП. | Подпорка или домкрат. |
| 2. Открутить болты крепления КПП к двигателю | Аккуратно открутите все болты, соединяющие коробку передач с двигателем. | Гаечный ключ на 17, на 19, удлинитель, вороток. |
| 3. Снять КПП | Осторожно снимите коробку передач, опуская ее вниз. Возможно, потребуется помощь второго человека. | Помощник. |
| Замена сцепления | ||
| 1. Снять корзину сцепления | Открутите болты крепления корзины сцепления к маховику. | Гаечный ключ на 10 или 12. |
| 2. Снять ведомый диск | Снимите старый ведомый диск с маховика. | — |
| 3. Очистить маховик | Очистите поверхность маховика от грязи и остатков старого сцепления. | Ветошь, очиститель тормозов (опционально). |
| 4. Установить новый ведомый диск | Установите новый ведомый диск, центрируя его с помощью специальной оправки. | Новый ведомый диск, центрирующая оправка. |
| 5. Установить новую корзину сцепления | Установите новую корзину сцепления, совместив отверстия с маховиком, и закрутите болты. | Новая корзина сцепления, гаечный ключ на 10 или 12, динамометрический ключ (для затяжки с нужным моментом). |
| 6. Заменить выжимной подшипник | Снимите старый выжимной подшипник с вилки и установите новый. | Новый выжимной подшипник, смазка для направляющей втулки. |
| Установка КПП и сборка | ||
| 1. Установить КПП | Аккуратно поднимите коробку передач и установите ее на место, совместив шлицы первичного вала с ведомым диском сцепления. | Помощник. |
| 2. Закрутить болты крепления КПП к двигателю | Затяните болты крепления КПП к двигателю. | Гаечный ключ на 17, на 19, удлинитель, вороток, динамометрический ключ. |
| 3. Присоединить стартер | Установите стартер на место и закрутите болты крепления. | Гаечный ключ на 13, на 17. |
| 4. Присоединить датчик скорости | Подключите разъем датчика скорости. | — |
| 5. Присоединить опоры КПП | Закрутите болты крепления подушек КПП к кузову. | Гаечный ключ на 17, на 19. |
| 6. Присоединить трос сцепления | Подсоедините трос к вилке выключения сцепления и отрегулируйте его натяжение. | Гаечный ключ на 13. |
| 7. Присоединить тяги переключения передач | Подсоедините кулису к штоку выбора передач. | Плоскогубцы, отвертка. |
| 8. Установить приводы колес | Установите приводы колес и закрутите гайки крепления ШРУСов. | Гаечный ключ на 30 или 32. |
| 9. Установить колеса | Установите колеса и закрутите болты крепления. | Баллонный ключ. |
| 10. Залить масло в КПП | Залейте новое трансмиссионное масло в коробку передач до необходимого уровня. | Новое трансмиссионное масло (около 2,2 л), воронка. |
| 11. Подключить аккумулятор | Подсоедините минусовую клемму аккумулятора. | Гаечный ключ на 10. |
| Проверка | ||
| 1. Проверить работу сцепления | Запустите двигатель и проверьте работу сцепления, переключая передачи. | — |
| 2. Проверить отсутствие течей | Убедитесь в отсутствии течей масла из КПП. | — |
Интересные факты
Вот несколько интересных фактов о замене сцепления на автомобиле Лада Калина:
-
Специфика конструкции: На Ладе Калине сцепление имеет гидравлический привод, что делает процесс замены немного сложнее, чем на автомобилях с механическим приводом. При замене сцепления важно правильно прокачать систему, чтобы избежать проблем с работой сцепления в будущем.
-
Необходимые инструменты: Для замены сцепления на Калине потребуется не только стандартный набор инструментов (ключи, отвертки), но и специальные инструменты, такие как съемник для подшипника и приспособление для выравнивания диска сцепления. Это может значительно упростить процесс и повысить качество установки.
-
Проверка других компонентов: Во время замены сцепления стоит обратить внимание на состояние других связанных компонентов, таких как выжимной подшипник и маховик. Замена сцепления — это хорошая возможность проверить и, при необходимости, заменить эти детали, чтобы избежать дополнительных затрат в будущем.
Эти факты могут помочь вам лучше подготовиться к самостоятельной замене сцепления на Ладе Калине.
Читайте также:
Инструменты
Для замены сцепления необходимо поднять автомобиль, так как некоторые операции выполняются снизу. Для этого подойдут подъемник, эстакада или смотровая яма. Вам понадобятся следующие инструменты и материалы для самостоятельной замены:

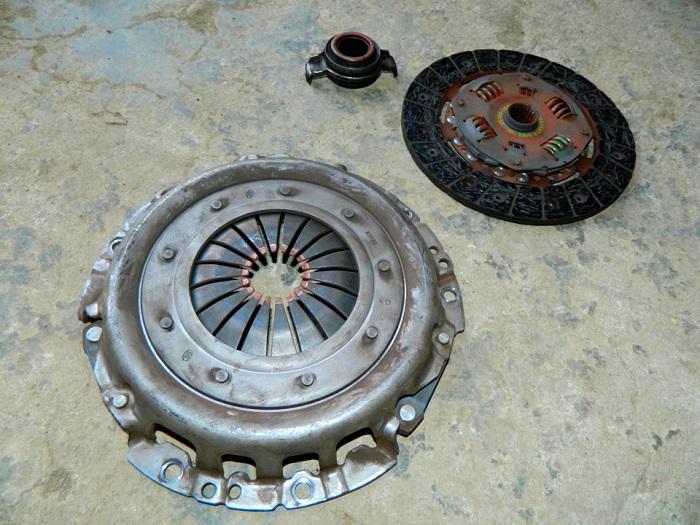

- новый комплект сцепления;
- набор инструментов;
- опора для двигателя;
- контейнер для слива масла;
- чистые тряпки.
Перед тем как снять коробку передач, следует слить масло. Если вы выполняете работу самостоятельно, рекомендуется слить всю смазку. Если у вас есть помощник, можно слить лишь часть жидкости из проводов, чтобы избежать утечки масла при их отсоединении.
Этапы
Для самостоятельной замены сцепления на автомобиле необходимо установить его на эстакаду или обеспечить доступ к нижней части машины любым другим способом. Процесс замены сцепления на Лада Калина включает в себя следующие шаги:

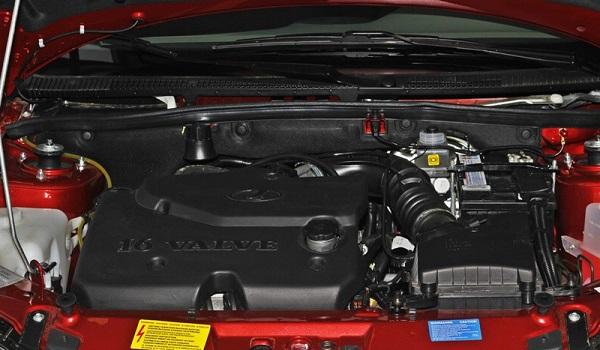

- Начинаем с работы в верхней части автомобиля. Для этого откройте капот.
- Снимите воздушный фильтр вместе с гофрой.
- Далее необходимо демонтировать аккумулятор. Отсоедините клеммы и все провода, подключенные к батарее, а затем извлеките саму батарею.
- Затем отсоедините провода от стартера.
- На стыке коробки передач и двигателя уберите все провода и открутите болты, крепящие КПП к двигателю.
- После выполнения всех верхних операций переместитесь под автомобиль.
- В первую очередь снимите защиту с картера.
- Затем отсоедините провода от КПП и снимите крепление троса.
- Далее извлеките приводные валы и открутите «краб», который крепится к коробке.
- Затем снимите кардан переключения скоростей.
- Далее уберите опору.
- Перед тем как снять коробку, подставьте опору под двигатель.
- Извлеките КПП и переходите к сцеплению.
- Сначала выкрутите 6 болтов, которые крепят кожух выжимного диска к маховику. Чтобы предотвратить вращение маховика, удерживайте его отверткой. Болты следует ослаблять аккуратно, по одному обороту, перемещаясь по кругу.
- Осторожно снимите диски и проверьте их состояние. На нажимном диске и маховике не должно быть трещин или царапин. Также оцените степень износа фрикционных накладок. При необходимости замените их на новые.
- Оцените состояние нажимной и диафрагменной пружин — они не должны иметь повреждений. Если обнаружены дефекты, замените их. В случае повреждений диафрагменной пружины замените кожух с нажимным диском.
- Проверьте плавность хода дисков. Если есть заедания, выясните причину и устраните ее.
- После всех замен можно приступать к обратной сборке. При установке корзины важно отцентрировать диск внутри нее.
- Сначала устанавливается ведомый диск, затем кожух нажимного диска. Болты следует закручивать равномерно по всему диаметру.
- Далее монтируется коробка передач.
- Затем присоедините привод сцепления к КПП и установите тросик на прежнее место.
- После установки отрегулируйте привод и длину тросика. Нижний наконечник троса нужно переместить вперед до упора. Расстояние между направляющим поводком и вилкой должно составлять 27 мм. Регулировка осуществляется с помощью поводка.
Таким образом, замену сцепления на Лада Калина можно выполнить самостоятельно, не прибегая к помощи специалистов автосервиса.
Видео «Замена сцепления на Лада Калина»
В данном видео детально демонстрируется процедура замены привода на автомобиле Калина.
Подготовка автомобиля
Перед тем как приступить к замене сцепления на автомобиле Лада Калина, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неожиданных проблем в процессе работы и обеспечит безопасность.
1. Выбор места для работы: Найдите ровную и хорошо освещенную площадку для проведения работ. Лучше всего, если это будет гараж или специализированная мастерская. Убедитесь, что у вас есть достаточно пространства для перемещения и размещения инструментов.
2. Инструменты и материалы: Подготовьте все необходимые инструменты и материалы заранее. Вам понадобятся:
- Набор ключей и головок (включая торцевые и рожковые);
- Отвертки (плоская и крестовая);
- Домкрат и подставки для автомобиля;
- Плоскогубцы;
- Моментный ключ;
- Новый комплект сцепления (диск, корзина, выжимной подшипник);
- Смазка для подшипников;
- Чистящие средства (например, бензин или уайт-спирит);
- Перчатки и защитные очки.
Перед началом работ убедитесь, что автомобиль находится в безопасном состоянии:
- Отключите аккумулятор, чтобы избежать короткого замыкания;
- Убедитесь, что трансмиссия находится в нейтральном положении;
- Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для надежности;
- Слейте трансмиссионное масло, если это необходимо, чтобы избежать его вытекания во время работы.
4. Проверка состояния деталей: Перед заменой сцепления рекомендуется осмотреть другие компоненты, такие как маховик и первичный вал трансмиссии. Если на них есть повреждения или износ, их также следует заменить или отремонтировать.
5. Обеспечение безопасности: Не забывайте о безопасности. Работая с автомобилем, используйте защитные очки и перчатки. Убедитесь, что подставки надежно удерживают автомобиль, и не работайте под ним без должной поддержки.
Следуя этим рекомендациям, вы сможете подготовить автомобиль к замене сцепления и минимизировать риски, связанные с выполнением этой работы.
Проверка состояния других компонентов
Перед тем как приступить к замене сцепления на автомобиле Лада Калина, важно провести тщательную проверку состояния других компонентов трансмиссии и связанных систем. Это поможет избежать дополнительных затрат и проблем в будущем.
1. Проверка состояния выжимного подшипника: Выжимной подшипник является важной частью системы сцепления. При его износе могут возникнуть посторонние звуки при нажатии на педаль сцепления, а также затруднения при переключении передач. Рекомендуется проверить подшипник на наличие люфта и износа. Если он имеет признаки повреждения, его следует заменить одновременно с новым сцеплением.
2. Осмотр диска сцепления: Если вы планируете заменить сцепление, стоит также осмотреть диск сцепления на наличие износа. Проверьте, нет ли на нем трещин, выработки или других повреждений. Если диск сцепления имеет значительный износ, его замена необходима.
3. Проверка корзины сцепления: Корзина сцепления также подлежит проверке. Убедитесь, что пружины не имеют повреждений и обеспечивают равномерное давление на диск сцепления. Если корзина имеет признаки износа или деформации, ее следует заменить.
4. Осмотр трансмиссионного масла: Уровень и состояние трансмиссионного масла также играют важную роль в работе сцепления. Проверьте уровень масла в коробке передач и его состояние. Если масло загрязнено или имеет неприятный запах, рекомендуется его заменить, так как это может повлиять на работу сцепления.
5. Проверка состояния приводных валов: Приводные валы должны быть в хорошем состоянии, без трещин и деформаций. Осмотрите их на наличие люфта и повреждений. Если валы имеют износ, это может привести к дополнительным проблемам при эксплуатации автомобиля.
6. Проверка состояния тормозной системы: Не забывайте о тормозной системе. Износ тормозных колодок и дисков может повлиять на общую работу автомобиля. Убедитесь, что тормоза работают исправно, так как это важно для безопасности на дороге.
Проведение этих проверок поможет вам убедиться, что все компоненты автомобиля находятся в хорошем состоянии и готовы к эксплуатации после замены сцепления. Это не только продлит срок службы новых деталей, но и обеспечит безопасность и комфорт при вождении.
Советы по эксплуатации после замены
После успешной замены сцепления на вашем автомобиле Лада Калина, важно правильно эксплуатировать транспортное средство, чтобы обеспечить долговечность новой детали и избежать преждевременного износа. Вот несколько рекомендаций, которые помогут вам в этом:
- Первые 500-1000 км: В первые километры после замены сцепления старайтесь избегать резкого старта и интенсивного ускорения. Это позволит сцеплению «приработаться» и правильно сесть на маховик и корзину.
- Избегайте перегрева: Не допускайте перегрева сцепления, особенно в условиях городского движения. Частые пробки и длительное удержание сцепления в нажатом состоянии могут привести к его быстрому износу.
- Правильное использование: Используйте сцепление плавно и аккуратно. Избегайте резкого отпускания педали сцепления, так как это может вызвать пробуксовку и ускоренный износ фрикционных дисков.
- Регулярные проверки: Периодически проверяйте состояние сцепления и связанных с ним компонентов, таких как гидравлическая система и тросы. Обратите внимание на любые необычные звуки или изменения в работе сцепления.
- Соблюдение интервалов обслуживания: Следите за графиком технического обслуживания вашего автомобиля. Регулярная замена масла и проверка трансмиссионной жидкости помогут продлить срок службы сцепления.
- Избегайте перегрузок: Не перегружайте автомобиль, так как это может привести к дополнительному напряжению на сцепление. Соблюдайте допустимые нормы нагрузки, указанные в руководстве пользователя.
- Обучение вождению: Если вы не уверены в своих навыках управления сцеплением, рассмотрите возможность прохождения курсов вождения. Это поможет вам лучше понять, как правильно использовать сцепление и избежать ошибок.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы нового сцепления и обеспечить надежную работу вашего автомобиля. Помните, что правильная эксплуатация — это залог долгой и безаварийной службы вашего транспортного средства.
