В этой статье представлена инструкция по замене вилки сцепления на автомобиле ВАЗ 2110. Процедура может показаться сложной, но с нашим пошаговым руководством и фотографиями вы сможете выполнить её самостоятельно, сэкономив время и деньги. Мы расскажем о необходимых инструментах, особенностях процесса и возможных нюансах, что сделает вашу работу более эффективной и безопасной. Знание замены вилки выключения сцепления поможет поддерживать автомобиль в исправном состоянии и избежать проблем с трансмиссией.

Функция вилки сцепления

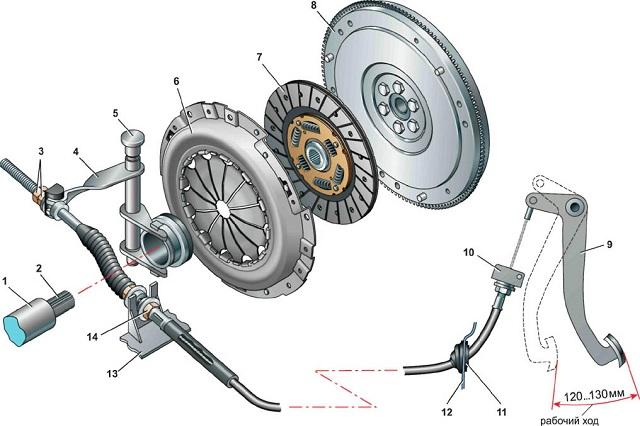

Вилка сцепления (ВС) является ключевым компонентом трансмиссионной системы автомобиля. Это рычаг, который отвечает за отведение нажимного диска, что приводит к отключению сцепления. Иногда ВС называют вилкой выключения.

В основном, ВС используется в механических коробках передач, хотя встречается и в гидравлических системах. Конструкция вилки довольно проста: это металлический стержень с прикрепленным рычагом и двумя лапками.

Когда водитель нажимает на педаль сцепления (ПС), ВС перемещает муфту, что приводит к смещению внутренней кромки пружины вперед и отключению устройства. Исправность ВС критически важна для корректного включения и выключения сцепления.

Замена вилки сцепления необходима в следующих ситуациях:

• обнаружение деформации детали;
• наличие трещин на корпусе;
• искривление вилки;
• дефекты лапок в местах контакта с муфтой выжимного подшипника;
• износ лапок.

На изображении представлена сломанная ВС.

Если на вилке имеются трещины, это негативно сказывается на работе ПС, что может привести к запоздалому схватыванию, пробуксовке автомобиля и залипанию педали при нажатии. В таких случаях может возникнуть необходимость в регулировке свободного хода. Из-за трещины ВС может отклоняться от выжимного подшипника. Регулировка может помочь лишь на несколько дней, а при серьезных повреждениях потребуется корректировка каждые несколько часов.

Необходимо незамедлительно устранять поломку, так как это может привести к быстрому износу других компонентов. В случае окончательной поломки вилки, педаль может провалиться, и управление автомобилем станет невозможным.

Трещину можно обнаружить при визуальном осмотре, подняв автомобиль на эстакаду или смотровую яму. Необходимо найти защитный пыльник вилки на днище автомобиля, отодвинуть его и внимательно осмотреть вилку на наличие трещин, для удобства лучше использовать фонарик.

https://youtube.com/watch?v=lphgC4t0ZPk

вилка сцепления ваз 2110 сломалась

Процесс замены

Замена вала сцепления на ВАЗ 2110 представляет собой непростую задачу, так как требует снятия коробки передач. Однако сама процедура замены детали не вызывает особых затруднений.

Интересные факты

Вот несколько интересных фактов о замене вилки сцепления на ВАЗ 2110:

1. Тонкости конструкции: Вилка сцепления на ВАЗ 2110 имеет специфическую конструкцию, которая обеспечивает надежное взаимодействие с выжимным подшипником. При замене важно следить за состоянием не только вилки, но и подшипника, так как их износ может привести к неправильной работе сцепления.

2. Необходимость регулировки: После замены вилки сцепления может потребоваться регулировка педали сцепления. Это связано с тем, что новая вилка может иметь немного другие параметры, что влияет на ход педали и, соответственно, на работу сцепления.

3. Советы по безопасности: При замене вилки сцепления важно использовать качественные инструменты и соблюдать технику безопасности. Неправильная установка может привести к серьезным поломкам трансмиссии, поэтому рекомендуется заранее ознакомиться с инструкцией и, при необходимости, обратиться за помощью к специалистам.

Необходимые инструменты

Для выполнения процедуры замены воздушного фильтра (ВС) необходимо разместить автомобиль на подъемном устройстве или в смотровой канаве. Также можно использовать домкрат для подъема машины и установить её на опоры.

Перед началом работы подготовьте следующие инструменты и материалы:

• новый воздушный фильтр;
• набор ключей;
• плоскогубцы;
• отвертку;
• фонарик;
• домкрат.

Собрав все необходимые инструменты, можно переходить к процессу замены.

Этапы

Чтобы заменить выжимной подшипник на ВАЗ 2110, необходимо сначала демонтировать коробку переключения передач. После снятия коробки следует выполнить следующие шаги:

1. В первую очередь, нужно удалить подшипник сцепления.
2. Затем с помощью отвертки аккуратно подденьте защитный чехол выжимного подшипника и снимите его. Если на чехле имеются признаки износа, потертости или он утратил свою упругость, его следует заменить.
3. Далее необходимо извлечь пластиковую втулку выжимного подшипника. Для этого сожмите лепестки, которые фиксируют втулку, с помощью плоскогубцев и аккуратно выньте ее.
4. После этого оцените состояние втулки. Если на ней есть повреждения, следы износа или сломаны лепестки фиксатора, деталь нужно заменить.
5. Затем поднимите выжимной подшипник и извлеките его из втулки, расположенной в картере сцепления, а также выведите рычаг вилки из отверстий картере сцепления.
6. Далее снимите пружинный фиксатор с выжимного подшипника. Если он поврежден или утратил упругость, его следует заменить.
7. Рекомендуется заменить запрессованную в картере сцепления металлическую втулку на новую деталь.
8. Перед установкой нового выжимного подшипника все втулки внутри необходимо смазать.
9. Установка нового выжимного подшипника осуществляется в обратном порядке.
10. При вставке пластиковой втулки убедитесь, что лепестки надежно фиксируют втулку в картере сцепления.

Таким образом, процесс замены выжимного подшипника вместе с демонтажом коробки передач займет примерно 3-4 часа. Главное — иметь хотя бы небольшой опыт слесарных работ и знать конструкцию автомобиля ВАЗ 2110.

Фотогалерея

Видео «Снятие выжимного подшипника и вилки сцепления ваз 2110»

В данном видео вы найдете подробную инструкцию по демонтажу выжимного подшипника и всего комплекта.

КАК СНЯТЬ ВЫЖИМНОЙ ПОДШИПНИК И ВИЛКУ СЦЕПЛЕНИЯ ВАЗ 2110,2111,2112

Советы по выбору качественной вилки сцепления

При замене вилки сцепления на ВАЗ 2110 важно обратить внимание на качество приобретаемой детали. Некачественная вилка может привести к быстрому износу сцепления и другим проблемам в трансмиссии. Вот несколько советов, которые помогут вам выбрать надежную вилку сцепления:

• Изучите производителей: Отдавайте предпочтение известным и зарекомендовавшим себя брендам, которые специализируются на производстве автозапчастей. Это может быть как оригинальная продукция, так и качественные аналоги от проверенных производителей.
• Проверяйте сертификаты: Убедитесь, что вилка сцепления имеет соответствующие сертификаты качества. Это может быть как международный стандарт ISO, так и сертификаты, выданные в вашей стране.
• Обратите внимание на материал: Качественные вилки сцепления изготавливаются из прочных и устойчивых к износу материалов, таких как высококачественная сталь или алюминиевые сплавы. Избегайте деталей из дешевых и хрупких материалов, которые могут быстро выйти из строя.
• Проверяйте наличие гарантии: Надежные производители обычно предоставляют гарантию на свою продукцию. Это может быть дополнительным подтверждением качества детали и вашей уверенности в ее долговечности.
• Сравнивайте цены: Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве. Сравните цены на вилки сцепления от разных производителей и выберите оптимальный вариант, который сочетает в себе разумную цену и высокое качество.
• Читайте отзывы: Перед покупкой обязательно ознакомьтесь с отзывами других автовладельцев. Это поможет вам составить представление о реальном качестве детали и ее надежности в эксплуатации.
• Покупайте в проверенных магазинах: Отдавайте предпочтение авторизованным дилерам или специализированным магазинам автозапчастей, где вы можете получить квалифицированную консультацию и гарантии на товар.

Следуя этим рекомендациям, вы сможете выбрать качественную вилку сцепления для вашего автомобиля ВАЗ 2110, что обеспечит надежную и долгую эксплуатацию сцепления в целом.

Проверка других компонентов сцепления

Перед тем как приступать к замене вилки сцепления на ВАЗ 2110, важно провести тщательную проверку других компонентов сцепления. Это позволит избежать повторных работ и обеспечить надежную работу всей системы. Рассмотрим основные элементы, которые необходимо проверить.

1. Выжимной подшипник

Выжимной подшипник играет ключевую роль в работе сцепления. При его износе или повреждении могут возникнуть проблемы с переключением передач. Для проверки подшипника:

• Снимите его с вилки сцепления.
• Проверьте на наличие люфта и посторонних шумов при вращении.
• Убедитесь, что подшипник свободно перемещается по оси.

Если выжимной подшипник имеет признаки износа, его следует заменить на новый.

2. Диск сцепления

Диск сцепления также требует внимания. Его состояние напрямую влияет на эффективность сцепления. Для проверки диска:

• Осмотрите поверхность на наличие трещин, выработки или горячих пятен.
• Проверьте толщину фрикционных накладок. Если они меньше 3 мм, диск необходимо заменить.
• Убедитесь, что диск не имеет деформаций и свободно вращается.

3. Маховик

Маховик должен быть в хорошем состоянии, так как он обеспечивает стабильное сцепление. При проверке маховика:

• Осмотрите рабочую поверхность на наличие задиров и выработки.
• Проверьте, нет ли трещин или других повреждений.
• Если поверхность маховика повреждена, его следует отшлифовать или заменить.

4. Педаль сцепления

Педаль сцепления также должна быть проверена на предмет свободного хода и отсутствия заеданий. Для этого:

• Проверьте, как легко педаль возвращается в исходное положение.
• Убедитесь, что нет посторонних шумов при нажатии на педаль.
• При необходимости проверьте и отрегулируйте трос сцепления.

5. Гидравлическая система

Если ваша модель ВАЗ 2110 оснащена гидравлическим сцеплением, необходимо проверить уровень жидкости в бачке и состояние шлангов. Для этого:

• Проверьте уровень тормозной жидкости в бачке сцепления.
• Осмотрите шланги на наличие утечек и повреждений.
• При необходимости замените жидкость, если она загрязнена или имеет низкий уровень.

Проведение этих проверок поможет вам убедиться, что все компоненты сцепления находятся в исправном состоянии и готовы к работе. Это значительно повысит надежность и долговечность системы сцепления после замены вилки.

Частые ошибки при замене вилки сцепления

При замене вилки сцепления на ВАЗ 2110 важно быть внимательным и избегать распространенных ошибок, которые могут привести к неправильной установке или повреждению деталей. Рассмотрим наиболее частые из них.

1. Неправильная установка вилки сцепления. Одной из самых распространенных ошибок является неправильная установка вилки. Убедитесь, что вилка правильно зафиксирована на оси и не перекошена. Это может привести к неравномерному нажиму на диск сцепления и его быстрому износу.

2. Игнорирование состояния других компонентов. При замене вилки сцепления стоит обратить внимание на состояние других элементов системы, таких как диск сцепления, корзина и подшипник. Если они изношены, их также следует заменить, чтобы избежать повторной разборки в ближайшее время.

3. Неправильная затяжка болтов. При установке вилки сцепления необходимо следить за правильной затяжкой болтов. Используйте динамометрический ключ и следуйте рекомендациям производителя по моменту затяжки. Слишком слабая или слишком сильная затяжка может привести к повреждению деталей.

4. Пренебрежение смазкой. Не забывайте о смазке подшипника вилки сцепления. Недостаток смазки может привести к заклиниванию вилки и, как следствие, к проблемам с включением и выключением сцепления. Используйте качественную смазку, рекомендованную производителем.

5. Неправильная регулировка сцепления. После установки вилки сцепления необходимо правильно отрегулировать сцепление. Неправильная регулировка может привести к пробуксовке или заеданию сцепления. Убедитесь, что зазор между вилкой и рычагом сцепления соответствует требованиям.

6. Пропуск проверки на наличие утечек. После завершения работы обязательно проверьте систему на наличие утечек жидкости. Утечки могут привести к снижению давления в системе сцепления и, как следствие, к ее неэффективной работе.

Избегая этих распространенных ошибок, вы сможете успешно заменить вилку сцепления на ВАЗ 2110 и обеспечить надежную работу системы сцепления на долгое время.
