Вариатор — ключевой элемент трансмиссии, обеспечивающий плавное изменение передаточного отношения и комфортное вождение. Однако он может выйти из строя, что приведет к неприятным последствиям и дополнительным расходам на ремонт. В этой статье мы расскажем, как самостоятельно отремонтировать вариатор, предоставим советы и рекомендации, а также поделимся фото и видео материалами, которые помогут разобраться в процессе. Эта информация поможет устранить текущие поломки и предотвратить их возникновение в будущем, что сэкономит время и деньги.
Диагностика вариаторной КПП

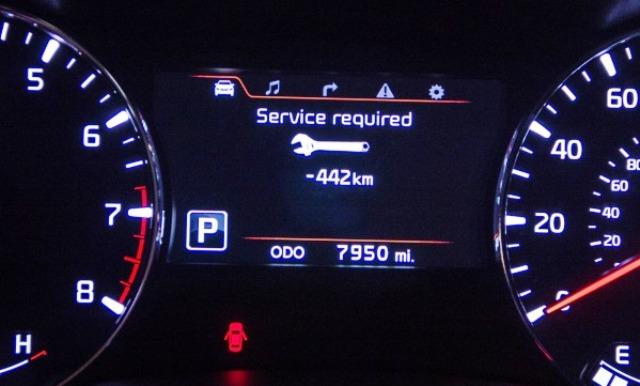

При выявлении проблем с электронной частью, отображаемых на дисплее приборной панели, появится сообщение — Service required.
Если температура жидкости превысит допустимые значения, на экране загорится предупреждение — Slow down.
Чтобы точно определить неисправность и устранить её самостоятельно, потребуется специальная диагностика с использованием специализированного оборудования. Для многих неисправностей предусмотрены уникальные коды, по которым можно выявить:
- неисправности датчиков (температуры, частоты вращения шкивов, давления в магистрали и шкивах);
- проблемы с ЭБУ;
- неисправности шагового электродвигателя, клапанов и магистрали;
- отклонения в давлении в шкиве.
При проведении диагностики не забывайте, что причиной неисправности может быть не только поломка конкретного узла. Часто причиной могут стать повреждения проводки или дефекты разъёмов. Также возможны сбои в работе блока управления коробкой передач.
В некоторых случаях, при обнаружении сбоев в работе, система управления передач может автоматически переключиться в специальный режим. Этот режим отличается от стандартного фиксированным передаточным отношением.
Установить неисправности механической части коробки передач только с помощью электронной диагностики не получится. В таких ситуациях необходимо провести комплекс мероприятий:
- проверить состояние рабочей жидкости;
- выявить все симптомы неисправности;
- проанализировать данные ЭБУ;
- провести тестирование на дороге.

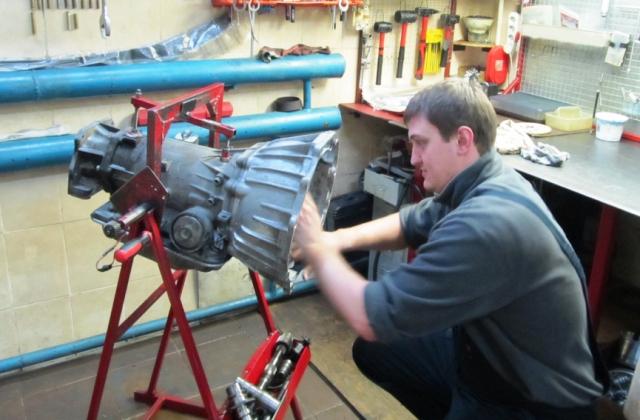

Ремонт вариаторной коробки
В процессе эксплуатации вариаторов могут возникать различные неисправности и сбои. Часто владельцы сталкиваются с шумами и скрипами, которые могут сигнализировать о проблемах. В таких ситуациях может потребоваться разборка трансмиссии. Этот процесс не так уж сложен, и при внимательном изучении соответствующих материалов его можно выполнить самостоятельно.
| Этап ремонта | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Диагностика неисправности | — Считывание кодов ошибок с помощью OBD-II сканера. — Проверка уровня и состояния трансмиссионной жидкости (CVTF). — Визуальный осмотр вариатора на предмет утечек, повреждений корпуса, проводки. — Проверка работы селектора передач, отсутствие посторонних шумов при движении. |
OBD-II сканер, щуп для проверки уровня масла, фонарик, чистая ветошь. |
| 2. Подготовка к ремонту | — Подъем автомобиля на подъемнике или установка на эстакаду. — Отключение аккумулятора. — Слив трансмиссионной жидкости. — Снятие защиты картера (при необходимости). — Отсоединение электрических разъемов и тросов управления. |
Подъемник/эстакада, набор гаечных ключей и головок, емкость для слива масла, отвертки, плоскогубцы. |
| 3. Разборка вариатора | — Снятие поддона вариатора. — Снятие гидроблока (блока клапанов). — Снятие масляного насоса. — Снятие ремня/цепи и шкивов. — Осмотр всех компонентов на предмет износа, повреждений, загрязнений. |
Набор гаечных ключей и головок, динамометрический ключ, съемники (при необходимости), чистая ветошь, емкости для деталей. |
| 4. Замена изношенных деталей | — Замена ремня/цепи вариатора. — Замена подшипников шкивов. — Замена фрикционных дисков (если применимо). — Замена прокладок и уплотнений. — Замена фильтра трансмиссионной жидкости. — Ремонт или замена гидроблока (при необходимости). |
Новые запчасти (ремень/цепь, подшипники, прокладки, фильтр), набор для ремонта гидроблока (при необходимости), герметик для поддона. |
| 5. Сборка вариатора | — Установка шкивов и ремня/цепи. — Установка масляного насоса. — Установка гидроблока. — Установка поддона вариатора с новой прокладкой. — Подключение электрических разъемов и тросов. |
Набор гаечных ключей и головок, динамометрический ключ, герметик. |
| 6. Заправка и проверка | — Заправка вариатора новой трансмиссионной жидкостью (CVTF) до необходимого уровня. — Проверка на отсутствие утечек. — Запуск двигателя и проверка работы вариатора на холостом ходу и при движении. — Сброс кодов ошибок и адаптация вариатора (при необходимости). |
Новая трансмиссионная жидкость (CVTF), воронка, OBD-II сканер. |
Интересные факты
Вот несколько интересных фактов о ремонте вариатора, которые могут быть полезны:
-
Специфика конструкции: Вариатор (CVT) работает на основе системы шкивов и ремня, что делает его отличным от традиционных автоматических трансмиссий. Это означает, что при ремонте важно учитывать не только замену изношенных деталей, но и правильную настройку шкивов для обеспечения оптимальной работы.
-
Диагностика проблем: Многие проблемы с вариатором можно диагностировать самостоятельно, используя простые инструменты. Например, если вы слышите странные звуки или чувствуете провалы в ускорении, это может указывать на износ ремня или неправильное натяжение. Проверка уровня и состояния трансмиссионной жидкости также может дать подсказки о состоянии вариатора.
-
Запчасти и инструменты: Для ремонта вариатора часто требуются специальные инструменты, такие как стяжки для шкивов и наборы для замены ремня. Однако многие владельцы автомобилей могут найти подходящие запчасти и инструменты в интернет-магазинах, что делает ремонт более доступным и экономичным.
Инструменты
- комплект ключей;
- набор отверок;
- стандартный молоток;
- стяжки;
- контейнеры для компонентов;
- просторный рабочий стол.
Этапы
Перед началом разборки рекомендуется заранее подготовить специальные контейнеры для снятых деталей. Это упростит процесс сборки, если размещать емкости в порядке, соответствующем последовательности разборки. Если вы впервые выполняете эту работу и сомневаетесь в своей памяти, можно зафиксировать процесс на фотоаппарат. Также полезно будет промаркировать запчасти.
Ремонт лучше всего проводить в хорошо освещенном и проветриваемом помещении.
- В первую очередь открутите болты, которые удерживают крышку.
- Снимите крышку.
- Извлеките вал вместе с частью корпуса.
- Открутите оставшиеся болты.
- Снимите вторую часть крышки.
- Уберите шестеренки.
- Открутите винты, на которых крепится корпус насоса.
- Снимите шестеренку.
- Уберите цепь насоса.
- Снимите крышку маслонасоса.
- Извлеките вал.
- Переверните коробку передач.
- С помощью отвертки снимите еще одну крышку.
- Ремень следует зафиксировать хомутами.
- Извлеките шкивы и ремень.
- Освободите шкивы от ремня.

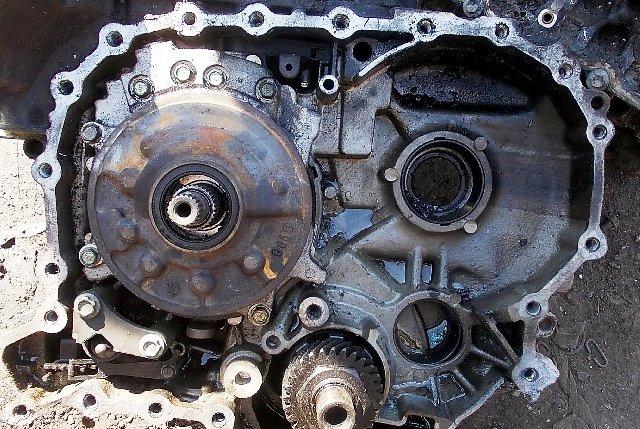

Теперь, когда вариатор разобран, необходимо проверить все его узлы и системы. Обратите особое внимание на состояние подшипников и проверьте, не увеличился ли люфт. Также осмотрите ремень на предмет его состояния и натяжки. Проверьте шестерни, гидравлический блок и другие детали на наличие дефектов. Наиболее распространенной проблемой, вызывающей шумы в коробке вариатора, является значительный износ подшипников. В этом случае единственным решением будет их замена, которую можно выполнить самостоятельно.
Своевременное выявление неисправностей в коробке вариатора и их устранение крайне важно. Это поможет избежать более серьезных поломок, которые будут сложнее в ремонте и обойдутся значительно дороже.
Видео «Ремонт вариаторных коробок»
В данном видео автомеханик подробно объяснит и продемонстрирует, как самостоятельно отремонтировать вариаторные трансмиссии. Это обойдется значительно дешевле, чем услуги автосервиса.
Замена масла в вариаторе
Замена масла в вариаторе — это важная процедура, которая обеспечивает долговечность и надежность работы трансмиссии. Вариатор, или бесступенчатая трансмиссия, требует специального масла, которое не только смазывает детали, но и обеспечивает их охлаждение. Со временем масло теряет свои свойства, накапливает загрязнения и может привести к серьезным поломкам.
Когда необходимо менять масло?
Рекомендуется менять масло в вариаторе каждые 30 000 — 60 000 километров пробега, однако точные интервалы могут варьироваться в зависимости от модели автомобиля и условий эксплуатации. Если вы заметили следующие признаки, это может указывать на необходимость замены масла:
Читайте также:
- Пробуксовка трансмиссии.
- Посторонние шумы при работе вариатора.
- Проблемы с переключением передач.
- Изменение цвета масла (потемнение, наличие металлических частиц).
Подготовка к замене масла
Перед началом процедуры замены масла в вариаторе, вам понадобятся следующие инструменты и материалы:
- Новый фильтр для вариатора (если предусмотрен).
- Специальное масло для вариаторов, рекомендованное производителем.
- Набор ключей и отверток.
- Ёмкость для слива старого масла.
- Воронка для заливки нового масла.
- Перчатки и защитные очки.
Процесс замены масла
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и включите ручной тормоз. Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности.
- Слив старого масла: Найдите сливное отверстие вариатора, открутите пробку и дайте маслу полностью стечь в подготовленную ёмкость. Это может занять некоторое время.
- Замена фильтра: Если ваш вариатор оснащен фильтром, его также следует заменить. Снимите старый фильтр и установите новый, следуя инструкциям производителя.
- Заливка нового масла: Закройте сливное отверстие и с помощью воронки залейте новое масло в вариатор через заливное отверстие. Убедитесь, что используете масло, рекомендованное для вашего автомобиля.
- Проверка уровня масла: После заливки масла запустите двигатель и дайте ему поработать несколько минут. Затем проверьте уровень масла с помощью щупа, если он имеется. При необходимости добавьте масло до нужного уровня.
- Тест-драйв: После завершения всех работ прокатитесь на автомобиле, чтобы убедиться, что вариатор работает исправно и нет посторонних шумов.
Заключение
Замена масла в вариаторе — это несложная, но важная процедура, которую можно выполнить самостоятельно, следуя приведенным инструкциям. Регулярное обслуживание поможет избежать серьезных поломок и продлить срок службы вашего автомобиля.
Проверка и замена ремня вариатора
Ремень вариатора является одним из ключевых компонентов трансмиссии, отвечающим за передачу мощности от двигателя к колесам. Со временем он может изнашиваться, что приводит к ухудшению работы автомобиля. Поэтому регулярная проверка и, при необходимости, замена ремня вариатора являются важными этапами его обслуживания.
Проверка состояния ремня вариатора
Перед тем как приступить к замене ремня, необходимо провести его проверку. Для этого выполните следующие шаги:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности и надежно зафиксирован. Используйте домкрат и подставки, если необходимо поднять переднюю часть автомобиля.
- Снятие защитного кожуха: В большинстве случаев для доступа к вариатору потребуется снять защитный кожух. Обычно он крепится на болтах или защелках. Используйте подходящие инструменты для его демонтажа.
- Осмотр ремня: Внимательно осмотрите ремень на наличие трещин, износа, деформаций или других повреждений. Обратите внимание на его толщину и состояние боковых граней. Если вы заметили какие-либо дефекты, ремень необходимо заменить.
Замена ремня вариатора
Если проверка показала, что ремень требует замены, следуйте приведенной ниже инструкции:
- Снятие старого ремня: Для этого вам нужно будет ослабить натяжение вариатора. Обычно это делается с помощью специального инструмента или ключа. После ослабления натяжения аккуратно снимите ремень с шкивов.
- Установка нового ремня: Перед установкой нового ремня убедитесь, что он соответствует спецификациям вашего автомобиля. Установите ремень на шкивы, следуя указаниям производителя. Убедитесь, что он правильно расположен и не перекручен.
- Регулировка натяжения: После установки нового ремня необходимо отрегулировать его натяжение. Это можно сделать, следуя инструкциям в руководстве пользователя. Правильное натяжение ремня критически важно для его долговечности и эффективной работы вариатора.
- Сборка: Установите на место защитный кожух и убедитесь, что все крепления надежно затянуты. Проверьте, чтобы не осталось лишних деталей или инструментов в моторном отсеке.
Проверка работы вариатора после замены ремня
После завершения замены ремня вариатора рекомендуется провести тест-драйв, чтобы убедиться в правильной работе трансмиссии. Обратите внимание на следующие моменты:
- Плавность переключения передач.
- Отсутствие посторонних звуков при работе вариатора.
- Реакцию автомобиля на нажатие педали акселератора.
Если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для дальнейшей диагностики.
Регулярная проверка и замена ремня вариатора помогут избежать серьезных поломок и продлить срок службы вашего автомобиля. Не забывайте следовать рекомендациям производителя и проводить обслуживание в соответствии с графиком.
Советы по профилактике и обслуживанию вариатора
Чтобы избежать серьезных поломок вариатора и продлить его срок службы, важно регулярно проводить профилактические мероприятия и следить за состоянием трансмиссии. Вот несколько ключевых советов по обслуживанию вариатора:
- Регулярная замена масла. Вариаторы требуют специального масла, которое обеспечивает их корректную работу. Рекомендуется менять масло каждые 30 000 — 50 000 километров пробега, в зависимости от рекомендаций производителя. Используйте только те масла, которые указаны в руководстве по эксплуатации вашего автомобиля.
- Проверка состояния ремня. Ремень вариатора подвергается значительным нагрузкам, и его состояние критически важно для работы трансмиссии. Регулярно проверяйте ремень на наличие трещин, износа или других повреждений. При первых признаках износа замените ремень, чтобы избежать более серьезных проблем.
- Очистка фильтров. Вариаторы часто оснащены фильтрами, которые предотвращают попадание загрязнений в систему. Регулярная очистка или замена фильтров поможет избежать засорения и продлит срок службы трансмиссии.
- Мониторинг температуры. Вариаторы чувствительны к перегреву. Убедитесь, что система охлаждения работает исправно, и следите за температурой трансмиссии. Если вы заметили, что температура повышается, проверьте уровень масла и состояние радиатора.
- Избегайте резких стартов и перегрузок. Резкие ускорения и перегрузка автомобиля могут негативно сказаться на работе вариатора. Старайтесь избегать резких маневров и перегрузок, особенно при буксировке или перевозке тяжелых грузов.
- Проверка и регулировка натяжения ремня. Неправильное натяжение ремня может привести к его быстрому износу и снижению эффективности работы вариатора. Регулярно проверяйте натяжение и при необходимости регулируйте его в соответствии с рекомендациями производителя.
- Своевременная диагностика. Если вы заметили какие-либо необычные звуки, вибрации или изменения в работе трансмиссии, не откладывайте диагностику. Ранняя диагностика поможет выявить проблему на ранней стадии и избежать дорогостоящего ремонта.
Следуя этим советам, вы сможете значительно продлить срок службы вариатора и избежать серьезных поломок, которые могут потребовать дорогостоящего ремонта. Помните, что регулярное обслуживание — это залог надежной работы вашего автомобиля.
