Спидометр — ключевой прибор в автомобиле, позволяющий контролировать скорость и обеспечивать безопасность на дороге. В статье рассмотрим, как работает спидометр, его виды, а также достоинства и недостатки различных моделей. Обсудим причины погрешности в показаниях устройства, что поможет водителям лучше понимать его функциональность и избегать проблем. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся повысить осведомленность о технических аспектах управления автомобилем.
Для чего нужен спидометр?
Автомобильный спидометр (АС) — это устройство, которое измеряет текущую скорость движения автомобиля.
С помощью показаний этого прибора водитель может:
- отслеживать скорость автомобиля в реальном времени;
- рассчитать расход топлива при различных скоростях.
Вместе со спидометром в автомобиле обычно устанавливается одометр — прибор, фиксирующий общий пробег. Часто эти устройства объединяют в одно понятие, называя спидометр-одометр.
С помощью одометра можно определить, когда необходимо проводить замену:
- моторного масла;
- фильтров;
- ремней (генератора и ГРМ).
Виды спидометров
Существует широкий спектр автоматизированных систем (АС), которые можно классифицировать по следующим критериям:
- способу измерения;
- типу отображения информации.
| Компонент/Функция | Принцип работы | Назначение |
|---|---|---|
| Датчик скорости | Измеряет скорость вращения колеса или вала трансмиссии (обычно с помощью эффекта Холла или оптического датчика). | Преобразование механического движения в электрический сигнал, пропорциональный скорости. |
| Электронный блок управления (ЭБУ) | Получает сигнал от датчика скорости, обрабатывает его и преобразует в данные о скорости. | Интерпретация данных датчика, расчет точной скорости, передача информации на дисплей. |
| Дисплей (стрелочный или цифровой) | Отображает полученные от ЭБУ данные о скорости в удобном для водителя формате. | Визуальное представление текущей скорости автомобиля для водителя. |
| Одометр | Накапливает данные о пройденном расстоянии на основе импульсов от датчика скорости. | Учет общего пробега автомобиля, важный для обслуживания и оценки износа. |
| Спидометр (как система) | Совокупность всех вышеперечисленных компонентов, работающих синхронно. | Информирование водителя о текущей скорости движения, помощь в соблюдении ПДД, контроль расхода топлива. |
| Калибровка | Настройка спидометра для обеспечения точности показаний в соответствии с размером колес и передаточным числом. | Гарантия достоверности показаний скорости, предотвращение штрафов за превышение. |
Интересные факты
Вот несколько интересных фактов о спидометре автомобиля и его работе:
-
Принцип работы: Спидометры могут работать на основе различных технологий. Традиционные механические спидометры используют вращение колеса для измерения скорости, передавая движение через тросик к приборной панели. Современные электронные спидометры, в свою очередь, используют датчики скорости, которые считывают данные с колеса или трансмиссии и передают их в электронный блок управления, который затем отображает скорость на экране.
-
Калибровка и точность: Спидометры часто калибруются с небольшим запасом, чтобы учитывать погрешности, такие как размер шин или условия дороги. Это означает, что показания спидометра могут быть немного выше реальной скорости, что помогает водителям избегать превышения скорости и штрафов.
-
Историческое значение: Спидометры появились в начале 20 века и изначально использовались не только для измерения скорости, но и для контроля за расходом топлива. В некоторых ранних моделях автомобилей спидометры были механическими устройствами, которые работали на основе гироскопов и других сложных механизмов, что делало их довольно сложными в обслуживании. С развитием технологий спидометры стали более точными и надежными.
По способу измерения
Классификация автомобильных спидометров по принципу функционирования:
| Тип АС | Принцип работы |
| Хронометрический | Это комбинация одометра и часов, где пройденное расстояние делится на затраченное время, что позволяет вычислить скорость движения автомобиля. |
| Центробежный | В этом устройстве плечо регулятора, удерживаемое пружиной, вращается вместе со шпинделем и отклоняется в стороны под действием центробежной силы. Смещение пропорционально скорости. |
| Вибрационный | Данный тип спидометра предназначен для транспортных средств с высокой частотой вращения. Механический резонанс колебаний рамы или подшипников вызывает вибрацию градуированных язычков с частотой, соответствующей оборотам автомобиля. |
| Индукционный | Устройство состоит из системы постоянных магнитов, которые вращаются вместе с приводным шпинделем. Это создает вихревые токи в диске, находящемся в магнитном поле. Диск начинает вращаться, и его движение ограничивается специальной пружиной. Скорость отображается стрелкой, связанной с диском. |
| Электромагнитный | Датчик скорости генерирует электросигналы, а привод устройства перемещается в зависимости от количества полученных сигналов. |
| Электронный | Датчик создает электрический импульс за каждый оборот шпинделя. Эти сигналы поступают на счетчик, который фиксирует их за определенный промежуток времени. Затем микропроцессор обрабатывает данные и преобразует их в показания скорости, которые отображаются на панели управления автомобиля. |
По типу индикатора
Спидометры классифицируются по методу отображения информации на следующие категории:
- аналоговые, также известные как механические;
- цифровые.
Аналоговый
Схема функционирования универсального аналогового спидометра:
- стрелка спидометра соединена с валом редуктора;
- редуктор, в свою очередь, получает движение от вращающихся колес.
Скорость вращения вала редуктора прямо пропорциональна скорости вращения колес. Именно поэтому этот элемент наиболее точно отражает скорость автомобиля.
В таблице представлены различные виды аналоговых спидометров:
| Тип | Описание |
| Стрелочный | Скорость отображается стрелкой, которая перемещается по полукруглому циферблату. |
| Ленточный | Скорость автомобиля показывает лента, которая проходит мимо делений на горизонтальной шкале. |
| Барабанный | Деления расположены на барабане – при его вращении цифры появляются в окне, указывая скорость. |
Среди всех типов аналоговых спидометров в современных автомобилях применяется только стрелочный вариант.
Цифровой
Цифровые автомобильные спидометры обладают рядом уникальных характеристик:
- обеспечивают максимальную точность измерений;
- используют дисплей для отображения скорости в цифровом формате;
- позволяют водителю видеть как суточный, так и общий пробег на экране;
- оснащены сигнализацией, которая активируется при превышении заданного лимита скорости.
Однако у цифровых спидометров есть и недостаток — задержка в отображении показаний. Это может привести к неточным данным при изменении скорости.

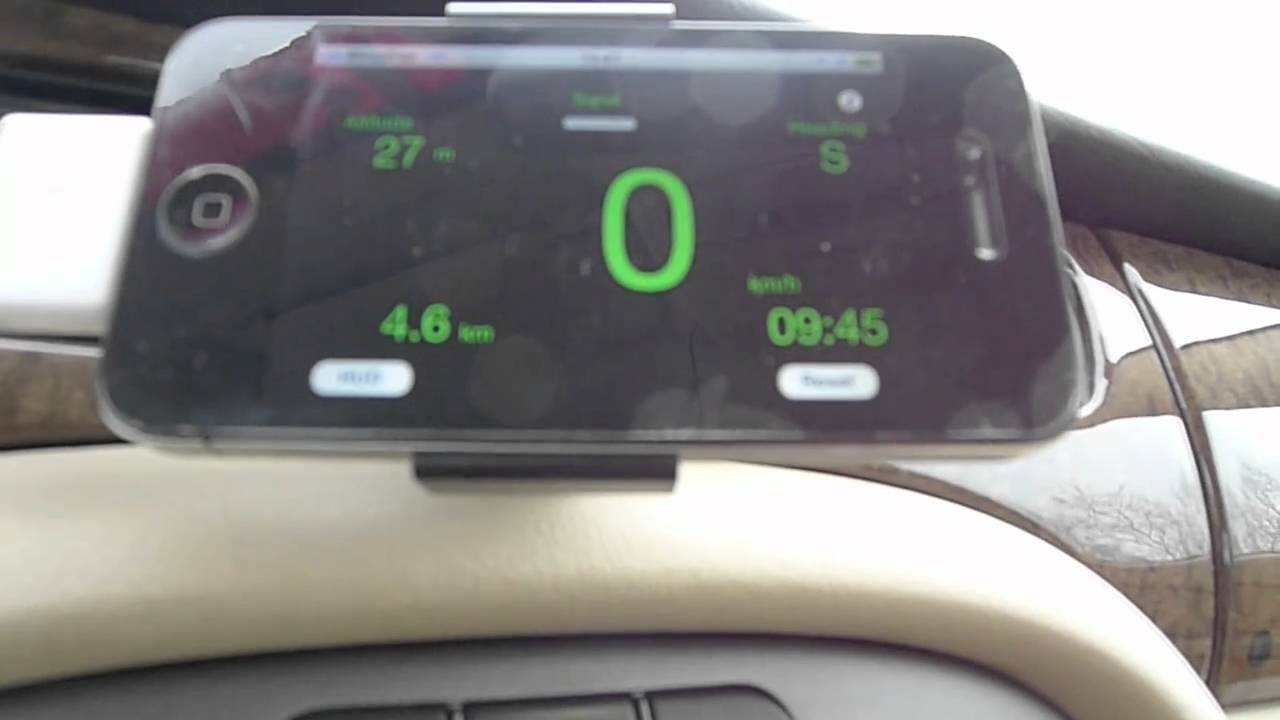

На видео, представленном каналом videoSPBLIFE, можно наглядно увидеть, как функционирует цифровой спидометр на примере iPhone 4.
Фотогалерея
На фото представлены разные виды АС:
Принцип работы спидометра на переднеприводных и заднеприводных авто
Существуют определенные нюансы в работе антиблокировочной системы (АС) на автомобилях с передним и задним приводом. На машинах, где задние колеса обеспечивают движение, спидометр отслеживает вращение вторичного вала трансмиссии, что позволяет точно вычислять скорость.
В случае переднеприводных автомобилей система измеряет скорость движения, основываясь на вращении левого колеса. Однако в этом случае возможны значительные погрешности, так как передние шины участвуют в поворотах, что добавляет влияние кривизны дороги. При поворотах влево «зафиксированная скорость» оказывается немного ниже, чем при движении по прямой, а при поворотах вправо – немного выше.
Погрешность спидометра
Каждому автосчетчику, как и любому другому техническому устройству, присущи погрешности в показаниях.
Факторы, влияющие на неточные измерения:
- заводская калибровка приборов, которую невозможно выполнить с абсолютной точностью;
- высота и ширина шин – эти параметры влияют на расстояние, которое автомобиль проходит за один оборот приводного вала;
- «эффект поворота» на спидометрах автомобилей с передним приводом.
Автопроизводители придерживаются правила, согласно которому погрешность автосчетчиков должна быть конструктивно направлена на увеличение показаний по сравнению с реальной скоростью движения.
Видео
В видео, представленном пользователем Виктором Хабибулиным, проводится сравнение цифровых спидометров с GPS и их аналоговых аналогов.
История спидометров
Спидометры имеют долгую и интересную историю, уходящую корнями в начало автомобилестроения. Первые спидометры появились в XIX веке, когда автомобили только начинали развиваться. Они были довольно примитивными и часто использовали механические устройства для измерения скорости. Одним из первых спидометров был так называемый «педальный спидометр», который работал на основе вращающегося колеса, соединенного с педалью. Это устройство позволяло водителю оценивать скорость автомобиля, но было далеко от точности современных приборов.
С развитием технологий спидометры эволюционировали. В начале XX века появились электрические спидометры, которые использовали электромагнитные принципы для измерения скорости. Эти устройства обеспечивали более точные показания и стали стандартом для большинства автомобилей. В 1930-х годах спидометры начали оснащаться стрелочными индикаторами, что сделало их более удобными для восприятия водителями.
С течением времени спидометры продолжали совершенствоваться. В 1960-х годах появились цифровые спидометры, которые использовали электронные компоненты для отображения скорости. Эти устройства обеспечивали мгновенные и точные показания, а также позволяли интегрировать дополнительные функции, такие как одометры и бортовые компьютеры.
Современные спидометры, как правило, являются частью комплексной системы приборов, которая включает в себя не только измерение скорости, но и другие параметры, такие как уровень топлива, температура двигателя и состояние системы навигации. В последние годы наблюдается тенденция к использованию полностью цифровых спидометров, которые предлагают водителям более широкий спектр информации и возможность настройки отображения данных в зависимости от предпочтений.
Таким образом, история спидометров отражает общий прогресс в области автомобилестроения и технологий. От простых механических устройств до сложных цифровых систем, спидометры продолжают играть важную роль в обеспечении безопасности и комфорта водителей, позволяя им контролировать скорость и адаптироваться к условиям дорожного движения.
Современные технологии в спидометрах
Современные спидометры автомобилей значительно эволюционировали с момента своего появления. В то время как ранние модели использовали механические устройства, основанные на принципе центробежной силы, современные спидометры чаще всего работают на основе электронных технологий. Это позволяет не только повысить точность измерений, но и интегрировать спидометры в более сложные системы автомобиля.
Одним из наиболее распространенных типов современных спидометров является электронный спидометр, который использует датчик скорости, установленный на трансмиссии. Этот датчик генерирует электрические сигналы, которые пропорциональны скорости вращения колеса. Эти сигналы передаются в блок управления автомобилем, который обрабатывает информацию и отображает скорость на экране спидометра. Такой подход обеспечивает высокую точность и быструю реакцию на изменения скорости.
Современные спидометры также могут быть интегрированы с другими системами автомобиля, такими как системы навигации и бортовые компьютеры. Это позволяет отображать не только текущую скорость, но и среднюю скорость, расстояние до пункта назначения и даже информацию о расходе топлива. Некоторые модели автомобилей оснащены цифровыми спидометрами, которые могут менять свой вид и настройки в зависимости от предпочтений водителя.
Кроме того, в последние годы наблюдается рост популярности спидометров с функцией подключения к смартфонам и другим устройствам. Это позволяет водителям получать дополнительные данные, такие как предупреждения о превышении скорости, а также доступ к статистике поездок и другим полезным функциям. Такие технологии делают вождение более безопасным и информативным.
Не менее важным аспектом современных спидометров является их дизайн и удобство использования. Многие производители стремятся создать интуитивно понятные интерфейсы, которые позволяют водителям легко считывать информацию, не отвлекаясь от дороги. Это включает в себя использование яркой подсветки, четких шрифтов и интуитивно понятных символов.
В заключение, современные технологии в спидометрах автомобилей не только повышают точность измерений, но и делают вождение более комфортным и безопасным. Интеграция с другими системами, возможность подключения к мобильным устройствам и удобный интерфейс — все это делает спидометры важным элементом современного автомобиля.
Влияние спидометра на безопасность дорожного движения
Спидометр является одним из ключевых приборов в автомобиле, и его влияние на безопасность дорожного движения невозможно переоценить. Он предоставляет водителю важную информацию о скорости движения, что позволяет принимать обоснованные решения на дороге. Неправильное восприятие скорости может привести к серьезным последствиям, включая аварии и травмы.
Во-первых, спидометр помогает водителю соблюдать установленные ограничения скорости. В большинстве стран существуют законы, регулирующие максимальную скорость на различных типах дорог. Спидометр позволяет водителям контролировать свою скорость, что снижает риск превышения лимитов и, как следствие, уменьшает вероятность столкновений.
Во-вторых, точность показаний спидометра критически важна для безопасности. Современные автомобили оснащены высокотехнологичными системами, которые обеспечивают точные измерения скорости. Однако, если спидометр неисправен или неправильно откалиброван, это может привести к недооценке или переоценке скорости, что увеличивает риск аварий. Например, если спидометр показывает, что автомобиль движется со скоростью 60 км/ч, а на самом деле скорость составляет 80 км/ч, водитель может не успеть среагировать на изменения дорожной обстановки.
Читайте также:
Кроме того, спидометр играет важную роль в обеспечении безопасного маневрирования. При выполнении обгонов или поворотов водителю необходимо точно знать свою скорость, чтобы оценить расстояние до других транспортных средств и время, необходимое для завершения маневра. Неправильная оценка скорости может привести к опасным ситуациям, особенно на скоростных трассах.
Спидометр также может быть связан с другими системами безопасности автомобиля, такими как системы контроля устойчивости и антиблокировочные системы тормозов. Эти системы используют данные о скорости для оптимизации работы тормозов и управления движением автомобиля, что дополнительно повышает безопасность на дороге.
Наконец, спидометр может служить важным инструментом для анализа поведения водителя. Многие современные автомобили оснащены бортовыми компьютерами, которые фиксируют данные о скорости и других параметрах движения. Эти данные могут быть использованы для обучения водителей, повышения их осведомленности о безопасном вождении и снижения числа аварий.
Таким образом, спидометр не только информирует водителя о текущей скорости, но и играет ключевую роль в обеспечении безопасности дорожного движения, помогая предотвратить аварии и обеспечивая более безопасные условия для всех участников дорожного движения.
