В статье рассмотрим процесс подключения ксеноновых ламп в автомобиле: схемы, установку и ремонт блока розжига. Правильный выбор ксенона и знание его компонентов улучшат освещение и помогут избежать проблем с электрикой. Предоставим пошаговые инструкции и советы для упрощения и безопасности установки, а также видеоуроки для наглядности.

Как выбрать хороший комплект ксенона?

Выбор подходящего ксенонового освещения для автомобиля должен основываться на двух ключевых аспектах: репутации и надежности производителя, а также требуемой яркости ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных ламп для головного света или противотуманных фар включает в себя:

• источники света, которые имеют определённую мощность и соответствующую маркировку;
• устройство для розжига;
• набор проводов и компонентов для подключения и крепления ламп.

Блок розжига представляет собой модуль, который отвечает за подачу необходимого напряжения для активации световых источников. Более дорогие модели имеют сложную конструкцию, что позволяет им контролировать большее количество процессов. Если устройство высокого качества, оно обеспечит долгую и стабильную работу световых элементов. Это связано с тем, что при розжиге ламп соблюдаются ключевые технические параметры в нужном диапазоне.

Интересные факты

Вот несколько интересных фактов о подключении ксенона в автомобиле своими руками:

1. Требования к проводке: При установке ксеноновых ламп важно учитывать, что они требуют более высокого напряжения для запуска (до 25 000 В). Поэтому необходимо использовать качественные провода и разъемы, способные выдерживать такие нагрузки. Неправильная проводка может привести к перегреву и даже короткому замыканию.

2. Проблемы с регулировкой фар: Ксеноновые лампы имеют другую световую температуру и распределение света по сравнению с галогенными. Это может привести к ослеплению встречных водителей, если фары не будут правильно отрегулированы. Поэтому после установки ксенона обязательно нужно проверить и отрегулировать угол наклона фар.

3. Законодательные ограничения: В некоторых странах установка ксеноновых ламп в фары, не предназначенные для этого, может быть незаконной. Это связано с тем, что неправильная установка может ухудшить видимость на дороге и создать опасность для других участников движения. Перед установкой стоит ознакомиться с местными законами и правилами.

Маркировка ксенона

Маркировка газоразрядных ламп может варьироваться от 5000К до 6000К и выше. Этот показатель указывает на цветовую температуру, что, в свою очередь, влияет на яркость и оттенок света, излучаемого лампочкой. Например, если маркировка составляет 4300К, то свет будет более белым с желтоватым оттенком. Такие источники света часто используются в противотуманных фарах и головной оптике, так как они обеспечивают лучшую видимость на мокрой дороге.

Лампы с температурой 5000К излучают белый свет. Они обладают высокой мощностью, а их свечение более комфортно для человеческого глаза. В то же время, лампы с температурой 6000К имеют голубоватый оттенок и, благодаря низкой светоотдаче, уступают предыдущим моделям по мощности. Тем не менее, этот тип освещения пользуется большой популярностью среди автомобилистов в нашей стране. При производстве автомобилей производители обычно устанавливают ксеноновые лампы с температурой 4200-5000К.

Канал AvtoGSM в своем видео провел распаковку и краткий обзор комплектации ксенона от бренда Шоу-Ми.

Комплект ксенона Sho-me 4300K H1

Какой ксенон лучше?

Не всегда дорогие газоразрядные лампы гарантируют высокое качество и эффективность работы. При выборе блока розжига стоит также учитывать его цену.

Важно подбирать устройство, которое соответствует техническим характеристикам вашего автомобиля. Например, если в машине отсутствует модуль для контроля напряжения ламп, нет смысла приобретать ксенон с «обманкой», так как это не улучшит его работу.

Нецелесообразно покупать тонкие блоки розжига, известные как «слим», если в моторном отсеке достаточно места для установки стандартного устройства. Такие «девайсы» обычно стоят дороже, а если блок имеет низкую цену, то, как правило, он изготовлен из некачественных материалов, и его сборка может быть выполнена небрежно.

Наиболее популярные производители ксеноновых ламп

Производители газоразрядных источников света, которые заслужили доверие среди пользователей:

• Sho-Me;
• Mitsumi;
• Xenotex;
• MTF;
• Osram;
• Hella;
• Philips;
• Bosh;
• APP Digital Ultra Slim.

Канал Test Lab поделился важной информацией о том, как распознать оригинальный ксенон Osram и избежать подделок.

Ксенон OSRAM как отличить подделку

Подготовка к самостоятельной установке и подключению ксенона в авто

Замена стандартных лампочек и установка ксенона — задача, с которой может справиться любой водитель. При проведении монтажа важно следовать рекомендациям производителя и придерживаться схемы подключения.

Чтобы избежать повреждения лампочек, не следует касаться колбы источника света руками.

Если это все же произошло, необходимо очистить поверхность от отпечатков с помощью чистой ткани, смоченной спиртом. Перед началом работы обязательно отключите аккумулятор. При запуске газоразрядные лампы могут генерировать напряжение до 23 тысяч вольт, что представляет серьезную опасность для жизни.

Что может потребоваться для подключения?

Для быстрой установки газоразрядных осветительных приборов вам потребуются:

• набор ламп;
• канцелярский нож или ножницы;
• отвертка с крестовой головкой;
• пластиковые стяжки;
• дрель с коронкой диаметром 25 мм;
• набор гаечных ключей.

Схема установки ксенона

Процесс установки и подключения проходит в несколько этапов:

1. В первую очередь необходимо удалить старые источники света и установить новые. Для этого снимается пластиковая защитная крышка, которая находится на оптических приборах. Электропроводка отключается от галогенных или ламп накаливания. Чтобы извлечь устройство, может потребоваться отсоединение специального зажима или фиксатора.

2. Осторожно извлеките газоразрядную лампочку из защитной колбы и установите ее в отверстие фонаря. Если для крепления используется специальный зажим, его нужно надежно зафиксировать. Если имеется пружина, то провод от газоразрядных ламп необходимо провести через этот элемент. После этого провод выводится через заглушку в моторный отсек.

3. Прокладка электроцепи рядом с аккумулятором может вызвать трудности. Обычно батарея закрывает доступ к фонарю, поэтому ее придется снять. После установки источников света необходимо соединить их контактные элементы с блоком розжига.

4. Далее следует сделать специальные отверстия в заглушках оптических устройств для прокладки линии питания. Если защитный кожух выполнен из резины, для этого можно использовать ножницы. В случае металлической заглушки потребуется просверлить отверстие, для чего лучше всего подойдет фреза диаметром 2,5 см.

5. После выполнения этих действий выберите место для установки блока розжига. Он должен находиться рядом с оптическими приборами. Важно, чтобы электроцепь питания не была натянута.

6. При установке блока розжига рекомендуется выбрать место, защищенное от высоких температур, влаги и загрязнений. Хотя эти устройства обычно герметичны, лучше соблюдать это правило. Если подходящего места под капотом нет, блок следует обмотать скотчем или изолентой для повышения безопасности. Фиксация блока может быть выполнена с помощью пластиковых хомутов или скотча.

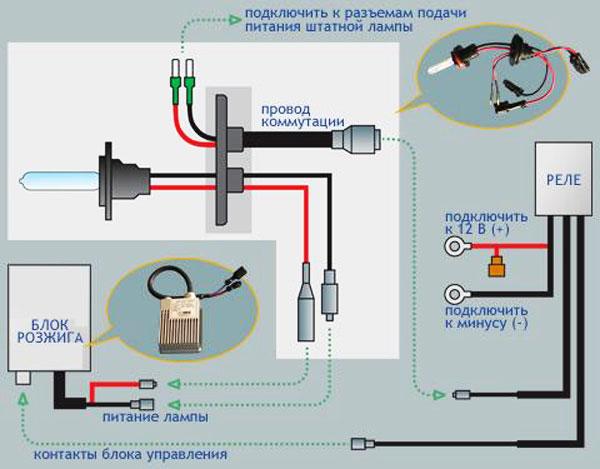

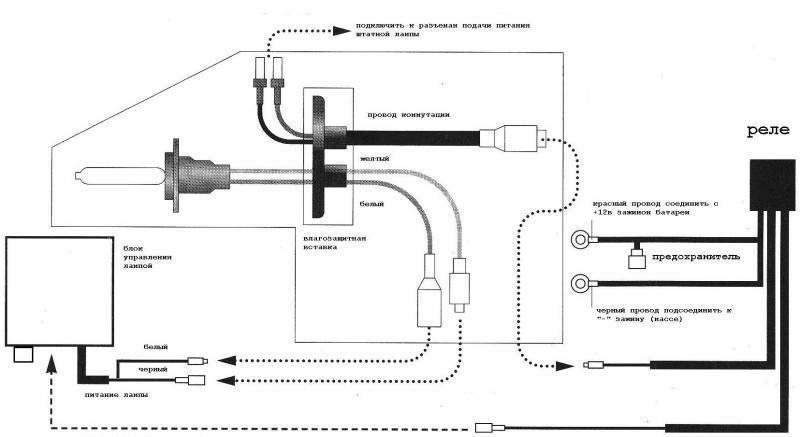

Схема подключения ксенона

Подробности подключения ксенона:

1. Начинается с соединения источников света с блоком розжига. Каждая электрическая цепь имеет свою цветовую маркировку, а подробные инструкции по подключению можно найти в схеме.
2. Далее блок необходимо подключить к штатной проводке автомобиля. Для этого одна из линий устройства соединяется с разъемом, куда был подключен предыдущий источник света.
3. Подключение второго фонаря выполняется аналогично. Сначала он соединяется с блоком розжига, а затем подключается к электропроводке автомобиля.
4. Закрепление электрических цепей осуществляется с помощью пластиковых хомутов. Если длина провода оказывается слишком большой, рекомендуется скрутить его в кольцо.

Как правильно установить и подключить ксенон в противотуманки?

Если в головные фары автомобиля установлены ксеноновые лампы, имеет смысл также использовать их в противотуманных фарах. Это поможет сохранить гармоничный внешний вид автомобиля.

Меры предосторожности при установке и подключении

При установке газоразрядных ламп в противотуманки важно учитывать следующие моменты:

1. Если во время работы вы заметили повреждения на светильниках, необходимо немедленно остановить монтаж. Это также касается неисправностей в проводке и блоках розжига.
2. Перед началом работы автовладелец должен тщательно вымыть руки, высушить их и обработать обезжиривающим средством. Игнорирование этого шага может привести к повреждению ламп и даже к поражению электрическим током.
3. Во время подключения не рекомендуется долгое время смотреть на источники света без защитных очков.
4. Все соединения должны быть полностью изолированы с помощью термоусадочных трубок или изоленты. В противном случае влага может попасть на проводку, что может вызвать короткое замыкание или даже пожар.
5. Перед установкой колб источников света желательно провести их обезжиривание.

Алгоритм действий по установке ксеноновых ламп

В противотуманных фарах (ПТФ) рекомендуется использовать устройства с температурой света 4300K или 5000K, так как они обеспечивают лучшую видимость в условиях тумана и на влажной дороге.

1. Противотуманные фары обычно устанавливаются ниже основной оптики. Для их монтажа может потребоваться снять бампер. В некоторых случаях достаточно открутить винты, которые крепят арки передних колес.
2. После того как будет обеспечен доступ к задней части ПТФ, необходимо отключить фары от электрической цепи. Затем снимаются старые лампы, и устанавливаются новые газоразрядные источники света.
3. Важно надежно закрепить устройства. Во время движения на них могут действовать вибрации, поэтому лампочки должны быть установлены прочно. В противном случае это может привести к их повреждению.
4. Устанавливаются блоки розжига. Наилучшим вариантом будет их размещение в моторном отсеке или под передним бампером. Нужно найти подходящее место для монтажа, желательно в защищенной зоне, чтобы блоки не подвергались воздействию влаги и неблагоприятных условий. Фиксация может осуществляться с помощью хомутов или скотча. Если в комплекте предусмотрены специальные крепления, их следует использовать.

Пользователь Сергей М продемонстрировал на примере Лады Приоры процесс установки ксеноновых ламп в противотуманные фары.

ВАЗ 2170 Приора установка Ксенона в ПТФ

Инструкция по подключению ксенона

Подключение газоразрядных ламп в противотуманных фарах будет осуществляться так же, как и для основного освещения. Световые источники через проводники соединяются с электросетью противотуманных фонарей, после чего подключаются к блокам розжига.

Правила настройки ксеноновых фар

Регулировка светового потока осуществляется следующим образом:

1. Автомобиль необходимо расположить передней частью к стене, при этом он должен находиться перпендикулярно к ней. Это может быть гараж или любое другое здание. Расстояние между стеной и бампером должно быть минимальным.
2. С помощью фломастера или мела на стене отмечается центральная часть каждого из фар, а также центр автомобиля. Важно, чтобы эти метки были перпендикулярны нижней части стены.
3. Далее автомобиль следует отъехать на расстояние около 7-8 метров.
4. Включается освещение. С помощью мела проводится горизонтальная линия через центр светового пучка.
5. Затем рисуется еще одна линия, которая должна быть параллельна первой, но находиться ниже на 7,62 см.
6. После этого активируется головное освещение автомобиля. С помощью регулировочных винтов производится настройка светового потока, чтобы добиться оптимального положения. В идеале верхняя граница светового пучка должна совпадать с нижней горизонтальной линией.

Как самостоятельно заменить ксеноновые лампы на галогеновые?

Недостатки, связанные с использованием ксеноновых ламп, заставляют многих владельцев автомобилей задуматься о замене газоразрядных источников света на традиционные. Этот процесс имеет свои особенности, особенно если ксеноновые лампы были установлены на автомобиле изначально.

Процедура замещения ламп своими руками

Замена производится после подготовки гаечного ключа и отвертки, иногда может понадобиться изолента:

1. Открываем моторный отсек и отсоединяем минусовой зажим от аккумулятора.
2. Отключаем установленные источники света от электрической цепи. Демонтируем защитные элементы, под которыми находятся винты, крепящие оптику к кузову автомобиля. Винты нужно ослабить, но не выкручивать полностью.
3. Убираем фонари. Они могут быть дополнительно зафиксированы защелками, поэтому важно не повредить крепления. После этого аккуратно извлекаем осветительное устройство из его посадочного места.
4. Удаляем блоки розжига газоразрядных ламп. Для этого откручиваем крепления на модулях.
5. Прокладываем электропроводку от управляющего блока, который устанавливается рядом с рулевым колесом. Если в автомобиле использовались галогенные лампы, менять электрические цепи не требуется. Однако в случае установки ксенона необходимо проложить новые кабели. Эту работу следует выполнять осторожно, чтобы не повредить провода.
6. Устанавливаем оптические приборы и подключаем их к электрическим цепям. Затем регулируем световой поток.

Канал «MazdaGarage» в своем видео на примере модели Кседос продемонстрировал, как правильно демонтировать ксеноновые источники света из фар.

Как снять кетайский ксенон с Mazda Xedos 6

Что делать, если ксеноновые фары перестают работать?

Если ксеноновые лампы перестали работать, возможные причины могут включать:

• неисправность контакта на разъеме подключения к электросети;
• повреждение проводов;
• выход из строя самой лампы, которая не подлежит ремонту;
• сбой в работе управляющего модуля.

Почему ломается блок розжига?

Причины неисправности устройства розжига:

1. Неплотность в корпусе модуля, что может привести к попаданию влаги и грязи внутрь блока. Для выявления данной проблемы необходимо разобрать устройство и провести диагностику его внутренних компонентов. Если внутрь модуля попала грязь или вода, это может вызвать отсутствие света у лампочек или их мигание при включении.

2. Влияние коррозии. Окисление в местах соединения электронных компонентов может привести к отсоединению элементов от припоя. Эта проблема может возникнуть из-за ошибок в процессе сборки или постоянного воздействия влаги.

3. Пропадание импульсного сигнала от контроллера. Возможны неисправности в транзисторных элементах, а также в умножительных или трансформаторных устройствах.

Как отремонтировать блок розжига ксенона самостоятельно?

Ремонт модуля осуществляется следующим образом:

1. Сначала проводится диагностика всех электрических цепей на наличие обрывов или утечек. Это касается проводов, которые подключены к модулю. Проблема может заключаться в поврежденной или пережатой электролинии.
2. Устройство очищается спиртовым раствором, что помогает удалить ржавчину и следы конденсата. Важно действовать осторожно, чтобы не повредить плату. С задней стороны схемы удаляется герметик, после чего контактные элементы перепаиваются с помощью паяльника. Рекомендуется пропаять все соединения, так как визуально определить изношенные детали бывает сложно.
3. Открытое устройство розжига проверяется с использованием изолирующего материала, чтобы избежать прохождения напряжения. В процессе диагностики рядом не должно быть активных деталей. Проверка осуществляется при подключении устройства к источнику питания. Напряжение умножительного элемента составляет 35 кВ, поэтому если блок не запускается, его не следует трогать до полного отключения.
4. Далее выполняется диагностика транзисторных элементов, которых на плате четыре. Для проверки используется мультиметр. Если тестирование выявляет пробой, транзистор перепаивается. Рекомендуется устанавливать детали типа 4N60.
5. Определить элемент с пробоем с помощью тестера не всегда возможно. В некоторых случаях может потребоваться извлечение каждого транзистора, после чего активируется устройство розжига. Включать его следует ненадолго, всего на несколько секунд.
6. Если транзисторные элементы исправны, проверяются резисторы. Выгоревшие детали заменяются новыми.

При сборке блока не стоит использовать силиконовый герметик.

Это средство после застывания становится очень твердым. В случае необходимости замены транзисторного устройства вскрытие модуля может вызвать трудности.

Видео

Канал «Fire & Ice» опубликовал руководство по устранению неполадок в штатном модуле розжига, используя в качестве примера автомобиль марки Мазда.

https://youtube.com/watch?v=CzSJxStbeps

Советы по уходу за ксеноновыми фарами

Ксеноновые фары, благодаря своей высокой яркости и долговечности, становятся все более популярными среди автовладельцев. Однако для того чтобы они служили долго и обеспечивали качественное освещение, необходимо соблюдать определенные правила ухода. В этом разделе мы рассмотрим основные рекомендации по уходу за ксеноновыми фарами.

1. Регулярная проверка состояния фар

Первым шагом в уходе за ксеноновыми фарами является регулярная проверка их состояния. Обратите внимание на наличие трещин, сколов и других повреждений. Если вы заметили, что фара потускнела или имеет неравномерное освещение, это может быть признаком загрязнения или повреждения.

2. Чистка фар

Для поддержания яркости и четкости света ксеноновых фар необходимо регулярно их чистить. Используйте мягкую ткань или специальные салфетки для автомобильных фар, чтобы избежать царапин. Для удаления загрязнений можно применять специальные средства для чистки фар, которые не содержат абразивных частиц. Избегайте использования агрессивных химикатов, так как они могут повредить защитное покрытие.

3. Проверка и регулировка угла наклона

Правильный угол наклона ксеноновых фар играет важную роль в обеспечении безопасности на дороге. Неправильно отрегулированные фары могут ослеплять встречные автомобили или, наоборот, не обеспечивать достаточное освещение. Регулярно проверяйте угол наклона фар и при необходимости производите его регулировку. Это можно сделать самостоятельно, следуя инструкциям в руководстве пользователя вашего автомобиля.

4. Замена ламп

Хотя ксеноновые лампы имеют длительный срок службы, они все же могут выйти из строя. Если вы заметили, что одна из фар светит тускло или вовсе не светит, возможно, пришло время заменить лампу. При замене обязательно используйте оригинальные или качественные аналоги, чтобы избежать проблем с совместимостью и долговечностью.

5. Защита от внешних факторов

Ксеноновые фары подвержены воздействию различных внешних факторов, таких как ультрафиолетовое излучение, дождь, снег и грязь. Для защиты фар можно использовать специальные пленки или покрытия, которые помогут предотвратить повреждения и потускнение. Также старайтесь избегать контакта фар с агрессивными химическими веществами, такими как соль или химикаты для мойки автомобилей.

6. Обращение к специалистам

Если вы не уверены в своих силах или столкнулись с серьезными проблемами, связанными с ксеноновыми фарами, лучше обратиться к профессионалам. Специализированные сервисы смогут провести диагностику и устранить неисправности, что поможет избежать дальнейших проблем и обеспечит безопасность на дороге.

Следуя этим простым рекомендациям, вы сможете продлить срок службы ксеноновых фар и обеспечить их эффективную работу, что в свою очередь повысит безопасность вождения и комфорт на дороге.
