Что там внутри

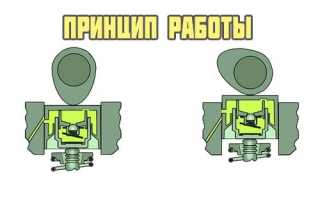

Регулировка зазора происходит автоматически. Принцип работы гидрокомпенсаторов базируется на ничтожно малом коэффициенте сжатия масла. В момент, когда совпадут отверстия (сделанные специально для пропуска смазки) в головке блока цилиндров и корпусе компенсатора, в него поступит масло. Далее, оно через проточку попадет в верхнюю камеру плунжера, а потом, через открывшийся шариковый клапан, заполнит нижнюю камеру.

Так как, масло подается под давлением, плунжер выдавливается, толкая корпус компенсатора вверх, пока тот не упрется в кулачок. Кулачок вала, проворачиваясь, давит на гидрокомпенсатор, который идет вниз. Отверстия перекрываются, поступление масла прекращается и закрывается шариковый клапан.

Масло обладает свойством несжимаемости, поэтому усилие кулачка вала ГРМ, через гидрокомпенсатор передается на автомобильный клапан. Он открывается. Дальнейший ход кулачка приводит к тому, что пружина клапана толкает его вверх, и он закрывается.

Часть масла может просачиваться через седло шарика плунжера в обратном направлении, увеличивая зазор, но, в следующем цикле, когда отверстия маслопроводов снова совпадут, объем масла пополнится и зазор нормализуется.

Стук стуку рознь, потому что последствия разные

Чем удобны эти устройства? Тем, что выполняют свои функции, не требуя обслуживания и специального ухода.

О них можно не вспоминать до тех пор, пока не слышен определенный, специфический стук гидрокомпенсаторов.

Причем, он может появляться только при запуске и по мере прогрева исчезать, а может продолжаться все время.

Что происходит, когда стучат гидрокомпенсаторы:

• прекращается функционирование плунжерной пары;
• увеличивается динамическая нагрузка на детали и узлы ГРМ;
• повышается расход горючего;
• прогорают головки клапанов с последующим повреждением головки блока;
• возникают шумы в двигателе, затрудняющие общую диагностику;
• ухудшается разгонная динамика.

Если слышен стук гидрокомпенсаторов на холодную, то есть, сразу после запуска и продолжается до тех пор, пока мотор не прогреется, то вероятными причинами могут быть следующие:

1. Клапан плунжера пропускает масло при выключенном двигателе.
2. Сужение маслопроводящих каналов загрязнителями. В момент пуска масло имеет большую вязкость и не поступает в плунжер, поэтому и стучат гидрокомпенсаторы на холодную. При разогреве вязкость уменьшается и увеличивается его проникающая способность.
3. Высокая вязкость масла. Стук пропадает по мере увеличения текучести.

Такое явление не очень критично, хотя не стоит оставлять его без внимания. Часто «гидрики» стучат только в момент пуска. Это происходит от того, что при остановке, часть клапанов двигателя замирает в открытом положении и клапан плунжера «стравливает» немного масла.
Ну, а если стучат гидрокомпенсаторы на горячую? Хотя вопрос поставлен несколько не корректно. Разберемся, от чего стук появляется при запуске движка и не прекращается по мере прогрева. В этом случае, как и в предыдущем, вероятных причин несколько:

1. Масло плохого качества изначально или давно не менялось. Стук, чаще всего, прекращается после замены масла.
2. Неисправность самого гидрокомпенсатора.
3. Загрязнение масляного фильтра.
4. Стук гидрокомпенсаторов на горячую возникает, если масляный насос не развивает необходимого давления.

Есть еще одна причина, которая, почему-то, проявляется на Приоре. Стук в компенсаторах появляется после замены масла 5W40 на 0W40.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Что такое контрактный двигатель? Обзор плюсов и минусов

Замена гидрокомпенсаторов ВАЗ-2112 (21124/21126)

Принимаем меры

Итак, стучат гидрокомпенсаторы, что делать? Не паниковать. Подобное явление еще не доводило автомобиль до исключения из перевозочного процесса.

Функционирование этой важной детали непосредственно связано с системой смазки. Если застучали гидрокомпенсаторы, вероятность того, что масло утратило первоначальные характеристики, достаточно велика.

Не стоит сразу думать о разборке мотора. Первым делом, чтобы устранить стук, меняют масло и фильтр. После замены, при пуске не вздрагивайте от стука гидрокомпенсаторов, в процессе слива масла, оно уйдет и из них, а наполнятся плунжеры, когда запустился масленый насос.

Если это не помогло, то необходимо выяснить, какой гидрокомпенсатор стучит. Возникает вопрос, как определить тот, который необходимо менять? К примеру, у ВАЗ 2112 16 клапанов, как узнать, какой не функционирует?

Для этого необходимо поставить кулачок распредвала (коромысло) так, чтобы он не мешал и попробовать выколоткой надавить на компенсатор. Исправный продавится если приложено значительное усилие, неисправный уйдет вниз легко. Его необходимо убирать.

Как работает система

Гидрокомпенсаторы являются неотъемлемым атрибутом для многих современных моделей автомобилей. Ранее регулировать ход клапанов нужно было вручную, что делалось на моторах все того же АвтоВАЗ на более ранних автомобилях.

Гидрокомпенсатор устроен достаточно просто. Он имеет вид цилиндра, внутри которого устанавливается плунжер. Рассмотрим принцип его действия пошагово.

1. При запуске мотора на устройство влияет кулачок распредвала.
2. Под действием кулачка компенсатор опускается ниже, после чего его плунжер оказывает давление на клапан.
3. Под воздействием давления клапан открывается, но строго на определенную высоту.

Регулировка работы устройств осуществляется с помощью обыкновенного масла. Оно попадает в пространство, расположенное под плунжером, и чем больше его давление, тем большая нагрузка оказывается на сам плунжер.

Причины стука гидрокомпенсаторов

1. Стук в двигателе при запуске. Если посторонний шум исчезает через несколько секунд после пуска двигателя, то это не является признаком неисправности.
2. Появляется стук гидрокомпенсаторов на холодном и прогретом двигателе, шум пропадает при повышении оборотов. Возможно износился шарик обратного клапана, придется заменить гидрокомпенсатор. Также возможно загрязнение механизма гидрокомпенсатора, поможет чистка деталей.
3. Стук только на прогретом двигателе. Износ и как следствие появление увеличенных зазоров между плунжером и гильзой гидрокомпенсатора. Придется менять гидрокомпенсатор.
4. Стуки в двигателе на высоких оборотах. Причиной может быть избыток моторного масла или его недостаток. Доведите уровень масла в моторе до нормы. Также возможно повреждение маслоприемника, в этом случае неисправные детали следует заменить.
5. Клапаны стучат постоянно. Причиной может быть возникновение зазора между толкателем и кулачком распредвала. Поможет чистка или замена неисправных деталей.

ТОП 6 решений проблемы стука гидрокомпенсаторов:

1. Довести уровень масла в двигателе до нормы. Чаще всего именно это становится причиной появления постороннего стука в двигателе.
2. Замена моторного масла (масло не подходящей вязкости или качества).
3. Замена гидрокомпенсаторов.
4. Каналы к гидротолкателям забиты.
5. Не хватает нужного давления масла (замена масляного насоса).
6. Износ распредвалов.

А вы сталкивались со стуком гидрокомпенсаторов? Каким образом удалось решить проблему? Решаем подобные проблемы в комментариях или на форуме. Напомним, перед заменой моторного масла определитесь с его выбором.

Стук гидрокомпенсаторов может проявиться в различных ситуациях: после запуска холодного ДВС или во время работы на холостом ходу, гидрокомпенсаторы начинают стучать на горячем моторе и т.д. Вполне очевидно, что для многих автолюбителей актуальным становится вопрос, как быть, если стучат гидрокомпенсаторы, что делать в таком случае.

Начнем с того, что устранить стук гидрокомпенсаторов наиболее эффективно можно с учетом четкого понимания причин возникшей проблемы. Например, если на холодном двигателе стучат гидрокомпенсаторы, но такой стук пропадает через некоторое время после запуска, тогда во многих случаях это не является поводом для серьезного беспокойства. Если же по мере прогрева посторонний звук не уходит, то есть стучат гидрокомпенсаторы на горячую, тогда мотор нуждается в диагностике. Далее мы поговорим о том, почему появляется стук ГК, можно ли ездить, если стучат гидрокомпенсаторы, а также как самому определить причину и какие меры можно принять.

Читайте в этой статье

Подробная диагностика гидравлических компенсаторов на Lada Priora

Порой для фиксации причин стучащих гидрокомпенсаторов на 16 клапанном двигателе Лада Приора одного теплового состояния мотора недостаточно. Комплекс же испытаний позволяет более точно установить фактор, из-за которого возникает посторонний шум.

Диагностируем состояние

Одной из частых жалоб является стук и на холодную, и на горячую. Однако с повышением оборотов симптом пропадает. Актуален один из вариантов:

Если цокот проявляется только на горячей силовой установке и пропадает на высоких оборотах, а на остывшем агрегате посторонних звуков не наблюдается в любом режиме – износилась плунжерная пара. Гидрокомпенсатор подлежит замене в сборе.

Стук наблюдается только на высоких оборотах при любом тепловом состоянии, а на холостых – тишина, проблема с уровнем масла или в системе засасывания малоэмульсии. Выходить за пределы крайних меток на щупе не рекомендуется, ездить с поврежденным маслоприемником – тоже. Восстановление допустимого уровня разрешает задачу.

К сведению

Опасны ли последствия

Чем грозит игнорирование того, что стучат гидрокомпенсаторы на двигателе Лада Приора 16 клапанов или пренебрежение исследованием причин возникновения шума? Как минимум, акустическим дискомфортом. Как максимум – износятся кулачки распредвала, и его придется заменить.

Стучат гидрокомпенсаторы на холодную

Итак, с основным списком причин разобрались. Теперь можно рассмотреть практические ситуации. Как уже было сказано, ГК могут стучать постоянно или периодически. В том случае, если стучат гидрокомпенсаторы при запуске двигателя, причем мотор холодный, но после прогрева стуки исчезают, тогда посторонние звуки нельзя считать признаками поломки. Вполне естественно, что с пробегом ГК имеют определенную выработку и определенную степень загрязнений, непрогретое моторное масло сразу после запуска не имеет нужной вязкости. После прогрева двигателя зазоры приходят в норму, смазка разжижается и стук исчезает.

Добавим, что если ранее стуков ГК на холодную не было замечено и недавно менялось моторное масло, тогда стоит проверить его уровень или задуматься о правильности подбора смазочного материала, переходе на более дорогой и качественный продукт и т.д. Полный выход из строя или заклинивание ГК при стуках только на холодную можно исключить, так как при его поломке стучать будет постоянно. Параллельно с этим возможны следующие проблемы:

1. Во время диагностики стоит обратить внимание на то, что возможно не держит клапан гидрокомпенсатора. В таком случае масло вытекает из данного элемента за время, пока двигатель не работает. Так происходит упомянутое выше завоздушивание ГК. После запуска двигателя масло вытесняет воздух и стук исчезает. Бывает, что для вытеснения требуется около 5 минут или даже возникает необходимость погазовать на холостых, так как подгазовка позволяет поднять обороты и, соответственно, давление в системе смазки. Отметим, что газовать на холодном моторе не рекомендуется. Данный способ больше подходит тогда, когда прогретый двигатель был остановлен на небольшой промежуток времени, а после повторного запуска ГК некоторое время стучит. Следует добавить, что если не держит клапан гидрокомпенсатора, можно попробовать сменить вязкость моторного масла. В тяжелых случаях рекомендуется сразу приступить к ремонту двигателя и замене ГК.
2. Еще одной причиной стуков на холодную является забитый канал для подачи масла к ГК. С прогревом стук исчезает по той причине, что разжижается само масло и отложения в канале. В этом случае необходимо быть готовым к тому, что рано или поздно указанные загрязнения полностью забьют канал и гидрокомпенсатор начнет стучать постоянно. В подобной ситуации можно попробовать воспользоваться специальными составами, так называемыми очистителями-восстановителями. В отдельных случаях присадка от стука гидрокомпенсаторов известного производителя может дать заметный положительный эффект.
3. При стуках ГК на холодном моторе также следует проверить масляный фильтр. Если его пропускная способность снижена, то до определенного прогрева или даже выхода на рабочие температуры (пока масло не станет разжижаться от нагрева) гидрокомпенсаторы могут стучать с большей или меньшей степенью интенсивности. Добавим, что прогрессирующие стуки по длительности и интенсивности на холодную можно считать поводом для диагностики системы смазки. В ряде случаев помогает промывка системы, переход на другой тип моторного масла и т.д.

Стук ГК не уходит или проявляется после прогрева

Намного более опасным является стук гидрокомпенсаторов, который появляется с прогревом или только усиливается по мере выхода силового агрегата на рабочие температуры. В таком случае постоянно стучат гидрокомпенсаторы на холостых оборотах прогретого мотора, стук может присутствовать под нагрузками и т.п. Список причин данной неисправности более широкий по сравнению со стуками на холодном ДВС.

Первое, нужно убедиться, что на горячую стучат именно гидрокомпенсаторы, так как причин для стука в двигателе достаточно много. Для этого необходимо знать, как определить стучащий гидрокомпенсатор. Также важно уметь определить, какой гидрокомпенсатор стучит, что поможет точнее локализовать неисправность.

Отметим, что стук компенсаторов имеет характерный призвук. Тональность высокая, стук звонкий, напоминает удары металлического шарика по другой металлической детали, локализуется под клапанной крышкой. Хорошо прослушивается стетоскопом. Если ГК стучит постоянно, то его в скором времени может окончательно заклинить или произойдут другие поломки. Двигателю в такой ситуации нужен ремонт, возможна замена гидрокомпенсаторов. В некоторых случаях также разбивается посадочное место гидрокомпенсатора. После нагрева мотора происходит температурное расширение деталей, ГК начинает условно «болтаться» в месте установки и стучать. Более точное определение стучащего ГК возможно после частичной разборки мотора и снятия крышки.

Как уже говорилось, на холодном двигателе загрязнение каналов может быть причиной стука, после чего посторонний звук исчезает с прогревом. В случае с горячим ДВС бывает с точностью до наоборот, когда параллельно росту температуры отложения в канале размягчаются и смещаются, полностью перекрывая подачу смазки в ГК. В этом случае также рекомендуется промывка гидрокомпенсаторов и системы смазки, замена моторного масла или очистка двигателя после его разборки.

Следует проверять масляный фильтр, который может быть причиной недостаточного давления в системе смазки и, как следствие, стука ГК на горячую. При недостаточном давлении в гидрокомпенсаторах создается воздушная пробка. Отдельного внимания заслуживает и уровень масла в двигателе, который не должен быть ниже, а также и выше нормы (перелив масла в двигатель). Следует отметить, что на холодную при низких оборотах и проблемах с уровнем масла ГК может не стучать. После прогрева ДВС количество воздуха в масле растет и появляется стук гидрокомпенсаторов, так как масло с воздухом становиться сжимаемой смесью. Еще желательно в случае проявления проблем с ГК на горячем моторе проверять работу маслонасоса, замерить давление в системе смазки.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что причин для стука гидрокомпенсаторов достаточно много. В некоторых случаях бывает даже так, что стучат новые гидрокомпенсаторы. Это происходит тогда, когда параллельно было неправильно подобрано моторное масло, забит масляный фильтр, имеются проблемы с чистотой системы смазки или маслонасосом, присутствуют скрытые или явные неполадки двигателя, которые не были устранены.

Дополнительно не рекомендуется без надлежащего опыта сразу самому разбирать ДВС для диагоностики, замены или промывки гидроопор. Дело в том, что причину стука нужно точно установить. Достаточно распространены случаи, когда после промывки и очистки гидрокомпенсаторов, а также каналов смазочной системы стук все равно оставался. В подобной ситуации помочь избежать возможных последствий и незапланированных финансовых затрат способна только профессиональная диагностика двигателя.

Гидрокомпенсаторы : что это такое, какую функцию выполняют, неисправности гидрокомпенсатора и симптомы. Ремонт и промывка гидрокомпенсаторов своими руками.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Наиболее распространенные причины стука двигателя: поршневой, шатунный, стук коленвала. Что делать, если двигатель неожиданно начал стучать в движении.

Почему холодный двигатель может стучать: различные неисправности. Анализ характера стука в силовом агрегате: звонкий, металлический, приглушенный и т.д.

Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.

Появление стуков на разных режимах работы дизеля. Диагностика неисправностей. Характер стуков кривошипно-шатунного механизма, ГРМ, топливной аппаратуры.

Увеличенный и уменьшенный зазор последствия

Недостаточный зазор впускного клапана (клапана зажаты) не позволяет осуществить полное закрытие. Перетянутые впускные клапана в бензиновом двигателе приведут к тому, что топливно-воздушная смесь будет частично гореть во впуске. Запуск двигателя в этом случае осложняется, агрегат не развивает мощность, потребляет много горючего и т.д.

Для выпускных клапанов последствия неправильной регулировки намного серьезнее. Горячие газы из камеры сгорания будут прорываться через неплотности, вызывая прогар тарелки клапана и разрушение седла клапана. Недостаточное прилегание клапанов в дизеле может привести к значительному падению компрессии, что не позволит далее нормально эксплуатировать дизельный мотор.

Большой зазор вызывает сильные ударные нагрузки, в результате чего будет слышен резкий и частый металлический стук в области клапанной крышки, который нарастает с увеличением оборотов. В этом случае ускоряется износ механизма клапанов, распредвала и других элементов ГРМ. Если клапана не открываются полностью, тогда проходное сечение уменьшается. Это означает, что цилиндры хуже наполняются топливной смесью (воздухом в дизельном ДВС) и плохо вентилируются. Мощность двигателя при этом сильно снижается, содержание вредных веществ в отработавших газах растет.

Вполне очевидно, что от правильно отрегулированных клапанов будут зависеть не только важнейшие эксплуатационные показатели силового агрегата, но и его общий моторесурс. Ручная регулировка теплового зазора клапанов является плановой процедурой, реализуется при помощи щупа, регулировочных шайб и рычагов, а также требует определенных навыков. Осуществляется такая подстройка каждые 10-15 тыс. километров. Дополнительной сложностью ручной регулировки является то, что для достижения «мягкой» работы ГРМ клапана необходимо регулировать с учетом различных температурных колебаний, а не по среднему значению. Во многих автосервисах этого не делают.

С учетом указанных сложностей в конструкции ГРМ стали применяться так называемые гидрокомпенсаторы, которые выбирают необходимый зазор автоматически.

Благодаря этому решению необходимость настраивать клапана вручную полностью исключена. Гидрокомпенсаторы теплового зазора клапанов представляют собой деталь ГРМ, которая способна самостоятельно изменять свою длину на такую величину, равную тепловому зазору.
