Диагностика и расшифровка кодов ошибок на автомобиле Лада Гранта — ключевой процесс для выявления и устранения неисправностей, что обеспечивает надежную работу автомобиля. В этой статье рассмотрим, как проводить диагностику и расшифровывать коды ошибок. Эти знания помогут вам лучше понимать состояние автомобиля и избежать серьезных поломок. Они будут полезны как опытным автолюбителям, так и новичкам, желающим самостоятельно заботиться о своем транспортном средстве.
Диагностика
Для того чтобы понять, что означают возникшие коды ошибок, требуется провести диагностику автомобиля. Существует несколько методов проверки транспортного средства. Об этом мы расскажем подробнее ниже.
https://youtube.com/watch?v=YObsWXcZEJQ
Диагностика со сканером
Для выполнения диагностики с помощью сканера необходимо подключить бортовой компьютер «Штат Х1» к тестеру или ноутбуку с использованием диагностического кабеля. Убедитесь, что сканер или ноутбук оснащены программным обеспечением, специально разработанным для диагностики. В данной статье мы рассмотрим пример с программой KWP_D.

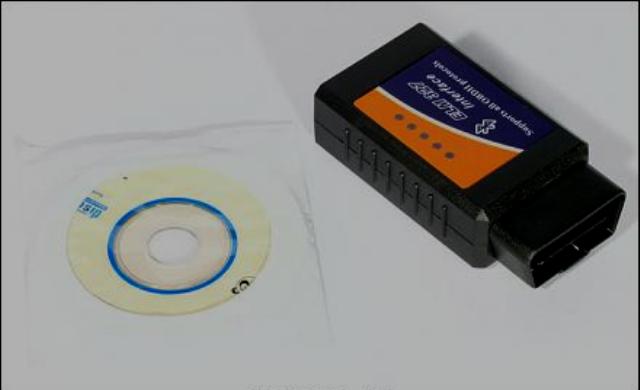

Кроме этого программного обеспечения, вам потребуется специализированный OBD-II адаптер. Он нужен для передачи данных с бортового компьютера на ноутбук через USB-порт, который располагается рядом с селектором коробки передач, под крышкой. Именно к нему следует подключить сканер.
После установки программы, при подключении вы сможете увидеть, что в системе появился СОМ-порт с определенным номером. Этот номер необходимо переназначить на один из четырех — 1-4. После этого подключите ноутбук к бортовому компьютеру, затем включите зажигание и запустите программное обеспечение.
Как известно, каждый автомобильный двигатель имеет свои характеристики, определяющие его работу. Если эти параметры отличаются от стандартных, это может свидетельствовать о проблемах с двигателем. Первое, на что стоит обратить внимание, — это характеристика DTC. Если в системе бортового компьютера обнаружены ошибки, откройте вкладку «Коды ошибок» и найдите соответствующий номер с расшифровкой. Обратите внимание: с вашей Ладой Грантой все будет в порядке, если измеренные характеристики не отклоняются от стандартных более чем на 20%.
| Код ошибки (DTC) | Описание ошибки | Возможные причины и решения |
|---|---|---|
| P0101 | Неисправность цепи датчика массового расхода воздуха (ДМРВ) | Загрязнение ДМРВ, неисправность проводки, утечка воздуха во впускном тракте. Проверить ДМРВ, проводку, герметичность впуска. |
| P0113 | Высокий уровень сигнала датчика температуры воздуха на впуске (ДТВВ) | Неисправность ДТВВ, обрыв проводки, короткое замыкание на плюс. Проверить ДТВВ, проводку. |
| P0130 | Неисправность цепи датчика кислорода (лямбда-зонда) 1 (до катализатора) | Неисправность лямбда-зонда, обрыв/короткое замыкание проводки, утечка выхлопных газов. Проверить лямбда-зонд, проводку, герметичность выхлопа. |
| P0171 | Слишком бедная смесь (банк 1) | Подсос воздуха, низкое давление топлива, неисправность форсунок, неисправность ДМРВ/лямбда-зонда. Проверить герметичность впуска, давление топлива, форсунки, ДМРВ/лямбда-зонд. |
| P0300 | Обнаружены случайные/множественные пропуски зажигания | Неисправность свечей зажигания, катушек зажигания, форсунок, низкая компрессия. Проверить свечи, катушки, форсунки, компрессию. |
| P0301-P0304 | Пропуск зажигания в цилиндре 1-4 | Неисправность свечи зажигания, катушки зажигания, форсунки соответствующего цилиндра, низкая компрессия. Проверить компоненты соответствующего цилиндра. |
| P0420 | Низкая эффективность каталитического нейтрализатора (банк 1) | Неисправность катализатора, неисправность лямбда-зондов (до и после катализатора), утечка выхлопных газов. Проверить катализатор, лямбда-зонды, герметичность выхлопа. |
| P0500 | Неисправность датчика скорости автомобиля (ДСА) | Неисправность ДСА, обрыв/короткое замыкание проводки. Проверить ДСА, проводку. |
| P0505 | Неисправность системы регулирования холостого хода | Загрязнение/неисправность регулятора холостого хода (РХХ), подсос воздуха. Проверить РХХ, герметичность впуска. |
| P0601 | Ошибка контрольной суммы ПЗУ ЭБУ | Внутренняя неисправность ЭБУ. Требуется диагностика и, возможно, замена ЭБУ. |
| U0100 | Потеря связи с ЭБУ двигателя | Неисправность проводки CAN-шины, неисправность ЭБУ. Проверить проводку, ЭБУ. |
Интересные факты
Вот несколько интересных фактов о диагностике и расшифровке кодов на Ладе Гранта:
-
OBD-II и совместимость: Лада Гранта, как и многие современные автомобили, оснащена системой OBD-II (On-Board Diagnostics), которая позволяет считывать коды ошибок и диагностировать состояние автомобиля. Это означает, что владельцы могут использовать стандартные сканеры OBD-II для получения информации о состоянии двигателя и других систем, что упрощает диагностику и обслуживание.
-
Коды ошибок и их значение: Коды ошибок, которые считываются с помощью диагностического оборудования, состоят из пяти символов, где первые буквы указывают на тип проблемы. Например, коды, начинающиеся с «P», относятся к проблемам с двигателем, а коды с «B» — к системам кузова. Это позволяет быстро определить область, требующую внимания.
-
Самодиагностика: Лада Гранта имеет функцию самодиагностики, которая позволяет владельцам выполнять базовую проверку систем автомобиля без специального оборудования. Для этого достаточно включить зажигание и выполнить определенные действия с педалями, чтобы получить коды ошибок на приборной панели. Это может быть полезно для быстрого выявления проблем перед обращением в сервис.
Диагностика без сканера
Проверка автомобиля без использования сканера — это довольно простая задача. Однако стоит отметить, что такой метод диагностики не всегда способен выявить все неисправности в работе машины.
- На приборной панели найдите кнопку, отвечающую за сброс дневного пробега. Удерживая её, поверните ключ зажигания в положение «включено», но не запускайте двигатель. Это активирует режим проверки приборов, который позволит убедиться в исправности всех элементов панели.
- Далее нажмите кнопку на рычаге стеклоочистителей. На дисплее сначала отобразится версия прошивки блока управления «Штат Х1», а затем вы сможете увидеть коды возможных неисправностей, если таковые имеются.
Расшифровка комбинаций
Теперь настало время поделиться с вами информацией о расшифровке кодов неисправностей.
Расшифровка кодов после диагностики со сканером
Как упоминалось ранее, если измеренные параметры не отклоняются от стандартных значений более чем на 20%, то с автомобилем все в порядке. Какие же стандартные показатели?
| Параметр | Значение |
| UACC | Отображает напряжение аккумуляторной батареи. Чтобы определить наличие ошибки, следует активировать все устройства, которые потребляют напряжение. Нормальное значение — от 13.9 до 14.5 В. Если напряжение ниже, необходимо проверить отдельные электрические цепи. |
| THR | Параметр, отвечающий за положение дроссельной заслонки. Обычно, если он неисправен, водитель это заметит без диагностики, так как автомобиль будет двигаться с рывками, а мощность двигателя будет снижаться. Нажмите на педаль акселератора, не включая двигатель, но активировав зажигание. Показания ДПДЗ должны плавно увеличиться до 90% (или немного ниже). Если это так, датчик исправен, если нет — его следует заменить. |
| FREQ | Параметр частоты вращения коленчатого вала. Частота вращения должна составлять до 840 оборотов. Если этот датчик выходит из строя, работа двигателя становится невозможной. |
| AIR | Параметр массового расхода воздуха. Он не должен превышать 12 кг/час. Запустите двигатель и нажмите на педаль газа, чтобы увеличить обороты до 5000 в минуту. В этом случае параметр должен возрасти примерно до 250 кг/час. Если устройство исправно, то именно такой показатель и будет. |
| UOZ | Угол опережения зажигания. Он должен изменяться в пределах от 6 до 15 градусов. |
| INJ | Этот параметр обозначает длительность импульса впрыска (время, необходимое для открытия каждой форсунки, чтобы бензин попал в цилиндр). В идеале этот показатель должен составлять от 3 до 5 миллисекунд при движении на нейтральной передаче. Если в ходе диагностики получены значительно более высокие значения, это может указывать на засоренные форсунки, которые нужно прочистить, или на слабое давление бензина из-за загрязненного топливного фильтра или насоса. Резко нажмите на педаль газа. Время впрыска должно увеличиться до 20 мс. Точная диагностика форсунок возможна только с помощью специального стенда. |
| FSM | Показатель работы датчика холостого хода. В идеале этот параметр не должен превышать 50-60. При резком нажатии на педаль газа он может увеличиться до 160-180. |
| ALAM 1 | Уровень напряжения, зафиксированный на устройстве контроля кислорода. Когда двигатель прогрет, этот показатель должен увеличиться от 0.007 до 0.7 В. Если значения отличаются, это указывает на проблемы в цепи. |
| LUMS_W | Коэффициент, отражающий вращение коленчатого вала. В идеале он должен находиться в пределах 4 оборотов в секунду. Если значение выше, это может свидетельствовать о пропусках зажигания в цилиндрах, что требует проверки системы зажигания (исправность свечей, наличие топлива и т.д.). |
| QT | Коэффициент расхода топлива. При работающем двигателе на холостом ходу он не должен превышать 0.9 литров в час. |

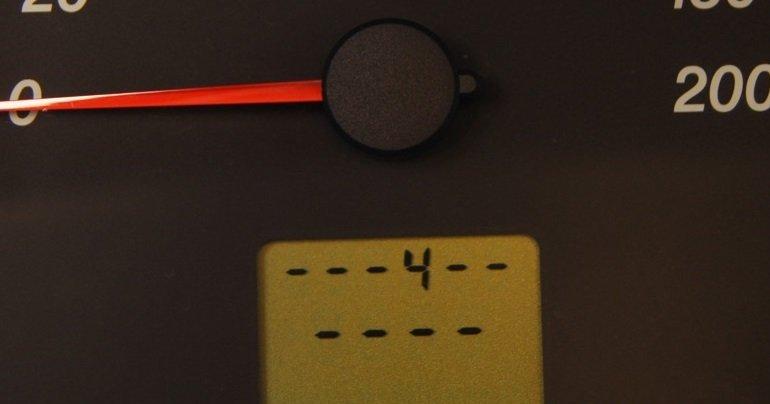

Расшифровка кодов при самостоятельной диагностике
| Код | Описание |
| 1 | Данный код указывает на слишком высокое напряжение, зарегистрированное в бортовой сети автомобиля Лада Гранта. |
| 2 | Если в течение двадцати секунд фиксируется разрыв в цепи датчика уровня топлива, этот код сигнализирует о необходимости проверки электрической сети. |
| 3 | Этот код указывает на необходимость замены устройства, отвечающего за контроль температуры хладагента в системе охлаждения. |
| 4 | Произошла неисправность в работе устройства, контролирующего температуру воздуха; требуется проверка цепи или замена датчика. |
| 5 | Код 5 указывает на перегрев двигателя внутреннего сгорания. В данной ситуации возможна поломка термостата. Кроме того, этот код может свидетельствовать о более серьезных неисправностях, например, если прокладка головки блока цилиндров повреждена, двигатель также будет периодически перегреваться. |
| 6 | Указывает на критическое давление моторного масла в системе впрыска. |
| 7 | Свидетельствует о проблемах в работе тормозной системы. |
| 8 | Проблема с аккумулятором. Код 8 предупреждает владельца Лада Гранта о необходимости замены аккумуляторной батареи из-за слишком низкого уровня заряда. |
Наиболее распространенные ошибки
Ниже представлена расшифровка наиболее часто встречающихся кодов ошибок, которые могут возникнуть при диагностике автомобиля Лада Гранта.
| Код ошибки | Описание неисправности |
| Р0106 | Этот код указывает на неправильный сигнал, поступающий от датчика абсолютного давления. |
| Р0107, Р0108 | Данные коды сигнализируют о слишком низком или высоком уровне сигнала от датчика давления во впускном коллекторе. |
| Р0112, Р0113 | Эти коды ошибок бортового компьютера «Штат Х1» указывают на неисправность датчика температуры впускного воздуха или на некорректный сигнал от него. |
| Р0115 — Р0118 | Один из этих кодов может свидетельствовать о сбое в работе датчика температуры охлаждающей жидкости. Также это может указывать на неправильный сигнал от датчика. Рекомендуется проверить цепь и сам датчик. Если он показывает завышенные значения, а антифриз в расширительном бачке не закипает, вероятнее всего, проблема в датчике. |
| Р0122, Р0123 | Неверный сигнал от датчика положения дроссельной заслонки (ДПДЗ) требует проверки устройства и его цепи. |
| Р0131 — Р0135 | Эти коды указывают на неисправность датчика кислорода перед катализатором. Как и в предыдущих случаях, необходимо проверить цепь и провести диагностику самого датчика. |
| Р0171, Р0172 | Эти коды сигнализируют о слишком низком или высоком уровне топливной смеси. |
| Р0301 — Р0304 | Бортовой компьютер Лада Гранта информирует владельца о пропусках зажигания в одном из четырех цилиндров двигателя. |
| Р0325 | Датчик детонации работает некорректно или в его цепи зафиксирован обрыв. |
| Р0645, Р0647 | Бортовой компьютер сообщает о необходимости дополнительной диагностики реле климатической системы. Возможны как неисправности самого реле, так и обрывы в цепи, что требует дальнейшей проверки. |
| Р0660 — Р0662 | Эти коды указывают на неисправность или обрыв цепи клапана управления длиной впускных каналов. |
| Р0830 | Указывает на неисправность в системе сцепления. Возможно, проблема заключается в выключателе педали или другом элементе системы, но цепь в этом случае должна быть исправна. |
| Р1102 | Этот код сообщает о слишком низком сигнале, что фиксирует бортовой компьютер и предупреждает владельца автомобиля. |
Неисправности КПП
| Код | Описание ошибки |
| Р0717 | В данном случае бортовой компьютер указывает на неисправность устройства, отвечающего за контроль оборотов турбины. |
| Р0706, Р0705 | Бортовой компьютер информирует об отсутствии сигнала или о наличии нескольких сигналов, поступающих от селектора автоматической трансмиссии. |
| Р0720 | Зафиксирована неисправность устройства, контролирующего обороты выходного сигнала. |
| Р0973, Р0974 | Бортовой компьютер обнаружил обрыв в цепи или короткое замыкание в проводке соленоида переключения коробки передач. |
| Р0962, Р0963 | Водителю сообщается о разрыве цепи или некорректном сигнале, поступающем от соленоида, управляющего давлением трансмиссии. |
Видео «Диагностика авто при помощи мини-компьютера»
В этом видео демонстрируется процесс проверки автомобиля Лада Гранта с использованием мини-компьютера, который соединяется с бортовым компьютером через Bluetooth.
https://youtube.com/watch?v=B_NP6jn_les
Советы по устранению неисправностей
Устранение неисправностей на Ладе Гранта требует внимательного подхода и понимания кодов ошибок, которые могут возникать в процессе эксплуатации автомобиля. Ниже представлены несколько советов, которые помогут вам эффективно справиться с проблемами, выявленными с помощью диагностики.
1. Используйте качественное диагностическое оборудование. Для точной диагностики важно использовать сканеры, которые поддерживают все необходимые протоколы и могут считывать коды ошибок, специфичные для вашего автомобиля. Это позволит вам получить более полное представление о состоянии системы и избежать ложных срабатываний.
2. Ознакомьтесь с кодами ошибок. Каждый код ошибки имеет свое значение и может указывать на конкретную проблему. Рекомендуется ознакомиться с таблицей кодов ошибок для Лады Гранта, чтобы понимать, какие системы могут быть затронуты и какие действия необходимо предпринять для их устранения.
3. Проверьте соединения и проводку. Часто причиной неисправностей являются плохие контакты или поврежденные провода. Перед тем как углубляться в более сложные проблемы, проверьте все соединения, особенно в тех местах, где проводка может подвергаться механическому воздействию или воздействию влаги.
4. Не игнорируйте предупреждения. Если на приборной панели загорелся индикатор неисправности, не откладывайте диагностику. Некоторые проблемы могут привести к более серьезным повреждениям, если их не устранить вовремя. Например, игнорирование ошибок, связанных с системой охлаждения, может привести к перегреву двигателя.
5. Заменяйте детали по мере необходимости. Если диагностика выявила неисправные компоненты, такие как датчики или катушки зажигания, не стоит откладывать их замену. Используйте только оригинальные или качественные запчасти, чтобы избежать повторных поломок.
6. Проводите регулярное техническое обслуживание. Профилактика всегда лучше, чем лечение. Регулярные проверки и замены расходных материалов, таких как масло, фильтры и свечи зажигания, помогут предотвратить возникновение многих проблем и продлить срок службы вашего автомобиля.
7. Обратитесь к специалистам. Если вы не уверены в своих силах или не можете самостоятельно устранить неисправность, лучше обратиться к квалифицированным специалистам. Профессионалы смогут провести более глубокую диагностику и предложить оптимальные решения для устранения проблемы.
Следуя этим советам, вы сможете значительно упростить процесс диагностики и устранения неисправностей на Ладе Гранта, что в конечном итоге приведет к более надежной и безопасной эксплуатации вашего автомобиля.
Профилактика и обслуживание системы диагностики
Система диагностики автомобиля Лада Гранта, как и любого другого современного автомобиля, играет ключевую роль в поддержании его работоспособности и безопасности. Профилактика и обслуживание этой системы являются важными аспектами, которые помогают избежать серьезных поломок и продлить срок службы автомобиля.
Первым шагом в профилактике системы диагностики является регулярная проверка состояния диагностического разъема. Он должен быть чистым и свободным от коррозии, так как плохой контакт может привести к неправильной интерпретации кодов ошибок. Рекомендуется периодически осматривать разъем на наличие повреждений и загрязнений, а также использовать специальные очистители для контактов.
Следующим важным аспектом является обновление программного обеспечения ЭБУ (электронного блока управления). Производители автомобилей периодически выпускают обновления, которые могут улучшить работу системы диагностики, исправить ошибки и добавить новые функции. Обновление можно выполнить в сервисном центре или самостоятельно, если у вас есть соответствующее оборудование и программное обеспечение.
Не менее важным является регулярное обслуживание всех датчиков и исполнительных механизмов, которые участвуют в системе диагностики. Например, датчики кислорода, датчики температуры и другие элементы должны проверяться на работоспособность и, при необходимости, заменяться. Это поможет избежать ложных срабатываний системы и появления ненужных кодов ошибок.
Также стоит обратить внимание на состояние проводки и соединений. Изоляция проводов может со временем deteriorate, что приводит к коротким замыканиям и сбоям в работе системы. Регулярная проверка и замена поврежденных участков проводки помогут избежать проблем с диагностикой.
Кроме того, важно следить за состоянием аккумулятора и системы зарядки. Неправильное напряжение может вызвать сбои в работе ЭБУ и привести к появлению кодов ошибок. Рекомендуется проверять уровень заряда аккумулятора и состояние генератора, особенно перед длительными поездками.
Наконец, стоит отметить, что регулярная диагностика автомобиля с использованием специализированного оборудования поможет выявить потенциальные проблемы на ранних стадиях. Это позволит избежать серьезных поломок и снизить затраты на ремонт. Рекомендуется проводить диагностику не реже одного раза в год или перед началом сезона, когда автомобиль будет подвергаться повышенным нагрузкам.
Таким образом, профилактика и обслуживание системы диагностики Лады Гранта требуют комплексного подхода и регулярного внимания. Это не только продлит срок службы автомобиля, но и обеспечит безопасность на дороге.
Часто задаваемые вопросы по диагностике и расшифровке кодов
Диагностика и расшифровка кодов неисправностей на автомобилях Лада Гранта является важной частью обслуживания и ремонта автомобиля. В этом разделе мы рассмотрим наиболее часто задаваемые вопросы, связанные с этой темой, чтобы помочь владельцам автомобилей лучше понять процесс диагностики и устранения проблем.
1. Что такое коды ошибок и как они формируются?
Коды ошибок представляют собой цифровые или буквенно-цифровые обозначения, которые генерируются бортовым компьютером автомобиля в ответ на обнаружение неисправностей в различных системах. Эти коды соответствуют определённым проблемам, которые могут возникнуть в двигателе, трансмиссии, системах управления и других компонентах автомобиля. Формирование кодов происходит на основе данных, получаемых от датчиков, которые контролируют работу различных систем.
2. Как считать коды ошибок на Ладе Гранта?
Для считывания кодов ошибок на Ладе Гранта необходимо использовать диагностический сканер, совместимый с OBD-II. Процесс включает в себя подключение сканера к диагностическому разъему, который обычно находится под рулевой колонкой. После подключения сканер считывает данные и отображает коды ошибок на экране. Важно помнить, что для точной диагностики необходимо учитывать не только коды, но и дополнительные данные, такие как параметры работы двигателя в момент возникновения ошибки.
3. Как расшифровать коды ошибок?
Каждый код ошибки состоит из букв и цифр, которые указывают на тип неисправности. Например, код P0301 может означать «Неисправность в системе зажигания, цилиндр 1». Для расшифровки кодов можно использовать руководство пользователя автомобиля или специальные таблицы, доступные в интернете. Также существуют приложения и программы, которые помогают расшифровывать коды и предоставляют рекомендации по устранению неисправностей.
4. Что делать, если код ошибки не исчезает после устранения проблемы?
Если код ошибки не исчезает после устранения проблемы, это может указывать на то, что неисправность не была полностью устранена, или что система требует сброса. Для сброса кодов можно использовать диагностический сканер, который имеет функцию очистки кодов. Однако, если код продолжает появляться, рекомендуется провести повторную диагностику для выявления возможных скрытых проблем.
5. Как часто нужно проводить диагностику автомобиля?
Рекомендуется проводить диагностику автомобиля не реже одного раза в год, а также перед длительными поездками или после значительных изменений в работе автомобиля. Регулярная диагностика позволяет выявлять потенциальные проблемы на ранних стадиях и предотвращать более серьёзные поломки, что в свою очередь экономит время и деньги на ремонте.
В заключение, понимание кодов ошибок и процесса диагностики на Ладе Гранта является важным аспектом для каждого владельца автомобиля. Знание основных вопросов и ответов поможет вам более эффективно управлять состоянием вашего автомобиля и своевременно реагировать на возникающие проблемы.
