Система циркуляции охлаждающей жидкости обеспечивает эффективную работу двигателя внутреннего сгорания, предотвращая перегрев и поддерживая оптимальную температуру. В статье рассмотрим схему циркуляции и процесс охлаждения двигателя, что поможет читателям понять функционирование этого важного элемента. Знание особенностей работы системы охлаждения повысит осведомленность автолюбителей и поможет в диагностике и устранении проблем, что увеличит срок службы двигателя.
Как циркулирует охлаждающая жидкость?
Системы охлаждения в бензиновых и дизельных автомобилях имеют много общего, и принципиальных отличий в их конструкции и функционировании не наблюдается. Они состоят из множества элементов, а для их регулирования используются управляющие устройства. Чтобы лучше понять, как происходит циркуляция антифриза, рассмотрим ключевые компоненты системы охлаждения:
| Основные элементы системы охлаждения | |

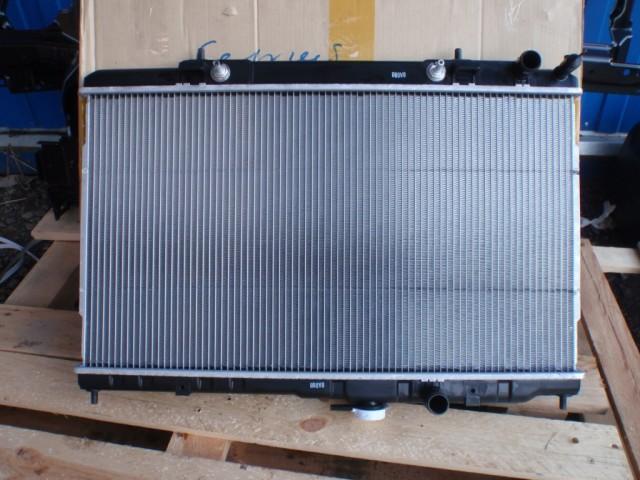

| Радиатор | Предназначен для охлаждения горячей охлаждающей жидкости с помощью воздушного потока. |
| Масляный радиатор | Охлаждает моторное масло. |
| Теплообменник отопителя | Используется для нагрева воздуха, проходящего через него. Для повышения эффективности его устанавливают в месте выхода горячего антифриза из двигателя. |
| Расширительный бачок | Служит для заполнения системы охлаждающей жидкостью и компенсирует изменения объема жидкости при колебаниях температуры. |
| Центробежный насос | Обеспечивает циркуляцию жидкости по системе охлаждения. В зависимости от конструкции двигателя, может быть установлен дополнительный насос. |
| Термостат | Поддерживает оптимальную температуру в системе, регулируя поток охлаждающей жидкости через радиатор. |
| Датчик температуры | При повышении температуры охлаждающей жидкости выше нормы, сигнализирует водителю через электронный блок управления. |
Работу системы охлаждения контролирует система управления двигателем. В современных моторах принцип работы основывается на математической модели, которая учитывает множество параметров и определяет нормальные условия для активации и функционирования всех компонентов.
Очевидно, что антифриз не может двигаться по системе самостоятельно, поэтому его циркуляция обеспечивается центробежным насосом. Охлаждающая жидкость проходит через «рубашку охлаждения», что позволяет двигателю автомобиля охлаждаться, а антифриз нагреваться. Движение охлаждающей жидкости в системе может происходить либо от первого цилиндра к последнему, либо от выпускного коллектора к впускному.
Давайте подробнее рассмотрим процесс циркуляции охлаждающей жидкости:
- Когда двигатель запускается, начинается движение антифриза по системе охлаждения. Этот процесс инициируется насосом, который приводится в действие ремнем ГРМ или отдельным ремнем;
- Пока охлаждающая жидкость не нагрелась, она закачивается в двигатель насосом. Проходя через цилиндры, она нагревается, так как в цилиндрах выделяется много тепла в результате химических реакций. Таким образом, охлаждающая жидкость забирает тепло от мотора, повышая свою температуру. Затем она возвращается к центробежному насосу, повторяя этот цикл, пока не достигнет необходимой температуры. Этот процесс называется малым кругом оборота жидкости по системе охлаждения;
- Когда охлаждающая жидкость достигает определенной температуры, начинается большой круг циркуляции. В этот момент термостат закрывает малый круг;
- При запуске большого круга центробежный насос закачивает охлаждающую жидкость в двигатель. Нагретый антифриз проходит по трубкам и попадает в радиатор, где отдает свое тепло окружающей среде и системе отопления, если включена соответствующая функция;
- Затем охлаждающая жидкость снова закачивается в двигатель насосом;
- Если охлаждение в радиаторе оказывается недостаточным, а температура жидкости продолжает расти, срабатывает специальный датчик, который активирует вентиляторы, установленные в нижней части радиатора;
- Включается вентилятор, расположенный непосредственно на радиаторе;
- Когда охлаждающая жидкость достигает нужной температуры, оба вентилятора отключаются;
- Если жидкость успевает остыть до такой степени, что термостат закрывается, при повторном запуске двигателя она снова начнет циркулировать по малому кругу.
Во время работы двигателя необходимо поддерживать стабильную температуру, которая составляет примерно 90 градусов. Эта температура позволяет двигателю развивать хорошую мощность и обеспечивает оптимальный расход топлива. Именно поэтому система охлаждения так сложна и разделена на несколько кругов, чтобы двигатель мог быстрее выйти на рабочий режим.

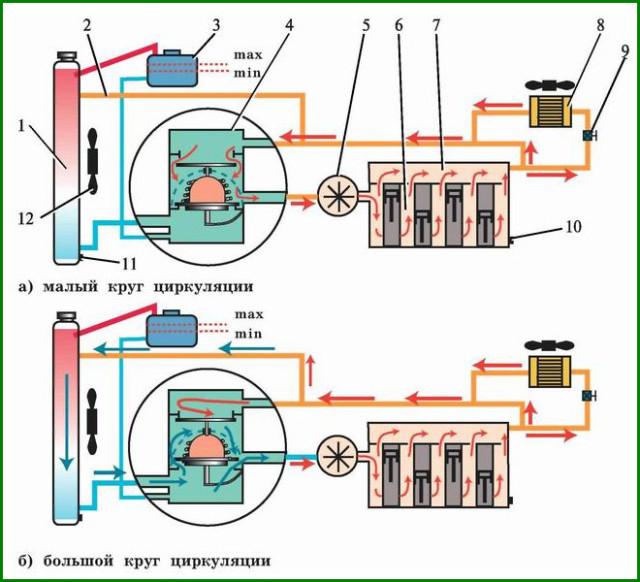

Схема циркуляции
Приглашаем вас ознакомиться с диаграммой движения хладагента. На ней представлены как малый, так и большой контуры.
- а) малый контур;
- б) большой контур.
- радиатор для охлаждения;
- трубка для циркуляции хладагента;
- расширительный бачок;
- термостат;
- центробежный насос;
- система охлаждения блока цилиндров двигателя;
- система охлаждения головки блока;
- радиаторный обогреватель с вентилятором;
- кран радиатора;
- отверстие для слива антифриза из блока;
- отверстие для слива хладагента непосредственно из радиатора;
- вентилятор.
| Компонент системы | Функция | Возможные неисправности |
|---|---|---|
| Радиатор | Охлаждает горячую охлаждающую жидкость, передавая тепло воздуху. | Засорение сот, утечки, повреждение ребер. |
| Водяной насос (помпа) | Обеспечивает циркуляцию охлаждающей жидкости по системе. | Износ подшипника, утечки через сальник, поломка крыльчатки. |
| Термостат | Регулирует температуру охлаждающей жидкости, открывая или закрывая поток к радиатору. | Залипание в открытом или закрытом положении, неисправность датчика. |
| Расширительный бачок | Компенсирует изменение объема охлаждающей жидкости при нагреве/охлаждении, служит для долива. | Трещины, утечки, неисправность крышки (клапана). |
| Вентилятор радиатора | Усиливает поток воздуха через радиатор при низкой скорости движения или высокой температуре. | Неисправность электродвигателя, датчика включения, реле. |
| Патрубки и шланги | Соединяют компоненты системы, обеспечивая герметичность. | Трещины, разрывы, ослабление хомутов, утечки. |
| Охлаждающая жидкость (антифриз) | Отводит тепло от двигателя, предотвращает замерзание и коррозию. | Низкий уровень, загрязнение, истечение срока службы, неправильный тип. |
| Датчик температуры ОЖ | Измеряет температуру охлаждающей жидкости и передает данные ЭБУ. | Неисправность датчика, обрыв проводки, некорректные показания. |
| Радиатор отопителя (печки) | Передает тепло от охлаждающей жидкости в салон автомобиля для обогрева. | Засорение, утечки, снижение эффективности обогрева. |
Интересные факты
Вот несколько интересных фактов о системе циркуляции охлаждающей жидкости:
Читайте также:
-
Принцип термосифона: В некоторых системах охлаждения используется принцип термосифона, который основан на естественной конвекции. Когда жидкость нагревается, она становится менее плотной и поднимается вверх, в то время как охлажденная жидкость опускается вниз. Это создает естественный поток, который может эффективно охлаждать двигатель без необходимости в насосах.
-
Антифриз и его состав: Охлаждающая жидкость, или антифриз, не только предотвращает замерзание жидкости в зимний период, но и защищает систему от коррозии. Современные антифризы содержат добавки, такие как ингибиторы коррозии, которые помогают продлить срок службы радиатора и других компонентов системы охлаждения.
-
Эффект «горячего пятна»: В системах охлаждения двигателей внутреннего сгорания может возникать явление, известное как «горячее пятно», когда определенные участки двигателя перегреваются из-за неравномерного распределения охлаждающей жидкости. Это может привести к повреждению двигателя, поэтому важно поддерживать правильную циркуляцию и уровень жидкости в системе.
Видео от Рамиля Абдуллина «Система охлаждения двигателя»
В данном видео мы подробно рассматриваем, как происходит охлаждение двигателя с помощью антифриза, а также изучаем конструкцию системы охлаждения.
Этот материал оказался для вас полезным? Возможно, у вас есть свои мысли или дополнения? Поделитесь ими с нами!
https://youtube.com/watch?v=EK7_GSpECNo
Типы охлаждающих жидкостей
Охлаждающие жидкости играют ключевую роль в системах циркуляции, обеспечивая эффективное удаление тепла от работающих компонентов. Существует несколько типов охлаждающих жидкостей, каждая из которых имеет свои уникальные свойства и области применения.
1. Вода: Наиболее распространённая охлаждающая жидкость, используемая в системах охлаждения. Вода обладает высокой теплоемкостью и доступностью, что делает её идеальным выбором для большинства приложений. Однако она имеет недостатки, такие как возможность коррозии металлических компонентов и замерзание при низких температурах.
2. Антифриз: Это смесь воды и специальных добавок, которая предотвращает замерзание и коррозию. Антифриз часто используется в автомобильных системах охлаждения, так как он обеспечивает защиту от перегрева и замерзания. Наиболее распространённые типы антифризов включают этиленгликоль и пропиленгликоль, каждый из которых имеет свои преимущества и недостатки.
3. Масла: В некоторых промышленных системах охлаждения используются масла, которые обладают хорошими смазывающими свойствами и высокой температурной стабильностью. Масла могут быть синтетическими или минеральными, и их выбор зависит от конкретных условий эксплуатации. Однако масла имеют меньшую теплоемкость по сравнению с водой, что может ограничивать их применение.
4. Специальные жидкости: В некоторых случаях используются специальные охлаждающие жидкости, разработанные для конкретных условий. Например, в высокотехнологичных системах, таких как ядерные реакторы или суперкомпьютеры, могут применяться жидкости на основе фторуглеродов или других химических соединений, которые обеспечивают отличные теплообменные свойства и минимизируют риск коррозии.
5. Гликолевые растворы: Эти жидкости представляют собой смеси воды и гликоля, которые обеспечивают низкую температуру замерзания и высокую теплоемкость. Они часто используются в системах, где требуется работа при низких температурах, таких как холодильные установки и системы кондиционирования воздуха.
Выбор подходящей охлаждающей жидкости зависит от множества факторов, включая рабочие температуры, требования к коррозионной стойкости, доступность и стоимость. Правильный выбор охлаждающей жидкости может значительно повысить эффективность системы циркуляции и продлить срок службы оборудования.
Проблемы и неисправности системы циркуляции
Система циркуляции охлаждающей жидкости играет ключевую роль в поддержании оптимальной температуры двигателя и предотвращении его перегрева. Однако, как и любая другая система, она может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе автомобиля. Рассмотрим наиболее распространенные из них.
1. Утечки охлаждающей жидкости
Одной из самых распространенных проблем является утечка охлаждающей жидкости. Утечки могут происходить из-за повреждений радиатора, шлангов, прокладок или самого двигателя. Признаки утечки включают снижение уровня жидкости в расширительном бачке, появление пятен антифриза под автомобилем и перегрев двигателя. Для диагностики утечек необходимо визуально осмотреть все компоненты системы, а также провести тест на давление.
2. Забитые радиаторы и шланги
Со временем в радиаторе и шлангах может накапливаться грязь, ржавчина и другие отложения, что приводит к ухудшению теплообмена. Это может вызвать перегрев двигателя, особенно в условиях высокой нагрузки. Для предотвращения этой проблемы рекомендуется регулярно проводить промывку системы охлаждения и замену охлаждающей жидкости согласно рекомендациям производителя.
3. Неисправности термостата
Термостат отвечает за регулирование температуры охлаждающей жидкости, открывая и закрывая поток жидкости в радиатор. Если термостат заедает в закрытом положении, это может привести к перегреву двигателя. В случае, если он заедает в открытом положении, двигатель может не достигать рабочей температуры, что также негативно сказывается на его работе. Проверка термостата включает в себя его визуальный осмотр и тестирование на работоспособность.
4. Проблемы с насосом охлаждающей жидкости
Насос охлаждающей жидкости, или водяной насос, отвечает за циркуляцию жидкости по системе. Если насос выходит из строя, это может привести к недостаточной циркуляции и перегреву двигателя. Признаки неисправности насоса включают шумы, утечки жидкости и перегрев. Для диагностики необходимо проверить состояние насоса и его подшипников, а также убедиться в отсутствии засоров в системе.
5. Неправильный уровень или качество охлаждающей жидкости
Неправильный уровень или использование некачественной охлаждающей жидкости могут привести к снижению эффективности системы охлаждения. Охлаждающая жидкость должна соответствовать спецификациям производителя и заменяться в установленные сроки. Регулярная проверка уровня жидкости и ее состояния поможет избежать многих проблем.
6. Воздушные пробки в системе
Воздушные пробки могут образовываться в системе охлаждения, что приводит к нарушению циркуляции жидкости и перегреву двигателя. Это может произойти после замены охлаждающей жидкости или ремонта системы. Для устранения воздушных пробок необходимо провести процедуру прокачки системы, что позволит удалить воздух и восстановить нормальную циркуляцию.
В заключение, регулярное обслуживание системы циркуляции охлаждающей жидкости и своевременная диагностика помогут предотвратить многие проблемы и обеспечить надежную работу двигателя. Важно следить за состоянием всех компонентов системы и не игнорировать признаки неисправностей, чтобы избежать серьезных поломок и дорогостоящего ремонта.
-
Читайте также:
Советы по обслуживанию системы охлаждения
Обслуживание системы циркуляции охлаждающей жидкости является важным аспектом поддержания работоспособности и долговечности двигателя автомобиля. Правильный уход за этой системой позволяет избежать перегрева, коррозии и других проблем, которые могут привести к серьезным поломкам.
Первым шагом в обслуживании системы охлаждения является регулярная проверка уровня охлаждающей жидкости. Это можно сделать с помощью специального щупа или визуально, осматривая бачок расширительного бачка. Уровень жидкости должен находиться между отметками «MIN» и «MAX». Если уровень жидкости ниже минимального, необходимо долить охлаждающую жидкость, соблюдая рекомендации производителя по типу и составу.
Следующий важный аспект — это проверка состояния охлаждающей жидкости. Со временем она может терять свои свойства, что приводит к образованию отложений и коррозии. Рекомендуется проводить замену охлаждающей жидкости каждые 2-3 года или согласно рекомендациям производителя. При замене стоит обратить внимание на тип жидкости, так как разные автомобили могут требовать разные составы.
Также необходимо проверять систему на наличие утечек. Утечки могут происходить из-за износа шлангов, прокладок или радиатора. Визуальный осмотр на наличие потеков и следов жидкости поможет выявить проблему на ранней стадии. Если утечка обнаружена, следует немедленно заменить поврежденные компоненты.
Не менее важным является состояние термостата и водяного насоса. Термостат регулирует поток охлаждающей жидкости в зависимости от температуры двигателя, а водяной насос отвечает за циркуляцию жидкости по системе. Если термостат заедает или насос выходит из строя, это может привести к перегреву двигателя. Рекомендуется проверять их работоспособность при каждом обслуживании автомобиля.
Очистка радиатора также играет важную роль в поддержании эффективной работы системы охлаждения. С течением времени радиатор может забиваться грязью и отложениями, что снижает его эффективность. Регулярная промывка радиатора поможет избежать перегрева и повысит общую производительность системы.
Наконец, стоит обратить внимание на состояние шлангов и соединений. Они должны быть целыми, без трещин и износа. При обнаружении повреждений следует заменить шланги, чтобы избежать утечек и других проблем.
В заключение, регулярное обслуживание системы циркуляции охлаждающей жидкости — это залог надежной работы двигателя и предотвращения серьезных поломок. Следуя простым рекомендациям, можно значительно продлить срок службы автомобиля и обеспечить его безопасную эксплуатацию.
