Клиновые ремни — важный элемент механических систем, обеспечивающий передачу мощности между компонентами. В статье рассмотрим характеристики клиновых ремней, их конструкцию, размеры, маркировку, классификацию и область применения. Понимание этих аспектов поможет выбрать подходящий ремень для конкретных задач, что повысит эффективность оборудования и продлит его срок службы.

Описание

В первую очередь давайте обратим внимание на характеристики этих элементов.

Понятие

Клиновая передача, как показывает опыт, демонстрирует большую надежность по сравнению с плоскоременной, обеспечивая лучшее сцепление ремня с валом. Это сцепление позволяет снизить натяжение ремней и, соответственно, уменьшить усилие, которое воздействует на шкивы и опоры. При необходимости с клиновым ремнем можно уменьшить угол захвата вала или использовать более высокие передаточные числа.

Сегодня клиновые ремни, независимо от их маркировки и типа, широко применяются в современном оборудовании и технике. В связи с этим производители ремней значительно расширили ассортимент своей продукции, и на отечественном рынке представлено множество различных моделей. Приводные клиновые ремни пользуются высоким спросом как у потребителей, так и у компаний, занимающихся производством транспортных средств. Эти элементы выполняют ключевую функцию передачи момента от двигательного шкива к различным вспомогательным устройствам.

Таким образом, данная продукция считается инновационной в области ременно-приводных систем. Ремни изначально разрабатывались для передачи крутящего момента от шкива к мотору. В настоящее время производители используют современные многокомпонентные материалы для их изготовления. Кроме того, ассортимент включает десятки различных моделей.

Интересные факты

Вот несколько интересных фактов о клиновых ремнях, их характеристиках и классификации:

1. Материалы и технологии: Современные клиновые ремни изготавливаются из различных материалов, включая резину, полиуретан и синтетические волокна. Использование армирующих слоев, таких как сталь или текстиль, позволяет значительно увеличить прочность и долговечность ремней, что делает их более устойчивыми к нагрузкам и износу.

2. Классификация по профилю: Клиновые ремни классифицируются по профилю, который определяет их форму и размеры. Наиболее распространенные профили — это «A», «B», «C» и «D». Каждый из этих профилей имеет свои размеры и предназначен для различных применений, от легких до тяжелых промышленных машин.

3. Эффективность передачи мощности: Клиновые ремни обеспечивают высокую эффективность передачи мощности, достигающую 95% и более. Это связано с тем, что клиновая форма ремня позволяет ему плотно прилегать к шкивам, что минимизирует проскальзывание и потери энергии. Благодаря этому клиновые ремни широко используются в различных отраслях, включая автомобилестроение и промышленность.

Применение

Клиновые ремни в настоящее время находят широкое применение в различных отраслях экономики.

Они используются в следующих сферах:

1. Прежде всего, в производстве транспортных средств. На сегодняшний день ремни активно применяются многими автопроизводителями, включая и промышленное автомобилестроение, например, в строительных кранах.
2. Они также находят применение в приводах сельскохозяйственной техники, включая комбайны, тракторы и другие машины.
3. Клиновые ремни устанавливаются на приводные механизмы разнообразного промышленного и производственного оборудования. На многих современных заводах и предприятиях такие элементы используются в станках и другом оборудовании.
4. Кроме того, производители применяют клиновые ремни при создании и производстве современного вентиляционного оборудования.
5. Часто ремни используются в приводах компрессорных установок.
6. В последнее время такие компоненты все чаще устанавливаются в различных моделях бытовой техники.
7. Также клиновые ремни начали использоваться в ленточных конвейерах.

Независимо от сферы применения, эти компоненты служат для передачи крутящего момента от двигателя к вспомогательным устройствам и агрегатам.

Характеристики клиновых ремней

Если с областью использования все понятно, давайте подробнее рассмотрим технические параметры. Прежде всего, следует отметить, что эти элементы имеют различные размеры, обозначения, профили, типы и конструкции. Мы более детально обсудим эти аспекты в следующем разделе.

Двигатель УМЗ 4216 Евро 3 (клиновые ремни) ГАЗель, Соболь

Типы

Начнем с классификации — на данный момент выделяют пять типов:

• стандартные приводные изделия с обычным сечением, которые являются наиболее популярными;
• многопрофильные изделия;
• широкие приводные ремни, чаще всего применяемые в автоматических трансмиссиях, особенно в вариаторах;
• ремни, предназначенные для вентиляторной техники;
• узкие ремни с небольшой шириной.

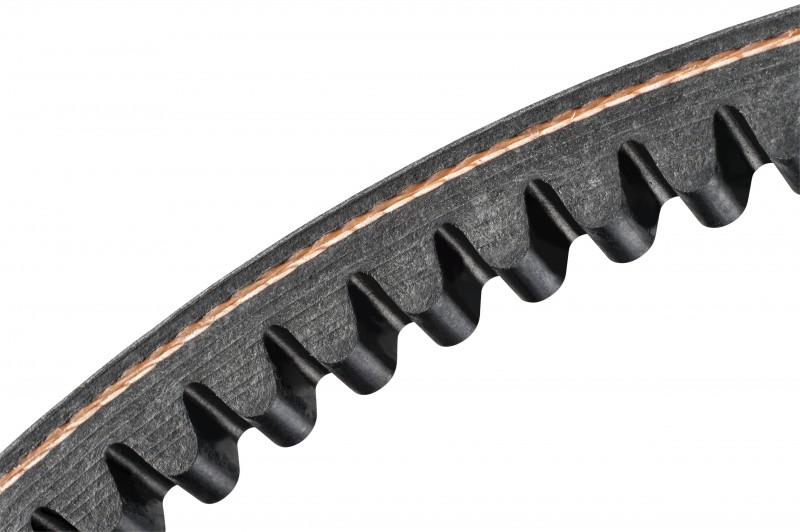

Конструкция и геометрические параметры

Перейдем к конструкции элементов. Независимо от разновидности, любой клиновидный ремень имеет сечение в форме равнобедренной трапеции. Важно отметить, что боковые поверхности этого элемента выполняют функцию рабочих плоскостей. Эти компоненты работают в специальных канавках нескольких валов (минимум два), а профиль шкивов также имеет трапециевидную форму. Передача крутящего момента от одного вала к другому осуществляется благодаря силе трения между боковыми плоскостями ремня и стенками канавок.

Угловая часть клина обеспечивает надежное зажатие ремня в канавке вала, что также позволяет ему свободно выходить из нее. Обычно угол составляет около 40 градусов.

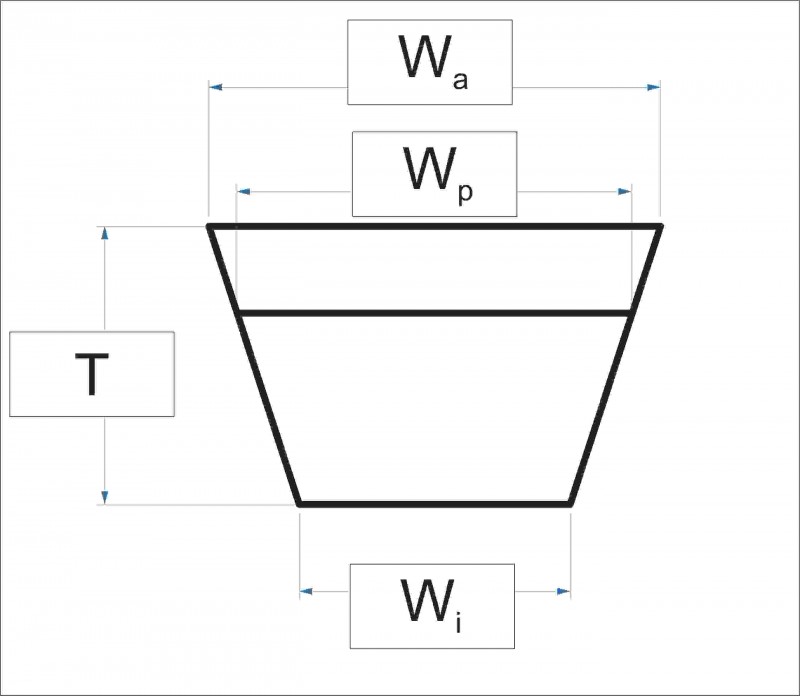

Теперь обратим внимание на геометрические параметры в соответствии со схемой компонента:

• Wa — параметр, определяющий ширину по большему основанию;
• Wp — расчетная длина, соответствующая коэффициенту ширины;
• T — параметр, определяющий высоту;
• Wі — показатель, определяющий величину угла.

Теперь, когда мы рассмотрели геометрические параметры, давайте обсудим, из каких слоев состоит клиновидный ремень:

• в первую очередь, это основной несущий слой;
• второй слой — слой растяжения;
• третий, не менее важный слой — слой сжатия;
• и, наконец, обертка.

Тяговый слой может быть изготовлен из различных материалов. В зависимости от этого конструкция может быть кордотканевой или кордошнуровой. Кордотканевые ремни со временем могут образовывать трещины на слое сжатия, которые затем распространяются по всему элементу. Они требуют больше энергии для передачи крутящего момента, что сокращает срок службы. В сравнении с кордошнуровыми изделиями, кордотканевые ремни служат в среднем в два раза меньше.

В кордошнуровых компонентах в слое тяги используется кордный материал, состоящий из витков шнурка. Специалистам известно, что на этот шнур негативно влияет эффект сжатия, поэтому тяговый слой обычно выполняет функцию слоя растяжения. В отличие от кордотканевых ремней, их ресурс работы немного выше.

Клиновые полиуретановые ремни | www.rk-rti.ru

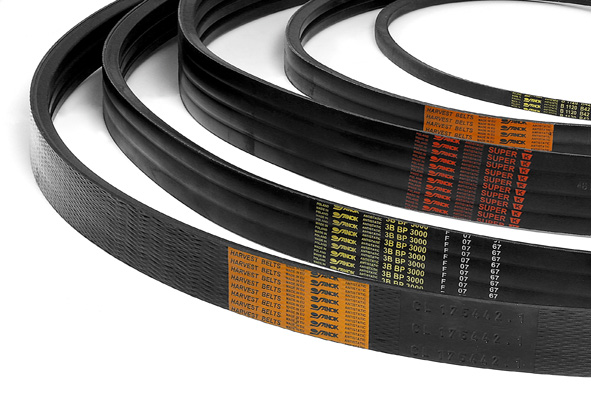

Маркировка

Теперь давайте поговорим о маркировке и обозначениях, которые можно встретить на клиновидном ремне.

Рассмотрим эти обозначения более подробно:

• на ремне указано название производителя или его логотип, что позволяет идентифицировать компанию;
• будут обозначены параметры поперечного сечения и расчетная длина ремня;
• указана точная дата производства или период (квартал и год), когда был изготовлен продукт;
• присутствует ссылка на ГОСТ 1284-89 с указанием типа двигателя (четырех-, восьми- или шестнадцати клапанного);
• обозначен класс ремня;
• и, конечно же, указано назначение элемента, а также область его применения.

Размеры

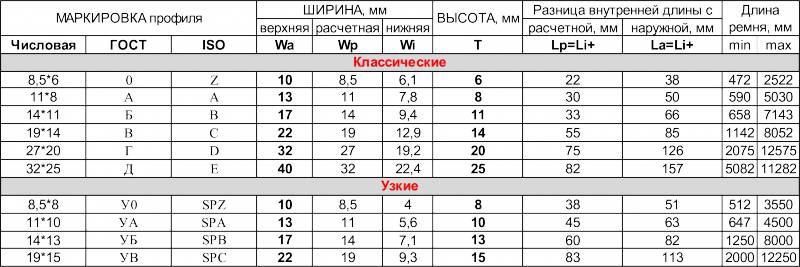

Теперь обратим внимание на размеры компонентов. Как уже упоминалось, клиновидные ремни находят применение в различных областях. В связи с этим их размеры могут варьироваться в зависимости от конкретной сферы использования. Мы предлагаем вам подробнее изучить этот аспект. Ниже представлена таблица с размерами.

Правильная эксплуатация

Чтобы клиновидный ремень максимально эффективно использовал свой эксплуатационный ресурс, важно соблюдать определенные правила при его установке и эксплуатации.

Вот основные рекомендации:

1. Прежде всего, помните, что ремни устанавливаются на валы в расслабленном состоянии. Это следует делать вручную, без применения каких-либо инструментов.
2. Угол паза вала, на который устанавливается ремень, должен совпадать с углом клина на его боковой стороне. Убедитесь, что боковая часть ремня плотно прилегает к стенкам паза клинового вала. Несоблюдение этого условия может привести к неравномерному распределению напряжения на ремень, что значительно сократит его срок службы.
3. Валы шкивов, на которые устанавливается ремень, должны быть расположены параллельно друг другу. Канавки также должны находиться напротив друг друга. Если валы не будут параллельны, это может вызвать деформацию элементов, что негативно скажется на долговечности ремня.
4. Канавки валов, в которые устанавливается ремень, должны быть чистыми и свободными от мусора. Это также касается любых смазочных материалов или растворителей — они не должны попадать на канавки. Кроме того, не следует красить канавки, так как это может незначительно изменить их поверхность.
5. Что касается натяжения, его необходимо периодически проверять. При необходимости следует корректировать натяжение, особенно в течение первых 48 часов работы.
6. Если вы работаете с различными производственными станками или оборудованием, при их транспортировке натяжение ремней нужно ослабить.
7. В случае разрыва ремня или истечения его эксплуатационного ресурса, необходимо демонтировать весь комплект, включая ролики и другие ремни.

Видео «Клиновые ремни для грузовиков»

Подробное описание смотрите на видео.

Клиновые ремни для грузовых автомобилей и автобусов · PP201509

Классификация клиновых ремней

По типу конструкции

Клиновые ремни классифицируются по типу конструкции на несколько основных категорий. Наиболее распространенными являются:

• Одинарные клиновые ремни — представляют собой простую конструкцию с одним клином, обеспечивающим передачу крутящего момента. Они используются в большинстве стандартных приложений, таких как приводы вентиляторов и насосов.
• Двойные клиновые ремни — имеют два клина, что позволяет им передавать больший крутящий момент и обеспечивать более высокую эффективность работы. Эти ремни часто применяются в более мощных машинах и оборудовании.
• Многоклиновые ремни — состоят из нескольких клиньев, что позволяет значительно увеличить площадь контакта с шкивом и, соответственно, повысить эффективность передачи энергии. Они используются в сложных системах, где требуется высокая производительность и надежность.

По материалу изготовления

Клиновые ремни также классифицируются по материалу, из которого они изготовлены. Основные материалы включают:

• Резина — наиболее распространенный материал для клиновых ремней, обеспечивающий хорошую гибкость и прочность. Резиновые ремни могут быть дополнительно армированы текстильными или металлическими волокнами для повышения их прочности.
• Полиуретан — используется для производства ремней, которые должны выдерживать высокие нагрузки и агрессивные условия эксплуатации. Полиуретановые ремни обладают высокой стойкостью к износу и химическим веществам.
• Синтетические материалы — такие как нейлон и другие полимеры, применяются для создания легких и прочных ремней, которые могут работать в условиях высокой температуры и влажности.

По профилю

Клиновые ремни различаются также по профилю, который определяет их форму и размеры. Наиболее распространенные профили включают:

• Профиль A — имеет ширину 13 мм и угол наклона 40 градусов. Этот профиль используется в большинстве бытовых и легких промышленных приложений.
• Профиль B — ширина 17 мм, также с углом наклона 40 градусов. Применяется в более мощных системах, таких как двигатели и генераторы.
• Профиль C — ширина 22 мм, предназначен для тяжелых промышленных приложений, где требуется высокая прочность и надежность.

По назначению

Клиновые ремни могут быть классифицированы и по своему назначению. В зависимости от области применения выделяют:

• Автомобильные ремни — используются в двигателях автомобилей для передачи крутящего момента от коленчатого вала к вспомогательным агрегатам, таким как генераторы и насосы.
• Промышленные ремни — применяются в различных отраслях, включая производство, сельское хозяйство и строительство, для передачи энергии в машинах и оборудовании.
• Специальные ремни — разрабатываются для специфических условий эксплуатации, таких как высокие температуры, агрессивные химические среды или повышенные нагрузки.

По длине и ширине

Клиновые ремни также классифицируются по длине и ширине, что позволяет выбрать подходящий ремень для конкретного оборудования. Длина ремня измеряется по внутреннему периметру, а ширина — по самой широкой части клина. Важно учитывать эти параметры при замене ремней, чтобы обеспечить правильную установку и функционирование системы.

По форме сечения

Клиновые ремни классифицируются по различным параметрам, одним из которых является форма сечения. Форма сечения ремня играет ключевую роль в его функциональности, прочности и области применения. Существует несколько основных типов сечений, каждый из которых имеет свои особенности и преимущества.

1. Треугольное сечение

Треугольные клиновые ремни являются наиболее распространенными. Их форма напоминает равнобедренный треугольник, где основание является широкой частью, а вершина — узкой. Такой профиль обеспечивает хороший контакт с шкивами и позволяет передавать значительные нагрузки. Треугольные ремни часто используются в различных механизмах, включая автомобильные двигатели и промышленные машины.

2. Параллельное сечение

Ремни с параллельным сечением имеют прямые стороны и плоскую верхнюю часть. Этот тип сечения обеспечивает равномерное распределение нагрузки и минимизирует риск проскальзывания. Параллельные ремни часто применяются в системах, где требуется высокая точность и стабильность работы, например, в печатных машинах и конвейерах.

3. Полукруглое сечение

Полукруглые клиновые ремни имеют сечение в форме полукруга. Этот тип ремней обеспечивает отличное сцепление с шкивами и минимизирует износ. Полукруглые ремни часто используются в приложениях, где важна высокая эффективность передачи мощности и низкий уровень шума, таких как в вентиляторах и насосах.

4. Многоугольное сечение

Многоугольные ремни имеют сложную форму сечения, состоящую из нескольких граней. Это позволяет значительно увеличить площадь контакта с шкивами и, как следствие, повысить эффективность передачи мощности. Многоугольные ремни часто используются в высоконагруженных системах, таких как тяжелая промышленность и горнодобывающая отрасль.

Каждый из типов сечений имеет свои преимущества и недостатки, и выбор конкретного типа зависит от условий эксплуатации, требуемой мощности и других факторов. При выборе клинового ремня важно учитывать не только форму сечения, но и материал, из которого он изготовлен, а также его размеры и характеристики, чтобы обеспечить надежную и долговечную работу механизма.

По назначению и области применения

Клиновые ремни являются важным элементом в различных механизмах и устройствах, обеспечивая передачу крутящего момента от одного вала к другому. Их применение охватывает широкий спектр отраслей, включая автомобилестроение, сельское хозяйство, промышленность и бытовую технику. В зависимости от назначения и области применения, клиновые ремни можно классифицировать на несколько категорий.

Одной из основных категорий являются ремни для автомобилей. Они используются в системах привода генераторов, насосов, компрессоров и других агрегатов. Эти ремни должны обладать высокой прочностью и устойчивостью к воздействию высоких температур и химических веществ, что делает их идеальными для работы в условиях, характерных для автомобильных двигателей.

В сельском хозяйстве клиновые ремни применяются в различных машинах, таких как тракторы, комбайны и другие сельскохозяйственные машины. Здесь важна не только прочность, но и способность работать в условиях повышенной влажности и загрязненности, что требует от ремней особых материалов и конструктивных решений.

В промышленности клиновые ремни используются в конвейерных системах, насосах, вентиляторах и других механизмах. Они должны обеспечивать надежную передачу мощности при высоких нагрузках и длительных циклах работы. В этом случае часто применяются ремни с усиленной конструкцией, которые могут выдерживать значительные механические нагрузки и обеспечивать долговечность.

В бытовой технике клиновые ремни встречаются в стиральных машинах, холодильниках и других устройствах. Здесь акцент делается на низкий уровень шума и вибрации, а также на компактность и легкость установки. Ремни для бытовой техники часто изготавливаются из эластичных материалов, что позволяет им эффективно работать в условиях ограниченного пространства.

Кроме того, клиновые ремни могут быть специализированными, например, ремни для высоких температур, которые используются в печах и других устройствах, работающих при экстремальных условиях. Такие ремни изготавливаются из термостойких материалов, которые сохраняют свои свойства даже при высоких температурах.

Таким образом, выбор клинового ремня зависит от конкретных условий эксплуатации и требований к его характеристикам. Знание назначения и области применения ремней позволяет правильно подбирать их для различных механизмов, что в свою очередь обеспечивает надежную и эффективную работу оборудования.
