Стеклоочиститель — ключевой элемент безопасности автомобиля, обеспечивающий видимость в любых погодных условиях. В статье рассмотрим устройство стеклоочистительной системы, включая работу привода, поводка и других узлов, а также объясним, как выбрать дворники для вашего автомобиля. Понимание работы этих компонентов поможет лучше заботиться о машине и повысить безопасность на дороге.

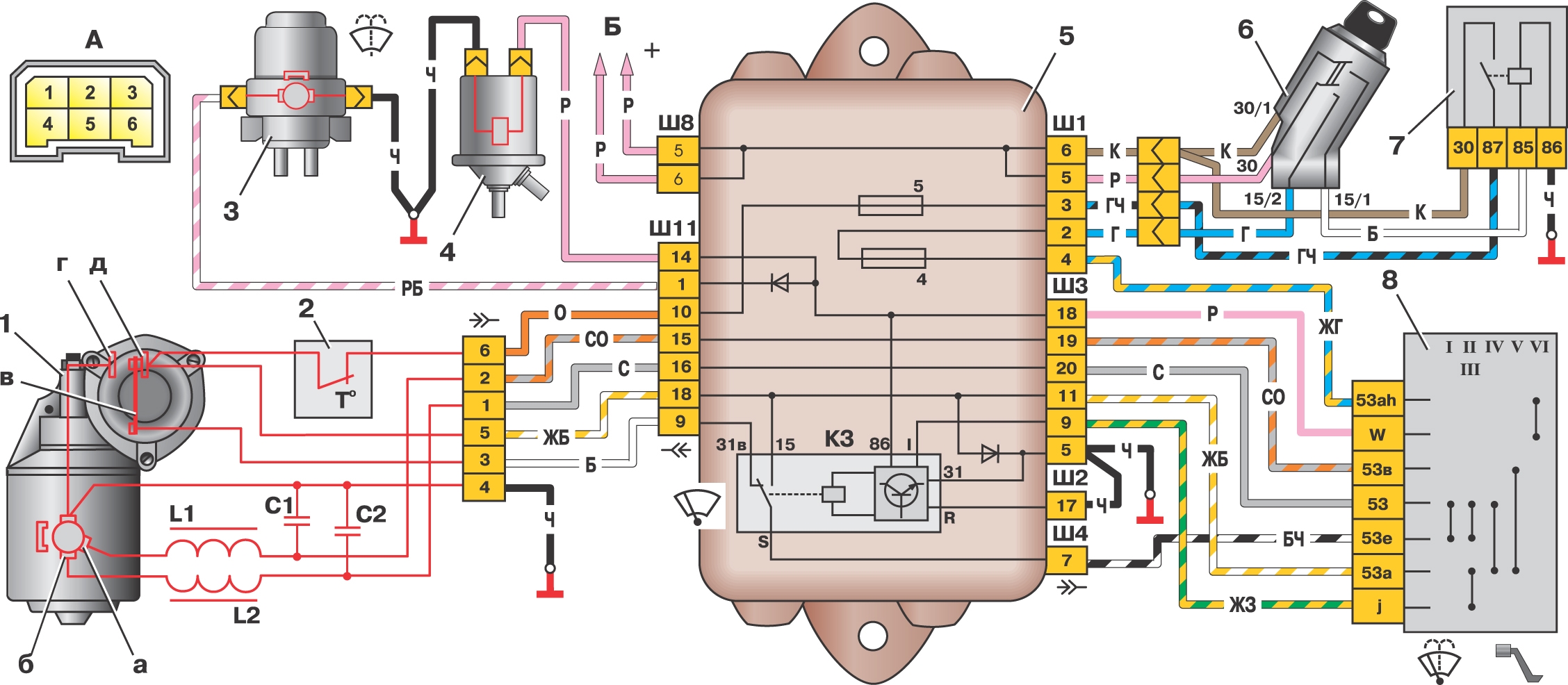

Особенности устройства и схема стеклоочистителя
Система очистки стекол состоит из следующих компонентов:
- Электродвигатель или привод стеклоочистителя. Этот элемент обеспечивает функционирование системы, позволяя дворникам перемещаться по переднему и заднему стеклу (для универсалов и хэтчбеков). Если редуктор стеклоочистителя выходит из строя, это может привести к поломке очистителей. Привод заднего стеклоочистителя устанавливается только на автомобилях с кузовом хэтчбек или универсал.
- Держатель щетки стеклоочистителя, также известный как поводок или рычаг стеклоочистителя — это устройство, на котором крепится само лезвие очистителя, перемещающееся по стеклу.
- Щетка с резиновым или силиконовым лезвием. При ее износе качество очистки лобового стекла значительно ухудшается.
- Крепление щеток стеклоочистителя — это конструктивный элемент самих дворников.
- Расширительный бачок — в него заливается жидкость, которая затем, при включении дворников, через форсунки по шлангам подается на стекло.
- Форсунки — эти элементы устанавливаются на капоте и предназначены для распыления воды по стеклу.
- Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается омывающая жидкость.
- В зависимости от модели автомобиля может быть установлен блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в зависимости от действий водителя определяет частоту движения щеток по заданным временным интервалам. Блок управления позволяет водителю самостоятельно настраивать необходимый интервал.
- Устройство, которое обеспечивает подачу воды или омывающей жидкости на стекла.
- Переключатель стеклоочистителя. Подрулевой переключатель находится в салоне автомобиля, под рулевым колесом. С его помощью водитель может регулировать скорость работы дворников и при необходимости подать воду на стекло.
- Тяга, соединяющая две щетки. Она позволяет этим элементам двигаться синхронно.
Фотогалерея «Элементы системы»
| Узел стеклоочистителя | Функция | Принцип работы |
|---|---|---|
| Электродвигатель | Создает вращательное движение для привода стеклоочистителей. | Преобразует электрическую энергию в механическую, вращая вал. |
| Редуктор | Уменьшает скорость вращения двигателя и увеличивает крутящий момент. | Состоит из шестерен, которые передают движение от двигателя к механизму привода, изменяя передаточное отношение. |
| Кривошипно-шатунный механизм (привод) | Преобразует вращательное движение редуктора в возвратно-поступательное движение поводков. | Состоит из кривошипа (рычага, закрепленного на валу редуктора) и шатунов, которые соединяют кривошип с поводками. Вращение кривошипа заставляет шатуны двигаться вперед-назад. |
| Поводки (рычаги) | Передают движение от кривошипно-шатунного механизма к щеткам стеклоочистителя. | Металлические рычаги, один конец которых крепится к шатуну, а другой – к щетке. |
| Щетки стеклоочистителя | Очищают лобовое стекло от воды, грязи и снега. | Состоят из каркаса и резинового лезвия. При движении поводков лезвие прижимается к стеклу и счищает загрязнения. |
| Трапеция стеклоочистителя | Совокупность рычагов и тяг, обеспечивающая синхронное движение обеих щеток. | Соединяет поводки между собой и с кривошипно-шатунным механизмом, обеспечивая их согласованное перемещение. |
| Механизм парковки | Возвращает щетки в исходное положение (покой) после выключения. | Специальный кулачок или концевой выключатель, который отключает питание двигателя, когда щетки достигают крайнего нижнего положения. |
| Форсунки омывателя | Распыляют жидкость на лобовое стекло. | Под давлением подают омывающую жидкость из бачка на стекло, помогая щеткам очищать его. |
| Бачок омывателя | Хранит омывающую жидкость. | Пластиковый резервуар для хранения жидкости. |
| Насос омывателя | Подает омывающую жидкость из бачка к форсункам. | Электрический насос, создающий давление для распыления жидкости. |
Интересные факты
Вот несколько интересных фактов о работе привода, поводка и других узлов стеклоочистителя:
-
Механизм привода: Привод стеклоочистителя обычно работает на основе системы шестерен и рычагов, которые преобразуют вращательное движение электродвигателя в линейное движение поводков. Это позволяет стеклоочистителям перемещаться по стеклу в определенном угле, обеспечивая максимальную эффективность очистки.
-
Синхронизация поводков: В некоторых автомобилях используются специальные механизмы для синхронизации движения двух стеклоочистителей (например, на лобовом стекле). Это достигается с помощью соединительных рычагов, которые обеспечивают одинаковую скорость и угол наклона обеих щеток, что улучшает видимость и предотвращает неравномерный износ щеток.
-
Датчики дождя: Современные автомобили могут быть оснащены датчиками дождя, которые автоматически активируют стеклоочистители при обнаружении влаги на лобовом стекле. Эти датчики используют инфракрасные лучи для определения капель воды и могут регулировать скорость работы стеклоочистителей в зависимости от интенсивности дождя, что повышает комфорт и безопасность вождения.
Принцип работы привода, двигателя и прочих узлов механизма
Если устройство и схема работы стеклоочистителя вам понятны, давайте перейдем к следующему аспекту — его функционированию. Держатель щетки стеклоочистителя, оснащенный лезвием, перемещается влево и вправо, что обеспечивает практически полное очищение ветрового стекла. Как уже упоминалось, водитель может регулировать скорость движения держателя щетки с помощью переключателя. В некоторых современных автомобилях используются скрытые очистители. В этом случае механизм стеклоочистителя располагается под лобовым стеклом, и при активации дворников он выдвигается, а после отключения снова прячется.
В общем, очистители для лобового и заднего стекла представляют собой схожие устройства, однако в их работе имеются различия. Например, держатель щетки заднего стеклоочистителя может функционировать только в одном режиме, без возможности настройки. То есть передние дворники являются частью более сложной системы с множеством элементов и блоком управления, тогда как задний дворник выполняет лишь одну задачу. Одним из ключевых элементов омывателя является насос, который активирует электромотор системы.
Кратко рассмотрим, как работает эта система:
- Водитель нажимает на подрулевой переключатель, отправляя сигнал управляющему блоку о необходимости включения дворников и подачи жидкости.
- В результате работы электромотора жидкость начинает поступать по шлангам через форсунки на лобовое или заднее стекло.
- Держатель щетки стеклоочистителя начинает вращаться под воздействием электродвигателя, который получает сигнал от управляющего устройства о скорости движения.
- При кратковременной подаче жидкости на стекло подается определенный объем. После прекращения подачи воды дворники продолжают работать еще некоторое время, обычно это 1-3 взмаха (автор видео — канал Фольксваген центр РУС-ЛАН).
Подбор щеток
При выборе стеклоочистителей важно учитывать несколько ключевых факторов:
- Длина. Одним из самых важных параметров является длина, которая должна соответствовать модели автомобиля или размеру уже установленных дворников.
- Способ крепления. Если кронштейны для крепления не совпадают, установка будет невозможна.
- Качество — это также значимый аспект. Чем выше качество изделий, тем дольше они прослужат.
Как показывает опыт, качественные товары обычно стоят дороже, и специалисты рекомендуют не экономить на их покупке, так как они напрямую влияют на видимость. Мы советуем выбирать стеклоочистители в соответствии с маркой автомобиля, что поможет точно определить нужный размер.
Также рекомендуется подбирать изделия в зависимости от сезона — они могут быть как летними, так и зимними. Необходимо помнить, что зимние модели имеют специальные лезвия, которые не замерзают и не обледенеют в холодную погоду. В зависимости от ситуации, можно заменить не весь комплект, а только одно лезвие, если остальные элементы в хорошем состоянии.
Видео «Особенности замены»
Как осуществляется замена очистителей без использования съемника и на что следует обратить внимание — смотрите в видео (автор — канал AssistanceTV).
Типы стеклоочистителей и их особенности
Стеклоочистители являются важным элементом автомобиля, обеспечивающим видимость в условиях дождя, снега или грязи. Существует несколько типов стеклоочистителей, каждый из которых имеет свои особенности и предназначение.
1. Дворники с резиновыми лопатками
Наиболее распространенный тип стеклоочистителей. Они состоят из металлической или пластиковый рамы, на которой закреплена резиновая лопатка. Резина обеспечивает хорошее прилегание к стеклу и эффективное удаление воды. Дворники с резиновыми лопатками могут быть как стандартными, так и бескаркасными. Бескаркасные модели имеют более современный дизайн и лучше справляются с удалением грязи благодаря своей гибкости.
2. Электрические стеклоочистители
Эти устройства работают от электрического привода и могут быть как стандартными, так и с функцией подогрева. Электрические стеклоочистители обеспечивают более равномерное распределение давления на стекло, что улучшает качество очистки. Они также могут иметь различные режимы работы, такие как интервал или автоматическое включение при обнаружении дождя.
3. Стеклоочистители с подогревом
Эти устройства предназначены для работы в условиях низких температур. Они оснащены встроенными нагревательными элементами, которые предотвращают замерзание воды на лопатках и стекле. Это особенно полезно в зимний период, когда обычные дворники могут не справляться с задачей из-за обледенения.
4. Аэродинамические стеклоочистители
Эти модели имеют специальную форму, которая позволяет уменьшить сопротивление воздуха при движении автомобиля. Аэродинамические дворники обеспечивают более эффективное удаление воды и грязи, а также уменьшают шум при работе. Они часто используются на спортивных и высокопроизводительных автомобилях.
5. Стеклоочистители с функцией автоматического управления
Современные автомобили могут быть оснащены стеклоочистителями с системой автоматического управления, которая использует датчики для определения уровня влажности на стекле. Эти датчики автоматически включают дворники при необходимости и регулируют их скорость в зависимости от интенсивности дождя. Это значительно повышает комфорт и безопасность вождения.
Каждый из этих типов стеклоочистителей имеет свои преимущества и недостатки, и выбор конкретной модели зависит от условий эксплуатации автомобиля и предпочтений водителя. Правильный выбор и регулярное обслуживание стеклоочистителей обеспечивают безопасность на дороге и комфорт во время вождения.
Частые неисправности и способы их устранения
Стеклоочистители являются важной частью системы безопасности автомобиля, обеспечивая водителю хорошую видимость в условиях дождя, снега или грязи. Однако, как и любое другое устройство, они могут сталкиваться с различными неисправностями. Рассмотрим наиболее распространенные проблемы, которые могут возникнуть с приводом, поводком и другими узлами стеклоочистителя, а также способы их устранения.
1. Неисправности привода стеклоочистителя
Привод стеклоочистителя может выходить из строя по нескольким причинам. Наиболее распространенные проблемы включают:
- Перегрев мотора: Частая работа стеклоочистителей на высоких скоростях или в условиях сильного загрязнения может привести к перегреву мотора. В этом случае необходимо дать мотору остыть и проверить его на наличие повреждений.
- Износ щеток: Если щетки стеклоочистителей изношены, это может привести к увеличению нагрузки на мотор, что также может вызвать его перегрев. Регулярная замена щеток поможет избежать этой проблемы.
- Неисправность электроники: Иногда проблемы могут быть связаны с электрическими соединениями или предохранителями. Проверка проводки и замена сгоревших предохранителей могут решить проблему.
2. Проблемы с поводками стеклоочистителей
Поводки стеклоочистителей могут также вызывать различные неисправности:
- Слабое крепление: Если поводок плохо закреплен на моторе, это может привести к его неэффективной работе. Проверьте крепление и, при необходимости, подтяните или замените его.
- Износ шарниров: Шарниры поводков могут изнашиваться со временем, что приводит к их заеданию. В этом случае рекомендуется смазать шарниры или заменить поводки.
- Неправильная установка: Если поводок установлен неправильно, это может привести к неправильному движению щеток. Убедитесь, что поводок установлен в соответствии с инструкциями производителя.
3. Проблемы с механизмом стеклоочистителя
Механизм стеклоочистителя может столкнуться с рядом проблем:
- Засорение: Пыль, грязь и другие загрязнения могут забивать механизм, что приводит к его заеданию. Регулярная очистка механизма поможет избежать этой проблемы.
- Износ деталей: Со временем детали механизма могут изнашиваться, что приводит к снижению эффективности работы стеклоочистителей. В таком случае может потребоваться замена изношенных деталей.
- Неправильная настройка угла наклона: Если угол наклона щеток не соответствует требованиям, это может привести к неэффективной работе. Настройка угла наклона может потребовать вмешательства специалиста.
В заключение, регулярное обслуживание и внимательное отношение к состоянию стеклоочистителей помогут избежать многих распространенных неисправностей. При возникновении проблем важно своевременно диагностировать и устранять их, чтобы обеспечить безопасность на дороге.
Советы по уходу за системой стеклоочистителей
Уход за системой стеклоочистителей автомобиля является важной частью общего обслуживания транспортного средства. Правильное внимание к этому узлу не только продлевает срок службы стеклоочистителей, но и обеспечивает безопасность на дороге, особенно в условиях плохой видимости.
Первым шагом в уходе за системой стеклоочистителей является регулярная проверка состояния щеток. Износ резинок щеток может привести к неэффективной работе, оставляя разводы и полосы на стекле. Рекомендуется заменять щетки каждые 6-12 месяцев, в зависимости от условий эксплуатации. При выборе новых щеток стоит обращать внимание на их совместимость с моделью автомобиля и качество материалов.
Второй важный аспект — это проверка и замена жидкости для стеклоомывателя. Использование некачественной или неподходящей жидкости может привести к засорению форсунок и ухудшению работы системы. Рекомендуется использовать специализированные жидкости, которые подходят для климатических условий вашего региона. Также стоит следить за уровнем жидкости в бачке и регулярно его пополнять.
Третий совет касается проверки механизма привода стеклоочистителей. Необходимо следить за тем, чтобы приводные рычаги и соединения были в хорошем состоянии и не имели коррозии. Если наблюдаются посторонние звуки при работе стеклоочистителей, это может свидетельствовать о проблемах с приводом, которые требуют немедленного внимания.
Кроме того, стоит периодически очищать лобовое стекло от грязи и налета, чтобы избежать излишнего износа щеток. Использование специальных средств для очистки стекол поможет поддерживать их в идеальном состоянии и улучшит видимость.
Наконец, важно помнить о сезонных изменениях. Зимой стоит использовать зимние щетки, которые лучше справляются с обледенением и снегом. Летом же стоит обратить внимание на защиту от ультрафиолетовых лучей, которые могут повредить резинки щеток.
Следуя этим простым рекомендациям, можно значительно продлить срок службы системы стеклоочистителей и обеспечить безопасность во время движения в любых погодных условиях.
