В автомобиле система CAN-шины (Controller Area Network) обеспечивает взаимодействие электронных компонентов, повышая комфорт и безопасность. В этой статье рассмотрим, что такое CAN-шина, ее устройство и принцип работы, а также предоставим инструкцию по подключению автосигнализации своими руками. Эти знания помогут вам лучше понять работу автомобиля и самостоятельно настроить систему безопасности, что важно для защиты транспортного средства.

Где находится CAN-шина?

Модуль CAN в автомобиле представляет собой сеть датчиков и контроллеров, созданную для интеграции всех управляющих устройств в единую систему.

Эта автомобильная технология функционирует как соединительная точка для различных управляющих блоков, включая:

• системы сигнализации — к противоугонной системе можно подключить модуль для автоматического запуска двигателя;
• антиблокировочную систему «АБС»;
• элементы безопасности, такие как подушки безопасности и их датчики;
• систему управления двигателем автомобиля;
• приборную панель;
• систему круиз-контроля;
• кондиционер и отопление;
• систему управления автоматической трансмиссией и другие устройства.

CAN-модуль — это компонент, место установки которого может варьироваться в зависимости от производителя автомобиля.

Если местоположение интерфейса неизвестно, его можно уточнить в сервисной документации к автомобилю. Обычно модуль устанавливается:

• под капотом автомобиля;
• в салоне транспортного средства;
• под приборной панелью.

Технические характеристики

Система диагностики и анализа CAN обладает рядом ключевых характеристик:

• общая скорость передачи пакетных данных технологии составляет примерно 1 мб/с;
• при обмене информацией между управляющими блоками скорость передачи достигает около 500 кб/с;
• в режиме «Комфорт» устройство обеспечивает передачу данных со скоростью 100 кб/с.

Интересные факты

Вот несколько интересных фактов о кан-шине и её использовании в автосигнализациях:

1. Что такое кан-шина: Кан-шина (CAN bus) — это система передачи данных, используемая в современных автомобилях для обмена информацией между различными электронными блоками. Она позволяет устройствам, таким как датчики, блоки управления двигателем и системы безопасности, эффективно взаимодействовать друг с другом, что значительно упрощает процесс диагностики и управления автомобилем.

2. Возможности подключения: Использование кан-шины в автосигнализациях позволяет интегрировать сигнализацию с другими системами автомобиля, такими как центральный замок, система управления двигателем и даже мультимедиа. Это дает возможность реализовать функции, такие как автоматическое закрытие дверей при запуске двигателя или активация сигнализации при отключении зажигания.

3. Инструкция по подключению: Подключение автосигнализации к кан-шине своими руками требует знаний о схемах подключения и особенностях работы системы. Обычно это включает в себя определение необходимых проводов (например, CAN High и CAN Low), использование специальных адаптеров или интерфейсов для подключения, а также программирование сигнализации для корректной работы с автомобилем. Важно следовать инструкциям производителя и учитывать особенности конкретной модели автомобиля, чтобы избежать повреждений электроники.

Назначение и функции кан-шины

Правильная установка и подключение проводов к интерфейсу открывают доступ к следующим возможностям:

• снижение влияния внешних помех на работу основных и дополнительных механизмов и узлов;
• возможность подключения и настройки любых электронных устройств, включая охранные системы;
• простой процесс подключения и работы дополнительных электронных приборов, установленных в автомобиле;
• ускоренная передача данных на определенное оборудование и механизмы автомобиля;
• возможность одновременной отправки и получения цифровой информации, а также ее анализа;
• быстрая настройка и подключение функции дистанционного запуска двигателя.

Более подробно о назначении и основных характеристиках CAN-модуля рассказывает канал «Crossover 159».

Что такое кан модуль.

Устройство и принцип работы

Данный интерфейс представляет собой модуль, выполненный в пластиковом корпусе или в виде колодки для подключения проводов. Цифровая шина состоит из нескольких кабелей CAN, а подключение устройства к бортовой сети осуществляется через один проводник.

Шина функционирует на основе передачи данных в закодированном формате. Каждое сообщение, которое передается, имеет уникальный идентификатор. В таких сообщениях может содержаться информация, например, о скорости автомобиля — 50 км/ч, или о температуре охлаждающей жидкости — 90 градусов Цельсия и так далее. Все электронные блоки получают эти данные и проверяют их по идентификаторам. Если информация относится к конкретному модулю, она обрабатывается, в противном случае — игнорируется.

В зависимости от модели, длина идентификатора может составлять 11 или 29 бит.

Каждое устройство считывает информацию, передаваемую по шине. Передатчик с более низким приоритетом должен освободить шину, так как доминантный уровень может исказить его передачу. Если пакеты имеют более высокий приоритет, они продолжают передаваться. Устройство, которое потеряло связь при отправке сообщений, сможет восстановить ее автоматически через определенный промежуток времени.

CAN-шина может работать в нескольких режимах:

1. Автономный, фоновый или спящий режим. В этом состоянии все основные агрегаты и узлы отключены, двигатель не запущен. Тем не менее, на шину подается небольшое напряжение от бортовой сети, что предотвращает разряд аккумулятора.
2. Режим пробуждения или активации интерфейса. Устройство начинает функционировать при включении системы зажигания. Если автомобиль оборудован кнопкой Старт/Стоп, CAN-шина активируется при ее нажатии. Включается функция стабилизации напряжения, что позволяет подать питание на контроллеры и датчики.
3. Активный режим запускает процесс обмена информацией между исполнительными механизмами и регуляторами. Напряжение в сети увеличивается, так как шина может потреблять до 85 мА тока.
4. Режим отключения или засыпания. При остановке двигателя автомобиля все агрегаты и механизмы, подключенные к CAN-интерфейсу, отключаются, и питание на них прекращается.

Пользователь Valentin Belyaev подробно описал принцип работы цифрового интерфейса.

https://youtube.com/watch?v=BABqrvnYFCQ

Преимущества и недостатки

Если ваш автомобиль оборудован цифровым интерфейсом, это приносит ряд преимуществ:

1. Упрощение установки сигнализации на транспортное средство. Наличие CAN-шины в автомобиле позволяет значительно ускорить и упростить процесс подключения охранной системы.
2. Высокая скорость передачи данных между компонентами и системами, что обеспечивает оперативность работы узлов.
3. Отличная защита от внешних помех.
4. Все цифровые интерфейсы имеют многоуровневую систему контроля, что помогает избежать ошибок при передаче и приеме данных.
5. Цифровой интерфейс, функционируя в активном режиме, самостоятельно распределяет скорость по различным каналам, что позволяет всем системам работать максимально эффективно.
6. Безопасность CAN-шины. В случае попытки несанкционированного доступа к автомобилю система может заблокировать узлы и агрегаты.

Недостатки:

1. Некоторые системы имеют ограничения по объему передаваемой информации. Если автомобиль относительно новый и оснащен множеством электронных устройств, это может привести к увеличению нагрузки на канал передачи данных, что, в свою очередь, замедляет время отклика.
2. Большинство данных, передаваемых через цифровой интерфейс, имеют специфическое назначение. Лишь небольшая часть трафика предназначена для полезной информации в системе.
3. Возможны проблемы с отсутствием стандартизации. Это часто наблюдается при использовании протоколов более высокого уровня.

Разновидности и маркировка

По типу идентификаторов устройства можно классифицировать на два основных вида:

1. CAN2, 0A. Эта маркировка относится к интерфейсам, которые функционируют в 11-битном формате передачи данных. Устройства данного типа не способны обнаруживать ошибки импульсов от блоков, использующих 29-битные идентификаторы.
2. CAN2, 0B. Эта маркировка обозначает шины, работающие также в 11-битном формате. Их ключевая особенность заключается в возможности передачи данных на управляющие блоки при обнаружении 29-битного идентификатора.

В зависимости от сферы применения, шины делятся на три категории:

1. Шины для двигателей автомобилей. Подключение таких шин обеспечивает высокую скорость передачи данных и надежную связь между управляющими устройствами. Информация передается через дополнительный канал. Основная задача заключается в синхронизации работы микропроцессорного модуля с другими системами, такими как антиблокировочная система колес, трансмиссия и прочие.
2. Цифровые интерфейсы класса Комфорт. Эти шины предназначены для взаимодействия с различными устройствами данного типа. Интерфейс используется для управления системами, такими как электронное изменение положения зеркал, обогрев сидений, управление люком и другими функциями.
3. Информационно-командные устройства. Они обладают аналогичной скоростью передачи данных. Такие шины обычно используются для связи между системами, необходимыми для обслуживания автомобиля.

Канал «Diyordie» поделился информацией о назначении цифрового интерфейса и его различных типах, применяемых в автомобилях.

Делаем автомобильную электронику. Никита Налютин. Митап 29.10.16

Подключение сигнализации своими руками

Для подключения охранного комплекса к цифровому интерфейсу необходимо определить место установки микропроцессорного модуля управления сигнализацией. Этот модуль обычно располагается под приборной панелью автомобиля. Также можно установить блок за вещевым ящиком или аудиосистемой.

Необходимые приборы и инструменты

Для начала необходимо собрать следующие инструменты:

• мультиметр для измерения напряжения;
• нож;
• изолента;
• отвертка с крестовой головкой.

Пошаговая инструкция

Установка осуществляется следующим образом:

1. Прежде всего, необходимо проверить работоспособность системы безопасности. Если установка системы еще не была выполнена, следует подключить все устройства к блоку управления, а его — к аккумулятору.
2. Далее нужно найти основной кабель, который соединяется с цифровым интерфейсом. Этот провод обычно толстый и имеет оранжевую изоляцию.
3. Микропроцессорный модуль системы безопасности следует подключить к этому кабелю. Для этого используется колодка цифровой шины.
4. Если блок управления охранной системой еще не установлен, необходимо его установить. Он должен находиться в скрытом месте, защищенном от влаги. При установке модуль надежно фиксируется с помощью пластиковых стяжек или саморезов.
5. Все соединения проводов должны быть изолированы с использованием термоусадочных трубок или изоленты. После завершения подключения следует провести диагностику выполненных работ. В случае возникновения проблем рекомендуется использовать мультиметр для выявления поврежденного участка.
6. На заключительном этапе необходимо проверить и настроить все каналы передачи данных. Если имеются дополнительные каналы, их также следует настроить.

Канал «Гаражный любитель» подробно освещает процесс установки и подключения противоугонного комплекса Старлайн с CAN-шиной.

Установка сигнализации с CAN модулем Ford Focus 2C-Max. Разборка Салонаторпедо

Работа с терминалом

Перед началом эксплуатации важно ознакомиться с рекомендациями по использованию, представленными в сервисном руководстве. Также необходимо выполнить предварительную настройку устройства.

Варианты настройки

Если вы используете терминал, у вас есть два способа настроить интерфейс:

1. С помощью специального программного обеспечения «Конфигуратор» для ПК. После запуска утилиты необходимо перейти на вкладку «Настройки» и выбрать раздел CAN. В открывшемся окне можно задать нужные параметры.
2. Через команды «CanRegime». Этот метод обычно применяется для удаленной настройки с помощью СМС-сообщений. Также могут использоваться команды, отправляемые из программного обеспечения для мониторинга.

Более подробно о командах, которые указываются после CanRegime:

1. Mode — задает режим работы. Если указано значение 0, то цифровой интерфейс отключен, при 1 — активен стандартный фильтр. Значения 2 и 3 обозначают, к какому классу относятся пакеты: 29- или 11-битному.
2. BaudRate. Эта команда отвечает за установление скорости работы цифрового интерфейса. Важно, чтобы этот параметр совпадал со скоростью передачи данных в автомобиле.
3. TimeOut — устанавливает время ожидания для каждого сообщения. Если заданное значение слишком низкое, цифровой интерфейс может не успеть обработать все поступающие сообщения.

Режимы работы

Терминал предлагает несколько режимов работы:

1. FMS — в этом режиме автовладелец получает доступ к информации о расходе топлива, оборотах двигателя, пробеге автомобиля, нагрузке на оси и температуре двигателя. Также можно узнать объем топлива в баке. Для активации данного режима необходимо зайти в меню выбора типа фильтров программы «Конфигуратор», выбрать режим FMS, установить скорость цифрового интерфейса и нажать кнопку «Применить».

2. Режим прослушивания предназначен для получения сообщений, передаваемых через цифровой интерфейс. Чтобы использовать этот режим, нужно зайти в настройки шины CAN в программе и выбрать один из рабочих параметров, таких как скорость интерфейса или время ожидания. Тип фильтра в этом случае не имеет значения. После установки необходимых параметров следует нажать кнопку «Прослушать».

3. Для обработки информации, полученной в режиме прослушивания цифрового интерфейса, применяются пользовательские фильтры. После завершения прослушивания необходимо выбрать тип фильтрации (11 или 29 бит). Данные расшифровываются в соответствии с технической документацией.

4. Режим тестирования OBD2 предназначен для анализа скорости передачи информации и класса идентификатора. Чтобы активировать эту функцию, автовладелец должен подключиться напрямую к цифровому интерфейсу. Включение режима осуществляется через меню «Настройка», где выбирается опция «Тест OBD2». После этого терминал начнет отправлять запросы с определенными идентификаторами на различных скоростях интерфейса. В разделе «Устройство» можно ознакомиться с полученной и расшифрованной информацией.

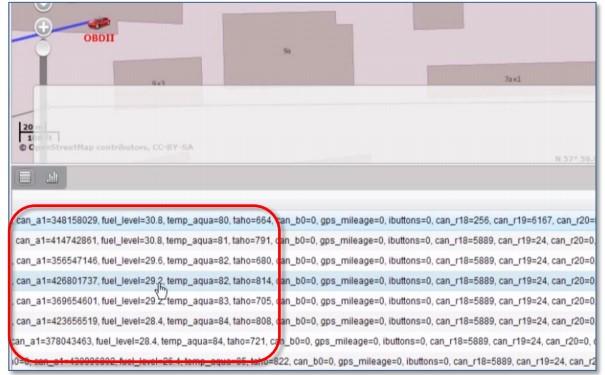

Настройка мониторингового ПО

После успешного подключения терминала необходимо выполнить проверку корректности передачи информации. Эти сведения отправляются на сервер для мониторинга.

Скачать бесплатно инструкцию по установке и пользованию в формате PDF

Скачайте руководство по установке и эксплуатации, перейдя по ссылкам в таблице.

Можно ли сделать анализатор своими руками?

Для выполнения данной задачи владельцу автомобиля необходимо обладать профессиональными навыками в области электроники:

1. Сборка устройства осуществляется по схеме, представленной на первом изображении в галерее. Перед началом работы следует приобрести все необходимые компоненты. Ключевым элементом является плата STM32F103С8Т6 с контроллером. Также потребуется электрическая схема стабилизатора и CAN-трансивер. Можно использовать модуль МСР2551 или его аналог.
2. Если вы хотите сделать анализатор более современным, можно добавить модуль Bluetooth. Это позволит владельцу автомобиля сохранять важные данные на своем смартфоне.
3. Для программирования анализатора можно использовать любое подходящее программное обеспечение. По отзывам, наилучшим вариантом являются утилиты Arduino или CANHacker. Вторая утилита предлагает больше возможностей и включает функцию фильтрации данных.
4. Для прошивки потребуется преобразователь USB-TTL. Это устройство необходимо для отладки; если его нет, можно воспользоваться ST-Link.
5. После загрузки утилиты на компьютер основной файл с расширением EXE прошивается в блок с помощью программатора. Если процесс прошел успешно, необходимо установить перемычку на Bootloader. Собранное устройство нужно синхронизировать с компьютером через USB-кабель.
6. Следующий шаг — добавление прошивки в анализатор. Для этого потребуется утилита MPHIDFlash.
7. После успешного обновления программы кабель от компьютера отключается, и перемычка снимается. Затем устанавливаются драйверы. Если сборка выполнена правильно, при подключении к ПК анализатор будет распознаваться как СОМ-порт.

Фотогалерея

В этом разделе представлены фотографии схем, которые помогут вам самостоятельно собрать анализатор.

Сколько стоит?

В таблице представлены ориентировочные расценки на приобретение КАН-устройств.

Видео «Работа с CAN-шиной»

Канал «CAN-Hacker Automotive Data Bus Solutions» продемонстрировал, как взаимодействовать с цифровым интерфейсом, используя в качестве примера автомобиль Рено Каптюр.

Renault Kaptur CAN bus CAN шина

Советы по выбору автосигнализации

Выбор автосигнализации — это важный этап в обеспечении безопасности вашего автомобиля. Существует множество моделей и типов сигнализаций, и чтобы сделать правильный выбор, следует учитывать несколько ключевых факторов.

1. Тип сигнализации

Сигнализации можно разделить на несколько типов: простые, с обратной связью и GSM-сигнализации. Простые системы издают звук при срабатывании, но не предоставляют информации о том, что происходит с автомобилем. Системы с обратной связью уведомляют владельца о срабатывании через пульт, а GSM-сигнализации позволяют получать уведомления на мобильный телефон, что значительно увеличивает уровень контроля.

2. Уровень защиты

При выборе сигнализации важно учитывать уровень защиты, который она предлагает. Некоторые модели имеют дополнительные функции, такие как датчики удара, наклона и движения, которые могут значительно повысить безопасность. Обратите внимание на наличие функции автозапуска, что может быть полезно в холодное время года.

3. Бренд и качество

Выбирайте сигнализации от известных и проверенных производителей. Изучите отзывы пользователей и рейтинги моделей. Качественная сигнализация должна быть надежной и долговечной, а также иметь хорошую техническую поддержку и гарантию.

4. Установка

Некоторые сигнализации требуют профессиональной установки, в то время как другие можно установить самостоятельно. Если вы планируете установить сигнализацию своими руками, убедитесь, что у вас есть все необходимые инструменты и инструкции. Также стоит обратить внимание на наличие поддержки и инструкций от производителя.

5. Дополнительные функции

Современные автосигнализации могут иметь множество дополнительных функций, таких как GPS-трекеры, возможность дистанционного управления, интеграция с мобильными приложениями и многое другое. Подумайте, какие функции вам действительно нужны, и выбирайте модель, которая их предлагает.

6. Бюджет

Определите свой бюджет заранее. Сигнализации могут варьироваться по цене от бюджетных до премиум-класса. Не стоит экономить на безопасности, но и переплачивать за функции, которые вам не нужны, тоже нецелесообразно. Сравните несколько моделей в одном ценовом диапазоне и выберите наиболее подходящую.

В итоге, выбор автосигнализации — это индивидуальный процесс, который зависит от ваших потребностей и предпочтений. Уделите время изучению рынка и не спешите с покупкой, чтобы обеспечить максимальную защиту вашему автомобилю.

Частые ошибки при подключении

При подключении автосигнализации через кан-шину многие автолюбители допускают распространенные ошибки, которые могут привести к неправильной работе системы или даже к повреждению электроники автомобиля. Рассмотрим наиболее частые из них и способы их предотвращения.

1. Неправильный выбор интерфейса подключения. Одной из самых распространенных ошибок является использование неподходящего интерфейса для подключения к кан-шине. Перед началом работ обязательно ознакомьтесь с документацией на вашу автосигнализацию и автомобилем. Убедитесь, что выбранный вами интерфейс совместим с моделью вашего автомобиля и поддерживает необходимые функции.

2. Игнорирование схемы подключения. Многие начинающие установщики пренебрегают схемами подключения, что может привести к неправильной последовательности соединений. Перед началом работ внимательно изучите схему подключения, которая обычно прилагается к инструкции автосигнализации. Это поможет избежать ошибок и упростит процесс установки.

3. Неправильная полярность подключения. Подключение проводов с неправильной полярностью может вызвать сбои в работе системы или даже ее поломку. Убедитесь, что вы правильно определили положительные и отрицательные провода, особенно при подключении питания. Используйте мультиметр для проверки полярности перед подключением.

4. Пренебрежение качеством соединений. Плохие соединения могут стать причиной нестабильной работы системы. Используйте качественные разъемы и проводку, а также убедитесь, что все соединения надежно зафиксированы. При необходимости используйте термоусадки или изоленту для защиты соединений от влаги и механических повреждений.

5. Отсутствие проверки работоспособности. После завершения подключения обязательно проведите тестирование системы. Проверьте, как работает автосигнализация, все ее функции и режимы. Это поможет выявить возможные ошибки на раннем этапе и избежать проблем в будущем.

6. Неучет особенностей автомобиля. Каждый автомобиль имеет свои особенности, которые могут повлиять на процесс подключения. Например, некоторые модели могут требовать дополнительных адаптеров или модулей для корректной работы с кан-шиной. Изучите особенности вашего автомобиля и учитывайте их при установке.

Избегая этих распространенных ошибок, вы сможете успешно подключить автосигнализацию через кан-шину и обеспечить надежную защиту вашего автомобиля. Помните, что тщательное планирование и внимание к деталям — ключевые факторы успешной установки.

Обзор популярных моделей автосигнализаций с поддержкой CAN-шины

1. StarLine A93

StarLine A93 – это одна из самых популярных моделей автосигнализаций, поддерживающих CAN-шину. Она предлагает широкий спектр функций, включая дистанционное управление, защиту от угона и возможность интеграции с мобильными приложениями. Установка данной сигнализации не требует значительных изменений в проводке автомобиля, что делает ее удобной для установки своими руками.

2. Pandora DXL 3910

Pandora DXL 3910 – это многофункциональная система, которая обеспечивает высокий уровень безопасности благодаря использованию CAN-шины. Она позволяет управлять автомобилем через смартфон, а также имеет встроенные датчики движения и наклона. Установка данной модели также достаточно проста, и она подходит для большинства современных автомобилей.

3. Scher-Khan Magicar 7

Scher-Khan Magicar 7 – это сигнализация, которая сочетает в себе надежность и множество функций. Она поддерживает работу с CAN-шиной, что позволяет интегрировать систему с другими электронными компонентами автомобиля. Установка Magicar 7 может потребовать некоторых знаний в области электрики, но при наличии инструкции и терпения, ее можно установить самостоятельно.

4. Tomahawk 9

Tomahawk 9 – это еще одна популярная модель, которая поддерживает CAN-шину. Она предлагает функции автозапуска, защиты от угона и возможность управления через мобильное приложение. Установка Tomahawk 9 требует внимательности и аккуратности, но с правильной инструкцией и инструментами, ее можно выполнить самостоятельно.

5. Alligator A96

Alligator A96 – это сигнализация, которая обеспечивает надежную защиту автомобиля и поддерживает работу с CAN-шиной. Она предлагает множество функций, включая управление через смартфон и возможность подключения дополнительных датчиков. Установка данной модели также достаточно проста, и она подходит для большинства современных автомобилей.

Заключение

Выбор автосигнализации с поддержкой CAN-шины зависит от ваших потребностей и бюджета. Все перечисленные модели предлагают широкий спектр функций и возможностей, что делает их отличным выбором для обеспечения безопасности вашего автомобиля. Установка таких систем может быть выполнена самостоятельно, если следовать инструкциям и иметь базовые навыки работы с электрикой.
