Правильная установка зажигания — ключ к надежной работе автомобилей Москвич, особенно моделей 412 и 2140. В статье рассмотрим порядок зажигания и предоставим пошаговую инструкцию по регулировке и настройке системы. Эти знания помогут улучшить производительность и избежать проблем с запуском и работой двигателя. Также поделимся советами по установке нового замка зажигания для повышения эффективности и безопасности работы.
Зачем выставлять зажигание?
Правильная настройка момента зажигания оказывает значительное влияние на характеристики автомобиля. Это также способствует экономии топлива. При слишком позднем зажигании двигатель может перегреваться, а рабочая смесь не будет полностью сгорать, что приведет к снижению мощности.
С другой стороны, если зажигание происходит слишком рано, это может вызвать детонационные стуки в двигателе. В результате могут возникнуть серьезные повреждения, такие как перегрев клапанов и поршней.
Инструкция по установке
Для выполнения работы вам понадобятся такие инструменты, как набор ключей и контрольная лампа.
Процесс настройки зажигания на Москвиче-412 включает следующие шаги:
- Сначала снимите клапанную крышку. Затем с помощью пусковой рукоятки проверьте коленвал. Продолжайте вращать его до тех пор, пока метка на коленвале не совпадет с штифтом на блоке, а также метка на звездочке не станет на уровне метки на головке цилиндров.

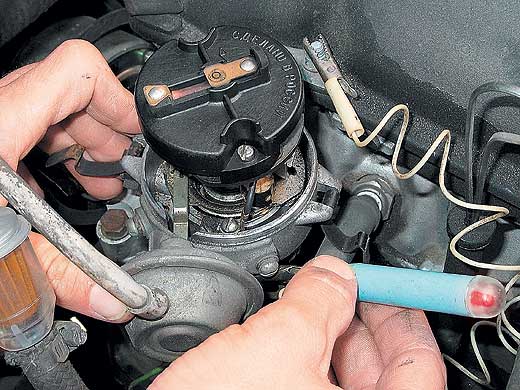

- Освободите защелки и снимите крышку трамблера. Используя ключ на «10», открутите две гайки и поднимите трамблер. Бегунок должен быть установлен напротив провода первого цилиндра.
- Установите трамблер обратно и закрутите его. Запустите двигатель. С помощью ключа на «12» ослабьте шестигранник в нижней части распределителя. При работающем двигателе поворачивайте трамблер до тех пор, пока не услышите ровную работу мотора. Это метод настройки зажигания на слух.
- Также можно произвести регулировку с помощью контрольной лампы. После того как вы совместите метки и установите бегунок, ослабьте крепление трамблера. Один провод контрольной лампы подключите к клемме низкого напряжения, а другой — к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до тех пор, пока лампочка не загорится — это и будет момент зажигания.
В видео ниже вы сможете увидеть, как правильно выставляется зазор кулачка (автор ролика — Гараж в СССР).
| Этап | Действия | Инструменты |
|---|---|---|
| Подготовка | 1. Убедитесь, что двигатель холодный. 2. Отключите аккумулятор (снимите минусовую клемму). 3. Откройте капот и обеспечьте доступ к трамблеру. 4. Очистите трамблер и прилегающие детали от грязи. |
Ключ на 10 (для клеммы аккумулятора), ветошь, щетка |
| Установка ВМТ | 1. Выкрутите свечу зажигания первого цилиндра. 2. Закройте свечное отверстие пальцем или бумажной пробкой. 3. Медленно проворачивайте коленвал ключом за болт шкива до момента, когда почувствуете давление воздуха (ВМТ такта сжатия). 4. Совместите метку на шкиве коленвала с меткой на крышке ГРМ (обычно 0°). |
Свечной ключ, ключ для коленвала (обычно на 19 или 22), палец/бумажная пробка |
| Установка трамблера | 1. Ослабьте болт крепления трамблера. 2. Снимите крышку трамблера. 3. Убедитесь, что бегунок трамблера указывает на контакт первого цилиндра на крышке. 4. Поверните корпус трамблера так, чтобы контакты прерывателя (если контактное зажигание) только начали размыкаться, или светодиод (если бесконтактное) только загорелся/погас. 5. Затяните болт крепления трамблера. |
Отвертка (для болта крепления трамблера), плоская отвертка (для регулировки контактов), щуп 0.35-0.45 мм (для контактного зажигания), контрольная лампа/мультиметр (для бесконтактного зажигания) |
| Проверка и регулировка | 1. Подключите аккумулятор. 2. Запустите двигатель. 3. Прогрейте двигатель до рабочей температуры. 4. Используя стробоскоп, проверьте угол опережения зажигания. 5. При необходимости, ослабьте болт крепления трамблера и медленно поворачивайте его, добиваясь нужного угла (обычно 5-7° до ВМТ на холостом ходу). 6. Затяните болт крепления трамблера. 7. Проверьте работу двигателя на разных оборотах. |
Стробоскоп, ключ/отвертка (для болта крепления трамблера) |
| Финальная проверка | 1. Убедитесь в отсутствии детонации при разгоне. 2. Проверьте стабильность холостого хода. 3. Убедитесь в отсутствии провалов при нажатии на педаль газа. |
Уши (для прослушивания детонации), тахометр (для контроля оборотов) |
Интересные факты
Вот несколько интересных фактов о безошибочной и быстрой установке зажигания на Москвиче:
-
Синхронизация с коленчатым валом: Правильная установка зажигания на Москвиче требует точной синхронизации с коленчатым валом. Для этого можно использовать метки на шкивах и маховике, что позволяет избежать ошибок и обеспечить оптимальную работу двигателя. Неправильная установка может привести к снижению мощности и увеличению расхода топлива.
-
Использование стробоскопа: Для более точной настройки зажигания многие автолюбители используют стробоскоп. Этот инструмент позволяет визуально наблюдать за моментом зажигания, что делает процесс более быстрым и точным. С помощью стробоскопа можно легко определить, когда свеча зажигания искрит, и скорректировать угол опережения зажигания.
-
Проверка состояния свечей: Перед установкой зажигания важно проверить состояние свечей. Изношенные или загрязненные свечи могут значительно повлиять на работу двигателя и затруднить процесс настройки. Регулярная проверка и замена свечей зажигания помогут поддерживать оптимальную производительность и снизить риск возникновения проблем при установке.
Проверка правильности установки
Самым надежным способом проверки правильности установки зажигания является испытание в движении. Для этого необходимо разогнаться на ровной дороге до скорости 55-60 км/ч, а затем резко нажать на акселератор. Разгон следует производить на четвертой передаче. Если при резком увеличении подачи топлива слышен стук, это сигнализирует о необходимости установить зажигание на более поздний срок. Стремитесь к тому, чтобы слышались лишь 1-2 легких стука.
Схема подключения замка зажигания
Для установки нового замка зажигания следуйте этой инструкции:
- отключите отрицательный провод от аккумулятора;
- переведите ключ в положение «0» в замке зажигания;
- отсоедините проводку от клемм замкового устройства;
- открутите четыре болта, которые крепят кронштейн замка к рулевой колонке, и снимите крышку, а затем и сам кронштейн с замком;
- далее открутите три винта, которые фиксируют замок в кронштейне, после чего уберите пружинные шайбы и резиновую втулку;
- с помощью отвертки утопите плоскую пружину и извлеките замок из кронштейна;
- установка нового замка осуществляется в обратной последовательности.
Фотогалерея «Замена замка зажигания и его устройства»

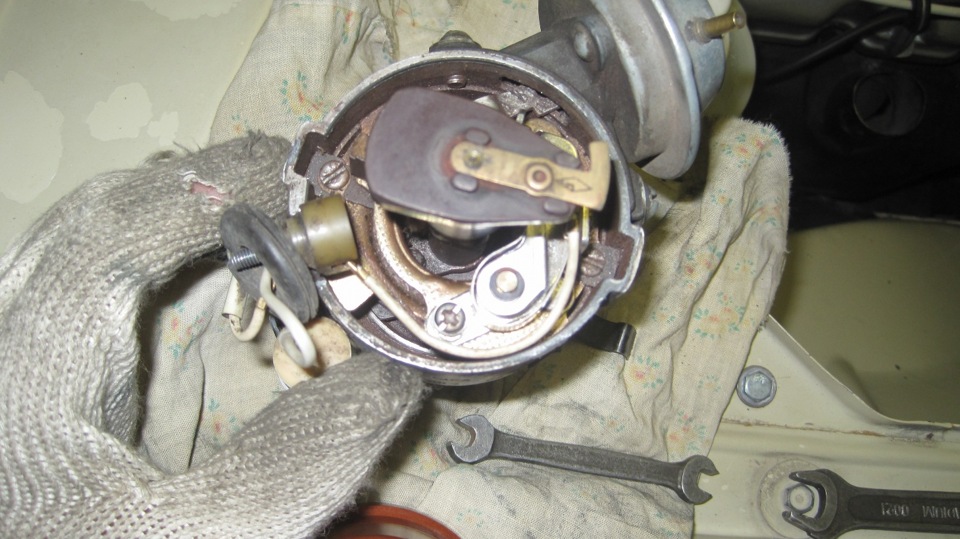

Установка и ремонт тамблера
Тамблер, или привод зажигания, может столкнуться с различными проблемами: это могут быть трещины на крышке, загрязнение или увлажнение контактов, а также сбои в цепи питания. Вы можете устранить эти неисправности или же просто заменить деталь на новую.
Для установки новой детали необходимо убедиться в правильной фиксации валика в корпусе. Сначала снимите крышку тамблера, затем вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока шипы плавающей муфты не совпадут.
После этого затяните гайку, которая крепит хвостовик распределителя к корпусу привода. Установите крышку на место. Затем подключите провода от свечей зажигания в порядке работы цилиндров 1-3-4-2, учитывая направление вращения ротора распределителя.
Наконечник высоковольтного провода от свечи первого цилиндра следует установить в гнездо клеммы, расположенной над низковольтной клеммой в корпусе. Далее, провод от катушки зажигания подключается к центральному гнезду крышки. В завершение подсоедините к низковольтной клемме провод, который идет от аналогичной клеммы на катушке.
Теперь подключите трубку вакуумного регулятора. Установка завершена.

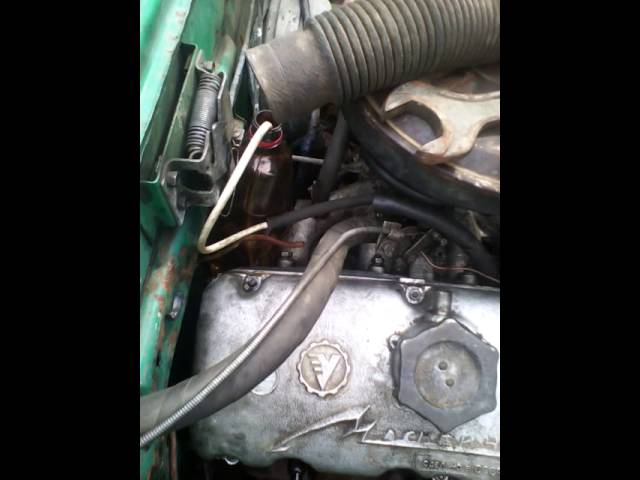

Видео «Как правильно выставить зажигание на Москвич 2140»
В данном видео показано, как производится настройка на одной из самых известных моделей Москвича (автор ролика — Максим Митин).
Необходимые инструменты и материалы
Для успешной установки зажигания на Москвиче своими руками потребуется определённый набор инструментов и материалов. Правильная подготовка поможет избежать ошибок и значительно упростит процесс работы.
Инструменты:
- Набор ключей и головок: Вам понадобятся ключи на 10, 13 и 17 мм для снятия и установки различных элементов системы зажигания.
- Отвертки: Плоская и крестовая отвертка помогут вам открутить крепления и разъёмы.
- Тестер или мультиметр: Эти инструменты необходимы для проверки состояния проводов и компонентов системы зажигания.
- Набор для снятия свечей: Специальный ключ для свечей зажигания облегчит процесс их замены и проверки.
- Плоскогубцы: Используются для работы с проводами и зажимами.
- Ключ для регулировки зазора свечей: Позволит точно настроить зазор между электродами свечи.
Материалы:
- Свечи зажигания: Рекомендуется использовать оригинальные или качественные аналоги, подходящие для вашего двигателя.
- Провода зажигания: Обратите внимание на состояние проводов; при необходимости замените их на новые, чтобы избежать перебоев в работе системы.
- Распределитель зажигания: Проверьте его на наличие повреждений и износа, при необходимости замените.
- Масло для смазки: Используется для смазки резьбовых соединений и предотвращения коррозии.
- Изолента: Понадобится для изоляции повреждённых проводов и соединений.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к установке зажигания на Москвиче. Важно помнить, что правильная установка и настройка системы зажигания обеспечит надёжную работу двигателя и его долговечность.
Типичные ошибки при установке зажигания
Установка зажигания на Москвиче — процесс, требующий внимательности и точности. Даже небольшие ошибки могут привести к серьезным проблемам в работе двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при установке зажигания, и способы их избежать.
1. Неправильная установка распределителя зажигания
Одной из самых распространенных ошибок является неправильная установка распределителя зажигания. Если распределитель установлен не в том положении, это может привести к неправильному времени зажигания. Чтобы избежать этой ошибки, убедитесь, что распределитель установлен в соответствии с метками на коленчатом валу и распределителе. Проверьте, что он установлен в положение, соответствующее первому цилиндру.
2. Неправильная настройка угла опережения зажигания
Угол опережения зажигания — это важный параметр, который влияет на работу двигателя. Если угол установлен неправильно, это может привести к детонации или недостаточной мощности. Для правильной настройки используйте стробоскоп, чтобы точно установить угол опережения в соответствии с рекомендациями производителя.
3. Игнорирование состояния свечей зажигания
Свечи зажигания играют ключевую роль в процессе зажигания. Если они загрязнены или изношены, это может привести к сбоям в работе двигателя. Перед установкой зажигания обязательно проверьте состояние свечей. Если они имеют нагар или повреждены, замените их на новые.
4. Неправильное подключение проводов зажигания
Ошибки в подключении проводов зажигания могут привести к неправильной работе системы зажигания. Убедитесь, что провода подключены в правильном порядке, соответствующем порядку работы цилиндров. Неправильное подключение может вызвать пропуски зажигания и нестабильную работу двигателя.
5. Пренебрежение проверкой системы питания
Система питания также влияет на работу зажигания. Неправильное напряжение или плохие соединения могут привести к сбоям в работе. Перед установкой зажигания проверьте аккумулятор, генератор и все соединения на наличие коррозии или повреждений.
6. Неправильная установка меток на шестерне распредвала
При установке зажигания важно правильно установить метки на шестерне распредвала. Неправильная установка может привести к несоответствию между положением поршней и клапанов, что в свою очередь может вызвать серьезные повреждения двигателя. Убедитесь, что метки совпадают с указанными в инструкции по эксплуатации.
Избегая этих распространенных ошибок, вы сможете установить зажигание на Москвиче быстро и без проблем. Внимательность и тщательность на каждом этапе установки помогут вам добиться безошибочной работы двигателя и продлить срок его службы.
Советы по обслуживанию системы зажигания
Система зажигания является одной из ключевых частей двигателя автомобиля, и ее правильное обслуживание существенно влияет на работу всего транспортного средства. Чтобы обеспечить надежную и бесперебойную работу системы зажигания на Москвиче, следуйте следующим рекомендациям.
Регулярная проверка свечей зажигания
Свечи зажигания играют важную роль в процессе воспламенения топливной смеси. Рекомендуется проверять их состояние каждые 10 000 — 15 000 километров пробега. Обратите внимание на следующие моменты:
- Цвет изолятора: Идеальный цвет изолятора — светло-коричневый. Черный налет может свидетельствовать о богатой смеси, а белый — о слишком бедной.
- Зазор: Проверьте зазор между электродами. Он должен соответствовать рекомендациям производителя. Неправильный зазор может привести к пропускам зажигания.
- Механические повреждения: Осмотрите свечи на наличие трещин или других повреждений, которые могут повлиять на их работу.
Проверка и замена проводов зажигания
Провода зажигания передают электрический ток от катушки зажигания к свечам. Со временем они могут изнашиваться, что приводит к потере искры. Рекомендуется проверять их состояние каждые 20 000 километров:
- Визуальный осмотр: Проверьте провода на наличие трещин, изломов и других повреждений. Если вы заметили какие-либо дефекты, замените провода.
- Измерение сопротивления: Используйте мультиметр для проверки сопротивления проводов. Оно должно находиться в пределах нормы, указанной в руководстве по эксплуатации.
Проверка катушки зажигания
Катушка зажигания отвечает за преобразование низкого напряжения в высокое. Если она работает неправильно, это может привести к проблемам с запуском двигателя и его работой. Рекомендуется проверять катушку зажигания каждые 30 000 километров:
- Визуальный осмотр: Проверьте катушку на наличие трещин и повреждений. Убедитесь, что все соединения надежны.
- Измерение сопротивления: С помощью мультиметра проверьте сопротивление обмоток катушки. Сравните полученные значения с нормами, указанными в руководстве.
Регулировка зажигания
Правильная регулировка угла опережения зажигания является важным аспектом для обеспечения оптимальной работы двигателя. Неправильный угол может привести к снижению мощности и увеличению расхода топлива. Для регулировки выполните следующие шаги:
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- С помощью стробоскопа проверьте угол зажигания, сравнив его с рекомендованными значениями.
- При необходимости отрегулируйте угол, изменяя положение распределителя зажигания.
Общие рекомендации
Для поддержания системы зажигания в исправном состоянии следуйте этим общим рекомендациям:
- Используйте только качественные запчасти и расходные материалы.
- Соблюдайте интервалы обслуживания, указанные в руководстве по эксплуатации.
- При возникновении любых проблем с запуском или работой двигателя не откладывайте диагностику и ремонт.
Следуя этим советам, вы сможете обеспечить надежную и эффективную работу системы зажигания на вашем Москвиче, что в свою очередь положительно скажется на общей производительности автомобиля.
